Page 547 of 614

7-64
Wartung

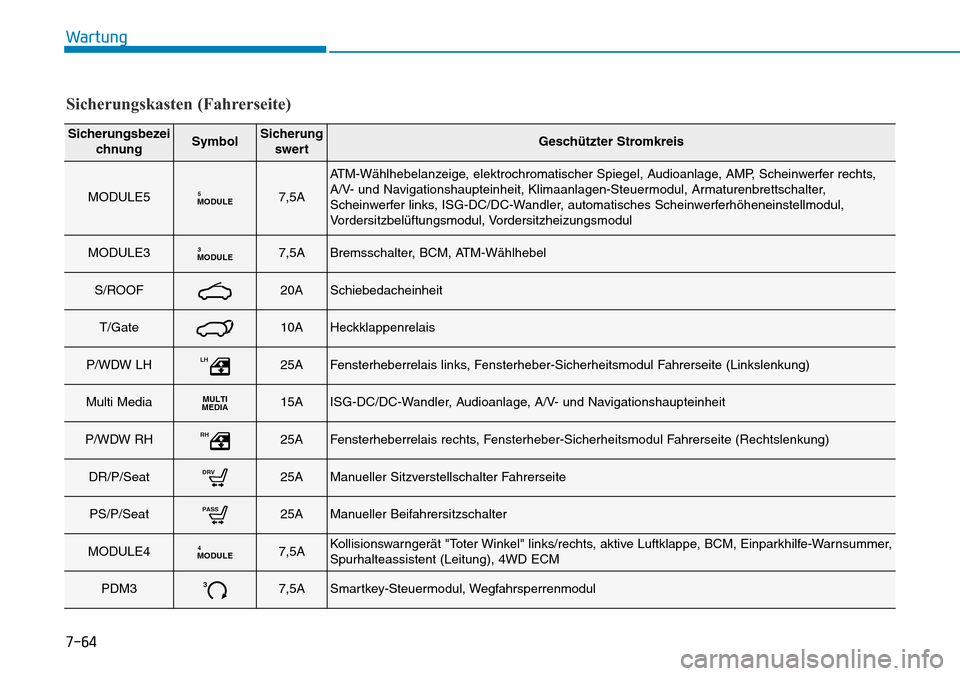

Sicherungskasten (Fahrerseite)
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MODULE5MODULE57,5A
ATM-Wählhebelanzeige, elektrochromatischer Spiegel, Audioanlage, AMP, Scheinwerfer rechts,
A/V- und Navigationshaupteinheit, Klimaanlagen-Steuermodul, Armaturenbrettschalter,
Scheinwerfer links, ISG-DC/DC-Wandler, automatisches Scheinwerferhöheneinstellmodul,
Vordersitzbelüftungsmodul, Vordersitzheizungsmodul
MODULE3MODULE37,5ABremsschalter, BCM, ATM-Wählhebel
S/ROOF20ASchiebedacheinheit
T/Gate10AHeckklappenrelais
P/WDW LHLH25AFensterheberrelais links, Fensterheber-Sicherheitsmodul Fahrerseite (Linkslenkung)
Multi MediaMULTI
MEDIA15AISG-DC/DC-Wandler, Audioanlage, A/V- und Navigationshaupteinheit
P/WDW RHRH25AFensterheberrelais rechts, Fensterheber-Sicherheitsmodul Fahrerseite (Rechtslenkung)
DR/P/SeatDRV25AManueller Sitzverstellschalter Fahrerseite
PS/P/SeatPASS25AManueller Beifahrersitzschalter
MODULE4MODULE47,5AKollisionswarngerät "Toter Winkel" links/rechts, aktive Luftklappe, BCM, Einparkhilfe-Warnsummer,
Spurhalteassistent (Leitung), 4WD ECM
PDM337,5ASmartkey-Steuermodul, Wegfahrsperrenmodul
Page 548 of 614

7-65
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
P/OUTLET2POWER
OUTLET220AICM-Relaiskasten (Steckdosenrelais)
ROOM LP7,5AHandschuhfachleuchte, Kosmetikleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, drahtloses Ladegerät,
Konsolenschalter Fahrerseite (mit drahtlosem Ladegerät), Gepäckraumleuchte
SpareSpare7,5AErsatzsicherung
B/Alarm10AICM-Relaiskasten (Diebstahlalarmsirenenrelais)
MEMORYMEMORY10AKlimaanlagen-Steuermodul, Head-Up-Display, Kombiinstrument, BCM,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel), Regensensor
SpareSpare20AErsatzsicherung
AMPAMP30AISG-DC/DC-Wandler, AMP
MODULE6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
MODULE1MODULE17,5AAktive Luftklappe, Konsolenschalter Fahrerseite (ohne drahtloses Ladegerät),
Warnblinkschalter, Diagnosesteckverbinder
MODULE7MODULE77,5AVordersitzbelüftungsmodul, Vordersitzheizungsmodul, BLDC-Kühllüfter
A/BAG INDIND7,5AKombiinstrument, Klimaanlagen-Steuermodul

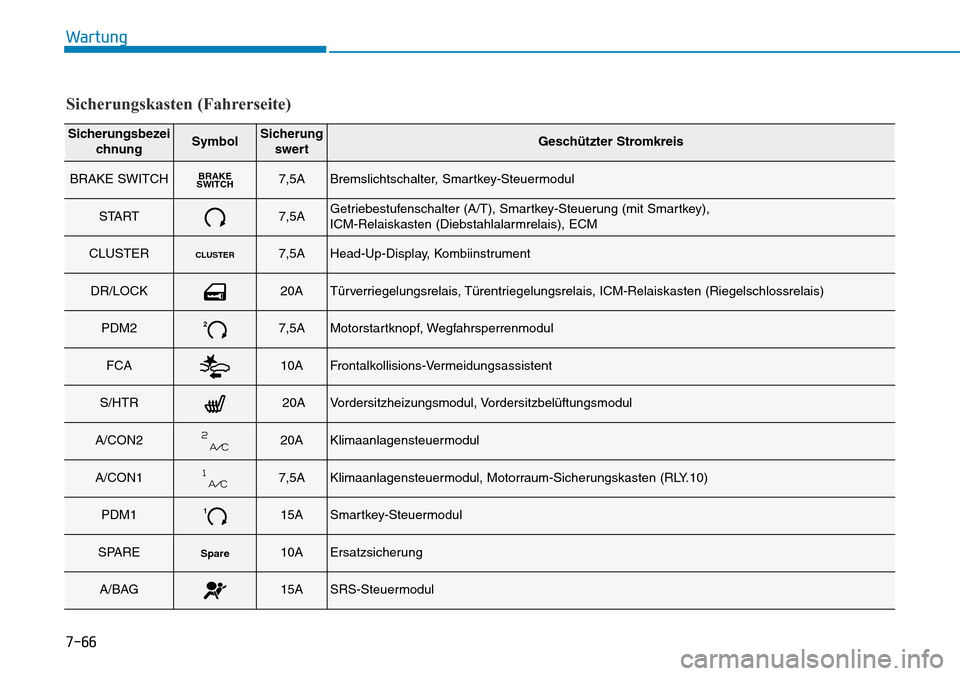

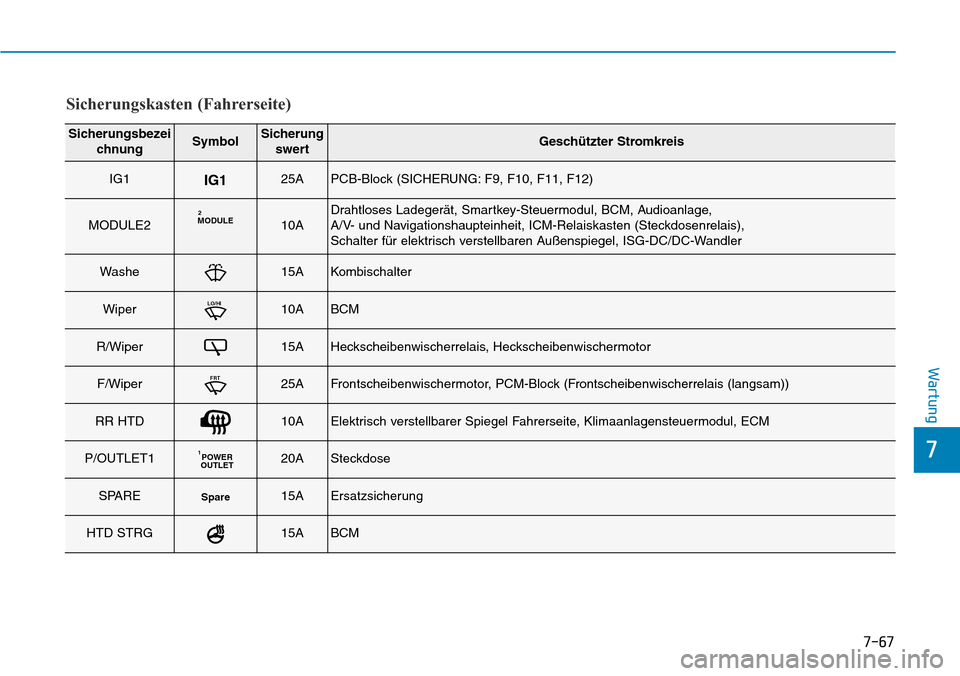

Sicherungskasten (Fahrerseite)
Page 549 of 614
7-66
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
BRAKE SWITCHBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul
START7,5AGetriebestufenschalter (A/T), Smartkey-Steuerung (mit Smartkey),
ICM-Relaiskasten (Diebstahlalarmrelais), ECM
CLUSTERCLUSTER7,5AHead-Up-Display, Kombiinstrument
DR/LOCK20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
PDM227,5AMotorstartknopf, Wegfahrsperrenmodul
FCA10AFrontalkollisions-Vermeidungsassistent
S/HTR20AVordersitzheizungsmodul, Vordersitzbelüftungsmodul
A/CON220AKlimaanlagensteuermodul
A/CON17,5AKlimaanlagensteuermodul, Motorraum-Sicherungskasten (RLY.10)
PDM1115ASmartkey-Steuermodul
SPARESpare10AErsatzsicherung
A/BAG15ASRS-Steuermodul
Sicherungskasten (Fahrerseite)
Page 550 of 614
7-67
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
IG1IG125APCB-Block (SICHERUNG: F9, F10, F11, F12)
MODULE2MODULE210ADrahtloses Ladegerät, Smartkey-Steuermodul, BCM, Audioanlage,
A/V- und Navigationshaupteinheit, ICM-Relaiskasten (Steckdosenrelais),
Schalter für elektrisch verstellbaren Außenspiegel, ISG-DC/DC-Wandler
Washe15AKombischalter
WiperLO/HI10ABCM
R/Wiper15AHeckscheibenwischerrelais, Heckscheibenwischermotor
F/WiperFRT25AFrontscheibenwischermotor, PCM-Block (Frontscheibenwischerrelais (langsam))
RR HTD10AElektrisch verstellbarer Spiegel Fahrerseite, Klimaanlagensteuermodul, ECM
P/OUTLET1POWER
OUTLET120ASteckdose
SPARESpare15AErsatzsicherung
HTD STRG15ABCM
Sicherungskasten (Fahrerseite)
7
Page 553 of 614
7-70
Wartung

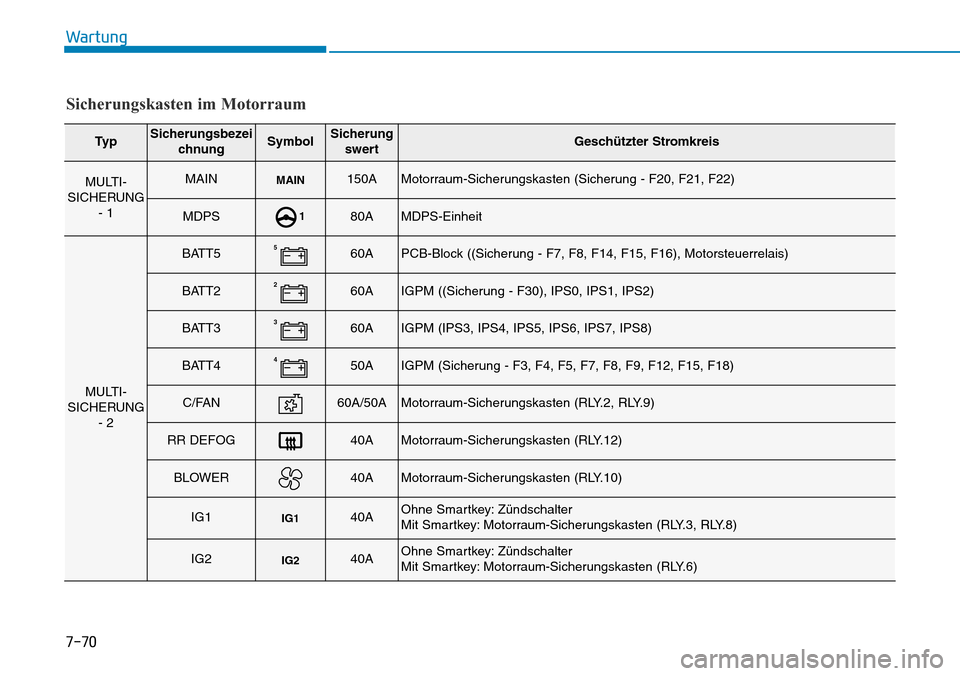

Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI-
SICHERUNG
- 1MAINMAIN150AMotorraum-Sicherungskasten (Sicherung - F20, F21, F22)
MDPS180AMDPS-Einheit
MULTI-
SICHERUNG
- 2
BATT5560APCB-Block ((Sicherung - F7, F8, F14, F15, F16), Motorsteuerrelais)
BATT2260AIGPM ((Sicherung - F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (Sicherung - F3, F4, F5, F7, F8, F9, F12, F15, F18)
C/FAN60A/50AMotorraum-Sicherungskasten (RLY.2, RLY.9)
RR DEFOG40AMotorraum-Sicherungskasten (RLY.12)
BLOWER40AMotorraum-Sicherungskasten (RLY.10)
IG1IG140AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.3, RLY.8)
IG2IG240AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.6)
