3-57
Funzioni di utilità del vostro veicolo
3

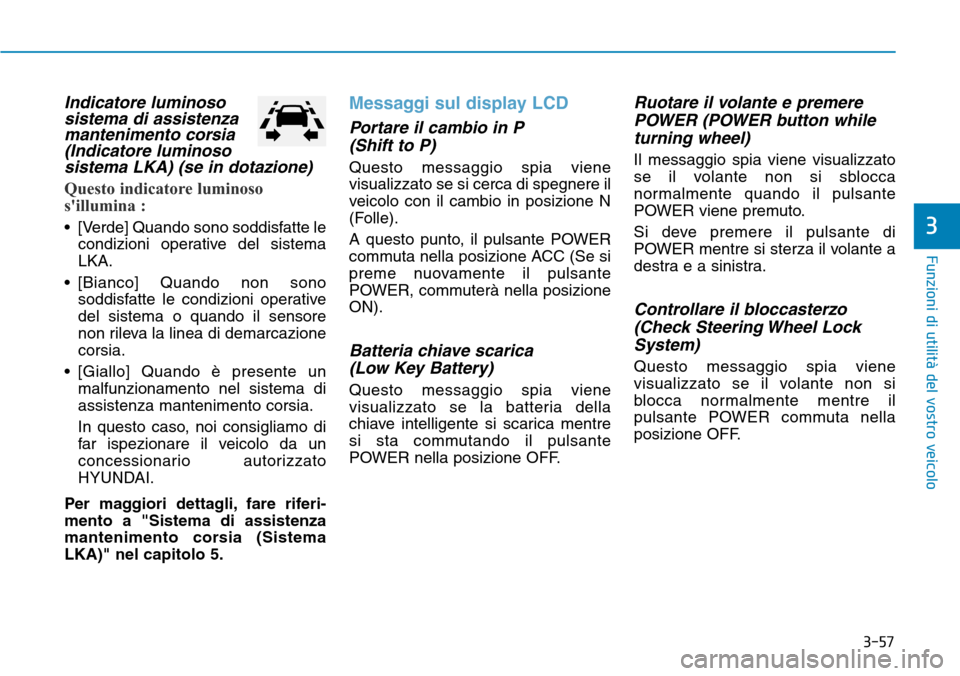

Indicatore luminoso
sistema di assistenza
mantenimento corsia
(Indicatore luminoso
sistema LKA) (se in dotazione)
Questo indicatore luminoso
s'illumina :
• [Verde] Quando sono soddisfatte le
condizioni operative del sistema
LKA.
• [Bianco] Quando non sono
soddisfatte le condizioni operative
del sistema o quando il sensore
non rileva la linea di demarcazione
corsia.
• [Giallo] Quando è presente un
malfunzionamento nel sistema di
assistenza mantenimento corsia.
In questo caso, noi consigliamo di
far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
Per maggiori dettagli, fare riferi-
mento a "Sistema di assistenza
mantenimento corsia (Sistema
LKA)" nel capitolo 5.
Messaggi sul display LCD
Portare il cambio in P
(Shift to P)
Questo messaggio spia viene
visualizzato se si cerca di spegnere il
veicolo con il cambio in posizione N
(Folle).
A questo punto, il pulsante POWER
commuta nella posizione ACC (Se si
preme nuovamente il pulsante
POWER, commuterà nella posizione
ON).
Batteria chiave scarica
(Low Key Battery)
Questo messaggio spia viene
visualizzato se la batteria della
chiave intelligente si scarica mentre
si sta commutando il pulsante
POWER nella posizione OFF.
Ruotare il volante e premere
POWER (POWER button while
turning wheel)
Il messaggio spia viene visualizzato
se il volante non si sblocca
normalmente quando il pulsante
POWER viene premuto.
Si deve premere il pulsante di
POWER mentre si sterza il volante a
destra e a sinistra.
Controllare il bloccasterzo
(Check Steering Wheel Lock
System)
Questo messaggio spia viene
visualizzato se il volante non si
blocca normalmente mentre il
pulsante POWER commuta nella
posizione OFF.

3-83
Funzioni di utilità del vostro veicolo
3

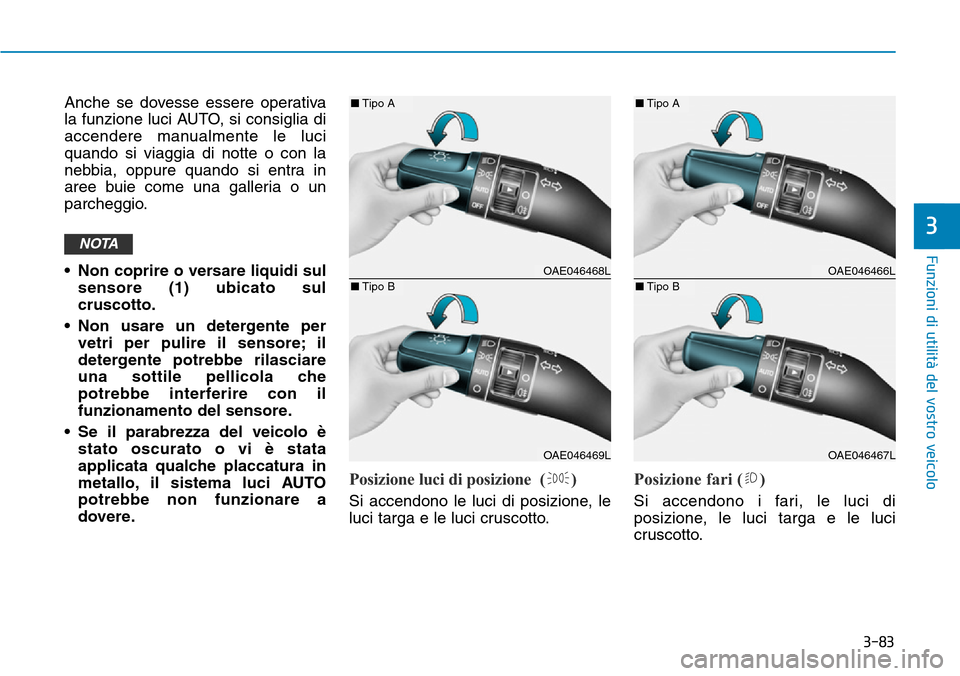

Anche se dovesse essere operativa
la funzione luci AUTO, si consiglia di
accendere manualmente le luci
quando si viaggia di notte o con la
nebbia, oppure quando si entra in
aree buie come una galleria o un
parcheggio.
• Non coprire o versare liquidi sul
sensore (1) ubicato sul
cruscotto.
• Non usare un detergente per
vetri per pulire il sensore; il
detergente potrebbe rilasciare
una sottile pellicola che
potrebbe interferire con il
funzionamento del sensore.
• Se il parabrezza del veicolo è
stato oscurato o vi è stata
applicata qualche placcatura in
metallo, il sistema luci AUTO
potrebbe non funzionare a
dovere.
Posizione luci di posizione ( )
Si accendono le luci di posizione, le
luci targa e le luci cruscotto.
Posizione fari ( )
Si accendono i fari, le luci di
posizione, le luci targa e le luci
cruscotto.
NOTA
OAE046468L
OAE046469L
■Tipo A
■Tipo BOAE046466L
OAE046467L
■Tipo A
■Tipo B

3-95
Funzioni di utilità del vostro veicolo
3
AUTO : Il sensore pioggia ubicato
sull'estremità superiore del
vetro parabrezza rileva
l'intensità della pioggia e
controlla il ciclo tergi
regolandolo sull'intervallo
appropriato. Maggiore è
l'intensità della pioggia, più
veloce è l'azione del
tergicristallo. Quando cessa di
piovere, il tergicristallo si
arresta. Per cambiare
l'impostazione della velocità,
ruotare la manopola di
comando velocità (B).
LO (1) : Il tergicristallo funziona a
bassa velocità.
HI (2) : Il tergicristallo funziona a
velocità più alta.Informazioni
Se sul parabrezza si è accumulata
molta neve o molto ghiaccio, sbrinare
il parabrezza per circa 10 minuti o
fino a quando la neve e/o il ghiaccio si
sono sciolti prima di usare i
tergiparabrezza, così che possano
funzionare a dovere.
Se non si rimuove la neve e/o il
ghiaccio prima di usare tergi e lava
cristallo, si potrebbe danneggiare il
sistema tergi e lava cristallo.
Controllo AUTO (Automatico)
Il sensore pioggia ubicato
sull'estremità superiore del vetro
parabrezza rileva l'intensità della
pioggia e controlla il ciclo tergi
regolandolo sull'intervallo
appropriato. Maggiore è l'intensità
della pioggia, più veloce è l'azione
del tergicristallo.
Quando cessa di piovere, il
tergicristallo si arresta. Per cambiare
l'impostazione della velocità, ruotare
la manopola di comando velocità (1).
i
OAD045441L
Sensore

3-96
Funzioni di utilità del vostro veicolo
Se l'interruttore tergicristallo viene
smistato nel modo AUTO, quando il
pulsante POWER è in posizione ON,
il tergicristallo eseguirà un ciclo a
scopo di autoverifica del sistema.
Smistare il tergicristallo nella
posizione OFF quando il tergicristallo
non è in uso.• Quando si lava il veicolo,
smistare l'interruttore
tergicristallo nella posizione OFF
(O) per inibire l'azionamento del
tergicristallo automatico. Il
tergicristallo potrebbe attivarsi e
danneggiarsi se l'interruttore è
smistato nel modo AUTO
durante il lavaggio del veicolo.
• Non rimuovere il coperchio del
sensore ubicato sull'estremità
superiore del vetro parabrezza
lato passeggero. Si potrebbero
verificare danni a parti del
sistema non coperti dalla
garanzia del veicolo.
NOTA
Onde evitare lesioni alle persone
da parte dei tergiparabrezza,
quando il veicolo è nel modo
pronto per l'uso e
l'interruttore tergiparabrezza è
smistato nel modo AUTO:
•Non toccare l'estremità
superiore del vetro parabrezza
di fronte al sensore pioggia.
•Non strofinare l'estremità
superiore del vetro parabrezza
con un panno umido o
bagnato.
•Non esercitare pressione sul
vetro parabrezza.
ATTENZIONE

3-99
Funzioni di utilità del vostro veicolo
3
Informazioni
La telecamera NON copre
completamente l'area dietro il veicolo.
Tenere sempre pulita la lente
telecamera. La telecamera potrebbe
non funzionare normalmente se la
lente è coperta da sporco o neve.
Sistema di segnalazione
distanza di parcheggio
(Retromarcia)
(se in dotazione)
Il sistema spia di assistenza al
parcheggio (in retromarcia) assiste il
conducente durante la retromarcia
del veicolo emettendo un segnale
acustico qualora rilevi la presenza di
un oggetto qualsiasi entro una
distanza di 120 cm dietro il veicolo.
Questo sistema è un sistema
supplementare che rileva la
presenza di oggetti entro il range e
l'ubicazione dei sensori, ma non è in
grado di rilevare la presenza di
oggetti in altre aree dove i sensori
non sono installati.
i
•Guardare SEMPRE attorno al
veicolo per assicurarsi che
non vi siano oggetti od
ostacoli, prima di muovere il
veicolo in una qualsiasi
direzione, onde prevenire il
rischio di una collisione.
•Prestare sempre molta
attenzione quando il veicolo
si muove in prossimità di
oggetti, specie di pedoni,
soprattutto se bambini.
•Si tenga ben presente che
alcuni oggetti potrebbero non
essere visibili sullo schermo o
non essere rilevati dai sensori
per ragioni di distanza,
dimensione o materiale degli
oggetti, tutti fattori che
limitano l'efficacia del sensore.
ATTENZIONE
Non usare detergenti
contenenti acidi o detergenti
alcalini. Usare esclusivamente
sapone o detergente neutro e
sciacquare a fondo con acqua
in abbondanza.
AVVERTENZA
OAEE046413
Sensore

3-100
Funzioni di utilità del vostro veicolo
Funzionamento del sistema di
assistenza parcheggio in
retromarcia
Condizione operativa
• Questo sistema si attiverà quando
si fa retromarcia con il pulsante
POWER nella posizione ON.
Tuttavia, se la velocità del veicolo
supera i 5 km/h il sistema potrebbe
non rilevare gli oggetti.
• Se la velocità del veicolo supera i
10 km/h il sistema non avviserà
qualora rilevi la presenza di
oggetti.
• Quando vengono rilevati due o più
oggetti contemporaneamente,
quello più vicino verrà riconosciuto
per primo.
Tipi di spie acustiche e indicatori
spia
• L'indicatore potrebbe differire
da quello indicato in figura
relativamente agli oggetti o allo
stato del sensore. Se l'indicatore
lampeggia, noi consigliamo di
far controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Se la spia acustica non suona o
il cicalino suona ad
intermittenza quando si
seleziona la posizione R
(Retromarcia), ciò può indicare
che il sistema spia di assistenza
al parcheggio (in retromarcia) è
soggetto a malfunzionamento.
Se ciò succede, noi consigliamo
di far controllare il veicolo da un
concessionario autorizzato
HYUNDAI nel più breve tempo
possibile.
NOTA
Tipi di spie acusticheIndicatore
Quando un ostacolo si trova
tra 60 e 120 cm circa dal
paraurti posteriore, il cicalino
spia suona a intermittenza.
Quando un ostacolo si trova
tra 30 e 60 cm circa dal
paraurti posteriore, il cicalino
spia suona con maggiore
frequenza.
Quando un ostacolo si trova a
circa 30 cm dal paraurti
posteriore, il cicalino spia
suona ininterrottamente.

3-101
Funzioni di utilità del vostro veicolo
3
Per disattivare il sistema spia di
assistenza al parcheggio
(in retromarcia)
Premere il pulsante per disattivare il
sistema spia di assistenza al
parcheggio (in retromarcia).
L'indicatore luminoso sul pulsante si
accenderà.
Condizioni di non operatività
del sistema spia di assistenza al
parcheggio (in retromarcia)
Il sistema spia di assistenza al
parcheggio (in retromarcia)
potrebbe non operare normalmente
quando:
• L'umidità ha favorito la formazione
di ghiaccio sul sensore.
• Il sensore è coperto da sporco o
detriti, quali neve o ghiaccio,
oppure il coperchio sensore è
ostruito.
C'è la possibilità che il sistema spia
di assistenza al parcheggio
(in retromarcia) sia soggetto a
malfunzionamento quando:
• Si percorrono strade con superfici
irregolari come strade sterrate,
ghiaiose, gibbose o in pendenza.
• Oggetti particolarmente rumorosi
come avvisatori acustici di veicoli,
motori di motociclette o freni
pneumatici di camion possono
interferire con il sensore.
• In presenza di pioggia battente o
spruzzi d'acqua.• Sono presenti trasmettitori
wireless o telefoni cellulari vicino al
sensore.
• Il sensore è coperto dalla neve.
• Sono stati installati dispositivi o
accessori non originali, o si sono
apportate modifiche l'altezza del
paraurti del veicolo o
all'installazione del sensore.
Il range di rilevamento potrebbe
ridursi quando :
• La temperatura aria esterna è
estremamente calda o fredda.
• Gli oggetti non sono rilevabili
essendo di altezza inferiore a 1 m
e diametro inferiore a 14 cm.
I tipi di oggetti seguenti potrebbero
non essere riconosciuti dal sensore :
• Oggetti affilati o sottili come funi,
catene o paletti.
• Oggetti che tendono ad assorbire
la frequenza del sensore come
tessuti, materiali spugnosi o neve.
OAEE046415L

3-102
Funzioni di utilità del vostro veicolo
Precauzioni relative al sistema
spia di assistenza al parcheggio
(in retromarcia)
• Il sistema di segnalazione distanza
di parcheggio (Retromarcia)
potrebbe non operare in modo
corretto in alcune circostanze a
seconda della velocità del veicolo
e della forma degli oggetti rilevati.
• Il sistema spia di assistenza al
parcheggio (in retromarcia)
potrebbe malfunzionare se
l'altezza del paraurti del veicolo o
l'installazione del sensore hanno
subito modifiche o danni. Anche
l'installazione di qualsiasi
dispositivo o accessorio non di
primo equipaggiamento potrebbe
interferire con la funzionalità del
sensore.
• Il sensore potrebbe non
riconoscere oggetti che distano
meno di 40 cm dal sensore stesso,
o potrebbe rilevare una distanza
scorretta. Usare cautela.• Quando il sensore è bloccato da
neve, sporco, detriti o ghiaccio, il
sistema di assistenza parcheggio
in retromarcia potrebbe rimanere
fuori servizio fino allo scioglimento
della neve o del ghiaccio o alla
rimozione dei detriti. Usare un
panno morbido per rimuovere i
detriti dal sensore.
• Non premere, graffiare o urtare il
sensore con oggetti duri che
potrebbero danneggiare la
superficie del sensore stesso. Si
potrebbe danneggiare il sensore.
• Non indirizzare lo spruzzo ad alta
pressione direttamente sui sensori
o l'area circostante. In caso
contrario i sensori potrebbero non
funzionare in modo corretto.
Sistema di segnalazione
distanza di parcheggio
(Retromarcia/Marcia Avanti)
(se in dotazione)
La garanzia del vostro veicolo
nuovo non copre incidenti o
danni al veicolo o lesioni agli
occupanti riconducibili al
sistema spia di assistenza al
parcheggio (in retromarcia).
Guidare sempre in sicurezza e
cautamente.
ATTENZIONE
OAEE046414
OAEE046413
■Sensore anteriore
■Sensore posteriore
Sensore
Sensore
