2019 Hyundai Ioniq Electric Lenkrad

5-65
Fahrhinweise
5Der Spurhalteassistent erkennt die
Fahrbahnmarkierungen auf der
Straße und hilft dem Fahrer mittels
Lenkunterstützung dabei, das
Fahrzeug in der Spur zu halten.
Wenn das Fahrzeug droht, von der
Fahrspur abzuweichen, warnt das
System den Fahrer durch optische
und akustische Signale. Außerdem
wird ein leichtes Gegensteuern
eingeleitet, um zu verhindern, dass
das Fahrzeug aus der Fahrspur
gerät.
SPURHALTEASSISTENT (LANE KEEPING ASSIST SYSTEM - LKAS)
(AUSSTATTUNGSABHÄNGIG)
Der Spurhalteassistent stellt
lediglich eine Komfortfunktion
dar und ist kein Ersatz für
sicheres Fahrverhalten. Der
Fahrer muss stets auf das
Umfeld achten und ist stets
selbst für das Lenken des
Fahrzeugs verantwortlich.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten
(LKAS) die folgenden
Sicherheitshinweise :
•Das Lenkrad wird nicht
durchgehend kontrolliert. Bei
einer hohen
Fahrgeschwindigkeit kann es
daher vorkommen, dass das
Fahrzeug beim Verlassen der
Fahrspur nicht von dem
System gesteuert wird.
(Fortsetzung)
(Fortsetzung)
•Machen Sie keine abrupten
Lenkbewegungen, wenn das
System in die Lenkung
eingreift.
•Der LKAS verhindert durch
Eingreifen in die Lenkung,
dass der Fahrer
unbeabsichtigt die Fahrspur
verlässt. Der Fahrer darf sich
jedoch nicht ausschließlich
auf das System verlassen und
muss das Lenkrad stets unter
Kontrolle halten, um die
Fahrspur nicht zu verlassen.
•Achten Sie stets auf die
Straßenverhältnisse und Ihre
Umgebung und fahren Sie
vorsichtig, falls das System
deaktiviert wird, nicht
ordnungsgemäß funktioniert
oder Fehlfunktionen aufweist.(Fortsetzung)
VORSICHT
OAEE056013L

5-66
Fahrhinweise
Betrieb des LKAS
Um das LKAS zu aktivieren:
Betätigen Sie die am Armaturenbrett
links vom Fahrer befindliche LKAS-
Taste, während sich der POWER-
Knopf in der Stellung ON befindet.
(Fortsetzung)
•Das System erfasst die
Fahrspurmarkierungen mit
einer Kamera und greift
basierend auf den erhaltenen
Daten in die Lenkung ein. Falls
die Fahrbahnmarkierungen
schwer zu erkennen sind,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. Siehe
"Funktionsbeschränkungen".
•Versuchen Sie nicht, die
LKAS-Kamera zu reparieren
oder zu zerlegen.
•Legen Sie keine
reflektierenden Objekte, z.B.
Spiegel, weißes Papier usw.
auf die Armaturentafel. Durch
reflektierendes Sonnenlicht
kann es zu Fehlfunktionen
des Systems kommen.
•Bringen Sie keine
Gegenstände oder Aufkleber
an. Färben Sie die
Windschutzscheibe nicht ein,
insbesondere nicht in der
Nähe des Rückspiegels.
(Fortsetzung)
(Fortsetzung)
•Der Betrieb des LKA kann
durch verschiedene Faktoren
(einschließlich
Umweltbedingungen)
beeinträchtigt werden, die der
Kamera das Erkennen der vor
Ihnen liegenden Fahrspuren
erschweren.
Der Fahrer muss stets auf die
Straße achten und ist
jederzeit selbst dafür
verantwortlich, das Fahrzeug
in der Spur zu halten.
•Lassen Sie Ihre Hände auch
bei aktiviertem LKAS-System
stets am Lenkrad. Wenn Sie
Ihre Hände vom Lenkrad
nehmen, erscheint die
Warnmeldung "Bitte Hände
ans Lenkrad". Falls Sie nach
Anzeige dieser Meldung
weiterhin freihändig fahren,
wird die durch das System
bereitgestellte
Lenkunterstützung gestoppt.
•Fahren Sie auch dann stets
aufmerksam, wenn das
System aktiviert ist.
■Ausführung A
OAEE056014■Ausführung B
OAEE056144L

5-67
Fahrhinweise
5

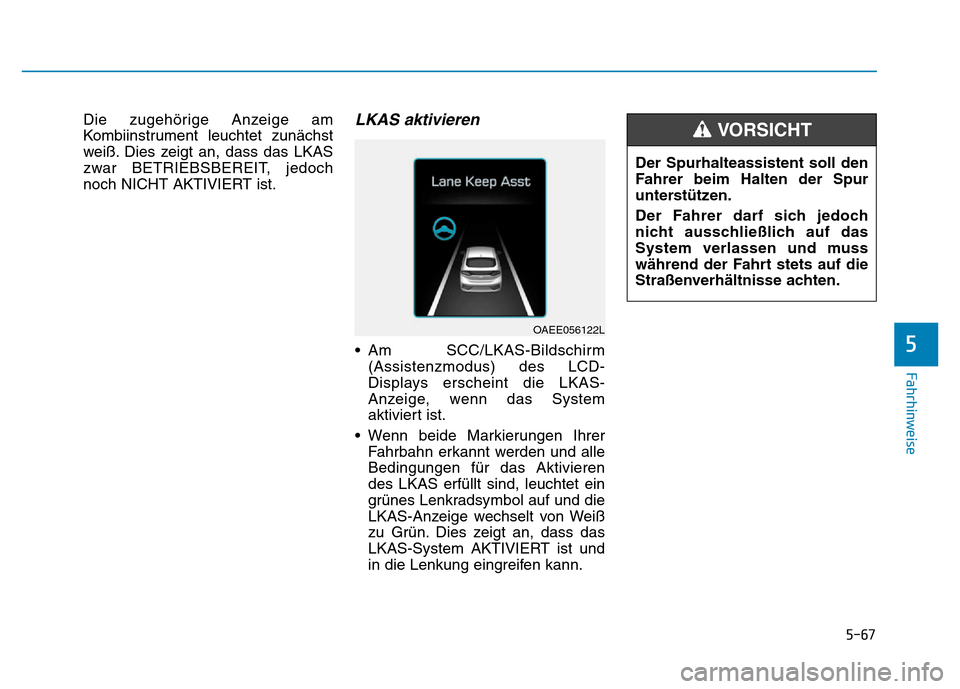

Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass das LKAS
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.LKAS aktivieren
• Am SCC/LKAS-Bildschirm(Assistenzmodus) des LCD-
Displays erscheint die LKAS-
Anzeige, wenn das System
aktiviert ist.
• Wenn beide Markierungen Ihrer Fahrbahn erkannt werden und alle
Bedingungen für das Aktivieren
des LKAS erfüllt sind, leuchtet ein
grünes Lenkradsymbol auf und die
LKAS-Anzeige wechselt von Weiß
zu Grün. Dies zeigt an, dass das
LKAS-System AKTIVIERT ist und
in die Lenkung eingreifen kann.
OAEE056122L
Der Spurhalteassistent soll den
Fahrer beim Halten der Spur
unterstützen.
Der Fahrer darf sich jedoch
nicht ausschließlich auf das
System verlassen und muss
während der Fahrt stets auf die
Straßenverhältnisse achten.
VORSICHT

5-68
Fahrhinweise
• Wenn das System eine Fahrbahnmarkierung erkennt,
wechselt die Farbe von Grau zu
Weiß.
• Wenn das System die linke Fahrspurmarkierung erkennt,
wechselt die Farbe der linken
Fahrspurmarkierung von Grau zu
Weiß.
• Wenn das System die rechte Fahrspurmarkierung erkennt,
wechselt die Farbe der rechten
Fahrspurmarkierung von Grau zu
Weiß.
• Für eine vollständige Aktivierung des Systems müssen beide
Fahrspurmarkierungen erkannt
werden. • Wenn Sie eine
Fahrspurmarkierung überqueren,
blinkt die überquerte
Fahrspurmarkierung (gelb) am
LCD-Display.
• Wenn das Lenkradsymbol erscheint, greift das System in die
Lenkung ein, um zu verhindern,
dass das Fahrzeug die
Fahrspurmarkierung überquert. Wenn nicht alle Bedingungen zum
Aktivieren des LKAS erfüllt sind,
wechselt das System in den LDWS-
Modus und warnt den Fahrer nur
dann, wenn eine
Fahrbahnmarkierung überquert wird.
■
Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OAEE056127L/OAEE056128L
■Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OAEE056125L/OAEE056126L
■ Markierung nicht
erkannt■Fahrspurmarkierung
erkannt
OAEE056123L/OAEE056124L

5-69
Fahrhinweise
5
Bitte Hände ans Lenkrad
Wenn der Fahrer bei aktiviertem
LKAS die Hände einige Sekunden
lang vom Lenkrad nimmt, gibt das
System eine optische und
akustische Warnung an den Fahrer
aus.
Fahrergriff nicht erkannt.
LKAS kurz deaktiviert
Wenn der Fahrer einige Sekunden
später das Lenkrad nicht wieder
ergriffen hat, greift das System nicht
länger in die Lenkung ein und gibt
anschließend lediglich Warnungen
aus, wenn eine Fahrbahnmarkierung
überquert wird.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.
Informationen
• Auch wenn das System in dieLenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung eingreift, kann unter Umständen ein
schwergängigeres Lenkgefühl
entstehen.
i
OAEE056129LOAEE056130L
In Abhängigkeit der
Straßenverhältnisse wird die
Warnmeldung möglicherweise
verspätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHT
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechtenWitterungsbedingungen
- Bei schlechten Straßenverhältnissen
- Wenn das Lenkrad häufig vom Fahrer bedient werden
muss
VORSICHT

5-75
Fahrhinweise
5
Zum Abschalten derHöchstgeschwindigkeitsregelung gibt es die folgendenMöglichkeiten:
• Drücken Sie die Taste .
• Wenn Sie die Aufhebungstaste O (Cancel) einmalig betätigen, wird
die eingestellte
Geschwindigkeitsbegrenzung
aufgehoben, das System wird
jedoch nicht abgeschaltet.
Wenn Sie die
Geschwindigkeitsbegrenzung
wieder aktivieren möchten,
drücken Sie den Kippschalter
RES+ bzw. SET- am Lenkrad, um
die gewünschte Geschwindigkeit
einzustellen.
Betrieb des Tempomats
1. Tempomat-Anzeige
2. SET-Anzeige
Mit dem Tempomat können Sie eine
Fahrgeschwindigkeit festlegen, die
Ihr Fahrzeug anschließend einhält,
ohne dass Sie das Gaspedal
betätigen müssen. Das System
funktioniert nur bei einer
Geschwindigkeit von mehr als 30
km/h.
OAE056068L
TEMPOMAT (AUSSTATTUNGSABHÄNGIG)
Beachten Sie die folgenden
Sicherheitshinweise :
•Stellen Sie die
Fahrzeuggeschwindigkeit
stets so ein, dass die jeweils
geltende
Geschwindigkeitsbegrenzung
eingehalten wird.
•Wenn das Tempomat-System
eingeschaltet bleibt
(Tempomat-Kontrollleuchte
am Kombiinstrument
leuchtet), kann die
Geschwindigkeitsregelung
unerwartet eingreifen.
Schalten Sie das Tempomat-
System bei Nichtverwendung
ab (Tempomat-
Kontrollleuchte AUS), damit
Sie nicht versehentlich eine
Geschwindigkeit festlegen.
(Fortsetzung)
VORSICHT
OAEE056018L

5-77
Fahrhinweise
5
Informationen
Falls Ihr Fahrzeug über ein
Höchstgeschwindigkeits-Regelsystem
verfügt, schalten Sie zunächst in den
Tempomat-Modus, indem Sie die
Taste drücken.
Durch Drücken der -Taste ändert
sich der Modus wie folgt.
Einstellen derGeschwindigkeitsregelung
1. Drücken Sie die Taste CRUISE /
am Lenkrad, um das System
einzuschalten. Daraufhin leuchtet
die Tempomat-Kontrollleuchte auf.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit.
Diese muss über 30 km/h liegen. 3. Drücken Sie den Kippschalter (1)
nach unten (SET-) und lassen Sie
ihn dann wieder los. Die SET-
Kontrollleuchte leuchtet auf.
4. Lassen Sie das Gaspedal los.
Informationen
An einer steilen Steigung bzw. einem
steilen Gefälle kann es vorkommen,
dass das Fahrzeug geringfügig
langsamer oder schneller wird.
i
i
System aus Geschwindigkeitsregelung
Höchstgeschwindigkeits -Regelsystem
OAE056068L
OAE056154L
■Ausführung A
■Ausführung B
OAE056155L
■Ausführung A
■Ausführung B

5-79
Fahrhinweise
5
• Tippen Sie das Bremspedal leichtan. Wenn das Fahrzeug die
gewünschte Geschwindigkeit
erreicht hat, drücken Sie den
Kippschalter (1) nach unten (SET-).
VorübergehendesBeschleunigen beieingeschaltetem Tempomat
Betätigen Sie das Gaspedal. Wenn
Sie den Fuß vom Gaspedal nehmen,
wird die zuvor eingestellte
Geschwindigkeit wieder hergestellt.
Wenn Sie den Kippschalter bei
erhöhter Geschwindigkeit nach
unten (SET-) drücken, hält der
Tempomat die erhöhte
Geschwindigkeit.
Die Geschwindigkeitsregelungwird in den folgenden Fällenbeendet :
• Das Bremspedal wird betätigt.
• Die die Abbruchtaste CANCEL / O
am Lenkrad wird gedrückt.
• Die Getriebestufe N (Neutral) ist gewählt.
• Die Fahrgeschwindigkeit wird auf weniger als die gespeicherte
Geschwindigkeit auf ca. 20 km/h
verringert.
• Die Fahrgeschwindigkeit wird auf unter 30 km/h verringert.
• Die ESC (Elektronische Stabilitätskontrolle) greift ein.
Informationen
Jede der obenstehenden Handlungen
führt zur Aufhebung der
Geschwindigkeitsregelung (SET-
Kontrollleuchte am Kombiinstrument
erlischt). Das System wird jedoch nur
dann vollständig abgeschaltet, wenn
die Taste CRUISE / betätigt wird.
Wenn die Geschwindigkeitsregelung
wieder aufgenommen werden soll,
drücken Sie den am Lenkrad
befindlichen Kippschalter nach oben
(RES+). Die zuvor eingestellte
Geschwindigkeit wird dann wieder
hergestellt, sofern das System nicht
mithilfe der Taste CRUISE /
abgeschaltet wurde.
i
OAE056157L
■ Ausführung A
■Ausführung B
