2019 FIAT TIPO 5DOORS STATION WAGON Betriebsanleitung (in German)

DISPLAY
BESCHREIBUNG
Das Fahrzeug ist mit einem
Multifunktionsdisplay ausgestattet, das
dem Fahrer nützliche Informationen bei
der Fahrt bieten kann.
Wird mit Anlassvorrichtung auf STOP
und abgezogenem Schlüssel eine der
Türen geöffnet/geschlossen, wird das
Display aktiviert und es werden einige
Sekunden lang die Uhrzeit und die
Gesamtkilometerzahl (oder Meilen)
eingeblendet.
GEAR SHIFT INDICATOR
Das Gear Shift Indicator-System (GSI)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung 2
Abb. 74 bei Versionen mit
Multifunktionsdisplay oder 4
Abb. 75 bei Versionen mit
konfigurierbarem Multifunktionsdisplay)
auf dem Display der Instrumententafel.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.Sobald auf dem Display das Symbol
erscheint, empfiehlt der GSI ein
Hochschalten, während der GSI mit
dem Symbol
zum Herunterschalten
einlädt.
Die Anzeige bleibt solange auf der
Instrumententafel, bis der Fahrer
schaltet, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem
ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
Bei einigen Versionen werden neben
dem Symbol
oderauch der
eingelegte und der empfohlene Gang
angezeigt.
Ferner ist es möglich, dass die Symbol
oder, wie in angezeigt
werden, wenn das GSI das Hoch- oder
Herunterschalten um zwei Gänge
empfiehlt. Wenn die Fahrbedingungen
zur Optimierung des Verbrauchs einen
Gangwechsel nicht erfordern, zeigt das
System bei diesen Versionen nur die
Anzeige des eingelegten Ganges an.
Während des Gangwechsels
verschwinden die Anzeige des
eingelegten Ganges und die
Empfehlung des Gangwechsels
zeitweilig vom Display und erscheinen
nach dem Schalten wieder.
MULTIFUNKTIONS-
DISPLAY
Auf dem Display Abb. 74 werden
folgende Informationen angezeigt:
1: Scheinwerferstellung (nur bei
eingeschaltetem Abblendlicht)
2: Empfehlung für den Gangwechsel
(GSI)
3: Angabe für eingerückten Gang
4: Uhrzeit
7405036J0001EM
55

5: Außentemperatur (für
Versionen/Märkte, wo vorgesehen)
6: Kilometerzähler (Anzeige der
zurückgelegten Kilometer/Meilen)
7: Anzeige „Cruise-Control“ oder
momentane Fahrtgeschwindigkeit (für
Versionen/Märkte, wo vorgesehen)
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
„Dimmer“ (Helligkeitsstärke)
„Speed“ (Geschwindigkeit)
„Hour“ (Uhrzeit einstellen)
„Buzzer“ (Akustisches Signal)
„Units“ (Maßeinheiten)
„Corner“ (Abbiegelicht)
„Bag P“ (Beifahrer-Airbag)
„DRL“ (Tagfahrlicht) (für Versionen /
Märkte, wo vorgesehen)
Bag P (Beifahrer-Airbag)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags
auf der Beifahrerseite.
Vorgehensweise:
Die TasteOKdrücken und, nachdem
auf dem Display die Mitteilung (Bag
pass: Off, zum Deaktivieren) oder (Beif.
Airbag: On, für die Aktivierung) durch
Drücken der Tasten
/angezeigt
wird, erneut die Taste
drücken;
auf dem Display wird die
Bestätigungsaufforderung angezeigt;
durch Drücken der Tasten/
Ja (für die Bestätigung der
Aktivierung/Deaktivierung) oder Nein
(für die Ablehnung) wählen.
Nochmals die TasteOKkurz
drücken; es erscheint eine Mitteilung
zur Bestätigung der ausgeführten Wahl
und dann kehrt man auf die
Menüanzeige zurück.
Ist derBeifahrerschutz
ausgeschaltet, leuchtet die LED
an
der Instrumententafel fest.
ANMERKUNG Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt
(Querverweis auf die Angaben im
Kapitel über Multimedia oder in der
online verfügbaren Ergänzung).
KONFIGURIERBARES
MULTIFUNKTIONS-
DISPLAY
Auf dem Display Abb. 75 werden
folgende Informationen angezeigt:
1: Position der
Leuchtweitenregelung, Ganganzeige,
Außentemperatur, Kompass (wo
vorhanden), Datum.
2: Fahrgeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
3: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
4: Gangwechselvorschlag (GSI).
75P2000078-000-000
56
KENNTNIS DER INSTRUMENTENTAFEL

HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
TRIP
GSI
FAHRZEUG-INFO
DRIVER ASSIST
AUDIO (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
TELEFON (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
NAVIGATION (diese Funktion ist nur
bei den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
HINWEISE
FAHRZ. EINSTELLUNG
Fahrz. Einstellung
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
Display;
Maßeinheiten;
Uhrzeit und Datum;
Sicherheit
Sicherheit & Kundendienst;
Beleuchtung;
Türen und Verrieg.Display
Durch Anwahl der Option „Display” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Displayeinst.“, „Sprache“, „Siehe
Telefon“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „Siehe
Navigation“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „autom.
Reset Trip B“, „Display-Helligkeit“.
Maßeinheit
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
Uhrzeit und Datum
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Format der
Uhrzeit”, „Datum einstellen”.
Sicherheit
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„BEIFAHRERAIRBAG”, „Summer
Geschwind.”, „Summer Gurte”.
Die Einstellung „BEIFAHRERAIRBAG”
ermöglicht die Aktivierung/
Deaktivierung des Beifahrerairbags.
Beifahrerschutz ausgeschaltet: Die
LED
an der Instrumententafel
leuchtet fest.Sicherheit & Kundendienst
Mit der Option „Sicherheit &
Kundendienst” sind folgende
Einstellungen möglich: Regensensor,
Lautstärke Meldungen, Brake Control,
Brake C.Sensivity, Park Assist, Vol. Park
Assist.”
Licht
Mit der Option „Licht” sind folgende
Einstellungen möglich: „Innenleuchten”,
„Tagfahrlicht”, „Abbiegelicht”,
„Scheinwerfersensor”, „Follow Me
Home”.
Türen und Verrieg.
Mit der Option „Türen und Verr.” sind
folgende Einstellungen möglich:
„Autoclose”, „Scheinwerfer beim
Schließen”, „Türentr. b. Ausst..”.
ANMERKUNG Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt
(Querverweis auf die Angaben im
Kapitel über Multimedia oder in der
online verfügbaren Ergänzung).
57

BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 76.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und die
Menüoptionen bzw. die Untermenüs zu
durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.
OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen.Die Taste eine Sekunde lang gedrückt
halten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
die Anlassvorrichtung auf MAR gedreht
wurde.
Diese Funktion arbeitet mit zwei
voneinander getrennten Speichern,
„Trip A” und „Trip B”, die in der Lage
sind, die Daten von Fahrten des
Fahrzeugs unabhängig voneinander
aufzuzeichnen.
Beide Speicher können zurückgesetzt
werden.
„Trip A” und „Trip B” erlauben die
Anzeige folgender Werte:
Reichweite
Aktueller Verbrauch
Distanz (zurückgelegte Strecke);
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Reisezeit (Fahrzeit).
ANMERKUNG Die darstellbaren
Informationen können je nach
Ausstattung des Fahrzeugs variieren.

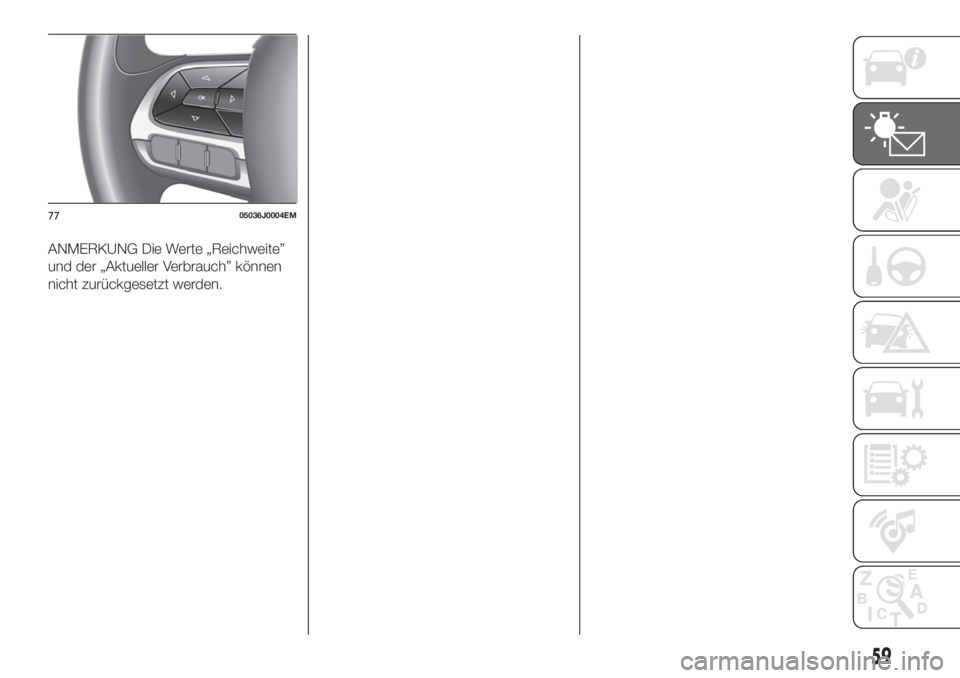

Für die Rückstellung der Größen die
TasteOK Abb. 77der
Lenkradbedienung drücken und
gedrückt halten.
7605036J0004EM
58
KENNTNIS DER INSTRUMENTENTAFEL

ANMERKUNG Die Werte „Reichweite”
und der „Aktueller Verbrauch” können
nicht zurückgesetzt werden.
7705036J0004EM
59

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
HINWEIS Die unten beschriebenen Kontrollleuchten und Symbole dienen zur Veranschaulichung und können je nach
Ausstattung oder Markt variieren.
60
KENNTNIS DER INSTRUMENTENTAFEL

Rote Kontrollleuchten
Kontrollleuchte Bedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT / FESTSTELLBREMSE ANGEZOGEN
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Den Bremsflüssigkeitsstand korrigieren und darauf achten, dass die
Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz
wenden.
Handbremse angezogen
Die Kontrollleuchte wird bei aktivierter Feststellbremse eingeschaltet.
RotSTÖRUNG DER SERVOLENKUNG
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte (oder das Symbol auf dem
Display) auf, muss aber nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte (oder das
Symbol auf dem Display) eingeschaltet, steht die Servolenkung nicht zur Verfügung und die auf das
Lenkrad angewandte Kraft erhöht sich, obwohl die Möglichkeit zum Lenken noch besteht. Bitte umgehend
das Fiat-Servicenetz aufsuchen.
RotFEHLER DES AUTOMATIKGETRIEBES / FEHLER DES KUPPLUNGSGETRIEBES
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte oder das Symbol leuchten auf, wenn ein Fehlbetrieb im Automatikgetriebe oder im
Automatikgetriebe mit Doppelkupplung ermittelt wird. Umgehend das Fiat-Servicenetz aufsuchen.20)
RotUNZUREICHENDER MOTORÖLDRUCK
Die Kontrollleuchte oder das Symbol leuchten im Falle eines zu geringen Motoröldrucks auf.
21)
HINWEIS Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
61

ZUR BEACHTUNG
20)Ein Weiterfahren mit leuchtender Kontrollleuchte oder leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des
Getriebes führen. Ein eventueller Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
21)Wenn die Kontrollleuchte oder das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
Kontrollleuchte Bedeutung
Rot
BernsteingelbSTÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und(Bernsteingelb) bei laufendem Motor
deutet auf einen Fehlzustand des EBD-Systems hin oder gibt an, dass das System nicht verfügbar ist. In
diesem Fall können die Hinterräder bei kräftigem Bremsen vorzeitig blockieren und das Fahrzeug
ausbrechen.
Deshalb äußerst vorsichtig bis zum nächstgelegenen Fiat-Servicenetz weiterfahren, um die Anlage prüfen
zu lassen.
RotSICHERHEITSGURTE NICHT ANLEGEN
Bei stehendem Fahrzeug leuchtet die Leuchte fest, wenn der Fahrer und/oder der Beifahrer (falls anwesend
und für Versionen/Märkte, wo vorgesehen) nicht angeschnallt sind. Während der Fahrt blinkt die
Kontrollleuchte und gleichzeitig ertönt ein akustisches Signal, wenn der Fahrer und/oder der Beifahrer (falls
anwesend und für Versionen/Märkte, wo vorgesehen) nicht vorschriftsmäßig angeschnallt sind. In diesem
Fall des Sicherheitsgurt anschnallen.
62
KENNTNIS DER INSTRUMENTENTAFEL
