2019 FIAT TIPO 5DOORS STATION WAGON service

Symbol Bedeutung
BernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin: Tagfahrlicht
(DRL); Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte; Rückfahrlicht;
Kennzeichenleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden
Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen werden.
BernsteingelbFEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers. Bitte das
Fiat-Servicenetz kontaktieren.
BernsteingelbFEHLER DES LPG-KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des LPG-Kraftstoffstandanzeigers. Bitte das
Fiat-Servicenetz kontaktieren.
BernsteingelbMÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
HINWEIS Im Falle eines Fehlzustands des Außentemperatursensors, werden anstelle der Zahlen
Striche angezeigt.
BernsteingelbDEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle
eines Fehlbetriebs des Dämmerungssensors. Bitte umgehend das Fiat-Servicenetz aufsuchen.
BernsteingelbSTÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin. Bitte umgehend
das Fiat-Servicenetz aufsuchen.
74
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung
Bernsteingelb oder RotFEHLBETRIEB DER PARKSENSOREN (PARK ASSIST)
Das gelbe Symbol leuchtet im Falle eines Fehlbetriebs der Parksensoren. Hält das Problem
weiter an, auch nachdem der Bereich um die Parksensoren gereinigt wurde, wenden Sie sich
an das Fiat-Servicenetz .
Das rote Symbol leuchtet im Falle eines permanenten Fehlbetriebs der Parksensoren. Die
Ursache des Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
Bernsteingelb oder RotFEHLER IM FULL BRAKE CONTROL SYSTEM
Das gelbe Symbol leuchtet (gleichzeitig wird eine entsprechende Meldung am Display
eingeblendet), wenn das Full Brake Control System eine zweitweilige Störung aufweist. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
Das rote Symbol leuchtet (gleichzeitig wird eine entsprechende Meldung am Display
eingeblendet), wenn das Full Brake Control System eine permanente Störung aufweist. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
BernsteingelbFEHLBETRIEB DES SPEED LIMITER
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed Limiter-Systems. Umgehend das
Fiat-Servicenetz aufsuchen, um die Störung zu beheben.
BernsteingelbSTÖRUNG ADAPTIVE CRUISE CONTROL
Das Symbol leuchtet auf dem Display (zusammen mit einer entsprechenden Meldung) im Falle
einer Störung des Adaptive Cruise Control Systems auf. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
75

Symbol Bedeutung
BernsteingelbPROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. Querverweis auf das Kapitel „Wartung und Pflege”.
Wenn die planmäßige Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol
gefolgt von der Anzahl der Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung
des Fahrzeugs fehlen, wenn die Startvorrichtung auf MAR gedreht wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird, und
bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage fehlen. Sie
wird bei jedem Drehen der Anlassvorrichtung auf MAR wiederholt. Die Anzeige erfolgt in
Kilometern oder Meilen je nach Einstellung der Maßeinheit.
Das Fiat-Kundendienstnetz aufsuchen, das außer den im „Plan der planmäßigen Wartung”
vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
BernsteingelbWenn dieses Symbol leuchtet, muss das Kupplungspedal zum Anlassen des Motors und beim
manuellen Gangwechsel betätigt werden. Im Falle eines Automatikgetriebes oder
Automatikgetriebes mit Doppelkupplung wird angezeigt, das Bremspedal zu treten.
BernsteingelbANZEIGE FÜR NIEDRIGEN STAND DER ZUSATZFLÜSSIGKEIT FÜR DIESELEMISSIONEN
(UREA)
(für Versionen/Märkte, wo vorgesehen)
Das Symbol für niedrigen Stand des Zusatzstoffes für Diesel-Emissionen (UREA) leuchtet bei
niedrigem UREA-Stand.
So schnell wie möglich den UREA-Tank mit mindestens 5 Litern UREA füllen. Ist das Nachfüllen
bei einer Autonomie des UREA-tanks von Null erfolgt, vor dem starten des Fahrzeugs zwei
Minuten warten.
weißBei Anzeige dieses Symbols ist es empfehlenswert, einen Gang höher zu schalten.
weißBei Anzeige dieses Symbols ist es empfehlenswert, auf einen niedrigeren Gang zu schalten.
76
KENNTNIS DER INSTRUMENTENTAFEL

Wenn das System beim Abstellen des
Motors deaktiviert ist, ist es beim
nachfolgenden Anlassen des Motors
wieder aktiv.
Bei Geschwindigkeiten unter 7 km/h
oder über 200 km/h ist das System
nicht aktiv.
Das System ist also nur aktiv, wenn:
Es über das Menü korrekt
eingeschaltet wurde;
Die Startvorrichtung auf MAR steht.
Fahrzeuggeschwindigkeit zwischen
7 und 200 km/h liegt;
Sicherheitsgurte der Vordersitze
angeschnallt.
Änderung der Empfindlichkeit des
Systems
Über das Menü kann die
Empfindlichkeit des Systems unter einer
der folgenden drei Optionen gewählt
werden: „Nah”, „Mittel” oder „Fern”. Zur
Veränderung der Einstellung siehe die
Angaben in der Ergänzung
Uconnect™5''oder7'' HD.
Die standardmäßige Einstellung ist
„Nah”. Diese Einstellung sieht vor, dass
das System den Fahrer vor einem
Aufprall auf das vorfahrende Fahrzeug
warnt, wenn dieses sich in einem
geringen Abstand befindet. Diese
Einstellung bietet dem Fahrer eine im
Vergleich zu den Einstellungen „Mittel”
und „Fern” geringere Reaktionszeit imFalle einer potentiellen Aufprallgefahr,
ermöglicht jedoch einen dynamischeren
Fahrstil des Fahrzeugs.
Wird die Empfindlichkeit auf „Fern”
geändert, warnt das System den Fahrer
vor einem möglichen Aufprall auf das
vorausfahrende Fahrzeug aus einem
größeren Abstand. Auf diese Weise hat
der Fahrer die Möglichkeit einer
sanfteren Beibremsung. Diese
Einstellung lässt dem Fahrer die
maximal mögliche Reaktionszeit, um
einen möglichen Unfall zu verhindern.
Bei Änderung der Einstellung auf
„Mittel“ warnt das System den Fahrer
im Falle einer Aufprallgefahr mit dem
vorfahrenden Fahrzeug, wenn ersteres
sich in einem Standardabstand
befindet, der zwischen den beiden
anderen Einstellungen liegt. Die
Einstellung der Empfindlichkeit des
Systems bleibt nach Abschalten des
Motors weiterhin gespeichert.
Fehleranzeige des Systems
Schaltet das System aus und wird eine
entsprechende Meldung am Display
eingeblendet, deutet dies auf einen
Fehler im System hin.
In diesem Fall kann das Fahrzeug zwar
gefahren werden, aber es ist
empfehlenswert, sich so schnell wie
möglich an das Fiat-Servicenetz zu
wenden.Radarsignale nicht verfügbar
Sollten Bedingungen eintreten, die
keine korrekte Erkennung von
Hindernissen durch das Radar
ermöglichen, wird das System
deaktiviert und am Display erscheint
eine entsprechende Meldung. Das kann
bei schlechten Sichtverhältnissen wie
Schneefall oder heftigem Regen der Fall
sein.
Das System kann vorübergehend auch
durch Hindernisse wie Schlamm,
Schmutz oder Eis auf den Stoßfängern
abgedunkelt werden. In diesen Fällen
wird auf dem Display eine
entsprechende Meldung eingeblendet
und das System deaktiviert. Diese
Meldung kann auch bei hohen
Reflexionen erscheinen (z. B. in Tunneln
mit reflektierenden Fliesen oder bei Eis
oder Schnee). Sind die
Funktionseinschränkungen beseitigt,
kehrt das System zu seiner normalen
und uneingeschränkten Funktion
zurück.
In einigen Fällen kann diese Meldung
eingeblendet werden, obwohl das
Radar kein Fahrzeug oder Hindernis im
Sehbereich feststellt.
Wenn die Witterungsverhältnisse nicht
die Ursache der angezeigten Meldung
sind, den Sensor auf Verschmutzungen
kontrollieren.
86
SICHERHEIT

In diesem Fall kann es notwendig sein,
den Sensor zu reinigen oder eventuelle
Gegenstände in dem in
Abb. 78 angezeigten Bereich zu
entfernen.
Sollte die Meldung häufig eingeblendet
werden, auch bei normalen
Witterungsverhältnissen ohne Schnee,
Regen und Schlamm oder ohne
Hindernisse anderer Art, wenden Sie
sich an den Fiat-Servicenetz und lassen
Sie die Ausrichtung des Sensors
überprüfen.
Wenn keine Hindernisse sichtbar sind,
muss direkt die Oberfläche des Radars
gereinigt werden; dazu muss die
Zierblende manuell entfernt werden.
Wenden Sie sich hierzu an das
Fiat-Servicenetz.
ZUR BEACHTUNG Keine Geräte,
Zubehör und/oder aerodynamische
Anbauteile vor dem Sensor montieren
und diesen in keiner Weise abdunkeln;
seine Funktionstüchtigkeit kann
dadurch beeinträchtigt werden.
Jegliche Änderung an der Ausrüstung
des Fahrzeugs oder im Frontbereich
(auch Reparaturen, die nicht über das
Fiat-Servicenetz vorgenommen wurden)
kann Auswirkungen auf die korrekte
Funktionsweise des Geräts haben.
Frontkollisionswarnung mit aktiver
Bremsung
(falls vorhanden)
Wenn diese Funktion aktiviert ist und
das System ein Kollisionsrisiko erfasst,
kann es die Bremsen betätigen, um das
Fahrzeug zu verlangsamen.
Diese Funktion stellt zusätzlichen
Bremsdruck bereit, falls der vom Fahrer
auf das Bremspedal ausgeübte Druck
nicht ausreicht, um einen Frontaufprall
zu vermeiden.
Die Funktion ist bei einer
Geschwindigkeit über 7 km/h aktiv.
Fahren unter besonderen
Bedingungen
Unter bestimmten Bedingungen, wie:
Fahren in der Nähe von Kurven.
Sehr kleine oder nicht zur Fahrbahn
ausgerichtete Fahrzeuge.
Fahrbahnwechsel von anderen
Fahrzeugen.
In Querrichtung fahrende Fahrzeuge.
Der Eingriff des Systems kann
unmittelbar oder verzögert eintreten.
Zur ständigen Sicherheit muss der
Fahrer immer sehr aufmerksam sein
und die Fahrzeugkontrolle wahren.
ZUR BEACHTUNG Bei besonders
starkem Verkehr kann der Fahrer das
System über das Menü deaktivieren.
Fahren in der Nähe von Kurven
Beim Befahren einer Kurve mit großem
Radius könnte das System ein
Fahrzeug ermitteln, das sich vor dem
Fahrzeug befindet, aber nicht auf
gleicher Fahrspur Abb. 79 fährt. Unter
diesen Bedingungen kann das System
eingreifen.
Sehr kleine oder nicht zur Fahrbahn
ausgerichtete Fahrzeuge
Das System ist nicht imstande,
vorausfahrende Fahrzeuge zu
erkennen, die sich außerhalb der
Reichweite des Radarsensors befinden.
Es reagiert auch nicht auf kleine
Fahrzeuge, wie beispielsweise Fahr-
oder Motorräder Abb. 80.
79P2000039-000-000
87

kann das System falsche Anzeigen
liefern oder sich vorübergehend
ausschalten.
Wenn das System vorübergehend
außer Betrieb gesetzt wird, blinkt die
Leuchte
ca. 75 Sekunden lang und
leuchtet dann fest. Gleichzeitig wird im
Display eine Warnmeldung
eingeblendet.
Diese Meldung wird auch nach einem
Aus- und Einschalten des Motors
angezeigt, sofern die korrekten
Betriebsbedingungen nicht gegeben
sind.
Im Falle von Warnhinweisen wird dazu
geraten, den RESET-Vorgang
durchzuführen. Wenn sich nach
durchgeführtem RESET-Vorgang die
Warnhinweise wiederholen, prüfen, ob
alle vier Reifen vom selben Typ und
nicht beschädigt sind. Sollte gerade ein
Notrad montiert sein, sobald wie
möglich durch ein Rad mit einem Reifen
von normaler Größe ersetzen. Wenn
möglich, eventuell montierte
Schneeketten abnehmen, die korrekte
Lastverteilung prüfen und den
RESET-Vorgang wiederholen, wenn
sich das Fahrzeug auf einem sauberen
und asphaltierten Straßenbelag
befindet. Bleibt die Anzeige weiterhin
aktiv, ist es empfehlenswert, sich an
das Fiat-Servicenetz zu wenden.
ZUR BEACHTUNG
62)Das System ist nur als Hilfe zu
verstehen: der Fahrer darf seine
Aufmerksamkeit während der Fahrt nie
verringern. Die Verantwortung bleibt immer
beim Fahrer, der die Verkehrsbedingungen
zu berücksichtigen hat, um in maximaler
Sicherheit zu fahren. Er muss immer auf
einen ausreichenden Sicherheitsabstand
zum vorausfahrenden Fahrzeug achten.
63)Sollte bei einem Eingriff des Systems
der Fahrer das Fahrpedal vollständig
niedertreten oder einen schnellen
Lenkvorgang durchführen, könnte es
geschehen, dass der automatische
Bremsvorgang unterbrochen wird (damit
beispielsweise ein Hindernis umfahren
werden kann).
64)Das System greift bei Fahrzeugen ein,
die sich in der eigenen Fahrspur bewegen.
Dabei werden jedoch Personen, Tiere und
Sachen (z.B. Kinderwagen) nicht
berücksichtigt.
65)Sollte das Fahrzeug für
Wartungseingriffe auf einen
Bremsrollenprüfstand gefahren werden
oder wenn es in einer automatischen
Rollenwaschstraße gereinigt wird, könnte
sich das System aktivieren, wenn im
vorderen Teil ein Hindernis oder ein
Fahrzeug oder eine Wand wahrgenommen
wird. In diesem Fall ist es daher
erforderlich, das System über die
Einstellungen des SystemsUconnect™5
oder7 Zoll HDzu deaktivieren.
66)Meldet das System TPMS einen Abfall
des Reifendrucks, den Druck aller vier
Reifen prüfen.67)Trotz TPMS ist der Fahrer gehalten,
den Reifendruck monatlich zu kontrollieren.
Dieses System ersetzt weder
Wartungstermine noch Sicherheitssysteme.
68)Der Reifendruck muss bei kalten Reifen
kontrolliert werden. Sollte es notwendig
sein, den Reifendruck bei warmen Reifen
zu prüfen, den Druck nicht reduzieren,
wenn er über den vorgeschriebenen
Werten liegt, sondern die Kontrolle
wiederholen, sobald die Reifen abgekühlt
sind
69)Das iTPMS ist nicht in der Lage,
plötzliche Druckverluste an den Reifen zu
melden (z.B. wenn ein Reifen platzt). In
diesem Fall das Fahrzeug vorsichtig und
ohne starke Abbremsung anhalten.
70)Das System liefert nur eine Meldung
über einen geringen Reifendruck, kann die
Reifen aber nicht aufpumpen.
71)Ungenügend aufgepumpte Reifen
haben einen stärkeren Kraftstoffverbrauch
zur Folge. Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und kann unter
Umständen auch das sichere Fahren des
Fahrzeugs in Frage stellen.
ZUR BEACHTUNG
29)Das System kann je nach
Witterungsbedingungen: starker Regen,
Hagel, dichter Neben oder starker
Schneefall beschränkt oder gar nicht
funktionieren.
30)Der Bereich der Stoßstangen vor dem
Sensor darf nicht mit Aufklebern,
Zusatzscheinwerfern und anderen
Gegenstände bedeckt sein.
90
SICHERHEIT

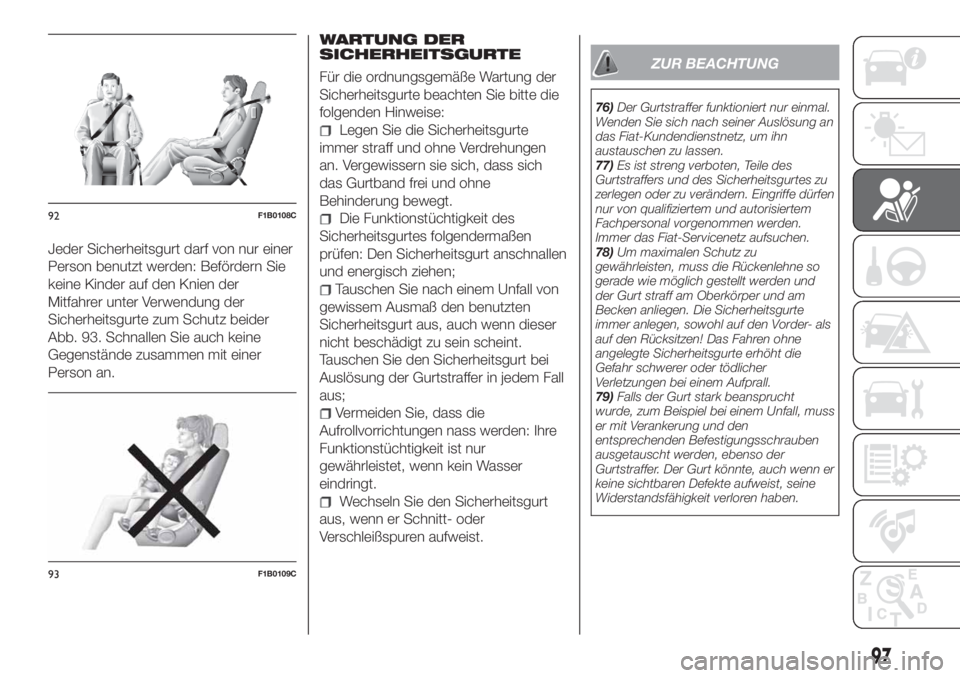

Jeder Sicherheitsgurt darf von nur einer
Person benutzt werden: Befördern Sie
keine Kinder auf den Knien der
Mitfahrer unter Verwendung der
Sicherheitsgurte zum Schutz beider
Abb. 93. Schnallen Sie auch keine
Gegenstände zusammen mit einer
Person an.
WARTUNG DER
SICHERHEITSGURTE
Für die ordnungsgemäße Wartung der
Sicherheitsgurte beachten Sie bitte die
folgenden Hinweise:
Legen Sie die Sicherheitsgurte
immer straff und ohne Verdrehungen
an. Vergewissern sie sich, dass sich
das Gurtband frei und ohne
Behinderung bewegt.
Die Funktionstüchtigkeit des
Sicherheitsgurtes folgendermaßen
prüfen: Den Sicherheitsgurt anschnallen
und energisch ziehen;
Tauschen Sie nach einem Unfall von
gewissem Ausmaß den benutzten
Sicherheitsgurt aus, auch wenn dieser
nicht beschädigt zu sein scheint.
Tauschen Sie den Sicherheitsgurt bei
Auslösung der Gurtstraffer in jedem Fall
aus;
Vermeiden Sie, dass die
Aufrollvorrichtungen nass werden: Ihre
Funktionstüchtigkeit ist nur
gewährleistet, wenn kein Wasser
eindringt.
Wechseln Sie den Sicherheitsgurt
aus, wenn er Schnitt- oder
Verschleißspuren aufweist.
ZUR BEACHTUNG
76)Der Gurtstraffer funktioniert nur einmal.
Wenden Sie sich nach seiner Auslösung an
das Fiat-Kundendienstnetz, um ihn
austauschen zu lassen.
77)Es ist streng verboten, Teile des
Gurtstraffers und des Sicherheitsgurtes zu
zerlegen oder zu verändern. Eingriffe dürfen
nur von qualifiziertem und autorisiertem
Fachpersonal vorgenommen werden.
Immer das Fiat-Servicenetz aufsuchen.
78)Um maximalen Schutz zu
gewährleisten, muss die Rückenlehne so
gerade wie möglich gestellt werden und
der Gurt straff am Oberkörper und am
Becken anliegen. Die Sicherheitsgurte
immer anlegen, sowohl auf den Vorder- als
auf den Rücksitzen! Das Fahren ohne
angelegte Sicherheitsgurte erhöht die
Gefahr schwerer oder tödlicher
Verletzungen bei einem Aufprall.
79)Falls der Gurt stark beansprucht
wurde, zum Beispiel bei einem Unfall, muss
er mit Verankerung und den
entsprechenden Befestigungsschrauben
ausgetauscht werden, ebenso der
Gurtstraffer. Der Gurt könnte, auch wenn er
keine sichtbaren Defekte aufweist, seine
Widerstandsfähigkeit verloren haben.
92F1B0108C
93F1B0109C
97

Frontairbag auf der Beifahrerseite
und Kindersitze:
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren, da
der auslösende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
IMMERdie auf dem Schild auf der
Sonnenblende der Beifahrerseite
Abb. 105 enthaltenen Anweisungen
einhalten.Deaktivierung der Beifahrerairbags:
Front- und Seitenairbag für den
Schutz von Ober-, Unterkörper und
Schultern.
Wenn es erforderlich ist, ein Kind auf
dem Beifahrersitz entgegen der
Fahrtrichtung zu transportieren, müssen
Front- und Seitenairbag (Side Bag) auf
der Beifahrerseite deaktiviert werden.
Die Airbags können im Menü des
Displays deaktiviert werden (siehe
Abschnitt „Display” im Kapitel „Kenntnis
des Fahrzeugs”).
In der Mitte des Armaturenbretts
Abb. 106 befindet sich die LED
.
Wenn die Anlassvorrichtung auf MAR
steht, leuchtet die LED ca. 8 Sekunden
lang. Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Servicenetz aufsuchen. Während
der ersten Sekunden bezeugt die
eingeschalteten LED nicht die effektive
Schutzfunktion der Beifahrerairbags,
sondern nur den korrekten Betrieb der
LED. Nach dem Test, der einige
Sekunden in Anspruch nimmt, meldet
die LED den Zustand der
Schutzvorrichtung des Airbags auf der
Beifahrerseite.Aktiver Beifahrerschutz: Die LED
ist aus.
Beifahrerschutz deaktiviert: Die LED
leuchtet mit Dauerlicht.
Je nach Fahrzeugzustand könnte die
LED mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
während des Drehens des
Zündschlüssels ändern.
10506106J0003EM
106P2000023-000-000
113
