2019 FIAT TALENTO Käyttö- ja huolto-ohjekirja (in in Finnish)

LISÄILMASTOINTI-
JÄRJESTELMÄ
(Tietyissä versioissa/markkina-alueilla)
Jos varusteena, ajoneuvoon kuuluu
neljä suunnattavaa suutinta 1 kuva 97.
Säätimet vaikuttavat vain matkustamon
ilmavirran määrään:
yksi kuumalle ilmalle (ilma virtaa
alasuuttimista)
yksi kylmälle ilmalle (ilmantulo
yläsuuttimista).
HUOMAUTUS: älä sulje neljää
ilmasuutinta samaan aikaan, sillä
järjestelmän osat voivat vaurioitua.Manuaalisella ilmastoinnilla
varustetut ajoneuvot
Tarkista, että ilmastointilaite on
toiminnassa (painikkeen 2
kuva 98 merkkivalo palaa).
VAROITUS Paina painiketta 2 kuva 98,
jolloin merkkivalo syttyy.
kun merkkivalo palaa, toiminto on
käytössä
kun merkkivalo ei pala, toiminto ei ole
käytössä.
Automaattisella ilmastoinnilla
varustetut ajoneuvot
Tarkista, että ilmastointilaite on
toiminnassa (painikkeen A/C OFF
3 merkkivalo ei pala kuva 99 ).
Aktivoi ohjaimien asetukset kohdalle 1
kuva 100 painamalla painiketta 4
kuva 99.
97T3655798T36643
3
4
99T40631
55

Painikkeen 4 kuva 99 merkkivalo ja
ohjaimen 1 merkkivalo 5 kuva 100 eivät
pala.
HUOMAA: painike 4 kuva 99 ja ohjain 1
kuva 100 on varustettu toiminnan
merkkivalolla:
merkkivalot 4 kuva 99 ja 5
kuva 100 palavat, ohjain 1 ei ole
aktivoituna
merkkivalot 4 kuva 99 ja 5
kuva 100 eivät pala, ohjain 1 on
aktivoitu.
HUOMIO
54)Älä laita ajoneuvon
tuuletusjärjestelmään mitään (esimerkiksi
hajunpoistajia). Järjestelmä voi vaurioitua tai
syttyä palamaan.
55)Älä avaa kylmäainepiiriä. Kylmäaine on
vaarallista silmille ja iholle.
VAROITUS
2)Järjestelmässä käytetään kylmäainetta
R134a tai R1234yf, joka täyttää ajoneuvon
myyntimaan vastaavat määräykset (katso
vastaava kilpi moottoritilassa). Muiden
kylmäaineiden käyttö vaarantaa järjestelmän
toiminnan ja eheyden. Lisäksi on käytettävä
kompressorin voiteluaineita, jotka ovat
yhteensopivia ilmoitetun kylmäaineen
kanssa.
PYSÄKÖINTITUTKA
57) 56)
13) 14) 15)
Toimintaperiaate
Takapuskuriin (ajoneuvon mallista
riippuen) asennetut ultraäänianturit
”mittaavat” auton etäisyyttä esteeseen.
Havaitset ultraäänianturin toiminnan
äänimerkeistä. Äänimerkit kuuluvat sitä
nopeammassa rytmissä, mitä
lähempänä este on autoa. Kun este on
n. 30 cm:n etäisyydellä, äänimerkki
muuttuu yhtäjaksoiseksi.
HUOMAUTUS: pidä huoli siitä, etteivät
ultraäänianturit ole peitossa (lika, kura
tai lumi).
HUOMAA Pysäköinnin
avustusjärjestelmä ei ota huomioon
hinaus- tai kuljetusjärjestelmiä ym.
15
100T40630
101T36541
56
AJONEUVOON TUTUSTUMINEN

Toiminta
Kytkettäessä peruutusvaihde havaitaan
suurin osa esineistä, jotka ovat
vähintään noin 1,20 m auton takana,
äänimerkki soi ja mallista riippuen
näyttö 1 kuva 102 syttyy.
Pysäköintitutkan
äänenvoimakkuuden säätö
Ajoneuvon varustuksen mukaan on
mahdollista säätää tiettyjä parametreja
multimedianäytölle 1 kuva 102.
Järjestelmän väliaikainen käytöstä
poisto
Paina kytkintä 2 kuva 103 kytkeäksesi
järjestelmän pois käytöstä.Kytkimen merkkivalo syttyy
muistuttamaan kuljettajaa siitä, että
järjestelmä on kytketty pois käytöstä.
Kun painat kytkintä uudestaan,
järjestelmä on jälleen toimintavalmis, ja
merkkivalo sammuu.
Ajoneuvon varustuksen mukaan on
mahdollista poistaa käytöstä
multimedianäyttötoiminto 1 kuva 102.
Järjestelmä aktivoituu uudelleen
automaattisesti käynnistysjärjestelmän
pois päältä kytkeytymisen ja moottorin
uudelleenkäynnistymisen jälkeen.
Järjestelmän pakotettu
poiskytkentä
Voit kytkeä järjestelmän pysyvästi pois
painamalla pitkään painiketta 2.
Painikkeen merkkivalo palaa pysyvästi.
Tällä tavalla pois kytketty järjestelmän
voidaan aktivoida uudelleen painamalla
painiketta pitkään.Toimintahäiriöt
Ajoneuvon mallista riippuen, jos
järjestelmässä havaitaan toimintahäiriö,
vastaava viesti sekä merkkivalo
näkyvät kojetaulussa ja
äänimerkki soi noin 5 sekunnin ajan.
Ota yhteyttä Fiat-palveluverkostoon.
HUOMIO
56)Tämä toiminnon tavoitteena on
helpottaa ajamista. Se ilmoittaa käsittelyn
aikana äänimerkillä esteen lähestymisestä.
Se ei kuitenkaan missään tapauksessa
vapauta kuljettajan tarkkaavaisuutta
normaalin ajon aikana ja vastuuta
onnettomuuksista ohjauksen aikana.
Kuljettajan on aina oltava valppaana
reagoimaan yllättävissä tilanteissa, joita
saattaa ilmetä liikenteessä. Ennen liikkeiden
aloittamista tarkkaile erityisesti liikkuvia
esteitä (lapsia, eläimiä, polkupyöriä, kiviä,
pylväitä jne.) tai kuolleessa kulmassa olevia
esteitä, jotka ovat liian pieniä havaittaviksi.
57)Yksinomaan kuljettaja on vastuussa
pysäköinnistä ja muista mahdollisesti
vaarallisista liikkeistä. Ohjauksen aikana on
varmistettava aina, ettei aiotulla liikeradalla
ole henkilöitä (erityisesti lapsia) eikä eläimiä.
Pysäköintitutkat auttavat kuljettajaa, mutta
kuljettajan on aina oltava tarkkaavainen siitä
huolimatta ja jopa alhaisilla nopeuksilla
liikkuessa.
102T36519-2
103T36542
57

VAROITUS
13)Jos auto osuu ohjausliikkeiden aikana
johonkin (esim. kaiteeseen, korkeaan
jalkakäytävän reunaan tai muuhun
kaupunkirakenteeseen), auto voi
vahingoittua (esim. akseli vääntyy).
Onnettomuuksien välttämiseksi tarkastuta
ajoneuvosi Fiat-huoltoverkostossa.
14)Järjestelmän virheettömän toiminnan
kannelta on tärkeää, että tutkat
puhdistetaan aina mudasta,
epäpuhtauksista, lumesta tai jäästä. Tutkien
puhdistuksen aikana on kiinnitettävä
huomiota, jotta ne eivät naarmuuntuisi tai
vaurioituisi. Vältä kuivien, karkeiden tai
kovien liinojen käyttöä. Tutkat tulee
puhdistaa puhtaalla vedellä, johon voidaan
tarvittaessa lisätä autoshampoota. Kun
ajoneuvo pestään käyttämällä
höyrypuhdistimia tai korkeapaineisia
pesulaitteita, puhdista anturit nopeasti
pitäen suutinta vähintään 10 cm:n päässä.
15)Jos on maalattava puskuri tai
suoritettava maalin korjaustoimenpiteitä
anturien alueella, ota yhteys ainoastaan
Fiat-palveluverkostoon. Maalin virheellinen
käyttö voi vaarantaa pysäköintitutkien
toiminnan.
TAKAKAMERA
Toiminta
58)
16)
Vaihdettaessa peruutusvaihteelle
takaluukussa tai mallista riippuen
takasivuovessa sijaitseva kamera 1
kuva 104 näyttää kuvaa auton takaa
sisäpeiliin 2 kuva 105 tai mallista
riippuen multimedianäytölle 3
kuva 106 yhdellä tai kahdella (kiinteällä
ja liikkuvalla) apuviivalla 4 kuva 107 ja 5
kuva 107.
HUOMAUTUS Varmista, ettei
peruutuskamera ole pimeänä (likainen,
kurainen, luminen, tiivistynyttä kosteutta
jne.).HUOMAUTUS: mallista riippuen voit
säätää tiettyjä parametreja
multimedianäytöllä 3 kuva 106.
Liikkuva apulinja 4 (mallista
riippuen): näkyy sinisenä
multimedianäytöllä 3 kuva 106. Se
ilmaisee auton kulkureitin suhteessa
ohjauspyörän asentoon.
104T36620
105T36621
106T36519-3
58
AJONEUVOON TUTUSTUMINEN

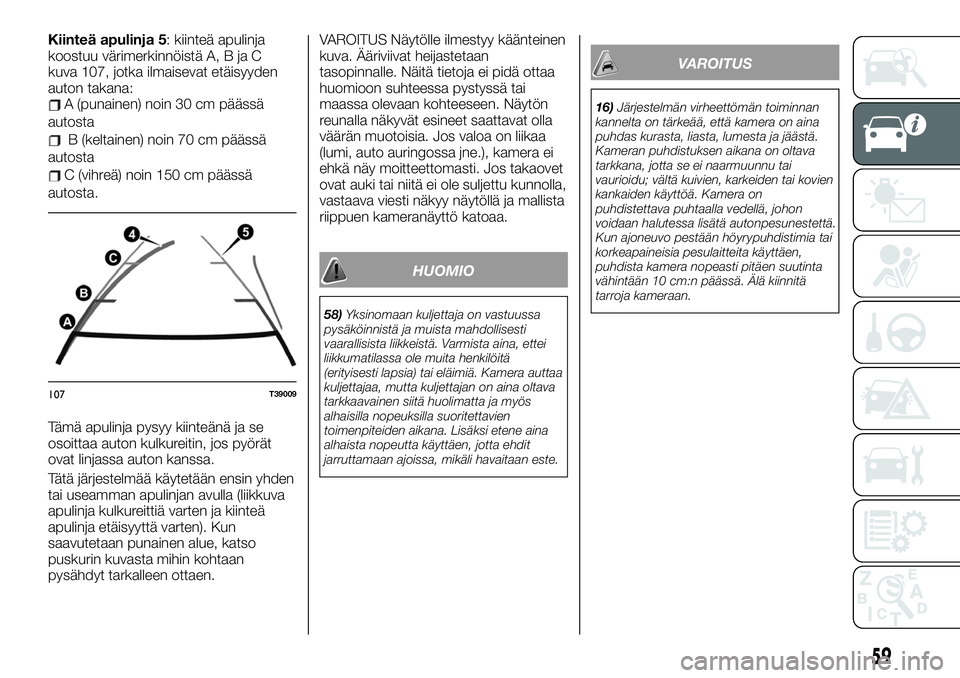

Kiinteä apulinja 5: kiinteä apulinja
koostuu värimerkinnöistä A, B ja C
kuva 107, jotka ilmaisevat etäisyyden
auton takana:
A (punainen) noin 30 cm päässä
autosta
B (keltainen) noin 70 cm päässä
autosta
C (vihreä) noin 150 cm päässä
autosta.
Tämä apulinja pysyy kiinteänä ja se
osoittaa auton kulkureitin, jos pyörät
ovat linjassa auton kanssa.
Tätä järjestelmää käytetään ensin yhden
tai useamman apulinjan avulla (liikkuva
apulinja kulkureittiä varten ja kiinteä
apulinja etäisyyttä varten). Kun
saavutetaan punainen alue, katso
puskurin kuvasta mihin kohtaan
pysähdyt tarkalleen ottaen.VAROITUS Näytölle ilmestyy käänteinen
kuva. Ääriviivat heijastetaan
tasopinnalle. Näitä tietoja ei pidä ottaa
huomioon suhteessa pystyssä tai
maassa olevaan kohteeseen. Näytön
reunalla näkyvät esineet saattavat olla
väärän muotoisia. Jos valoa on liikaa
(lumi, auto auringossa jne.), kamera ei
ehkä näy moitteettomasti. Jos takaovet
ovat auki tai niitä ei ole suljettu kunnolla,
vastaava viesti näkyy näytöllä ja mallista
riippuen kameranäyttö katoaa.
HUOMIO
58)Yksinomaan kuljettaja on vastuussa
pysäköinnistä ja muista mahdollisesti
vaarallisista liikkeistä. Varmista aina, ettei
liikkumatilassa ole muita henkilöitä
(erityisesti lapsia) tai eläimiä. Kamera auttaa
kuljettajaa, mutta kuljettajan on aina oltava
tarkkaavainen siitä huolimatta ja myös
alhaisilla nopeuksilla suoritettavien
toimenpiteiden aikana. Lisäksi etene aina
alhaista nopeutta käyttäen, jotta ehdit
jarruttamaan ajoissa, mikäli havaitaan este.
VAROITUS
16)Järjestelmän virheettömän toiminnan
kannelta on tärkeää, että kamera on aina
puhdas kurasta, liasta, lumesta ja jäästä.
Kameran puhdistuksen aikana on oltava
tarkkana, jotta se ei naarmuunnu tai
vaurioidu; vältä kuivien, karkeiden tai kovien
kankaiden käyttöä. Kamera on
puhdistettava puhtaalla vedellä, johon
voidaan halutessa lisätä autonpesunestettä.
Kun ajoneuvo pestään höyrypuhdistimia tai
korkeapaineisia pesulaitteita käyttäen,
puhdista kamera nopeasti pitäen suutinta
vähintään 10 cm:n päässä. Älä kiinnitä
tarroja kameraan.
107T39009
59

SÄHKÖIKKUNAT
SÄHKÖTOIMISET
LASINNOSTIMET
59) 60)
Virta kytkettynä:paina kyseisen ikkunan kytkintä
laskeaksesi ikkunalasin haluamallesi
korkeudelle
nosta ikkunan painokytkintä, kunnes
se on noussut haluamallesi korkeudelle.
Kuljettajan puolelta käytä näppäintä
kuva 108:
1kuljettajan lasinnostimen
ohjaukseen
2etumatkustajan lasinnostimen
ohjaukseen.VAROITUS Älä laita mitään nojaamaan
raollaan olevaan ikkunaan: lasinnostimet
voivat vaurioitua.
Impulssikytkentä
Mallista riippuen tämä on edellä
kuvattujen sähkötoimisten
lasinnostimien lisätoiminto. Koskee
yksinomaan kuljettajan ikkunaa. Paina
tai vedä lyhyesti kytkintä 1 kuva 110:
lasi nousee tai laskee kokonaan. Ikkuna
pysähtyy, kun kytkintä käytetään.HUOMAUTUS: jos ikkunan
sulkeutumisen aikana on liiallista
vastusta (esimerkiksi puunoksa jne.),
lasi pysähtyy ja laskeutuu muutamia
senttimetrejä.
Toimintahäiriöt
Jos ikkuna ei sulkeudu kunnolla,
järjestelmä siirtyy impulssikytkentätilaan.
Vedä painiketta useita kertoja
peräkkäin, kunnes ikkuna sulkeutuu
kokonaan (ikkuna nousee askel
askeleelta) ja pidä tämän jälkeen
painiketta alas painettuna (edelleen
ikkunan sulkemisasennossa) yhden
sekunnin ajan ja laske ja nosta lasi
sitten kokonaan järjestelmän
alustamiseksi uudelleen.
Tarvittaessa ota yhteyttä
Fiat-palveluverkostoon.
108T36560
109T36561
Etumatkustajan puolelta käytä kytkintä
3 kuva 109
110T36560-1
60
AJONEUVOON TUTUSTUMINEN

Liukuvat takaikkunat
61)
Käytä kahvaa 4 kuva 111 ja liu’uta
ikkunaa haluttuun pysäytysvasteeseen
saakka.
HUOMIO
59)Sähköikkunoiden väärinkäyttö voi olla
vaarallista. Käyttöä ennen ja sen aikana
tulee aina varmistaa, että matkustajat eivät
voi vahingoittua liikkuvien ikkunoiden
vuoksi, eikä ikkunat voi viedä tai ettei niihin
voi osua mitään esineitä. Ajoneuvosta
(jossa on etäohjaimella varustettu
mekaaninen avain) poistuttaessa poista
aina avain virtalukosta, jotta sähköikkunat
eivät avaudu vahingossa ja aiheuta vaaraa
ajoneuvossa oleville.
60)Tarkista ikkunaa sulkiessasi, ettei
mikään kehon osa (käsivarsi, käsi jne.)
työnny ulos ajoneuvosta. Vakavien
vammojen vaara.61)Ennen käyttämistä varmista, ettei
kukaan matkustaja työnny ulos ikkunasta
tai avoimesta ovesta.
KONEPELTI
62) 63) 64) 65) 66) 67) 68)
17)
Avaa vetämällä vipua 1 kuva 112.
Konepeiton varmuuslukitus
Vapauta se työntämällä kielekettä 2
kuva 113 vasemmalle konepeltiä
nostettaessa.
111T36562112T36581
113T36594
61

Konepeiton avaaminen
Nosta konepeitto ja tue sitä kädellä.
Nostoa avustavat sivuissa olevat
vaimentimet.
Konepeiton sulkeminen
Tarkista, ettei moottoritilaan jää mitään.
Laske konepelti noin 30 cm:n päähän
moottoritilasta, anna sen pudota alas ja
varmista, että se lukittunut kunnolla eikä
pelkästään turva-asennossa, yrittämällä
nostaa sitä. Jos konepeitto ei ole
lukittunut kokonaan paikoilleen, älä
paina sitä, vaan nosta se uudelleen ja
toista sulkemistoimenpide.
HUOMIO
62)Ennen moottoritilassa toimimista
moottori on pysäytettävä (ei valmiustilaan):
pysäytä moottori ehdottomasti (katso luvun
"Käynnistys ja ajaminen" kohdasta
"Moottorin käynnistys").
63)Älä nojaa konepeittoon, se voi
tahattomasti.
64)Kun moottorin läheisyydessä tehdään
toimenpiteitä, on otettava huomioon, että
se voi olla kuuma. Myös jäähdyttimen
puhallin voi käynnistyä odottamatta.
Merkkivalon
tehtävänä on muistuttaa
kyseisestä asiasta. Loukkaantumisvaara.
65)Varmista ennen konepeiton
nostamista/laskemista, että lasinpyyhkijän
vipu on pysäytysasennossa.
Loukkaantumisvaara.
66)Etusäleikkö ja konepelti on tarkistettava
Fiat-huoltoverkostolla heti, jos niihin tulee
törmäyksessä vähäinenkin vaurio.67)Nosta konepeitto käyttämällä molempia
käsiä. Varmista ennen konepeiton
nostamista, etteivät tuulilasinpyyhkimien
varret ole nostettuina irti tuulilasista, että
ajoneuvo on paikallaan ja seisontajarru on
kytketty.
68)Turvallisuussyistä konepellin on oltava
aina kunnolla suljettu ajon aikana. Tarkista
siksi aina, että konepeitto on lukittunut
oikein. Jos ajon aikana huomataan, ettei
konepeitto ole lukittunut oikein, pysäytä
ajoneuvo välittömästi ja sulje konepeitto
oikein.
VAROITUS
17)Varmista, ettei moottoritilaan jää mitään
työskentelyn jälkeen (kangasta, työkaluja,
jne.). Ylimääräiset esineet voivat vaurioittaa
moottoria tai aiheuttaa tulipalon.
SISÄISET
VARUSTEET
AURINKOSUOJAT
Laske häikäisysuoja 1 kuva 114 alas.
Häikäisysuoja voidaan kääntää
sivuikkunaa vasten.
Tietyissä versioissa/ markkina-alueilla
laske häikäisysuoja 3 kuva 115 peilin
käyttämiseksi.
114T36563
115T36564
62
AJONEUVOON TUTUSTUMINEN
