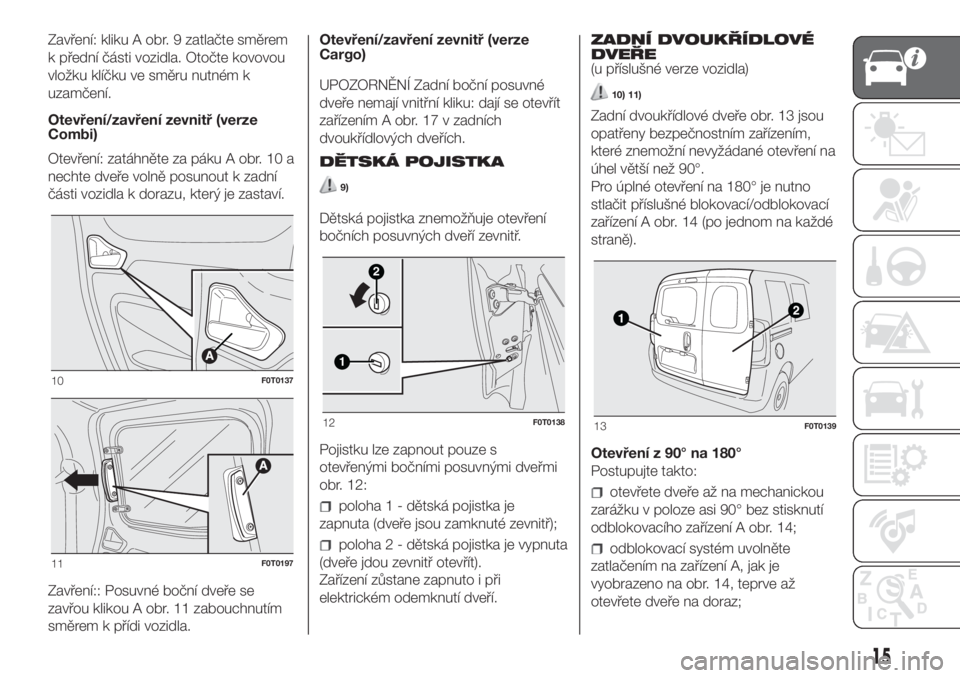

Zavření: kliku A obr. 9 zatlačte směrem
k přední části vozidla. Otočte kovovou
vložku klíčku ve směru nutném k
uzamčení.
Otevření/zavření zevnitř (verze
Combi)
Otevření: zatáhněte za páku A obr. 10 a
nechte dveře volně posunout k zadní
části vozidla k dorazu, který je zastaví.
Zavření:: Posuvné boční dveře se
zavřou klikou A obr. 11 zabouchnutím
směrem k přídi vozidla.Otevření/zavření zevnitř (verze
Cargo)
UPOZORNĚNÍ Zadní boční posuvné
dveře nemají vnitřní kliku: dají se otevřít
zařízením A obr. 17 v zadních
dvoukřídlových dveřích.
DĚTSKÁ POJISTKA
9)
Dětská pojistka znemožňuje otevření
bočních posuvných dveří zevnitř.
Pojistku lze zapnout pouze s
otevřenými bočními posuvnými dveřmi
obr. 12:
poloha 1 - dětská pojistka je
zapnuta (dveře jsou zamknuté zevnitř);
poloha 2 - dětská pojistka je vypnuta
(dveře jdou zevnitř otevřít).
Zařízení zůstane zapnuto i při
elektrickém odemknutí dveří.ZADNÍ DVOUKŘÍDLOVÉ
DVEŘE
(u příslušné verze vozidla)
10) 11)
Zadní dvoukřídlové dveře obr. 13 jsou
opatřeny bezpečnostním zařízením,
které znemožní nevyžádané otevření na
úhel větší než 90°.
Pro úplné otevření na 180° je nutno
stlačit příslušné blokovací/odblokovací
zařízení A obr. 14 (po jednom na každé
straně).
Otevření z 90° na 180°
Postupujte takto:
otevřete dveře až na mechanickou
zarážku v poloze asi 90° bez stisknutí
odblokovacího zařízení A obr. 14;
odblokovací systém uvolněte
zatlačením na zařízení A, jak je
vyobrazeno na obr. 14, teprve až
otevřete dveře na doraz;
10F0T0137
11F0T0197
1
2
12F0T013813F0T0139
15

otevřete kryt B obr. 159 dle obrázku;
vytáhněte žárovku C obr. 159 z
postranních kontaktů a vyměňte
ji; zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
zavřete kryt B obr. 159 a upevněte
stropní svítidlo do uložení; zkontrolujte,
zda je správně upevněno.
zavřete kryt B a upevněte stropní
svítidlo do uložení; zkontrolujte, zda je
správně upevněno.Verze Combi
Postup při výměně žárovky:
stiskněte tlačítko A obr. 160 a
vytáhněte vyjímatelnou svítilnu B;
v bodě vyznačeném šipkami
uvolněte a vytáhněte svítilnu;
vytáhněte žárovku C obr. 161 z
postranních kontaktů a vyměňte
ji; zkontrolujte, zda nová žárovka sedí
pevně v kontaktech.
VÝMĚNA POJISTEK
VŠEOBECNÉ
128) 129) 130) 131) 132)
31)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 162 nesmí
být přerušený.
Pokud je přerušený, je třeba vyměnit
přepálenou pojistku za novou se
stejnou jmenovitou proudovou
hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem.
Při výměně pojistky použijte kleštičky D
uložené v brašně s nářadím nebo v
pouzdru sady Fix&Go (u určitých verzí).
159F0T0458
A
U
T
O
160F0T0108
A
U
T
O
161F0T0109
162F0T0015
134
V NOUZI

JIŠTĚNÝ SPOTŘEBIČ - obr. 167 POJISTKA AMPÉRY
Volná (sada k přípojnému vozidlu) F09 10
Elektroventily soustavy zemního plynu F09 10
HoukačkaF10 10
Dálkové světlometyF14 15
Zadní proudová zásuvkaF15 15
167F0T0181
136
V NOUZI

JIŠTĚNÝ SPOTŘEBIČ - obr. 167 POJISTKA AMPÉRY
Řídicí jednotka převodovky COMFORT-MATIC a páka voliče rychlostních stupňů (napájení
+ klíček)F16 7,5
Kompresor klimatizaceF19 7,5
Vyhřívané zadní sklo/rozmrazování zrcátek F20 30
Palivové čerpadloF21 15
Přední mlhová světlaF08 15
Napájení (+ baterie) čerpadla COMFORT-MATIC F82 30
Řídicí jednotka převodovky COMFORT-MATIC (napájení + baterie) F84 15
Zapalovač cigaret/Proudové zásuvky v kabině/Vyhřívaná sedadla/USB APO F85 30
Snímač stavu nabití baterie IBS pro systém Start&Stop (verze 1.3 Multijet Euro 6 se
Start&Stop)F87 5
137

POJISTKY V
ZAKABELOVANÉ
POJISTKOVÉ SKŘÍŇCE V
KABINĚ
Pro přístup k pojistkám je třeba
vyšroubovat dva šrouby A obr. 168
pomocí kovové vložky klíčku zapalování
a sejmout víko B.
Pojistky se nacházejí ve dvou
pojistkových skříňkách zobrazených na
obr. 169.
168F0T0178
169F0T0183
138
V NOUZI

JIŠTĚNÝ SPOTŘEBIČ - obr. 169 POJISTKA AMPÉRY
Potkávací světlomety (strana spolucestujícího)
F12(*)7,5
Potkávací světlo (na straně řidiče)/regulátor nastavení světlometů F13
7,5 / 5
(*)
INT/A cívky relé SCMF31 5
Vnitřní časované osvětlení
F32
(*)7,5
Uzel autorádia/řídicí jednotka systému
Bluetooth®/UzelBlue&Me™/diagnostická zásu-
vka, EOBD/řídicí jednotka prostorové ochrany/řídicí jednotka sirényF36 10
Uzel přístrojové desky/ovládání brzdových světel (spínací) F37 5
Akční členy zámků dveří/víka zavazadlového prostoru
(*)F38 20
Obousměrné čerpadlo ostřikovače čelního/zadního okna F43 15
Ovládání předního okna (strana řidiče)
(*)F47 20
Ovládání předního okna (strana spolujezdce)
(*)F48 20
Osvětlení ovládačů/řídicí jednotka parkovacích senzorů/ovládání vnějších elektrických
zrcátek/řídicí jednotka alarmu prostorové ochranyF49 5
INT uzel autorádio/řídicí jednotka systému
Bluetooth®/UzelBlue&Me™/ Ovládání
vnějších zrcátek/spínač spojky
Ovládání brzdových světel (spínací)F51 7,5
Uzel přístrojové deskyF53 5
Rozmrazování vnějších zrcátek F41 7,5
K dispoziciF45 -
K dispoziciF46 -
K dispoziciF90 -
K dispoziciF91 -
K dispoziciF92 -
K dispoziciF93 -
(*)U příslušné verze vozidla
139

JIŠTĚNÝ SPOTŘEBIČ - obr. 169 POJISTKA AMPÉRY
Zapalovač cigaret / proudová zásuvka F94 15
K dispoziciF95 -
Zapalovač cigaret / proudová zásuvka F96 15
Vyhřívání předního sedadla (strana řidiče) F97 10
Vyhřívání předního sedadla (strana spolucestujícího) F98 10
POZOR
128)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na značkový servis Fiat.
129)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
130)Pokud se přepálí některá hlavní pojistka (MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný servis Fiat.
131)Před výměnou pojistky zkontrolujte, zda jste vytáhli klíček ze zapalování a vypnuli a/nebo odpojili všechny spotřebiče.
132)Pokud se přepálí hlavní pojistka bezpečnostních systémů (systém airbagů, brzdová soustava), systémů pohonné jednotky (systém
motoru, systém převodovky) nebo systému řízení, obraťte se na autorizovaný servis Fiat.
POZOR
31)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
32)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku, která se zde nachází.
140
V NOUZI
