2019 FIAT 500X stop start

PRÍSTROJOVÁ DOSKA
1. Bočné otvory prívodu vzduchu s možnosťou nasmerovania 2. Ľavá páka: smerovky, diaľkové svetlá, blikania, funkcia Lane
change 3. Prístrojový panel 4. Ovládače na volante: Cruise control, Speed Limiter 5. Pravá páka: stierač/ostrekovač
predného/zadného skla, nastavenie citlivosti dažďového senzora 6.Uconnect™7. Star&Stop, núdzové svetlá, Led stavu
airbagu spolujazdca 8. Horná chladená odkladacia skrinka (pre verzie/trhy, kde je k dispozícii) 9. Čelný airbag
spolujazdca 10. Centrálne otvory prívodu vzduchu s možnosťou nasmerovania 11. Spodná odkladacia
skrinka 12. Ovládače klimatizácie 13. Tlačidlá na strednej skrinke: ohrev sedadiel, systém Park Assist, platnička portu USB +
zásuvka AUX (kde sú k dispozícii) 14. Kolenný airbag 15. Štartovacie zariadenie (kľúč alebo tlačidlo) 16. Čelný airbag
vodiča 17. Ovládače na volante: ponuka displeja, trip computer, multimédiá, telefón, hlasové príkazy 18. Platnička: prepínač
svetiel, korektor sklonu svetlometov.
2F1B0641
12
OBOZNÁMENIE SA S VOZIDLOM

UPOZORNENIE
1)Silné nárazy môžu poškodiť elektronické
komponenty v kľúči. Aby sa zaistila
dokonalá účinnosť vnútorných
elektronických zariadení v kľúči,
nenechávajte ho vystavený slnečným
lúčom.
UPOZORNENIE
1)Vybité batérie sú škodlivé pre životné
prostredie, preto ich likvidujte správnym
spôsobom; musíte ich vyhodiť do
príslušných zberných nádob podľa
predpisov alebo ich môžete odovzdať
v servisnej sieti Fiat, kde sa postarajú o ich
likvidáciu.
ŠTARTOVACIE
ZARIADENIE
Verzie s mechanickým kľúčom
Kľúč sa dá otočiť do troch rôznych
polôh obr. 5:
STOP: zastavený motor, kľúč sa dá
vytiahnuť, blokovanie volantu (po
vytiahnutí kľúča). Niektoré elektrické
zariadenia (napríklad centrálne
zamykanie dverí, alarm atď.) sa napriek
tomu dajú zapnúť;
MAR: poloha jazdy. Všetky elektrické
zariadenia sa dajú zapnúť;
AVV: naštartovanie motora.
2) 3)
Verzie s elektronickým kľúčom
(systém Keyless Go)
Pri aktivácii štartovacieho zariadenia
obr. 6 bude nevyhnutné, aby bolelektronický kľúč vnútri vozidla.
Štartovacie zariadenie sa aktivuje, aj
keď je elektronický kľúč vnútri
batožinového priestoru alebo na
zadnom kryte za sedadlami.
Štartovacie zariadenie sa môže
nachádzať v nasledujúcich stavoch:
STOP: zastavený motor, blokovanie
volantu. Niektoré elektrické zariadenia
(napríklad centrálne zamykanie dverí,
alarm atď.) sa napriek tomu dajú
zapnúť;
MAR: poloha jazdy. Všetky elektrické
zariadenia sa dajú zapnúť. Do tohto
stavu môžete zariadenie prepnúť
jedným stlačením tlačidla štartovacieho
zariadenia, bez stlačenia brzdového
pedálu (verzie s automatickou
prevodovkou) alebo spojky (verzie
s manuálnou prevodovkou);
AVV: naštartovanie motora.
5F1B0642
6F1B0014C
14
OBOZNÁMENIE SA S VOZIDLOM

POZNÁMKA Štartovacie zariadenie sa
NEAKTIVUJE, pokiaľ je elektronický
kľúč vnútri batožinového priestoru
a batožinový priestor je otvorený.
POZNÁMKA Keď je štartovacie
zariadenie v stave MAR, po uplynutí
30 minút so zastaveným vozidlom
(verzie s manuálnou prevodovkou)
alebo s radiacou pákou v polohe P
(Parkovanie) (verzie s automatickou
prevodovkou) a so zastaveným
motorom, sa štartovacie zariadenie
automaticky prepne do polohy STOP.
POZNÁMKA Keď je naštartovaný
motor, bude možné opustiť vozidlo
a odniesť so sebou aj elektronický kľúč.
Motor ostane v každom prípade
naštartovaný. Vozidlo bude signalizovať
neprítomnosť kľúča vo vozidle iba pri
zamknutí dverí.
POZNÁMKA Ak by zariadenie pri
vypínaní motora nefungovalo, pozrite si
opis v odseku „Displej“, kde je
k dispozícii, v kapitole „Oboznámenie
sa s prístrojovým panelom“ a čo najskôr
sa obráťte servisnú sieť Fiat.
Podrobnejšie informácie o štartovaní
motora nájdete v odseku „Štartovanie
motora" v kapitole „Naštartovanie
a jazda".
4) 5)
BLOKOVANIE RIADENIA
Zaradenie
Verzie s mechanickým kľúčom: keď je
zariadenie v polohe STOP, vytiahnite
kľúč a otočte volantom, kým sa
nezablokuje.
UPOZORNENIE Riadenie sa dá
zablokovať až po vytiahnutí kľúča zo
štartovacieho zariadenia, pokiaľ je
štartovací kľúč otočený z polohy MAR
do polohy STOP.
Verzie s elektronickým kľúčom:
blokovanie riadenia sa aktivuje pri
otvorení dverí vodiča, keď je tlačidlo
štartovacieho zariadenia v stave STOP
a rýchlosť nižšia ako 3 km/h.
Vyradenie
Verzie s mechanickým kľúčom: pohnite
mierne volantom, otočte kľúč do polohy
MAR.
Verzie s elektronickým kľúčom:
blokovanie riadenia sa vypne stlačením
štartovacieho zariadenia po rozpoznaní
elektronického kľúča.
6) 7)
POZOR!
2)V prípade poškodenia štartéra (napr. pri
pokuse o krádež), dajte pred jazdou
skontrolovať jeho fungovanie
v Autorizovanom servise Fiat.3)Pri vystúpení z vozidla si kľúč vždy
zoberte so sebou, aby sa predišlo tomu, že
by niekto náhodne zapol ovládanie. Nikdy
nezabudnite zaradiť elektrickú parkovaciu
brzdu. Nenechávajte deti v aute bez
dohľadu.
4)Je prísne zakázané montovať dodatočne
zakúpené príslušenstvo, ktoré má vplyv na
riadenie alebo na stĺpik riadenia (napr.
namontovanie poplašných zariadení), ktoré
by mohlo spôsobiť, okrem poklesu
výkonnosti systému a straty záruky, aj
závažné bezpečnostné problémy a zánik
homologácie vozidla.
5)Mechanický kľúč nikdy nevyťahujte, kým
je vozidlo v pohybe. Volant by sa
automaticky zablokoval pri prvom stočení.
To platí vždy, aj v prípade, že je vozidlo
ťahané.
6)Pred vystúpením z vozidla VŽDY
aktivujte parkovaciu brzdu, stočte kolesá,
zaraďte prvý rýchlostný stupeň na ceste
hore kopcom alebo spiatočku dolu
svahom, pri verziách vybavených
automatickou prevodovkou presuňte
radiacu páku do polohy P (Parkovanie),
stlačte štartovacie zariadenie do polohy
STOP. V prípade veľkého sklonu vložte
pred kolesá kliny alebo kameň. Pri
vystúpení z vozidla vždy zamknite všetky
dvere tlačidlom na kľučke (bližšie
informácie nájdete v opise v položke
„Keyless Entry" v odseku „Dvere").
7)Pri verziách vybavených systémom Full
Keyless System nenechávajte elektronický
kľúč vnútri ani v blízkosti vozidla, ani na
mieste, ku ktorému majú prístup deti.
Vozidlo neopúšťajte, kým je štartovacie
zariadenie v polohe MAR. Dieťa by mohlo
aktivovať elektrické zatváranie okien, iné
ovládače či dokonca naštartovať motor.
15

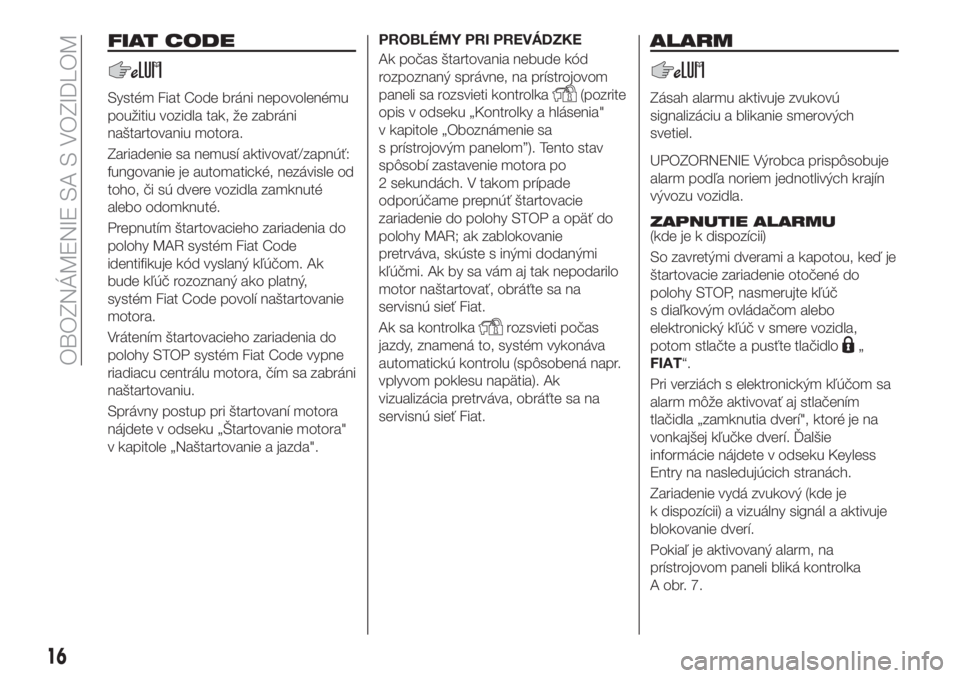

FIAT CODE
Systém Fiat Code bráni nepovolenému
použitiu vozidla tak, že zabráni
naštartovaniu motora.
Zariadenie sa nemusí aktivovať/zapnúť:
fungovanie je automatické, nezávisle od
toho, či sú dvere vozidla zamknuté
alebo odomknuté.
Prepnutím štartovacieho zariadenia do
polohy MAR systém Fiat Code
identifikuje kód vyslaný kľúčom. Ak
bude kľúč rozoznaný ako platný,
systém Fiat Code povolí naštartovanie
motora.
Vrátením štartovacieho zariadenia do
polohy STOP systém Fiat Code vypne
riadiacu centrálu motora, čím sa zabráni
naštartovaniu.
Správny postup pri štartovaní motora
nájdete v odseku „Štartovanie motora"
v kapitole „Naštartovanie a jazda".PROBLÉMY PRI PREVÁDZKE
Ak počas štartovania nebude kód
rozpoznaný správne, na prístrojovom
paneli sa rozsvieti kontrolka(pozrite
opis v odseku „Kontrolky a hlásenia"
v kapitole „Oboznámenie sa
s prístrojovým panelom”). Tento stav
spôsobí zastavenie motora po
2 sekundách. V takom prípade
odporúčame prepnúť štartovacie
zariadenie do polohy STOP a opäť do
polohy MAR; ak zablokovanie
pretrváva, skúste s inými dodanými
kľúčmi. Ak by sa vám aj tak nepodarilo
motor naštartovať, obráťte sa na
servisnú sieť Fiat.
Ak sa kontrolka
rozsvieti počas
jazdy, znamená to, systém vykonáva
automatickú kontrolu (spôsobená napr.
vplyvom poklesu napätia). Ak
vizualizácia pretrváva, obráťte sa na
servisnú sieť Fiat.
ALARM
Zásah alarmu aktivuje zvukovú
signalizáciu a blikanie smerových
svetiel.
UPOZORNENIE Výrobca prispôsobuje
alarm podľa noriem jednotlivých krajín
vývozu vozidla.
ZAPNUTIE ALARMU
(kde je k dispozícii)
So zavretými dverami a kapotou, keď je
štartovacie zariadenie otočené do
polohy STOP, nasmerujte kľúč
s diaľkovým ovládačom alebo
elektronický kľúč v smere vozidla,
potom stlačte a pusťte tlačidlo
„
FIAT“.
Pri verziách s elektronickým kľúčom sa
alarm môže aktivovať aj stlačením
tlačidla „zamknutia dverí", ktoré je na
vonkajšej kľučke dverí. Ďalšie
informácie nájdete v odseku Keyless
Entry na nasledujúcich stranách.
Zariadenie vydá zvukový (kde je
k dispozícii) a vizuálny signál a aktivuje
blokovanie dverí.
Pokiaľ je aktivovaný alarm, na
prístrojovom paneli bliká kontrolka
A obr. 7.
16
OBOZNÁMENIE SA S VOZIDLOM

PREDNÉ SEDADLÁ
S ELEKTRICKÝM
NASTAVOVANÍM
(kde je k dispozícii)
5)
Riadiace tlačidlá na elektrickú reguláciu
sedadla sú na vonkajšej strane sedadla,
blízko podlahy.
Týmito tlačidlami môžete regulovať
výšku, pozdĺžnu polohu sedadla a sklon
operadla.
Nastavenie výšky
Pomocou prednej alebo zadnej časti
spínača A obr. 17 nastavte výšku
a/alebo sklon sedadla.
Nastavenie v pozdĺžnom smere
Posuňte spínač A dopredu alebo
dozadu, čím sa sedadlo posunie
v danom smere.Nastavenie sklonu operadla
Posuňte spínač B dopredu alebo
dozadu, čím sa operadlo skloní
v danom smere.
Elektrické nastavenie bedrovej
časti operadla
Pomocou regulačnej páčky C aktivujte
opierku bedrovej časti operadla, čo
umožní dosiahnuť maximálne pohodlie
pri jazde.
UPOZORNENIE Elektrické nastavenie je
možné iba so štartovacím zariadením
v polohe MAR a približne 20 minúty po
jeho prepnutí do polohy STOP. Keď je
štartovacie zariadenie v polohe STOP,
elektrické nastavovanie sedadiel sa
vypne ihneď po zamknutí vozidla
zvonku.
ELEKTRICKÉ
VYHRIEVANIE PREDNÝCH
SEDADIEL
(kde je k dispozícii)
Keď je štartovacie zariadenie v polohe
MAR, stlačte tlačidlá
obr.18na
prístrojovej doske.K dispozícii sú dve úrovne vyhrievania:
„minimálne vyhrievanie": svieti
oranžová LED na tlačidlách;
„maximálne vyhrievanie": dve
oranžové LED na tlačidlách.
Po zvolení úrovne vyhrievania bude
nevyhnutné počkať niekoľko minút, až
potom sa prejaví účinok.
Zvolením nastavenia „maximálneho
vyhrievania" ohrievač bude produkovať
vysoký ohrev počas prvých minút
fungovania.
UPOZORNENIE Aby sa chránilo nabitie
akumulátora, funkcia sa nedá aktivovať
s vypnutým motorom.
Auto On Comfort
(kde je k dispozícii)
Keď vonkajšia teplota klesne pod 4,4
°C, pri každom štarte motora sa
elektrické vyhrievanie sedadla vodiča
17F1B0018C
18F1B0739
22
OBOZNÁMENIE SA S VOZIDLOM

SPÄTNÉ ZRKADLÁ
VNÚTORNÉ ZRKADLO
Manuálne nastavenie: pomocou
páčky A obr. 24 je možné nastaviť
zrkadlo do dvoch rôznych polôh:
normálnej a proti oslepovaniu.
Zrkadlo je vybavené zariadením proti
zraneniu, ktoré ho odopne v prípade
prudkého nárazu so spolujazdcom.
Chromatické zrkadlo
Pri niektorých verziách je k dispozícii
elektrické tónované zrkadlo, ktoré
automaticky dokáže predchádzať
oslepovaniu vodiča obr. 25
Elektrické tónované zrkadlo má tlačidlo
ON/OFF na aktiváciu/vypnutie funkcie
proti oslepovaniu.Zaradením spiatočky sa vždy nastaví
zafarbenie pre denné používanie.
VONKAJŠIE ZRKADLÁ
Elektrické nastavovanie
17)
Regulácia zrkadiel funguje, pokiaľ je
štartovacie zariadenie v polohe MAR
a ešte približne 3 minúty po prepnutí
štartovacieho zariadenia do polohy
STOP (alebo po vytiahnutí
mechanického kľúča pri vozidlách
vybavených mechanickým kľúčom
s diaľkovým ovládačom). Otvorením
niektorých predných dverí sa táto
funkcia zruší.
Vyberte želané zrkadlo pomocou prvku
A obr. 26:
poloha 1: voľba ľavého zrkadla;
poloha 2: voľba pravého zrkadla.Pri nakláňaní vybraného zrkadla
stláčajte tlačidlo B v štyroch smeroch
naznačených šípkami.
UPOZORNENIE Po ukončení
nastavovania otočte zariadenie A do
polohy 0, aby ste zabránili náhodnému
posunutiu.
Elektrické sklopenie
(kde je k dispozícii)
Zrkadlá sa sklopia stlačením tlačidla C.
Opätovným stlačením tlačidla sa
zrkadlá vrátia do polohy pri jazde. Po
aktivácii želaného príkazu, skôr, ako sa
vonkajšie spätné zrkadlo dostane do
koncovej polohy pri zatvorení alebo
otvorení, bude možné zmeniť smer jeho
pohybu opätovným stlačením tlačidla C.
Zrkadlá sa dajú sklopiť alebo otvoriť,
pokiaľ je štartovacie zariadenie v polohe
MAR a ešte približne 3 minúty po
prepnutí štartovacieho zariadenia do
24F1B0033C
25F1B0034C26F1B0035C
26
OBOZNÁMENIE SA S VOZIDLOM

polohy STOP (alebo po vytiahnutí
mechanického kľúča pri vozidlách
vybavených mechanickým kľúčom
s diaľkovým ovládačom). Otvorením
niektorých predných dverí sa táto
funkcia zruší.
Pri zatvorení dverí sa spätné zrkadlá
zatvoria automaticky,
UPOZORNENIE S výnimkou použitia
tejto funkcie v úzkych uličkách musia
byť zrkadlá počas jazdy vždy otvorené
(poloha 1 obr. 27 ), nikdy nesmú byť
zatvorené (poloha 2).
Automatická aktivácia funkcie
(kde je k dispozícii)
Keď je k dispozícii funkcia
automatického sklápania a otvárania
spätných zrkadiel, centralizované
zamknutie dverí vozidla zvonku spôsobí
automatické sklopenie zrkadiel.Aktivácia centralizovaného otvárania
zvonku alebo prepnutie štartovacieho
zariadenia z polohy STOP do polohy
MAR spôsobí automatické
premiestnenie zrkadiel do polohy jazdy.
Ak boli zrkadlá sklopené pomocou
prvku C obr. 26, budú sa dať vrátiť do
polohy jazdy len opätovným použitím
toho istého prvku.
Aktivácia/deaktivácia funkcie
pomocou systému Uconnect™
(kde je k dispozícii)
Pomocou ponuky systému
Uconnect™možno zapnúť/vypnúť
funkciu elektrického sklápania zrkadiel
(prednastavené nastavenie funkcie je
„zapnuté“). Ďalšie informácie nájdete
v dodatkoch dostupných online.
Nastavenie zrkadiel do správnej
polohy
Ak bolo niektoré z vonkajších zrkadiel
prestavené manuálne, nemusí toto
zrkadlo ostať počas jazdy v stabilnej
polohe.
V takom prípade je potrebné vykonať
nasledujúci postup pre nastavenie do
správnej polohy:
sklopte zrkadlo manuálne do
parkovacej polohy nastavením z polohy
1 do polohy 2 (pozrite obr. 27 );
Raz alebo dvakrát aktivujte príkaz na
otvorenie zrkadiel C obr. 26, aby ste
systém zarovnali a nastavili obe zrkadlá
do polohy pre jazdu.
POZOR!
17)Spätné vonkajšie zrkadlo na strane
vodiča, tým že je zahnuté, mierne
ovplyvňuje vnímanie vzdialenosti.
27F1B0340C
27

Keď je štartovacie zariadenie v polohe
MAR, pri zapnutých hmlových svetlách
sú zapnuté aj obrysové svetlá
a osvetlenie poznávacej značky, zatiaľ
čo denné svetlá sú zhasnuté.
Vypnete ich opätovným stlačením
tlačidla alebo otočením prstenca
prepínača do polohyO.
Zadné hmlové svetlá pre verzie/trhy,
kde sú k dispozícii, sa vypnú zapnutím
diaľkových svetiel alebo prepnutím
štartovacieho zariadenia do polohy
STOP.
Ak sa štartovacie zariadenie prepne do
polohy STOP s rozsvietenými hmlovými
svetlami, vrátením kľúča do polohy
MAR ostanú svetlá svietiť.
ZADNÉ HMLOVÉ SVETLO(kde je k dispozícii)
Tlačidlo, ktoré riadi zapnutie a vypnutie
zadných hmlových svetiel je súčasťou
prepínača svetiel.
Keď sú obrysové a stretávacie alebo
hmlové svetlá zapnuté, na zapnutie
zadných hmlových svetiel stlačte
tlačidlo
.
Ak sú zapnuté zadné hmlové svetlá, na
prístrojovej doske sa rozsvieti kontrolka
.
Vypne sa opätovným stlačením tlačidla;
zadné hmlové svetlá sa vypnú
automaticky vypnutím stretávacíchalebo predných hmlových svetiel alebo
prepnutím štartovacieho zariadenia do
polohy STOP.
PARKOVACIE SVETLÁ
Zapnete ich posunutím prstenca
prepínača svetiel do polohy
.Na
prístrojovom paneli sa rozsvieti
kontrolka
.
UPOZORNENIE Túto polohu prepínača
svetiel nesmiete zvoliť, ak sa vozidlo
pohybuje, ale iba ak vozidlo stojí, aby
ste signalizovali jeho odstavenie, keď to
predpisujú predpisy platné v krajine,
v ktorej jazdíte (pravidlá cestnej
premávky).
Svetlá vypnete posunutím prstenca
prepínača svetiel do polohyO
ONESKORENIE VYPNUTIA
SVETLOMETOV (Follow
me home)
Aktivácia
Pri multifunkčnom displeji
aUconnect™Radio’: prepnite
štartovacie zariadenie do polohy STOP.
Do 2 minút potiahnite ľavú páčku
blikania diaľkových svetiel: oneskorenie
vypnutia svetlometov sa aktivuje na
30 sekúnd. Túto funkciu je možné
aktivovať 7-krát za sebou, až do
maximálneho intervalu 210 sekúnd.Pri konfigurovateľnom
multifunkčnom displeji a/alebo
Uconnect™7’’: oneskorenie
vypnutia svetlometov je možné
nastaviť (na (0, 30, 60 alebo
90 sekúnd) v Menu.
Ak bolo oneskorenie cez Menu
nastavené na 0 sekúnd, pomocou
páčky diaľkových svetiel je možné do
2 minút od vypnutia motora aktivovať
zapnutie svetiel na predvolený
30-sekundový časový interval. Zapnutie
svetiel je možné aktivovať 7-krát, až do
maximálneho intervalu 210 sekúnd.
Ak je hodnota nastavená v Menu iná
ako 0, zapnutie svetiel je možné zapnúť
na predvolený čas posunutím prstenca
z polohy
(s naštartovaným
motorom) do polohyO(s vypnutým
motorom).
Pri verziách vybavených súmrakovým
senzorom je možné zapnúť túto funkciu
v automatickom režime: pri
naštartovanom motore otočte prstenec
do polohyAUTO.Ak snímač zistí málo
svetla, zapne stretávacie svetlá. Po
prepnutí štartovacieho zariadenia do
polohy STOP s rozsvietenými tlmenými
svetlami sa automaticky aktivuje
oneskorenie vypnutia svetlometov po
dobu nastavenú v ponuke.
29
