POZOR
143)Jestliže se nová pojistka vzápětí znovu
přeruší, obraťte se na značkový servis Fiat.
144)Pojistku nevyměňujte za pojistku
s vyšší proudovou hodnotou: NEBEZPEČÍ
POŽÁRU
145)Jestliže zasáhne pojistka
NEUVEDENÁ na této a předchozí stránce,
obraťte se na autorizovaný servis Fiat.
146)Před výměnou pojistky zkontrolujte, že
je zapalování přepnuté na STOP, klíček
vytažený ze zapalování, pokud se jedná
o mechanický klíček, všechny spotřebiče
jsou vypnuté a/nebo odpojené.
UPOZORNĚNÍ
73)Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
74)Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motor stíračů
skel.
VÝMĚNA KOLA
ZVEDÁK
154) 155)
Důležité:
zvedák váží 2,8 kg.
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba
zabraňte usazování nečistot na
“šroubovici”;
“šroubovici” často mažte;
zvedák v žádném případě
neupravujte.
Zvedák se nesmí požívat
v následujících případech:
teploty nižší než -40 °C;
v písčitém či bahnitém terénu;
na nerovném terénu;
na vozovce s velkým sklonem;
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.;
v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.
POSTUP PŘI VÝMĚNĚ
147) 148) 149) 150) 151) 152) 153)
Postupujte takto:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků
a umožňuje kolo bezpečně vyměnit.
Pokud možno, postavte vozidlo na
rovný a dostatečně pevný podklad;
zastavte motor, zapněte výstražná
světla a zapněte elektrickou parkovací
brzdu;
zařaďte první rychlostní stupeň nebo
zpátečku; u verzí s automatickou
převodovkou přestavte řadicí páku na
polohu P (parkování);
před vystoupením z vozidla si
oblékněte reflexní vestu (povinnost ze
zákona);
otevřete zavazadlový prostor a dejte
plošinu šikmo (viz "Zavazadlový prostor"
v kapitole "Seznámení s vozidlem");
přepravku s nářadím uvolněte
z úchytů v zavazadlovém prostoru
a vyjměte ji. Přepravka obsahuje
obr. 136: zvedák A; šroubovák B;
adaptér C pro dotankování paliva
v nouzi; čep D pro vycentrování kola
(je-li ve výbavě, slouží pro montáž
rezervního kola); speciální pojistnou
matici proti krádeži E (je-li, používá se
pro montáž/demontáž kolových
šroubů); klín F (je-li ve výbavě) pro
164
V NOUZI

zablokování kol a vozidla; vlečné oko G;
klíč H na kolové šrouby a zvedák;
imbusový klíč I pro nouzové ovládání
střešního okna (je-li ve výbavě);
zvedněte podlahovou krytinu
A obr. 137 a vyjměte rezervní kolo B pro
nouzové dojetí;
kolo a nářadí umístěte vedle kola,
které se má vyměnit;
z kontejneru s nářadím vyndejte
zajišťovací klín A (je-li) obr. 138,
rozevřete jej podle vyobrazeného
schématu;
zasuňte klín A pod kolo, které se
nachází v diagonále proti kolu, které se
má vyměnit (viz obr. 139 ), aby se
znemožnily nežádoucí pohyby vozidla
zvednutého zvedákem;
klíčem A obr. 140 povolte upevňovací
kolové šrouby asi o jednu otáčku;
V případě slitinových ráfků se
doporučuje vozidlem "zatřást", aby se
usnadnilo oddělení ráfku od náboje
kola,
umístěte zvedák pod vozidlo, blízko
ke kolu, které se má vyměnit;
klíč A obr. 141 zasuňte do zvedáku
B, aby se dal roztáhnout tak, aby se
136F1B0218C
137F1B0219C
138F1B0220C
139F1B0221C
140F1B0223C
165

horní drážkovaná část zasunula
správně do podélníku C vozidla
u značky
na podélníku);
upozorněte případné osoby, které
jsou v blízkosti, že vozidlo se bude
zvedat; je třeba se proto vzdálit od
vozidla a hlavně se jej nedotýkat, dokud
nebude znovu na zemi;
klíčem A otáčejte zvedákem doprava
tak, aby se vozidlo zvedlo o několik
centimetrů;
klíčem A vyšroubujte kolové šrouby
a sejměte poškozené kolo;
zkontrolujte, zda se na styčných
plochách rezervního kola pro nouzové
dojetí a náboje nenacházejí nečistoty,
které by mohly způsobit povolení
upevňovacích šroubů;
pro usnadnění montáže rezervního
kola zašroubuje centrovací čep do
nejvyšší otvoru náboje, pak namontujte
rezervní kolo a zašroubujte kolovéšrouby nejdříve manuálně alespoň
o dva závity;
vyndejte centrovací čep
a zašroubujte manuálně další kolové
šrouby;
klíčem A zašroubujte na doraz
upevňovacích kolové šrouby;
otočte doleva klíčem na šestihranu
zvedáku tak, aby se kolo vrátilo na zem;
odstraňte zvedák;
klíčem A zašroubujte na doraz kolové
šrouby křížem (vždy dva šrouby proti
sobě) v pořadí uvedeném na obr. 142;
umístěte zpět podlahovou krytinu
a přestavte ložnou plošinu zpět do
rovné polohy (viz "Zavazadlový prostor"
v kapitole "Seznámení s vozidlem");Zajistěte, aby bylo co nejdříve opět
nasazeno normální kolo, protože je větší
než dojezdové rezervní kolo a po
umístění do prostoru na rezervní kolo
v zavazadlovém prostoru způsobuje
mírnou nerovnost podlážky
v zavazadlovém prostoru.
VÝMĚNA KOLA (verze se
subwooferem)
Verze s dojezdovým rezervním
kolem
U těchto verzí vozidla se nářadí na
výměnu kola nachází v přepravce
v zavazadlovém prostoru.
Při proděravění postupujte následovně:
otevřete zavazadlový prostor
a nadzvedněte podlahovou krytinu;
vyšroubujte upevňovací zařízení
A obr. 143, vytáhněte dojezdové
rezervní kolo B a namontujte místo kola
s proděravěnou pneumatikou výše
uvedenými postupy.
141F1B0224C
142F1B0225C
143F1B0453C
166
V NOUZI
ˆ umístěte bezpečně píchlé kolo do
zavazadlového prostoru, řádně ho
upevněte, pak umístěte správně zpět
zvedák a ostatní nářadí použité při
výměně.

Verze se sadou “Fix&Go Automatic”
Pro přístup k sadě “Fix&Go Automatic”
otevřete zavazadlový prostoru
a zvedněte podlahovou krytinu: sada
A obr. 144 je umístěna na pravé straně.
POZOR
147)Pokud uložíte defektní kolo a zvedák
do kabiny, při dopravní nehodě nebo
prudkém zabrzdění představují vážné
nebezpečí pro cestující. Proto zvedák i
defektní kolo umístěte vždy zpět do
příslušného uložení v zavazadlovém
prostoru.148)Je nanejvýš nebezpečné se snažit
o výměna kola na straně vozidla, která se
nachází u jízdního pruhu: ujistěte se, zda se
vozidlo nachází v patřičné vzdálenosti od
vozovky, aby do vás nenarazilo jiné vozidlo.
149)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí
vystoupit z vozidla a vyčkat mimo ně
v bezpečné vzdálenosti s ohledem na
silniční provoz. Po jistotu podložte kola
klínem dodaným s vozidlem.
150)Vůz s namontovaným nouzovým
rezervním kolem má změněné jízdní
vlastnosti. Vyvarujte se prudkých akcelerací
a brzdění jakož i rychlého projíždění
zatáčkami. Celková životnost rezervního
kola je 3 000 km. Po ujetí této vzdálenosti
je nutno vyměnit kolo za jiné stejného typu.
Na ráfek určený pro nouzové rezervní kolo
nikdy nemontujte běžnou pneumatiku.
Nechejte kolo s píchnutou pneumatikou
opravit a znovu nasadit co nejdříve. Není
povoleno používat současně dvě či více
nouzových rezervních kol. Před montáží
nepotírejte závity šroubů tukem: mohly by
se při používání vozidla samovolně
vyšroubovat!151)Rezervní kolo (jsou-li ve výbavě) je
určeno jen pro dané vozidlo a nesmí se
použít na vozidla jiného modelu. Na své
vozidlo nenasazujte rezervní kolo z jiného
modelu. Rezervní kolo se smí použít pouze
v nouzovém případě. S rezervním kolem
jezděte jen v nezbytné míře rychlostí
nanejvýš 80 km/h. “Pozor! Pouze pro
dočasné použití! 80 km/h max!”. Vyměňte
co nejdříve za standardní kolo. Štítek
nalepený na rezervním kole nesmíte
v žádném případě odstranit ani zakrýt. Na
rezervní kolo se v žádném případě nesmí
nasadit kryt kola. Vůz s namontovaným
nouzovým rezervním kolem má změněné
jízdní vlastnosti. Vyvarujte se prudkých
akcelerací a brzdění jakož i rychlého
projíždění zatáčkami.
152)Na dojezdové rezervní kolo nelze
nasadit sněhové řetězy. Jestliže píchnete
přední pneumatiku (hnací kolo) a je třeba
nasadit řetězy, je třeba přemontovat
dopředu kolo ze zadní nápravy a namísto
zadního kola nasadit rezervní kolo. Vpředu
tak budou dvě hnací kola normálního
rozměru, na něž bude možné sněhové
řetězy nasadit (to platí i pro verze 4x4).
153)V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
144F1B0452C
167

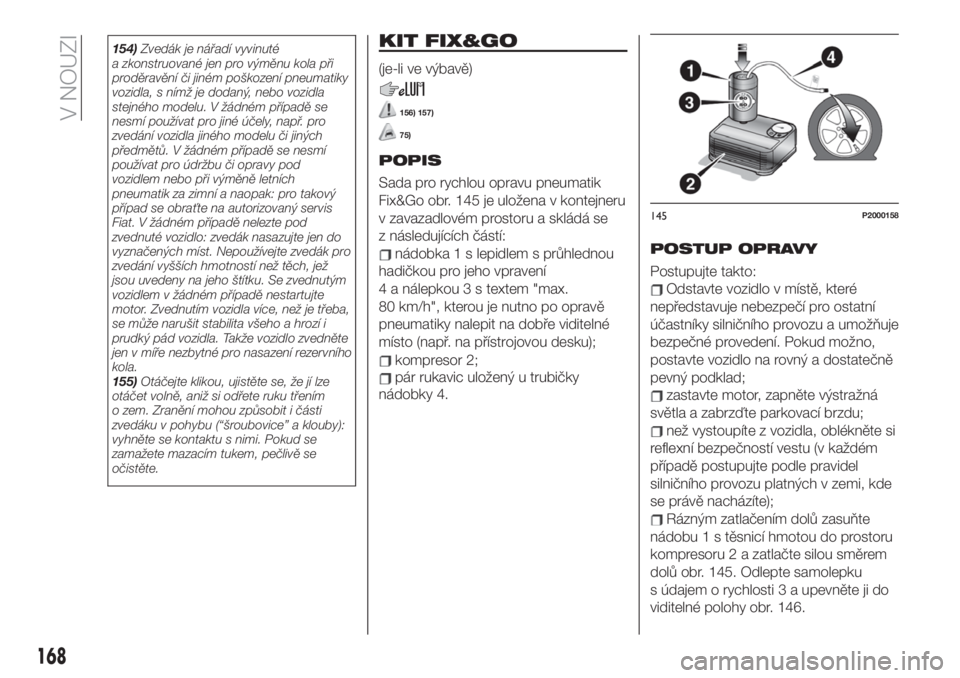

154)Zvedák je nářadí vyvinuté
a zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod
vozidlem nebo při výměně letních
pneumatik za zimní a naopak: pro takový
případ se obraťte na autorizovaný servis
Fiat. V žádném případě nelezte pod
zvednuté vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem v žádném případě nestartujte
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
155)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením
o zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě se
očistěte.KIT FIX&GO
(je-li ve výbavě)
156) 157)
75)
POPIS
Sada
pro
rychlou
opravu
pneumatik

Fix&Go
obr.
145
je
uložena
v
kontejneru

v
zavazadlovém
prostoru
a
skládá
se

z
následujících
částí:
nádobka
1
s
lepidlem
s
průhlednou

hadičkou
pro
jeho
vpravení
4
a
nálepkou
3
s
textem
"max.
80
km/h",
kterou
je
nutno
po
opravě

pneumatiky
nalepit
na
dobře
viditelné

místo
(např.

na
přístrojovou
desku);
kompresor
2;




pár
rukavic
uložený
u
trubičky

nádobky
4.
POSTUP OPRAVY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a umožňuje
bezpečné provedení. Pokud možno,
postavte vozidlo na rovný a dostatečně
pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzďte parkovací brzdu;
než vystoupíte z vozidla, oblékněte si
reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
Rázným zatlačením dolů zasuňte
nádobu 1 s těsnicí hmotou do prostoru
kompresoru 2 a zatlačte silou směrem
dolů obr. 145. Odlepte samolepku
s údajem o rychlosti 3 a upevněte ji do
viditelné polohy obr. 146.
145P2000158
168
V NOUZI

93)Do vozidel s katalyzátorem je nutno
tankovat výhradně bezolovnatý benzín.
Benzínem obsahujícím olovo by se
nenapravitelně poškodil katalyzátor, zrušila
by se funkce redukování škodlivých emisí,
vážně by se narušily výkony vozidla, který
by se také nenapravitelně poškodil. Jestliže
motor nefunguje správně, zejména při
nepravidelném startování nebo poklesu
výkonů, obraťte se bez prodlení na
autorizovaný servis Fiat. Delším
nepravidelným chodem motoru se může
katalyzátor přehřát a poškodit se stejně jako
vozidlo.
94)Použitím jiného než předepsaného oleje
do převodovky by se mohla zhoršit kvalita
přeřazování a/nebo by mohla převodovka
nadměrně vibrovat.ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo
zvednou, zajeďte do některého
z autorizovaných servisů Fiat, které jsou
všechny vybaveny ramenovými nebo
dílenskými zvedáky vozidel.
Místa pro ustavení zvedáku jsou
označena na bočních spoilerech
symboly
(viz vyobrazení na
obr. 179 ).
KOLA
A PNEUMATIKY
180) 181) 182) 183) 184) 185)
RÁFKY A PNEUMATIKY
Ohledně typologie ráfků kol
a pneumatik, jimiž je vozidlo osazeno,
viz část “Kola” v kapitole “Technické
údaje”.
SNĚHOVÉ ŘETĚZY
95)
Verze s pohonem předních a všech
kol
Sněhové řetězy o velikosti 7 mm se
smějí nasadit jen na pneumatiky
215/60 R16 95H a 215/55 R17 94V.
Sněhové řetězy nelze nasadit na
pneumatiky 225/45 R18 91V
a 225/45 R18 91Y.
Upozornění
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi. V některých zemích jsou
pneumatiky označené zkratkou M+S
(Mud and Snow - bahno a sníh)
považovány za zimní výbavu, protože je
jejich použití srovnatelné s použitím
sněhových řetězů.
Sněhové řetězy je nutno nasadit pouze
na pneumatiky předních kol.
179F1B0699
207
