2019 CITROEN C4 CACTUS instrument panel

13
KontrollampaIndikering Orsak Åtgärder/observationer
AdBlue
®
(1,5 BlueHDi
Euro 6.2) Påslagen i ca 30
sekunder
när tändningen slås på,
åtföljt av en ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Återstående körsträcka är mellan
2
400 och 800 km.Fyll på AdBlue
®.
Du kan fylla på upp till 10 liter AdBlue® i
tillsatstanken.
Fast sken direkt när
tändningen slås på, åtföljt
av en ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Återstående körsträcka är mellan
100 och 800

km. Fyll på AdBlue
®snabbt
, eller (3).
Du kan fylla på upp till 10 liter AdBlue® i
tillsatstanken.
Blinkande sken, åtföljt av en
ljudsignal och ett meddelande
som indikerar återstående
körsträcka. Körsträckan understiger 100

km. Du måste fylla på AdBlue
® för att undvika
haveri eller (3).
Du kan fylla på upp till 10

liter AdBlue
® i
tillsatstanken.
Blinkande sken, åtföljt av en
ljudsignal och ett meddelande
som indikerar att bilen inte går
att starta. Tillsatstanken AdBlue
® är tom: den
lagstadgade startspärren förhindrar
att motorn startas. Fyll snarast på AdBlue® för att starta motorn
igen, eller (2).
Det är nödvändigt att fylla på minst 5
liter
AdBlue
® i tillsatstanken.
(1): Stanna bilen så for t du kan på ett säker t sätt och slå av tändningen.
(2): Kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.
(3) : Uppsök en CITROËN-verkstad eller en annan kvalificerad verkstad.
1
Instrumentpanelen

14
KontrollampaIndikering Orsak Åtgärder/observationer
+
+
Avgasreningssystem
SCR
(BlueHDi Diesel)Fast sken så snart
tändningen slås på, samtidigt
som servicelampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Ett funktionsfel i SCR-
avgasreningssystemet har
detekterats.
Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.
Blinkande sken så snart
tändningen slås på, samtidigt
som servicelampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande som indikerar
återstående körsträcka. Beroende på meddelandet som visas
kan du köra upp till 1
100 km innan
motorns startspärr löser ut. Utför (3) så snart som möjligt för att undvika
haveri.
Blinkande sken så snart
tändningen slås på, samtidigt
som servicelampan och
motordiagnoslampan lyser,
åtföljt av en ljudsignal och ett
meddelande. Den elektroniska startspärren
hindrar motorn från att starta
igen (överskridning av den tillåtna
körsträckan efter att ett fel bekräftats
med avgasreningssystemet).
För att starta motorn, utför (2).
Motorns
självdiagnostik Blinkande kontrollampa.
Fel i motorstyrsystemet. Katalysatorn kan skadas.
Utför (2) alltid.
Fast. Fel i avgasreningen. Varningslampan ska slockna när motorn
startar.
Utför (3) snabbt.
Instrumentpanelen

15
KontrollampaIndikering Orsak Åtgärder/observationer
Kollisionsvarnare/
Active Safety
BrakeBlinkande kontrollampa.Systemet är aktiverat. Bilen bromsar kort för att minska hastigheten
vid frontal kollision med bilen framför.
Fast sken, åtföljt av en
ljudsignal och ett meddelande. Funktionsfel har uppstått i systemet.
Utför (3).
Kollisionsvarnare/
Active Safety
BrakeFast sken, åtföljt av ett
meddelande.Systemet har kopplats ur via bilens
inställningsmeny.
Antisladdsystem
(DSC/ASR)Blinkande kontrollampa.
DSC/ASR-systemet aktiveras
om bilen förlorar fästet eller
färdriktningen.
Fast. Fel på DSC/ASR-systemet. Utför (3).
Antisladdsystem
(DSC/ASR)Fast.DSC/ASR är inaktiverat. Tryck på knappen för att aktivera DSC/ASR.
DSC/ASR-systemet aktiveras automatiskt
när bilen startas.
Om systemet är inaktiverat, återaktiveras det
automatiskt när bilens hastighet kommer upp
i 50
km/h.
(1): Stanna bilen så for t du kan på ett säker t sätt och slå av tändningen.
(2): Kontakta en CITROËN-verkstad eller en annan kvalificerad verkstad.
(3) : Uppsök en CITROËN-verkstad eller en annan kvalificerad verkstad.
1
Instrumentpanelen

16
Lågt däcktryckFast sken, åtföljt av en
ljudsignal och ett meddelande. Otillräckligt tryck i ett eller flera däck.
Kontrollera däcktrycket snarast möjligt.
Däcktrycksvarnaren ska nollställas efter varje
justering av däcktrycket.
+ Lågt däcktryck
Blinkar och därefter fast sken,
åtföljt av servicelampan. Systemet är felaktigt: ingen kontroll
av däcktrycket utförs. Kontrollera däcktrycket och (3) så snart som
möjligt.
För värmning av
dieselmotor Fast.
Hur länge belysningen är tänd
beror på klimatförhållanden. Tändningen är på.
Vänta tills lampan slocknar innan du startar.
Om motorn inte startar, slå först av
tändningen och slå sedan på den, vänta tills
kontrollampan slocknar. Gör därefter ett nytt
startförsök.
Frampassagerarens
krockkudde (ON)Fast.Frampassagerarens krockkudde är
aktiverad.
Reglaget står i läge "ON". I det här läget ska ingen bakåtvänd
bilbarnstol installeras på
passagerarplatsen fram. Det finns risk för
allvarliga skador!
Frampassagerarens
krockkudde (OFF)Fast.
Frampassagerarens krockkudde är
inaktiverad.
Reglaget står i läge "OFF". Du kan installera en bakåtvänd bilbarnstol
om det inte är något funktionsfel på
krockkuddarna (krockkuddens varningslampa
lyser).
Krockkuddar Fast. En felfunktion har uppstått i
någon av krockkuddarna eller i de
pyrotekniska bältessträckarna. Utför (3).
Kontrollampa
Indikering Orsak Åtgärder/observationer
Instrumentpanelen

17
KontrollampaIndikering Orsak Åtgärder/observationer
Låg bränslenivå Fast sken, åtföljt av en
ljudsignal och ett meddelande.
Denna varningslampa tänds
igen varje gång tändningen
slås på, åtföljt av en ljudsignal
och ett meddelande, tills du
fyllt på tillräckligt med bränsle.
Ljudsignalen och detta
meddelande upprepas med
allt tätare intervall, efterhand
som tanknivån närmar sig
noll. Första gången den tänds återstår ca
5
liter bränsle i tanken (reserv).Fyll snabbt på bränsle för att undvika
motorstopp.
Kör inte tills tanken är helt tom eftersom
det kan leda till skador på avgas- och
insprutningssystemen.
AvåkningsvarnareBlinkande sken samtidigt som
en ljudsignal hörs.Ett kör fält har körts över på höger
sida (eller vänster sida). Vrid ratten åt motsatt håll för att återgå till rätt
körriktning.
+
AvåkningsvarnareFast sken åtföljt av
servicelampan. Avåkningsvarnaren fungerar
felaktigt. Utför (3).
Dimbakljus Fast. Dimbakljuset är på.
1
Instrumentpanelen

18

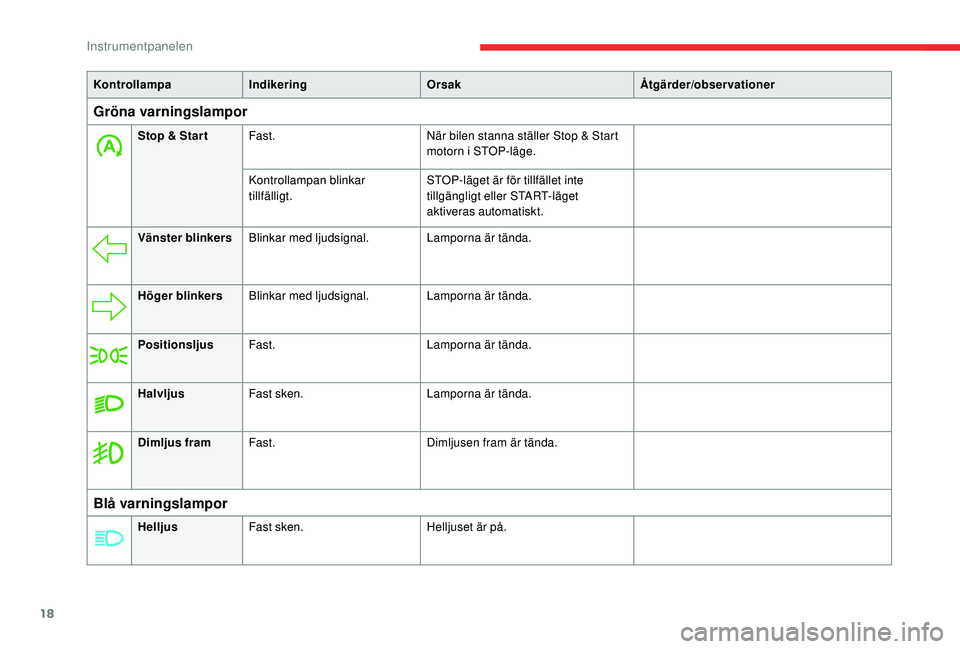

KontrollampaIndikering Orsak Åtgärder/observationer
Gröna varningslampor
Stop & Star tFast. När bilen stanna ställer Stop & Start
motorn i STOP-läge.
Kontrollampan blinkar
tillfälligt. STOP-läget är för tillfället inte
tillgängligt eller START-läget
aktiveras automatiskt.
Vänster blinkers Blinkar med ljudsignal. Lamporna är tända.
Höger blinkers Blinkar med ljudsignal. Lamporna är tända.
Positionsljus Fast. Lamporna är tända.
Halvljus Fast sken. Lamporna är tända.
Dimljus fram Fast. Dimljusen fram är tända.
Blå varningslampor
HelljusFast sken. Helljuset är på.
Instrumentpanelen

19
Foten på
bromsenFast sken.
Inget eller otillräckligt tryck på
bromspedalen. Med ETG-växellåda: ställ väljaren i läge N för
att starta motorn.
Om din bil har automatlåda ska motorn vara
på och bromspedalen släppas för att komma
ur P
-läget.
Blinkande kontrollampa. Kopplingen kan överhettas om du
håller kvar bilen för länge i en backe
med hjälp av gaspedalen, i en bil
med en ETG-växellåda. Använd bromspedalen och/eller
parkeringsbromsen.
Automatisk torkning
av vindrutanFast.
Automatisk torkning av vindrutan är
aktiverad.
Kontrollampa
Indikering Orsak Åtgärder/observationer
Svarta/vita varningslampor
1
Instrumentpanelen

20
Indikatorer
Serviceindikator
Serviceindikatorn visas på instrumentpanelen.
Beroende på version:
-
P
å raden som visar vägmätaren anges hur
många kilometer som återstår till nästa
ser vicebesök eller körsträckan efter att
tidpunkten för ser vice överskridits efter
tecknet ”-”.
-
E

tt varningsmeddelande visar återstående
körsträcka och när nästa ser vice ska utföras
eller har överskridits.
Kontrollampa Indikering OrsakÅtgärder/
observationer
Skiftnyckel Tänds tillfälligt när
tändningen slås på. Körsträckan som
återstår till nästa
service är mellan
3
000 och 1 000 km
Fast sken när
tändningen slås på. Nästa ser vice ska
utföras om mindre än
1
000 km.Du bör lämna in din
bil för ser vice snarast
möjligt.
+ Skiftnyckel
blinkar
Blinkar och lyser sedan
med fast sken när
tändningen slås på.
(För BlueHDi-
dieselmodellerna
tillsammans med
servicelampan).Tidpunkten
för ser vicen är
överskriden.
Du bör lämna in din
bil för ser vice snarast
möjligt.
Sträckan som visas (i kilometer eller miles)
beräknas i enlighet med körsträckan och
hur lång tid som har gått sedan ser vice
utfördes senast.
Varningen kan visas en kort tid innan
ser vice ska utföras.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Gör så här om du har utfört ser vicen själv:
F

sl
å av tändningen,
F

t
ryck på knappen i änden av
belysningsreglaget och håll den intryckt,
F

s
lå på tändningen: kilometerräknaren på
displayen börjar räkna ned.
F

s
läpp knappen när displayen visar "=0":
skiftnyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i minst
fem minuter, så att nollställningen hinner
registreras.
Instrumentpanelen
