2019 CITROEN C4 CACTUS stop start

99

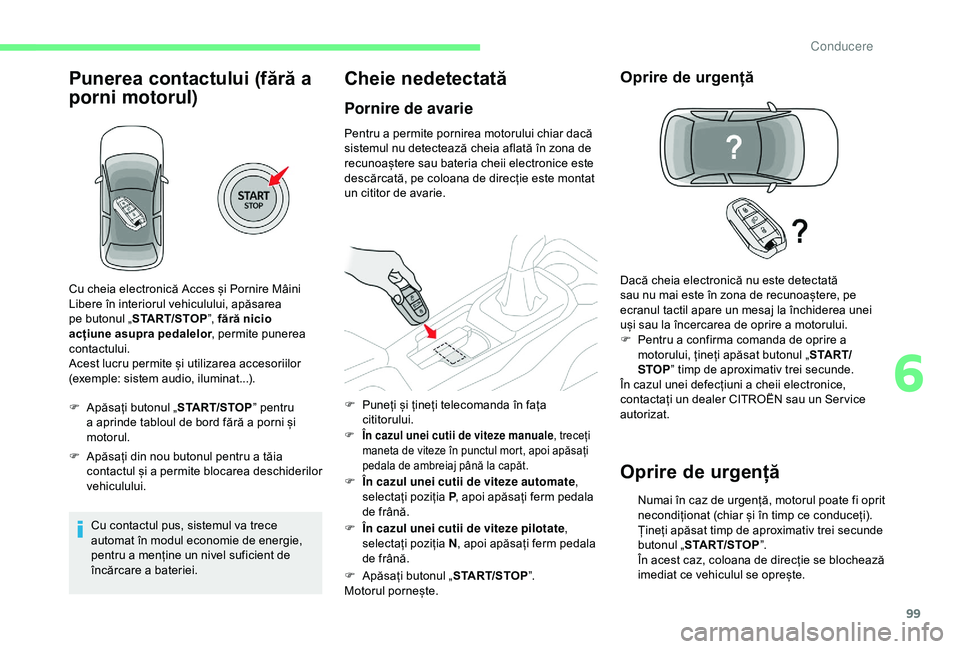

Punerea contactului (fără a
porni motorul)
F Apăsați butonul „START/STOP” pentru
a aprinde tabloul de bord fără a porni și
motorul.
F

A
păsați din nou butonul pentru a tăia
contactul și a permite blocarea deschiderilor
vehiculului.
Cu contactul pus, sistemul va trece
automat în modul economie de energie,
pentru a menține un nivel suficient de
încărcare a bateriei.
Cheie nedetectată
Pornire de avarie
Pentru a permite pornirea motorului chiar dacă
sistemul nu detectează cheia aflată în zona de
recunoaștere sau bateria cheii electronice este
descărcată, pe coloana de direcție este montat
un cititor de avarie.
F În cazul unei cutii de viteze manuale , treceți
maneta de viteze în punctul mort, apoi apăsați
pedala de ambreiaj până la capăt.
F În cazul unei cutii de viteze automate ,
selectați poziția P , apoi apăsați ferm pedala
de frână.
F

Î
n cazul unei cutii de viteze pilotate ,
selectați poziția N , apoi apăsați ferm pedala
de frână.
F

A
păsați butonul „ START/STOP”.
Motorul pornește.
Oprire de urgență
Oprire de urgență
Cu cheia electronică Acces și Pornire Mâini
Libere în interiorul vehiculului, apăsarea
pe butonul „ START/STOP ”, fără nicio
acțiune asupra pedalelor , permite punerea
contactului.
Acest lucru permite și utilizarea accesoriilor
(exemple: sistem audio, iluminat...).
F

P
uneți și țineți telecomanda în fața
cititorului. Dacă cheia electronică nu este detectată
sau nu mai este în zona de recunoaștere, pe
ecranul tactil apare un mesaj la închiderea unei
uși sau la încercarea de oprire a motorului.
F

Pe
ntru a confirma comanda de oprire a
motorului, țineți apăsat butonul „ S TA R T/
STOP ” timp de aproximativ trei secunde.
În cazul unei defecțiuni a cheii electronice,
contactați un dealer CITROËN sau un Ser vice
autorizat.
Numai în caz de urgență, motorul poate fi oprit
necondiționat (chiar și în timp ce conduceți).
Țineți apăsat timp de aproximativ trei secunde
butonul „ START/STOP ”.
În acest caz, coloana de direcție se blochează
imediat ce vehiculul se oprește.
6
Conducere

106
La cuplarea mersului înapoi se aude un
semnal sonor.
Dacă este solicitată cuplarea mersului înapoi
în timpul rulării, martorul de avertizare N se
aprinde intermitent, iar cutia de viteze trece
automat în punctul mort.
Pentru cuplarea treptei de mers înapoi,
imobilizați vehiculul și apoi, cu piciorul pe frână,
apăsați comanda N , apoi R.
Oprirea vehiculului
Înainte de a opri motorul, puteți:
-
s ă apăsați comanda N pentru a aduce cutia
în punctul mort,
sau
-

s
ă lăsați o treaptă cuplată; în acest caz,
vehiculul nu va putea fi deplasat.
În toate cazurile de staționare, este
imperativă acționarea frânei de
parcare , pentru imobilizarea vehiculului.
În cazul imobilizării vehiculului cu motorul
în funcțiune, este imperativă selectarea
punctului mort N . Înainte de orice inter venție în
compartimentul motorului, verificați dacă
este activată comanda N și este acționată
frâna de parcare.
Eroare de funcționare
Atunci când contactul este pus,
aprinderea acestui martor luminos,
însoțită de un semnal sonor și de un
mesaj, indică o defecțiune a cutiei
de viteze.
Apelați la un dealer CITROËN sau la un Ser vice
autorizat pentru a efectua o verificare.
Indicator de schimbare a
treptei
Acest sistem favorizează reducerea
consumului de carburant, recomandând treapta
de viteză adecvată.
Funcționare
În funcție de modul de conducere și de
echiparea vehiculului, sistemul vă poate indica
să săriți peste una sau mai multe trepte de
viteză. Puteți urma această indicație, fără a
trece prin treptele intermediare.
Sistemul este activ numai la vehiculele
echipate cu o cutie de viteze manuală.
În cazul versiunilor Diesel BlueHDi cu o cutie
de viteze manuală, în anumite situații sistemul
poate să vă propună să alegeți punctul mort,
pentru a putea trece motorul în stare de veghe
(modul STOP al sistemului Stop & Start). În
acest caz, pe tabloul de bord se afișează N .
Exemplu:
-
S
unteți în treapta a treia.
-
A
păsați pe pedala de accelerație.
-
S
istemul poate să vă propună să cuplați o
treaptă superioară.
Recomandările de cuplare a unei trepte
de viteză au caracter informativ. De fapt,
configurația traseului, traficul sau siguranța
rămân elementele esențiale pentru alegerea
treptei optime de viteză. Șoferul alege dacă ia
în considerare sau nu indicațiile sistemului.
Această funcție nu poate fi dezactivată.
Informația apare pe tabloul de bord, sub forma
unei săgeți.
Conducere

107
Sistemul alege indicația de schimbare a
treptei în funcție de condițiile de rulare
(pantă, încărcare etc.) și de solicitarea
venită din partea șoferului (cerere de
putere, accelerare, frânare etc.).
Sistemul nu vă va propune niciodată:
-
s
ă cuplați prima treaptă,
-

s
ă cuplați treapta de mers înapoi.
-

s
ă cuplați o treaptă inferioară.
La vehiculele echipate cu cutie de viteze
manuală, săgeata poate fi însoțită de
numărul treptei propuse.
Asistare la pornirea în
pantă
Sistem ce menține vehiculul imobilizat un
inter val scurt de timp (aproximativ două
secunde) la pornirea în pantă, pentru a vă oferi
timpul necesar să mutați piciorul de pe pedala
de frână pe cea de accelerație.
Această funcție nu este activă decât dacă:
-

v
ehiculul a fost complet imobilizat cu
piciorul pe pedala de frână,
-

s
unt reunite unele condiții de înclinare,
-

u
șa șoferului este închisă.
Funcția de asistare la pornirea în pantă nu
poate fi dezactivată. Nu ieșiți din vehicul cât timp acesta
este menținut de sistemul de asistare la
pornirea în pantă.
Dacă trebuie să părăsiți vehiculul cu
motorul pornit, acționați manual frâna
de parcare. Apoi verificați ca martorul
de avertizare al frânei de parcare să fie
aprins continuu pe tabloul de bord.
Eroare de funcționare
La pornirea vehiculului în rampă, acesta
este menținut o perioadă scur tă imediat ce
eliberați pedala de frână.
La vehiculele cu cutie de viteze manuală
:
dacă este cuplată prima treaptă sau selectorul
de viteze este în punctul mort.
La vehiculele cu cutie de viteze automată :
dacă vă aflați în poziția D sau M .
La vehiculele cu cutie de viteze pilotată : dacă
selectorul este în poziția D .În pantă descendentă, când vehiculul este
oprit și după cuplarea treptei de mers
înapoi, vehiculul este menținut scur t timp
imediat ce eliberați pedala de frână.
În caz de anomalie a sistemului, acest martor
se aprinde insoțit de un mesaj. Consultați un
dealer CITROËN sau un Ser vice autorizat
pentru a verifica sistemul.
Stop & Start
Sistemul Stop & Start trece temporar motorul
în stare de veghe – mod STOP – pe durata
fazelor de oprire din circulație (semafoare,
ambuteiaje etc.). Motorul pornește din nou
automat – mod START – imediat ce doriți să
reporniți.
Repornirea se realizează instantaneu, rapid și
în liniște.
6
Conducere

108
Per fect adaptat utilizării urbane, sistemul Stop
& Start reduce consumul de carburant, emisiile
de noxe și nivelul de zgomot la opriri.
Trecere motor în modul
STOP
Acest martor se aprinde pe tabloul
de bord și motorul trece automat în
stare de veghe.
-

Î

n cazul cutiei de viteze manuale , dacă
viteza este mai mică decât 3
km/h sau
vehiculul este oprit (în funcție de versiune),
când aduceți maneta de viteze la punctul
mort și eliberați pedala de ambreiaj.
-

Î

n cazul cutiei de viteze automată , dacă
viteza este mai mică decât 3
km/h sau
vehiculul este oprit (în funcție de versiune),
când apăsați pedala de frână sau treceți
maneta de viteze în poziția N .
-

Î

n cazul cutiei de viteze pilotate , dacă
viteza este mai mică decât 3
km/h sau
vehiculul este oprit (în funcție de versiune),
când apăsați pedala de frână sau treceți
maneta de viteze în poziția N .
Contor de timp al Stop & Star t.
(minute/secunde sau ore/minute) Dacă vehiculul este echipat cu acest sistem, un
contor de timp însumează duratele petrecute în
mod STOP pentru un parcurs.
Acesta revine la zero la fiecare punere a
contactului.
Pentru confort, în timpul unei manevre de
parcare, modul STOP este indisponibil
timp de câteva secunde după decuplarea
mersului înapoi.
Sistemul Stop & Start nu influențează
funcțiile vehiculului, cum ar fi frânarea,
direcția asistată etc.
Nu alimentați cu carburant când motorul
este în modul STOP; este imperativă
tăierea contactului cu butonul „START/
STO P ”.
Cazuri particulare: mod STOP
indisponibil
Modul STOP nu se activează atunci când:
- v ehiculul se află pe o suprafață puternic înclinată
(urcarea rampelor sau coborârea pantelor),
-

u
șa șoferului este deschisă,
-

c
entura de siguranță a șoferului nu este cuplată,
-

v
iteza vehiculului nu a depășit 10 km/h de la
ultima pornire cu cheia,
-

m
otorul trebuie să rămână în funcțiune pentru a
menține confortul termic în habitaclu,
-

d
ezaburirea este pornită,
- anumite condiții speciale (încărcarea bateriei, temperatura motorului, asistența la
frânare, climatizarea etc.) impun acest lucru
pentru a păstra controlul asupra sistemului.
Trecere motor în modul
S TA R T
Acest martor se stinge și motorul
pornește automat: În acest caz, martorul clipește
câteva secunde, apoi se stinge.
Această funcționare este per fect normală.
- În cazul unei cutii de viteze manuale ,
când apăsați complet pedala de ambreiaj.
-

Î
n cazul unei cutii de viteze automate :
•

c
u selectorul de viteze în poziția D sau M ,
când eliberați pedala de frână,
•

d
acă selectorul de viteze este în poziția
N și pedala de frână este eliberată, la
aducerea manetei de viteze în poziția D
sau M ,
•

s
au când cuplați treapta de mers înapoi.
Conducere

109
- În cazul unei cutii de viteze pilotate:
• c u maneta de viteze în poziția D , când
eliberați pedala de frână,
•

d
acă maneta de viteze este în poziția
N și pedala de frână este eliberată, la
aducerea manetei de viteze în poziția
D,
•

s
au când cuplați treapta de mers înapoi.
Cazuri particulare: START se
activează automat
Din motive de siguranță și confort, modul
START se activează automat atunci când:
-
d
eschideți ușa șoferului,
-

c
entura de siguranță a șoferului este
decuplată,
-

v
iteza vehiculului depășește 11 km/h (în
cazul cutiei de viteze pilotate),
-

u
nele condiții speciale (încărcarea bateriei,
temperatura motorului, asistarea la frânare,
temperatura exterioară etc.) necesită
funcționarea motorului pentru a controla
sistemul sau vehiculul.
Neutralizare/Reactivare
În unele cazuri, cum ar fi menținerea
confortului termic în habitaclu, poate fi utilă
dezactivarea sistemului Stop & Start.
Sistemul poate fi dezactivat în orice moment,
de la punerea contactului.
Dacă motorul se află în modul STOP, acesta
repornește imediat.
Sistemul Stop & Start se reactivează automat
la fiecare punere a contactului.
F

Î
n meniul Conducere/Vehicul
de pe ecranul tactil, selectați
fila „ Acces rapid ”, apoi „Stop &
Start ”.
Deschiderea capotei motorului
Înainte de orice inter venție sub capota
motorului, dezactivați sistemul Stop &
Start, pentru a evita orice risc de rănire
generat de o trecere automată în modul
S TA R T. Conducere pe un drum inundat
Înainte de a pătrunde într-o zonă inundată,
se recomandă insistent dezactivarea
sistemului Stop & Start.
Pentru mai multe informații privind
Recomandările de conducere
, în special
pe drumuri inundate, consultați secțiunea
corespunzătoare.
Eroare de funcționare
În cazul defectării sistemului, acest
martor luminos clipește intermitent
pe tabloul de bord.
Apelați la un dealer CITROËN sau la un
Ser vice autorizat pentru a efectua o verificare.
Dacă apare o defecțiune atunci când motorul
este în modul STOP, vehiculul se poate bloca.
Toți martorii de pe tabloul de bord se aprind.
În acest caz, este necesară tăierea contactului
și repornirea motorului.
În funcție de versiune, poate să apară
un mesaj de avertizare pentru a solicita
trecerea la punctul mort (comanda N ) și
apăsarea pedalei de frână.
Trebuie să tăiați contactul și să porniți din
nou motorul.
În acest caz, martorul clipește
câteva secunde, apoi se stinge.
Această funcționare este per fect normală.
6
Conducere

110

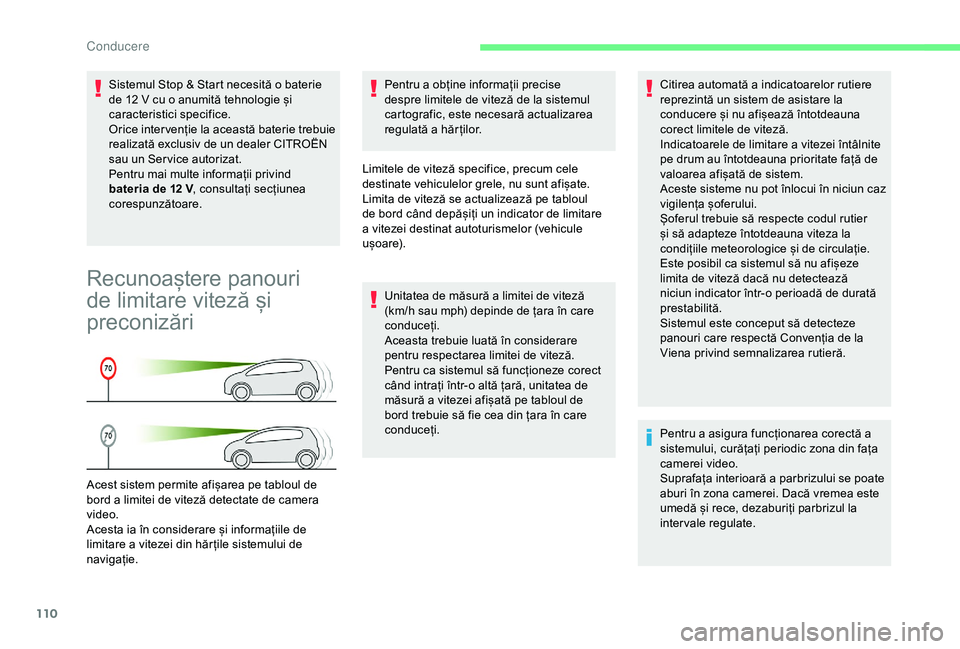

Sistemul Stop & Start necesită o baterie
de 12 V cu o anumită tehnologie și
caracteristici specifice.
Orice inter venție la această baterie trebuie
realizată exclusiv de un dealer CITROËN
sau un Ser vice autorizat.
Pentru mai multe informații privind
bateria de 12
V, consultați secțiunea
corespunzătoare.
Recunoaștere panouri
de limitare viteză și
preconizări
Acest sistem permite afișarea pe tabloul de
bord a limitei de viteză detectate de camera
video.
Acesta ia în considerare și informațiile de
limitare a vitezei din hăr țile sistemului de
navigație. Pentru a obține informații precise
despre limitele de viteză de la sistemul
cartografic, este necesară actualizarea
regulată a hăr ților.
Limitele de viteză specifice, precum cele
destinate vehiculelor grele, nu sunt afișate.
Limita de viteză se actualizează pe tabloul
de bord când depășiți un indicator de limitare
a vitezei destinat autoturismelor (vehicule
u ș o a r e).
Unitatea de măsură a limitei de viteză
(km/h sau mph) depinde de țara în care
conduceți.
Aceasta trebuie luată în considerare
pentru respectarea limitei de viteză.
Pentru ca sistemul să funcționeze corect
când intrați într-o altă țară, unitatea de
măsură a vitezei afișată pe tabloul de
bord trebuie să fie cea din țara în care
conduceți. Citirea automată a indicatoarelor rutiere
reprezintă un sistem de asistare la
conducere și nu afișează întotdeauna
corect limitele de viteză.
Indicatoarele de limitare a vitezei întâlnite
pe drum au întotdeauna prioritate față de
valoarea afișată de sistem.
Aceste sisteme nu pot înlocui în niciun caz
vigilența șoferului.
Șoferul trebuie să respecte codul rutier
și să adapteze întotdeauna viteza la
condițiile meteorologice și de circulație.
Este posibil ca sistemul să nu afișeze
limita de viteză dacă nu detectează
niciun indicator într-o perioadă de durată
prestabilită.
Sistemul este conceput să detecteze
panouri care respectă Convenția de la
Viena privind semnalizarea rutieră.
Pentru a asigura funcționarea corectă a
sistemului, curățați periodic zona din fața
camerei video.
Suprafața interioară a parbrizului se poate
aburi în zona camerei. Dacă vremea este
umedă și rece, dezaburiți parbrizul la
intervale regulate.
C

138
Dacă vehiculul este echipat cu sistemul
Stop & Start, nu efectuați niciodată o
alimentare cu carburant când motorul este
în modul STOP; este imperativă tăierea
contactului utilizând cheia sau butonul
„START/STOP”, dacă vehiculul dvs. are
Acces și Pornire Mâini Libere.
Tăierea alimentării cu
carburant
Vehiculul este echipat cu un dispozitiv de
siguranță, care realizează întreruperea
alimentării cu carburant în caz de impact.
Selector de carburant
(Diesel)
(În funcție de țara de comercializare.)
Dispozitiv mecanic ce împiedică introducerea
de benzină în rezer vorul de motorină. Se evită
defectarea motoarelor din această cauză.
Funcționare
Rămâne posibilă alimentarea dintr-o
canistră.
Pentru a asigura o bună scurgere a
carburantului, apropiați gura canistrei, fără
a o atinge de selectorul de carburant și
turnați încet.Deplasări în străinătate
Pistoalele de alimentare diesel pot diferi
de la o țară la alta; prezența selectorului
de carburant poate împiedica alimentarea.
Nu toate vehiculele cu motoare diesel sunt
echipate cu selector de carburant. De
aceea, înainte de a pleca în străinătate,
vă recomandăm să verificați la un dealer
CITROËN dacă vehiculul este adaptat
sistemului de distribuție utilizat în țara în
care veți circula.
La introducerea pistoletului pompei de benzină
într-un rezer vor de motorină, pistoletul de
alimentare cu benzină este blocat de o clapetă.
Sistemul rămâne blocat și împiedică alimentarea.
Nu insistați. Introduceți în gura de alimentare
a rezer vorului un pistolet de alimentare cu
motorină.
Lanțuri pentru zăpadă
În condiții de iarnă, lanțurile
pentru zăpadă îmbunătățesc
tracțiunea și comportamentul
vehiculului la frânare.
Lanțurile pentru zăpadă pot fi montate
doar pe roțile față. Nu pot fi montate pe
roțile de rezer vă de tip „galet”.
Aveți în vedere reglementările specifice
fiecărei țări în ceea ce privește utilizarea
lanțurilor pentru zăpadă și viteza maximă
autorizată.
Informații practice

143
Sarcina maximă repartizată pe barele de
acoperiș, pentru o înălțime de încărcare
de maximum 40 cm: 80 kg.
Deoarece această valoare se poate
modifica, vă rugăm să verificați sarcina
maximă menționată în instrucțiunile
primite cu barele suport pe acoperiș.
Dacă înălțimea depășește 40
cm, adaptați
viteza vehiculului în funcție de profilul
drumului, pentru a nu deteriora barele
suport pe acoperiș și punctele de fixare
pe vehicul.
Verificați legislația țării în care vă aflați
privind transportul obiectelor cu lungimi
mai mari decât cea a vehiculului.
Capotă motor
Deschidere
F Deschideți ușa stângă față. F
T
rageți spre dumneavoastră maneta de
deblocare din partea de jos a cadrului ușii.
F
R
idicați maneta de deblocare și deschideți
capota motorului.
F
D
esprindeți tija de susținere și introduceți-o
în locașul de fixare pentru a ține capota
ridicată.
Închidere
F Scoateți tija de susținere din locașul de susținere.
F P rindeți tija în locașul său.
F

C
oborâți capota și dați-i drumul la sfârșitul cursei.
Poziția manetei interioare împiedică
deschiderea capotei cât timp ușa stânga
față este închisă.
F Trageți de capotă pentru a o verifica dacă este blocată corespunzător.
Când motorul este cald, manipulați
cu grijă comanda exterioară și tija de
susținere a capotei (pericol de arsuri),
utilizând zona protejată.
Atunci când capota este deschisă, aveți
grijă să nu loviți agățătoarea de siguranță.
Nu deschideți capota în caz de vânt
puternic.
Electroventilatorul poate porni după
oprirea motorului: atenție la obiectele
sau hainele care s-ar putea prinde în
elice. Înainte de orice inter venție în
compartimentul motorului, dezactivați
sistemul Stop & Start pentru a evita orice
risc de rănire asociat unei declanșări
automate a modului START.
7
Informații practice
