2019 CITROEN BERLINGO VAN stop start

190
Nível de aditivo de gasóleo
(diesel com filtro de
partículas)
ouO nível mínimo do depósito de aditivo
é indicado pelo acendimento fixo da
luz avisadora, acompanhado por um
sinal sonoro e por uma mensagem
de nível de aditivo do filtro de
partículas demasiado baixo.
Reposição do nível
A reposição do nível deste aditivo deverá ser
efetuada, rápida e imperativamente, pela rede
CITROËN ou por uma oficina autorizada.
Nível de AdBlue
É acionado um alerta quando se atinge o nível
de reserva.
Para evitar a imobilização do veículo, em
conformidade com os regulamentos, tem de o
abastecer com AdBlue.
Ver i fi c aç õ es
Salvo indicação contrária, verifique estes
componentes em conformidade com o plano
de manutenção do construtor e em função da
motorização do seu veículo.
Caso contrário, solicite que estes sejam
verificados pela rede CITROËN ou uma oficina
autorizada.
Bateria de 12 V
A bateria não necessita de manutenção.
Todavia, verifique regularmente se os
terminais estão corretamente apertados
(versões sem terminais de libertação
rápida) e se as ligações estão limpas.
Para mais informações sobre as
precauções a tomar antes de uma
operação na bateria de 12
V, consulte a
secção correspondente.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12
V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente pela rede CITROËN ou
uma oficina autorizada.
Filtro, ar
Em função do meio ambiente (por
exemplo, atmosfera poeirenta) e da
utilização do veículo (por exemplo,
condução urbana), substitua- o, se
necessário, com uma frequência
duas vezes superior .
Filtro, habitáculo
Em função do meio ambiente (por
exemplo, atmosfera poeirenta) e da
utilização do veículo (por exemplo,
condução urbana), substitua- o, se
necessário, com uma frequência
duas vezes superior .
Um filtro do habitáculo obstruído pode
prejudicar o desempenho do sistema
de ar condicionado e gerar odores
desagradáveis.
Filtro de óleo
Substitua o filtro de óleo a cada
mudança de óleo do motor.
No inverno (temperaturas abaixo de zero), tem
de ser utilizado um anticongelante adequado
às condições vigentes, de forma a preser var
os elementos do sistema (bomba, depósito,
condutas, etc.).
O enchimento com água pura é proibido
em quaisquer circunstâncias (risco de
congelamento, depósitos de calcário, etc.).
Para mais informações sobre AdBlue,
o sistema SCR e, em particular, sobre
o abastecimento, consulte a secção
correspondente.
Informações práticas

213

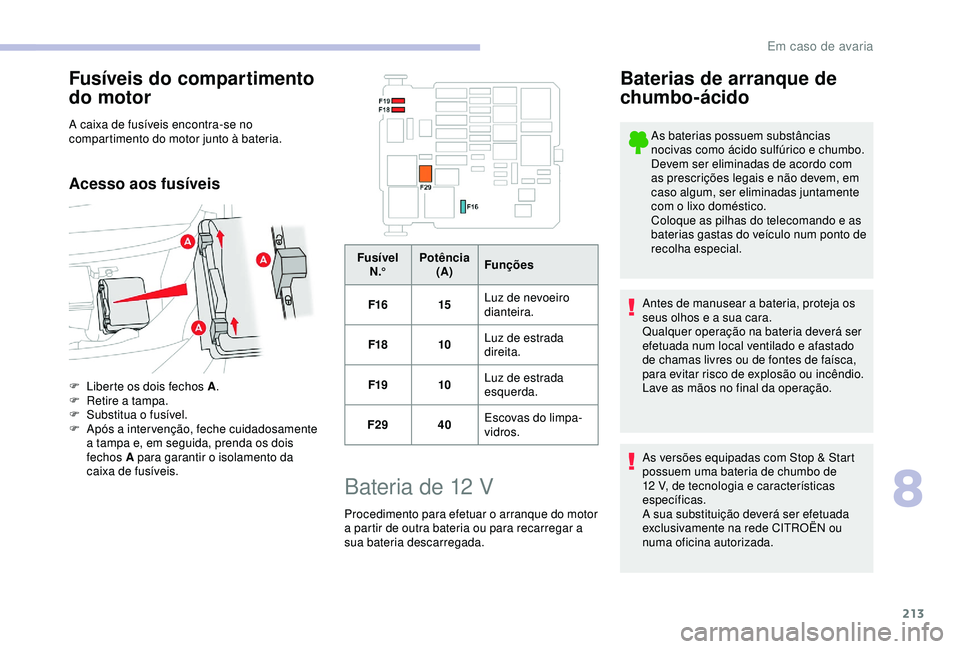

Fusíveis do compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Acesso aos fusíveis
F Liberte os dois fechos A.
F R etire a tampa.
F

S
ubstitua o fusível.
F

A
pós a inter venção, feche cuidadosamente
a tampa e, em seguida, prenda os dois
fechos A para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Potência
(A) Funções
F16 15Luz de nevoeiro
dianteira.
F18 10Luz de estrada
direita.
F19 10Luz de estrada
esquerda.
F29 40Escovas do limpa-
vidros.
Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a
sua bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto de
recolha especial.
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12
V, de tecnologia e características
específicas.
A sua substituição deverá ser efetuada
exclusivamente na rede CITROËN ou
numa oficina autorizada.
8
Em caso de avaria

214

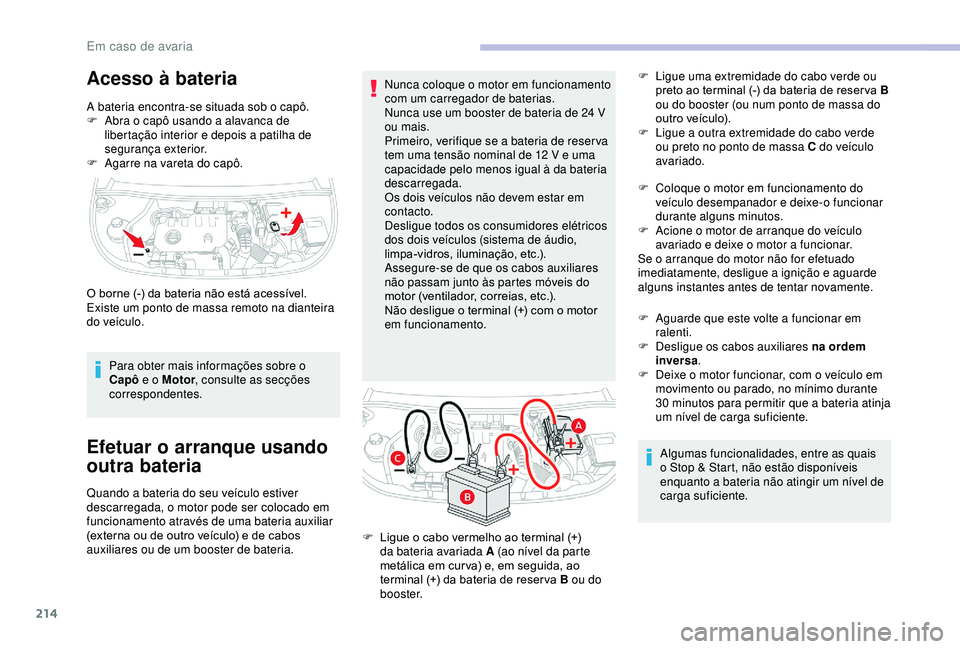

Acesso à bateria
A bateria encontra-se situada sob o capô.
F A bra o capô usando a alavanca de
libertação interior e depois a patilha de
segurança exterior.
F

A
garre na vareta do capô.
Para obter mais informações sobre o
Capô e o Motor , consulte as secções
correspondentes.
Efetuar o arranque usando
outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria auxiliar
(externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria. Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca use um booster de bateria de 24
V
ou mais.
Primeiro, verifique se a bateria de reser va
tem uma tensão nominal de 12 V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-vidros, iluminação, etc.).
Assegure-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correias, etc.).
Não desligue o terminal (+) com o motor
em funcionamento.
O borne (-) da bateria não está acessível.
Existe um ponto de massa remoto na dianteira
do veículo. F
C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F
A
cione o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de tentar novamente.
F
A
guarde que este volte a funcionar em
ralenti.
F
D
esligue os cabos auxiliares na ordem
inversa .
F
D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30 minutos para permitir que a bateria atinja
um nível de carga suficiente.
Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
F

L
igue o cabo vermelho ao terminal (+)
da bateria avariada A (ao nível da parte
metálica em cur va) e, em seguida, ao
terminal (+) da bateria de reser va B ou do
b o o s t e r. F

L
igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria de reser va B
ou do booster (ou num ponto de massa do
outro veículo).
F
L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
Em caso de avaria

215
Recarregar a bateria com
um carregador de bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Em alguns casos, pode ser necessário
carregar a bateria:
-
s
e utilizar o veículo apenas para trajetos
curtos,
-

a
o prever uma imobilização prolongada do
veículo durante várias semanas.
Contacte a rede CITROËN ou uma oficina
autorizada.
Se pensar ser o próprio a carregar
a bateria do veículo, use apenas um
carregador compatível com baterias de
chumbo-ácido com uma tensão nominal
de 12
V.
Siga as instruções fornecidas pelo
fabricante do carregador.
Nunca inverta as polaridades.
Não é necessário desligar a bateria.
F

D
esligue a ignição.
F

D
esligue todos os consumidores elétricos
(sistema de áudio, luzes, limpa-vidros, etc.). F

D
esligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique o estado dos cabos do
carregador.
F

S
e presente no seu veículo, eleve a tampa
em plástico do borne (+).
F

L
igue os cabos ao carregador B da
seguinte forma:
-

o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
F

N
o final da operação de carga, desligue o
carregador B antes dos cabos da bateria A .Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo pela rede CITROËN ou
por uma oficina autorizada que verificará
se os componentes internos não estão
danificados e se o recipiente não está
partido, o que implicaria um risco de fuga
de ácido tóxico e corrosivo.
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
do veículo durante largo período de tempo.
Antes de desligar a bateria:
F

f
eche os vidros e as portas antes de
desligar a bateria, Na presença desta etiqueta, é imperativo
utilizar apenas um carregador de 12
V,
para evitar a degradação irreversível dos
equipamentos elétricos associados ao
sistema Stop & Start.
8
Em caso de avaria

216
Braçadeira do terminal de
bloqueio rápido
Desligar o terminal (+)
Voltar a ligar o terminal (+)
F Eleve o manípulo A ao máximo para desbloquear a braçadeira B .
F

R
etire a abraçadeira B levantando-a.
F Eleve o manípulo A ao máximo.
F S ubstitua a braçadeira B aberta no terminal (+) .
F

E
mpurre a braçadeira B ao máximo para baixo.
F

B
aixe o manípulo A para bloquear a braçadeira
B .
F desligue todos os consumidores elétricos
(sistema de áudio, limpa-vidros, luzes, etc.).
F

de
sligue a ignição e aguarde cerca de
quatro minutos.
Após ter acedido à bateria, desligue apenas o
terminal (+).
Não force a alavanca dado ser impossível
o trancamento se a braçadeira não estiver
bem posicionada; reinicie o procedimento.
Após voltar a ligar a bateria
Após voltar a ligar a bateria, ligue a ignição
e aguarde 1 minuto antes de ligar o motor,
para permitir a inicialização dos sistemas
eletrónicos.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte a rede
CITROËN ou uma oficina autorizada. Aquando do trajeto após o primeiro
arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
exterior e do estado de carga da bateria
(até cerca de 8 horas).
Reboque
Procedimento para fazer rebocar o seu veículo
ou para rebocar outro veículo utilizando uma
argola de reboque amovível. Com base na secção correspondente, deverá
efetuar a reinicialização de alguns sistemas,
como:
-
c
have de telecomando ou chave eletrónica
(dependendo da versão),
-
o
s vidros elétricos,
-
a
s portas elétricas,
-
a d
ata e hora,
-
as
estações de rádio memorizadas.
Acesso ao anel
Para mais informações sobre o Kit
de ferramentas
, consulte a secção
correspondente.
Em caso de avaria
