Page 225 of 271

Auton hoito223Toista tarkastusmenettely ajet‐
tuasi vielä 10 km mutta ei yli
10 minuuttia tarkastaaksesi, että
paine ei ole enää laskenut.
Jos rengaspaine on laskenut
150 kPa:n (1,5 baarin) alapuo‐
lelle, autoa ei saa enää käyttää.
Käänny korjaamon puoleen.
17. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Huomautus
Korjatun renkaan ajo-ominaisuudet ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 min ajaksi.
Sisäänrakennettu ylipaineventtiili
avautuu 700 kPa:n (7 baarin)
kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.
Pyörän vaihto
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Aseta tarvittaessa kiila vaihdetta‐
vaan pyörään nähden vinosti
vastakkaisen pyörän alle.
● Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valinta‐
vipu asentoon P.
● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.● Älä ryömi nosturin varassa olevan auton alle.
● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Puhdista pyöränpultit, ennen kuin kiinnität ne takaisin.9Varoitus
Älä voitele pyöränpultteja.
Kiristysmomentit
Huomio
Jos auto on varustettu alumiini‐
vanteilla, kiristä pyöränmuttereita
käsin ainakin viisi ensimmäistä
kierrosta.
Vanteita on kahdentyyppisiä ja niillä
on eri pultit ja kiristysarvot.
Page 226 of 271

224Auton hoitoKiristysmomentti alumiinivanteille on100 Nm.
Kiristysmomentti teräsvanteille on
115 Nm.
Käytä kutakin vannetyyppiä varten oikeita pyöränpultteja.
Nostokohdat
Näytetyt nostokohdat koskevat
nostovarsien ja talvi/kesärenkaiden
vaihtamisessa käytettävien lisävarus‐ tenostureiden käyttöä.
Nostoalustan takavarsi tulee asettaa
auton sopivan nostokohdan keskelle.
Nostoalustan etuvarsi tulee asettaa
auton sopivan nostokohdan keskelle.
Varapyörä
Varapyörä voidaan luokitella tilapäis‐
varapyöräksi, jos sen koko eroaa
muista asennetuista renkaista tai
maan lainsäädäntö niin määrittelee.
Tällöin on noudatettava suurinta
sallittua nopeutta, vaikka varapyö‐
rässä ei olisi sitä osoittavaa tarraa.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
Page 227 of 271

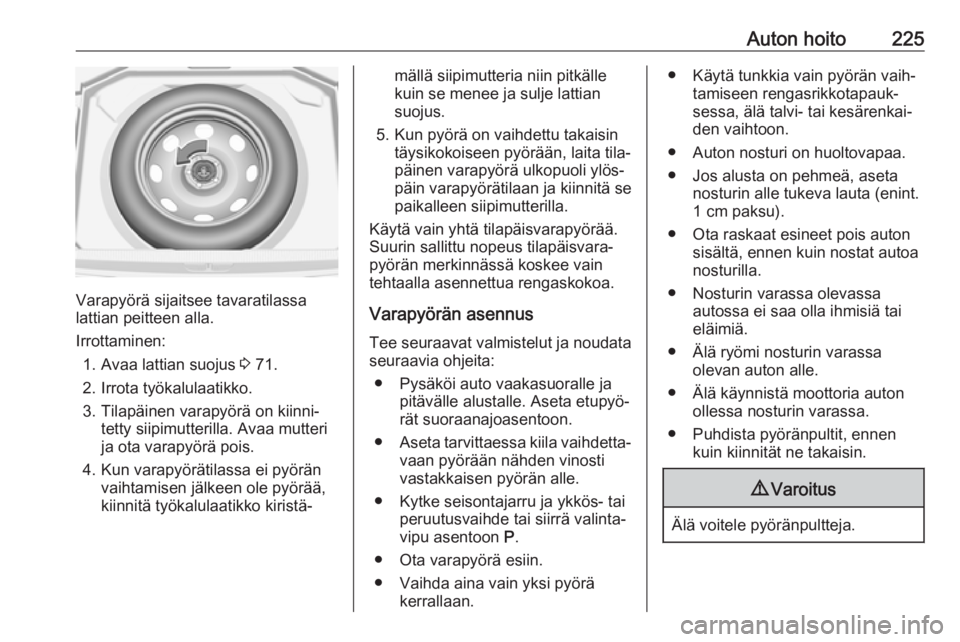

Auton hoito225
Varapyörä sijaitsee tavaratilassa
lattian peitteen alla.
Irrottaminen: 1. Avaa lattian suojus 3 71.
2. Irrota työkalulaatikko.
3. Tilapäinen varapyörä on kiinni‐ tetty siipimutterilla. Avaa mutterija ota varapyörä pois.
4. Kun varapyörätilassa ei pyörän vaihtamisen jälkeen ole pyörää,
kiinnitä työkalulaatikko kiristä‐
mällä siipimutteria niin pitkälle
kuin se menee ja sulje lattian
suojus.
5. Kun pyörä on vaihdettu takaisin täysikokoiseen pyörään, laita tila‐
päinen varapyörä ulkopuoli ylös‐
päin varapyörätilaan ja kiinnitä se
paikalleen siipimutterilla.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu nopeus tilapäisvara‐
pyörän merkinnässä koskee vain
tehtaalla asennettua rengaskokoa.
Varapyörän asennus
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Aseta tarvittaessa kiila vaihdetta‐
vaan pyörään nähden vinosti
vastakkaisen pyörän alle.
● Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valinta‐vipu asentoon P.
● Ota varapyörä esiin.
● Vaihda aina vain yksi pyörä kerrallaan.● Käytä tunkkia vain pyörän vaih‐tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.
● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Puhdista pyöränpultit, ennen kuin kiinnität ne takaisin.9Varoitus
Älä voitele pyöränpultteja.
Page 228 of 271

226Auton hoito9Varoitus
Muista käyttää aina oikeita
pyöränpultteja vaihtaessasi
pyöriä. Varapyörän asentamiseen
voidaan käyttää myös kevytmetal‐ livanteiden pultteja.
● Huomaa, että kevytmetallivantei‐
den pyöränpultteja käytettäessä
kunkin pultin kartiomainen
kosketuspinta kiinnittää varapyö‐ rän. Tässä tapauksessa alusle‐
vyt eivät kosketa varapyörää.
1. Irrota pyöränpulttien suojukset pyöränpulttien suojuksen irrotus‐
työkalulla.
Auton työkalut 3 214.
Teräsvanteet suojuksella: Vedä
pyöränsuojus irti.
Kevytmetallivanteet: Irrota
pyöränpulttien suojukset pyörän‐
pulttien suojuksen irrotustyöka‐
lulla.
2. Käännä pyöränavain ulos ja asenna se varmistaen, että se
asettuu lujasti paikalleen, ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin
ennen pyöränmutteriavaimen
asentamista. Sovitin sijaitsee
työkalulaatikossa 3 214.
3. Varmista, että nosturi on oikein
sijoitettu soveltuvan nostokohdan
alle.
Page 229 of 271

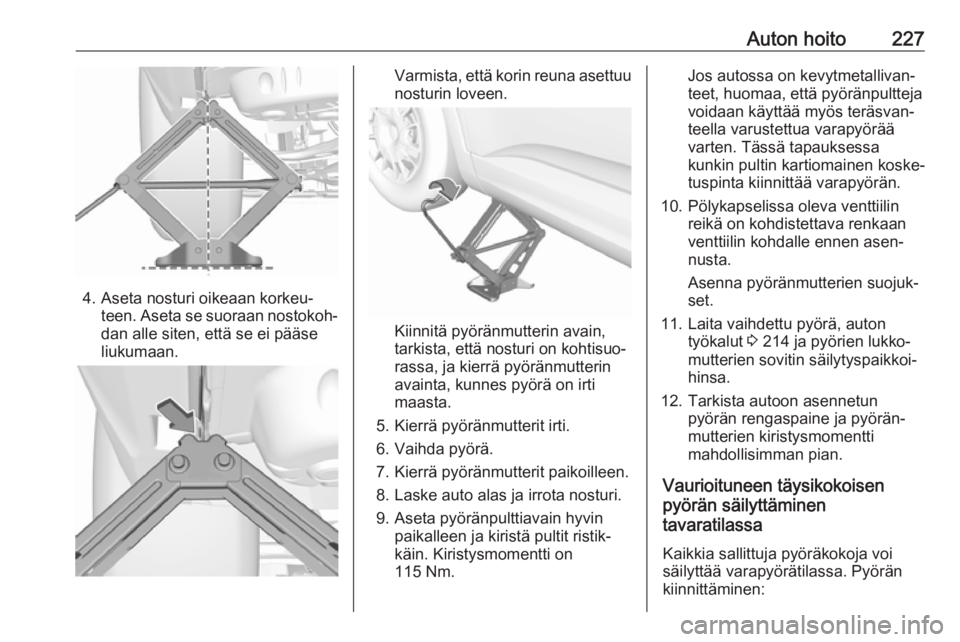

Auton hoito227
4. Aseta nosturi oikeaan korkeu‐teen. Aseta se suoraan nostokoh‐dan alle siten, että se ei pääse
liukumaan.
Varmista, että korin reuna asettuu nosturin loveen.
Kiinnitä pyöränmutterin avain,
tarkista, että nosturi on kohtisuo‐
rassa, ja kierrä pyöränmutterin
avainta, kunnes pyörä on irti
maasta.
5. Kierrä pyöränmutterit irti.
6. Vaihda pyörä.
7. Kierrä pyöränmutterit paikoilleen. 8. Laske auto alas ja irrota nosturi.
9. Aseta pyöränpulttiavain hyvin paikalleen ja kiristä pultit ristik‐
käin. Kiristysmomentti on
115 Nm.
Jos autossa on kevytmetallivan‐
teet, huomaa, että pyöränpultteja voidaan käyttää myös teräsvan‐
teella varustettua varapyörää
varten. Tässä tapauksessa
kunkin pultin kartiomainen koske‐
tuspinta kiinnittää varapyörän.
10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
11. Laita vaihdettu pyörä, auton työkalut 3 214 ja pyörien lukko‐
mutterien sovitin säilytyspaikkoi‐
hinsa.
12. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
mutterien kiristysmomentti
mahdollisimman pian.
Vaurioituneen täysikokoisen
pyörän säilyttäminen
tavaratilassa
Kaikkia sallittuja pyöräkokoja voi
säilyttää varapyörätilassa. Pyörän
kiinnittäminen:
Page 230 of 271

228Auton hoito
1.Irrota keskisuojus, jossa on merk‐
kitunnus, painamalla sisältä.
2. Laita pyörä varapyörätilaan ulko‐ puoli alaspäin.
3. Kiinnitä viallinen pyörä paikalleen siipimutterilla.
4. Rengaskoosta riippuen lattian suojalevyn voi laittaa ulkonevan
pyörän päälle.
Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton
akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava
äärimmäistä varovaisuutta.
Seuraavasta ohjeesta poikkeami‐
sesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai
kummankin auton sähkölaitteiden
vioittuminen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Akun lähellä ei saa käsitellä avotulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa purkautu‐
neen akun kapasiteettia
pienempi.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengätja joiden läpimitta on vähintään
16 mm 2
(dieselmoottoreissa
25 mm 2
).
● Älä irrota tyhjentynyttä auton akkua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle työn aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.
Page 231 of 271

Auton hoito229●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru. Käsivalintai‐ nen vaihteisto joutokäynnillä,
automaattivaihteisto asennossa
P .
Avaa molempien autojen akkujen
plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐ sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan.
4. Kytke mustan kaapelin toinen pää
oman autosi maadoituspistee‐
seen, joka sijaitsee moottoriti‐
lassa.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä toinen moottori 5 minuutin kuluttua. Älä käynnistä
kauemmin kuin 15 sekuntia kerrallaan ja pidä käynnistysten
välillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.
4. Kytke käynnistettävässä autossa jokin sähkölaite esim. ajovalot tai
takalasin lämmitin päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Irrota tulppa.
Hinaussilmukka on auton työkaluissa 3 214.
Page 232 of 271

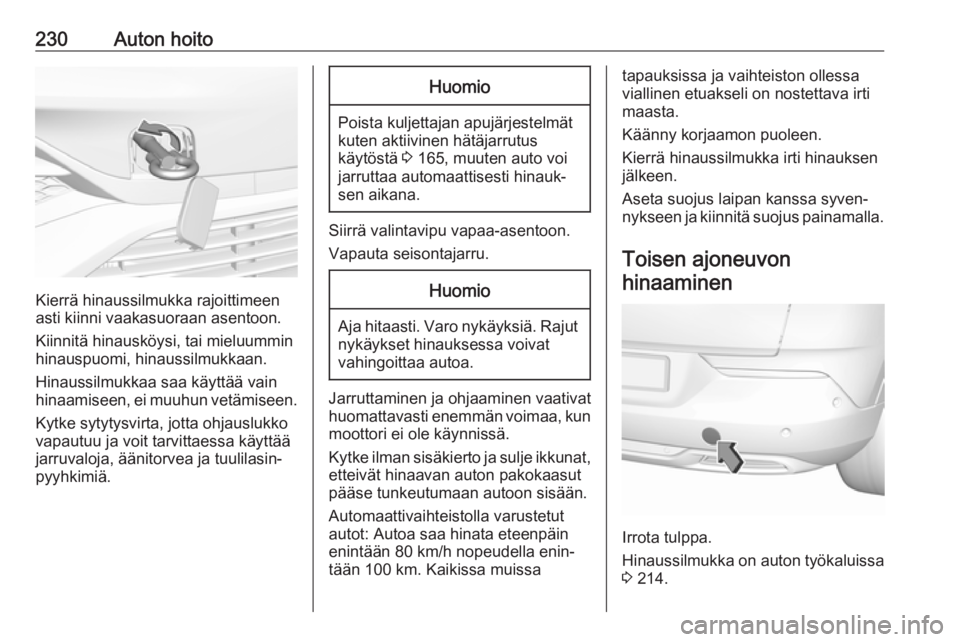

230Auton hoito
Kierrä hinaussilmukka rajoittimeen
asti kiinni vaakasuoraan asentoon.
Kiinnitä hinausköysi, tai mieluummin
hinauspuomi, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Huomio
Poista kuljettajan apujärjestelmät
kuten aktiivinen hätäjarrutus
käytöstä 3 165, muuten auto voi
jarruttaa automaattisesti hinauk‐
sen aikana.
Siirrä valintavipu vapaa-asentoon.
Vapauta seisontajarru.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat
vahingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään.
Automaattivaihteistolla varustetut autot: Autoa saa hinata eteenpäin
enintään 80 km/h nopeudella enin‐
tään 100 km. Kaikissa muissa
tapauksissa ja vaihteiston ollessa
viallinen etuakseli on nostettava irti
maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka irti hinauksen
jälkeen.
Aseta suojus laipan kanssa syven‐
nykseen ja kiinnitä suojus painamalla.
Toisen ajoneuvon hinaaminen
Irrota tulppa.
Hinaussilmukka on auton työkaluissa 3 214.
