2019.75 OPEL GRANDLAND X Manual de Instruções (in Portugues)

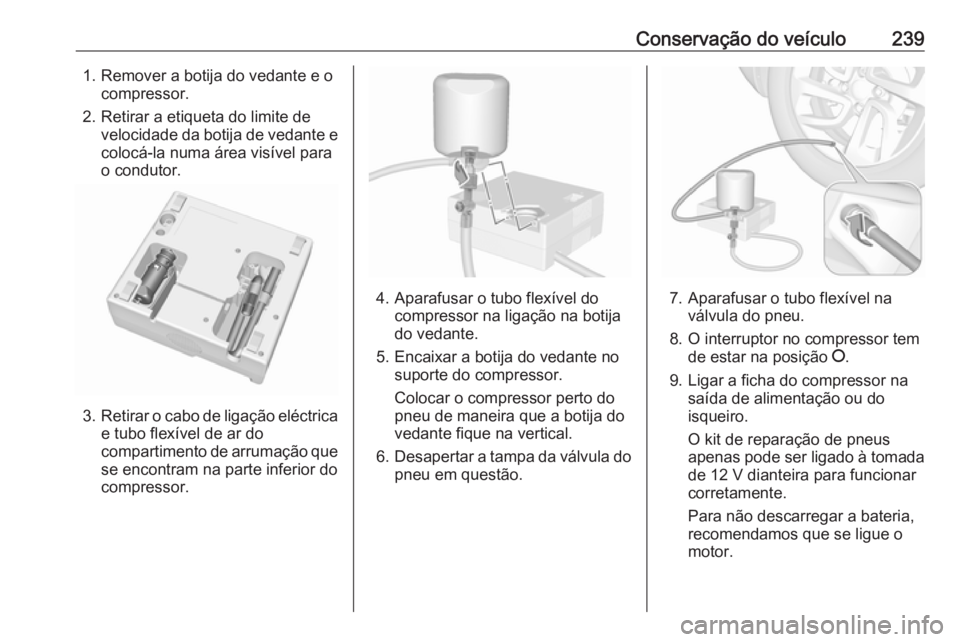

Conservação do veículo2391. Remover a botija do vedante e ocompressor.
2. Retirar a etiqueta do limite de velocidade da botija de vedante ecolocá-la numa área visível parao condutor.
3. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior docompressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no suporte do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
O kit de reparação de pneus
apenas pode ser ligado à tomada
de 12 V dianteira para funcionar
corretamente.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

240Conservação do veículo

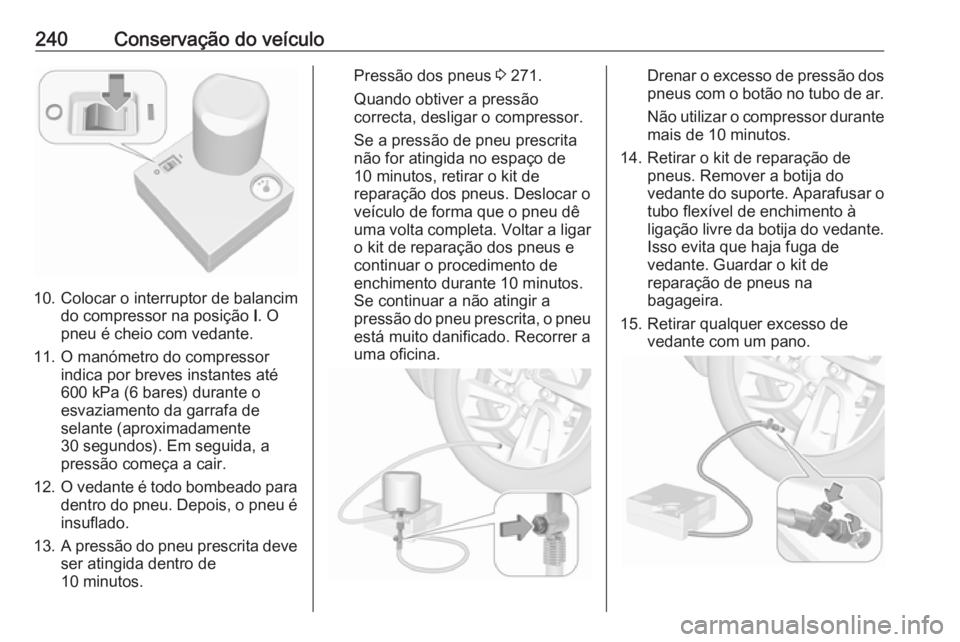

10. Colocar o interruptor de balancimdo compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro do compressor indica por breves instantes até
600 kPa (6 bares) durante o
esvaziamento da garrafa de
selante (aproximadamente
30 segundos). Em seguida, a
pressão começa a cair.
12. O vedante é todo bombeado para
dentro do pneu. Depois, o pneu é insuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos.
Pressão dos pneus 3 271.
Quando obtiver a pressão correcta, desligar o compressor.
Se a pressão de pneu prescrita
não for atingida no espaço de
10 minutos, retirar o kit de
reparação dos pneus. Deslocar o
veículo de forma que o pneu dê
uma volta completa. Voltar a ligar o kit de reparação dos pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu
está muito danificado. Recorrer a
uma oficina.Drenar o excesso de pressão dos
pneus com o botão no tubo de ar.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Remover a botija do
vedante do suporte. Aparafusar o
tubo flexível de enchimento à
ligação livre da botija do vedante.
Isso evita que haja fuga de
vedante. Guardar o kit de
reparação de pneus na bagageira.
15. Retirar qualquer excesso de vedante com um pano.

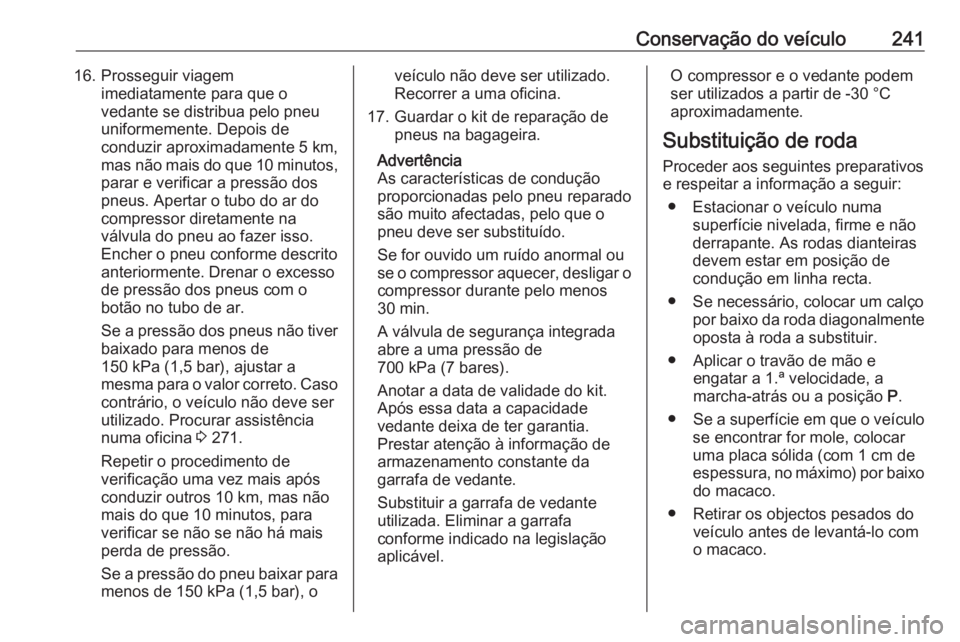

Conservação do veículo24116. Prosseguir viagemimediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente 5 km,
mas não mais do que 10 minutos ,
parar e verificar a pressão dos
pneus. Apertar o tubo do ar do
compressor diretamente na válvula do pneu ao fazer isso.
Encher o pneu conforme descrito
anteriormente. Drenar o excesso
de pressão dos pneus com o
botão no tubo de ar.
Se a pressão dos pneus não tiver
baixado para menos de
150 kPa (1,5 bar), ajustar a
mesma para o valor correto. Caso
contrário, o veículo não deve ser
utilizado. Procurar assistência
numa oficina 3 271.
Repetir o procedimento de
verificação uma vez mais após
conduzir outros 10 km, mas não
mais do que 10 minutos, para
verificar se não se não há mais
perda de pressão.
Se a pressão do pneu baixar para menos de 150 kPa (1,5 bar), oveículo não deve ser utilizado.
Recorrer a uma oficina.
17. Guardar o kit de reparação de pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado são muito afectadas, pelo que o
pneu deve ser substituído.
Se for ouvido um ruído anormal ou
se o compressor aquecer, desligar o compressor durante pelo menos
30 min.
A válvula de segurança integrada
abre a uma pressão de
700 kPa (7 bares).
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmenteoposta à roda a substituir.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.

242Conservação do veículo● Não deverão estar nem pessoasnem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.
Binários de aperto
Atenção
Se o veículo estiver equipado com rodas de liga, apertar os
parafusos das rodas
manualmente pelo menos nas
cinco primeiras voltas.
Existem dois tipos diferentes de
rodas, com dois parafusos e binários
de aperto diferentes.
O binário de aperto para rodas de liga
é 100 Nm.
O binário de aperto para rodas de aço é 115 Nm.
Utilizar os parafusos das rodas
corretos para as respetivas rodas.
Posições de elevação
As posições de elevação mostradas
referem-se à utilização de braços de
elevação e macacos auxiliares para
trocar pneus de inverno/verão.
Posicionar o braço traseiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.

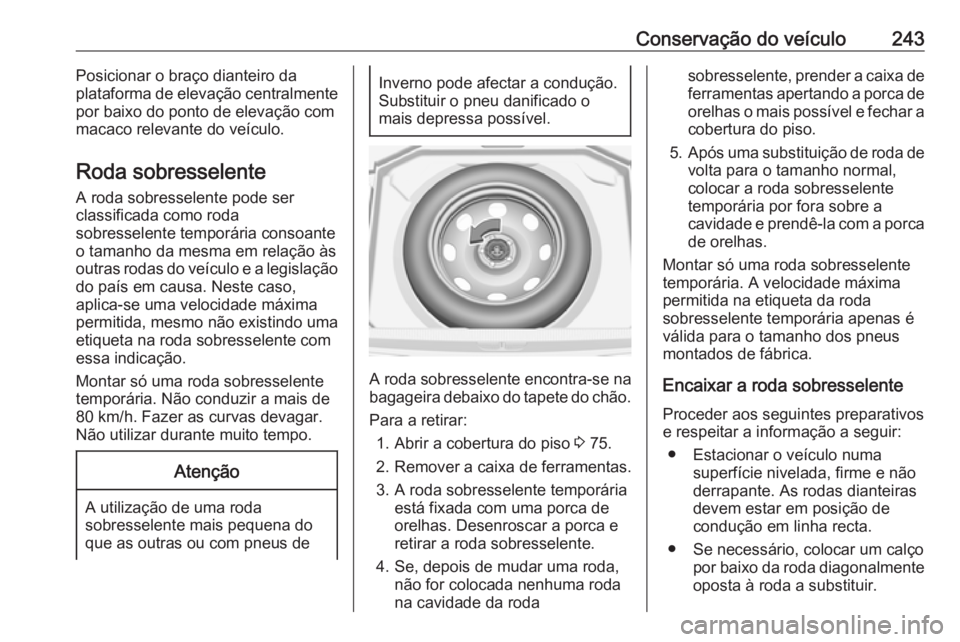

Conservação do veículo243Posicionar o braço dianteiro da
plataforma de elevação centralmente
por baixo do ponto de elevação com
macaco relevante do veículo.
Roda sobresselente A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se na
bagageira debaixo do tapete do chão.
Para a retirar: 1. Abrir a cobertura do piso 3 75.
2. Remover a caixa de ferramentas.
3. A roda sobresselente temporária está fixada com uma porca de
orelhas. Desenroscar a porca e
retirar a roda sobresselente.
4. Se, depois de mudar uma roda, não for colocada nenhuma roda
na cavidade da roda
sobresselente, prender a caixa de ferramentas apertando a porca de orelhas o mais possível e fechar a
cobertura do piso.
5. Após uma substituição de roda de
volta para o tamanho normal,
colocar a roda sobresselente
temporária por fora sobre a
cavidade e prendê-la com a porca
de orelhas.
Montar só uma roda sobresselente
temporária. A velocidade máxima permitida na etiqueta da roda
sobresselente temporária apenas é
válida para o tamanho dos pneus montados de fábrica.
Encaixar a roda sobresselente Proceder aos seguintes preparativose respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Se necessário, colocar um calço por baixo da roda diagonalmente
oposta à roda a substituir.

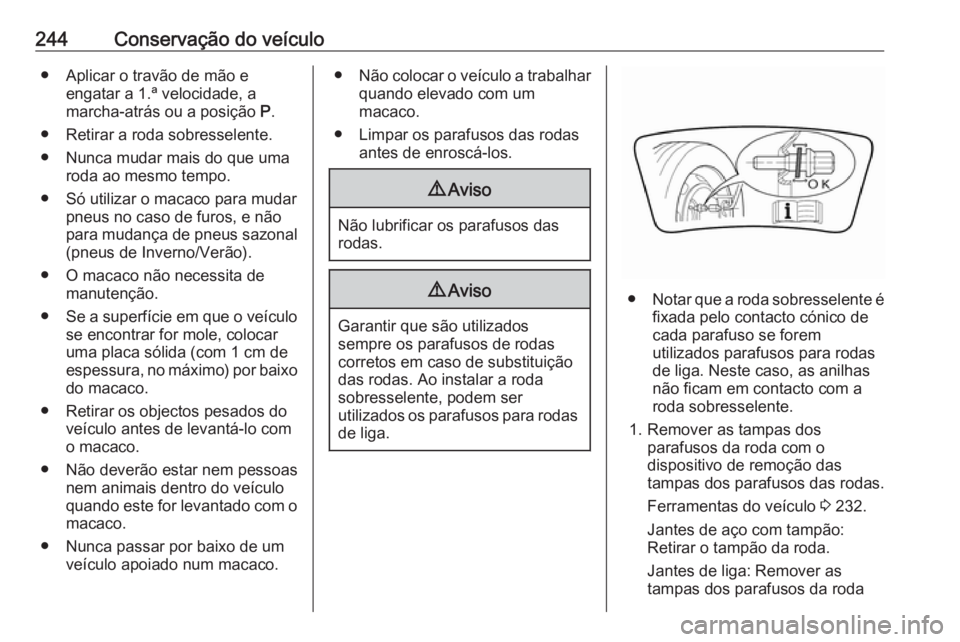

244Conservação do veículo● Aplicar o travão de mão eengatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.●Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar os parafusos das rodas antes de enroscá-los.9Aviso
Não lubrificar os parafusos das
rodas.
9 Aviso
Garantir que são utilizados
sempre os parafusos de rodas
corretos em caso de substituição
das rodas. Ao instalar a roda
sobresselente, podem ser
utilizados os parafusos para rodas de liga.
● Notar que a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso se forem
utilizados parafusos para rodas
de liga. Neste caso, as anilhas
não ficam em contacto com a
roda sobresselente.
1. Remover as tampas dos parafusos da roda com o
dispositivo de remoção das
tampas dos parafusos das rodas.
Ferramentas do veículo 3 232.
Jantes de aço com tampão: Retirar o tampão da roda.
Jantes de liga: Remover as
tampas dos parafusos da roda

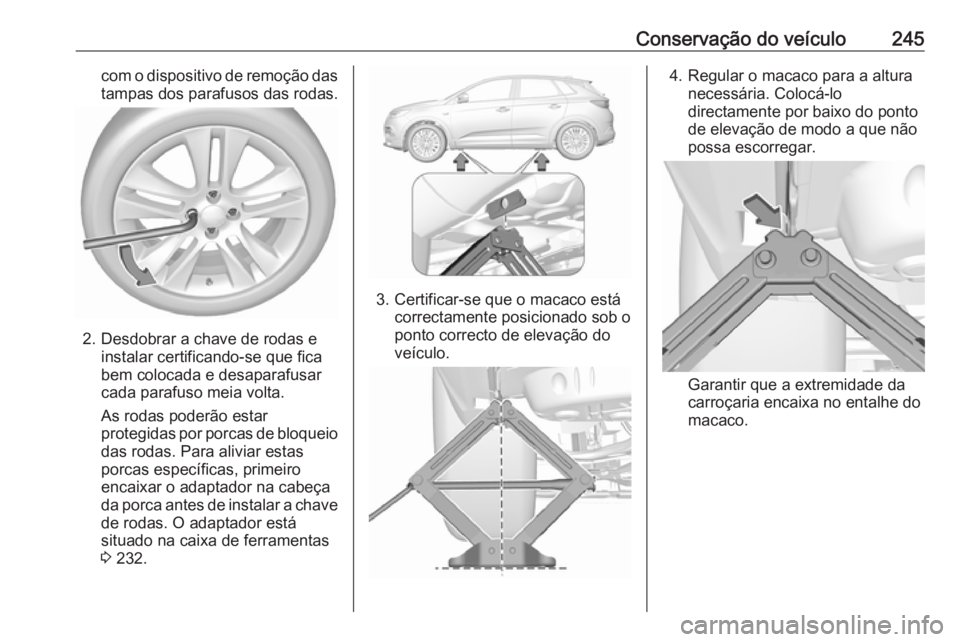

Conservação do veículo245com o dispositivo de remoção dastampas dos parafusos das rodas.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave de rodas. O adaptador está
situado na caixa de ferramentas 3 232.
3. Certificar-se que o macaco está
correctamente posicionado sob o
ponto correcto de elevação do
veículo.
4. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Garantir que a extremidade da
carroçaria encaixa no entalhe do
macaco.

246Conservação do veículo

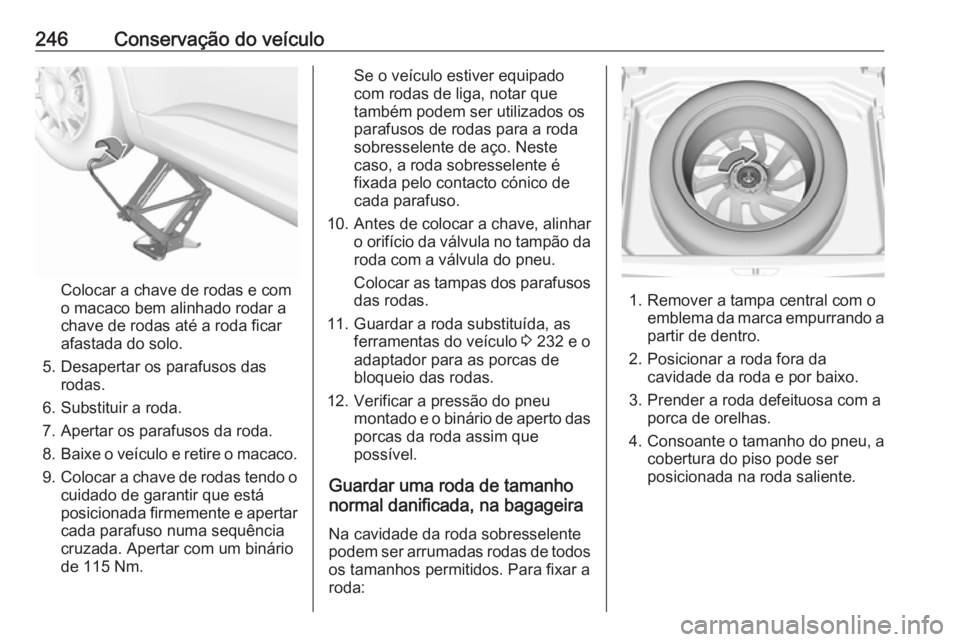

Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
5. Desapertar os parafusos das rodas.
6. Substituir a roda.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas tendo o
cuidado de garantir que está
posicionada firmemente e apertar cada parafuso numa sequência
cruzada. Apertar com um binário
de 115 Nm.
Se o veículo estiver equipado
com rodas de liga, notar que
também podem ser utilizados os
parafusos de rodas para a roda
sobresselente de aço. Neste
caso, a roda sobresselente é
fixada pelo contacto cónico de
cada parafuso.
10. Antes de colocar a chave, alinhar o orifício da válvula no tampão daroda com a válvula do pneu.
Colocar as tampas dos parafusos
das rodas.
11. Guardar a roda substituída, as ferramentas do veículo 3 232 e o
adaptador para as porcas de
bloqueio das rodas.
12. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Guardar uma roda de tamanho
normal danificada, na bagageira
Na cavidade da roda sobresselentepodem ser arrumadas rodas de todos os tamanhos permitidos. Para fixar a
roda:
1. Remover a tampa central com o emblema da marca empurrando a
partir de dentro.
2. Posicionar a roda fora da cavidade da roda e por baixo.
3. Prender a roda defeituosa com a porca de orelhas.
4. Consoante o tamanho do pneu, a
cobertura do piso pode ser
posicionada na roda saliente.
