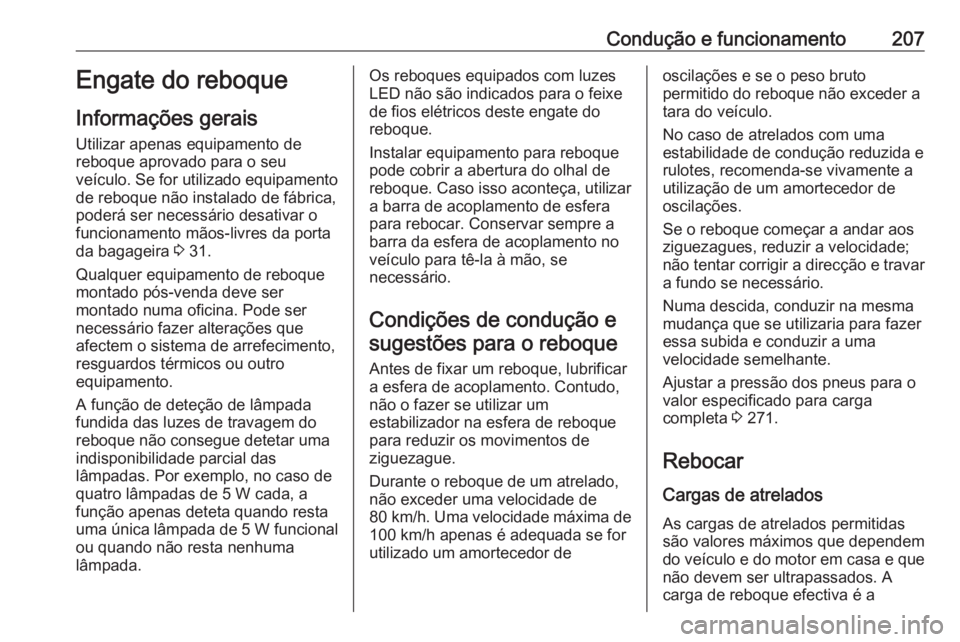

Condução e funcionamento207Engate do reboque
Informações gerais Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Se for utilizado equipamento
de reboque não instalado de fábrica,
poderá ser necessário desativar o
funcionamento mãos-livres da porta
da bagageira 3 31.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de deteção de lâmpada
fundida das luzes de travagem do
reboque não consegue detetar uma indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
quatro lâmpadas de 5 W cada, a
função apenas deteta quando resta
uma única lâmpada de 5 W funcional
ou quando não resta nenhuma
lâmpada.Os reboques equipados com luzes
LED não são indicados para o feixe
de fios elétricos deste engate do
reboque.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de
reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
para rebocar. Conservar sempre a
barra da esfera de acoplamento no
veículo para tê-la à mão, se
necessário.
Condições de condução e sugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Durante o reboque de um atrelado, não exceder uma velocidade de
80 km/h . Uma velocidade máxima de
100 km/h apenas é adequada se for
utilizado um amortecedor deoscilações e se o peso bruto
permitido do reboque não exceder a
tara do veículo.
No caso de atrelados com uma estabilidade de condução reduzida e
rulotes, recomenda-se vivamente a
utilização de um amortecedor de
oscilações.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 271.
Rebocar
Cargas de atrelados As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a

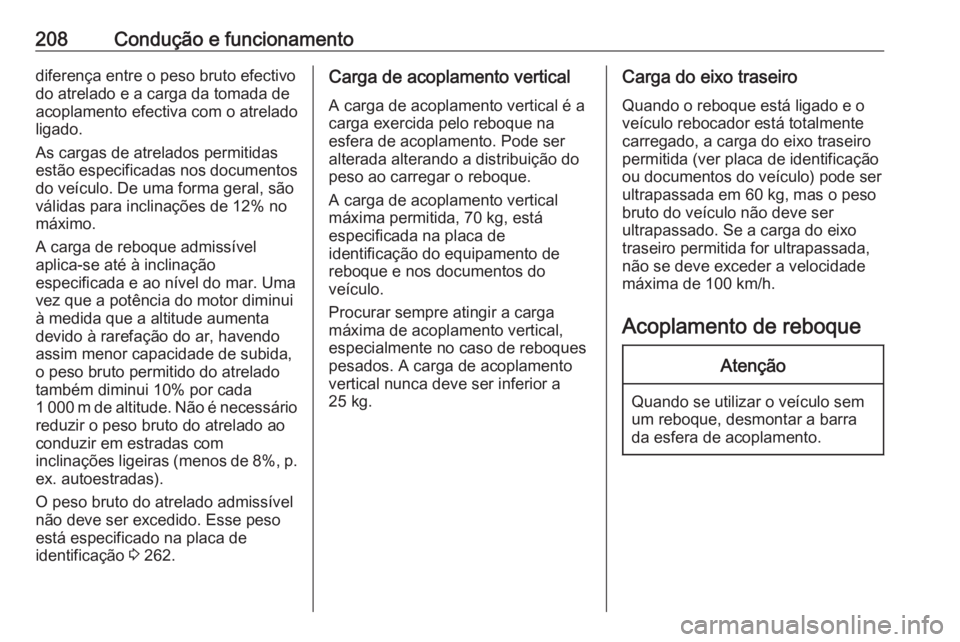

208Condução e funcionamentodiferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12% no
máximo.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto permitido do atrelado
também diminui 10% por cada
1 000 m de altitude. Não é necessário reduzir o peso bruto do atrelado ao
conduzir em estradas com
inclinações ligeiras (menos de 8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 262.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser
alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 70 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo.
Procurar sempre atingir a carga
máxima de acoplamento vertical,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 60 kg, mas o peso
bruto do veículo não deve ser
ultrapassado. Se a carga do eixo
traseiro permitida for ultrapassada,
não se deve exceder a velocidade
máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.

Condução e funcionamento209Montagem da barra da esfera deacoplamento
Desengatar e baixar a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
Verificar a tensão da barra da esfera
de acoplamento
● A marcação vermelha no
manípulo rotativo tem de estar
virada para a marcação verde na
barra da esfera de acoplamento.
● A folga entre o botão rotativo e a
barra da esfera de acoplamento
tem de ser de cerca de 6 mm.
● Remover a tampa do fecho do botão rotativo e verificar se o
botão rotativo está trancado. Se
não for possível rodar o botão
rotativo, está trancado.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada sob tensão antes de inserida:
● Desbloquear a barra da esfera de acoplamento rodando a chave
para a posição c.

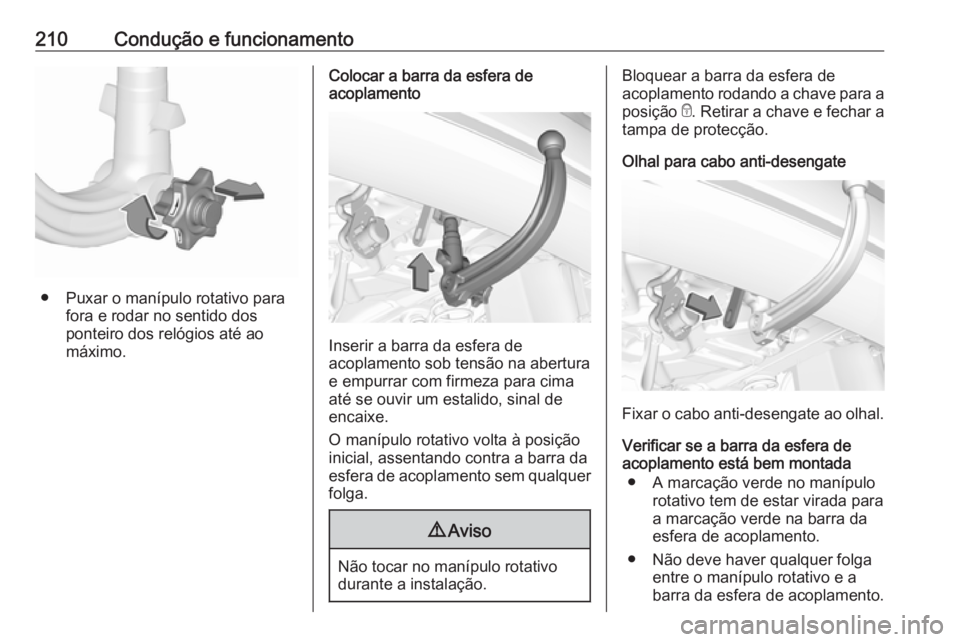

210Condução e funcionamento
● Puxar o manípulo rotativo parafora e rodar no sentido dos
ponteiro dos relógios até ao
máximo.
Colocar a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
● A marcação verde no manípulo rotativo tem de estar virada para
a marcação verde na barra da
esfera de acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.

Condução e funcionamento211● A barra da esfera deacoplamento deve engatar bem
na abertura.
● A barra da esfera de acoplamento deve ser
bloqueada e a chave deve ser
removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontagem da barra da esfera
de acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Recolher a tomada.
Programa de estabilidade
do reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto veículo / reboque
é travado selectivamente até esses
movimentos pararem. Enquanto o
sistema está a funcionar, manter o
volante o mais imóvel possível.
O Programa de estabilidade do
reboque é uma função do Controlo
Eletrónico de Estabilidade 3 159.

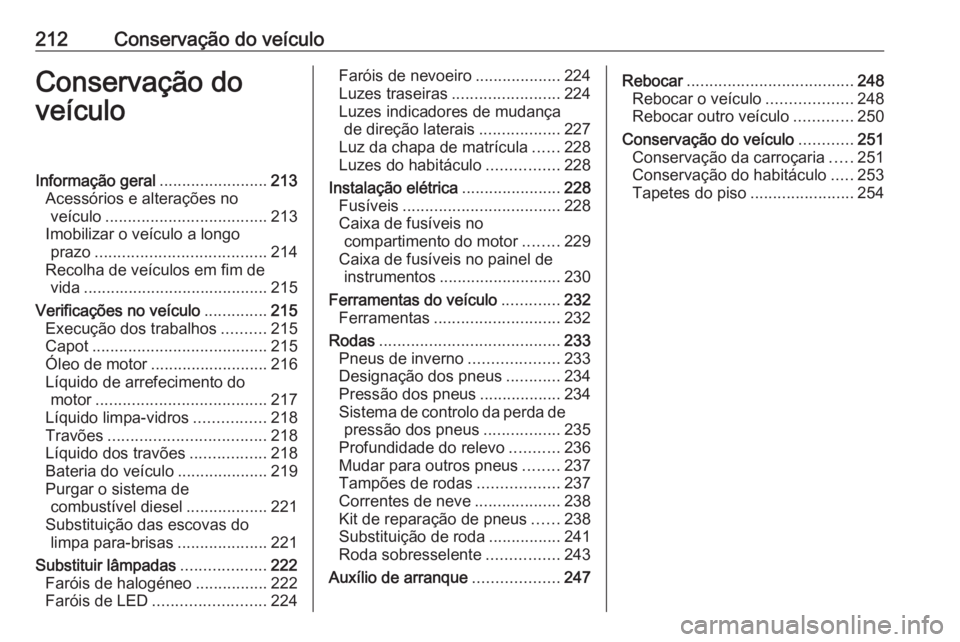

212Conservação do veículoConservação do
veículoInformação geral ........................213
Acessórios e alterações no veículo .................................... 213
Imobilizar o veículo a longo prazo ...................................... 214
Recolha de veículos em fim de vida ......................................... 215
Verificações no veículo ..............215
Execução dos trabalhos ..........215
Capot ....................................... 215
Óleo de motor .......................... 216
Líquido de arrefecimento do motor ...................................... 217
Líquido limpa-vidros ................218
Travões ................................... 218
Líquido dos travões .................218
Bateria do veículo ....................219
Purgar o sistema de combustível diesel ..................221
Substituição das escovas do limpa para-brisas ....................221
Substituir lâmpadas ...................222
Faróis de halogéneo ................222
Faróis de LED ......................... 224Faróis de nevoeiro ...................224
Luzes traseiras ........................ 224
Luzes indicadores de mudança de direção laterais ..................227
Luz da chapa de matrícula ......228
Luzes do habitáculo ................228
Instalação elétrica ......................228
Fusíveis ................................... 228
Caixa de fusíveis no compartimento do motor ........229
Caixa de fusíveis no painel de instrumentos ........................... 230
Ferramentas do veículo .............232
Ferramentas ............................ 232
Rodas ........................................ 233
Pneus de inverno ....................233
Designação dos pneus ............234
Pressão dos pneus ..................234
Sistema de controlo da perda de pressão dos pneus .................235
Profundidade do relevo ...........236
Mudar para outros pneus ........237
Tampões de rodas ..................237
Correntes de neve ...................238
Kit de reparação de pneus ......238
Substituição de roda ................241
Roda sobresselente ................243
Auxílio de arranque ...................247Rebocar..................................... 248
Rebocar o veículo ...................248
Rebocar outro veículo .............250
Conservação do veículo ............251
Conservação da carroçaria .....251
Conservação do habitáculo .....253
Tapetes do piso .......................254

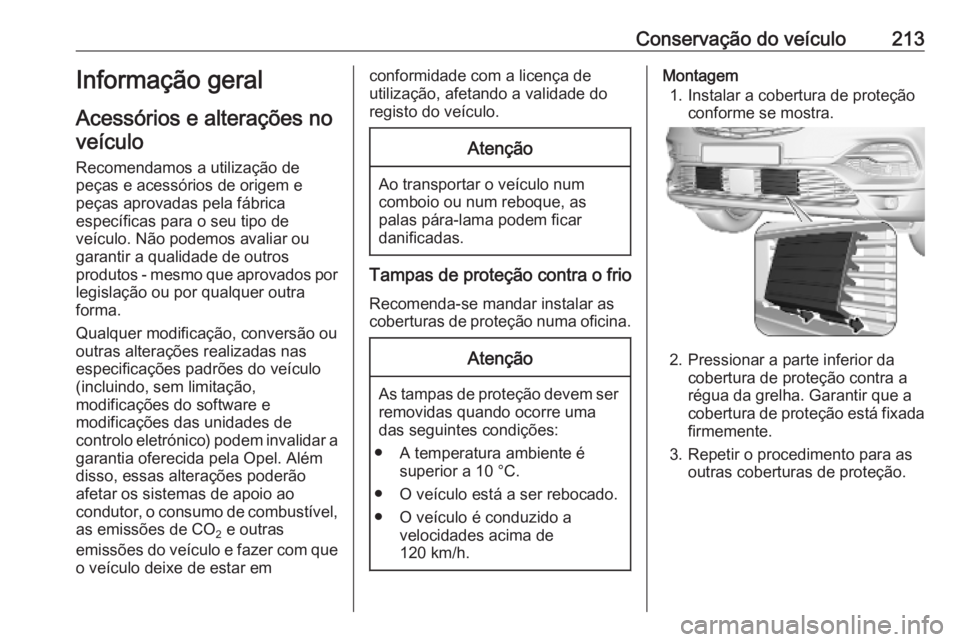

Conservação do veículo213Informação geral
Acessórios e alterações no veículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Qualquer modificação, conversão ou
outras alterações realizadas nas
especificações padrões do veículo
(incluindo, sem limitação,
modificações do software e
modificações das unidades de
controlo eletrónico) podem invalidar a garantia oferecida pela Opel. Além
disso, essas alterações poderão
afetar os sistemas de apoio ao
condutor, o consumo de combustível,
as emissões de CO 2 e outras
emissões do veículo e fazer com que
o veículo deixe de estar emconformidade com a licença de
utilização, afetando a validade do
registo do veículo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Tampas de proteção contra o frio
Recomenda-se mandar instalar as
coberturas de proteção numa oficina.
Atenção
As tampas de proteção devem ser removidas quando ocorre uma
das seguintes condições:
● A temperatura ambiente é superior a 10 °C.
● O veículo está a ser rebocado.
● O veículo é conduzido a velocidades acima de
120 km/h.
Montagem
1. Instalar a cobertura de proteção conforme se mostra.
2. Pressionar a parte inferior da
cobertura de proteção contra a
régua da grelha. Garantir que a
cobertura de proteção está fixada
firmemente.
3. Repetir o procedimento para as outras coberturas de proteção.

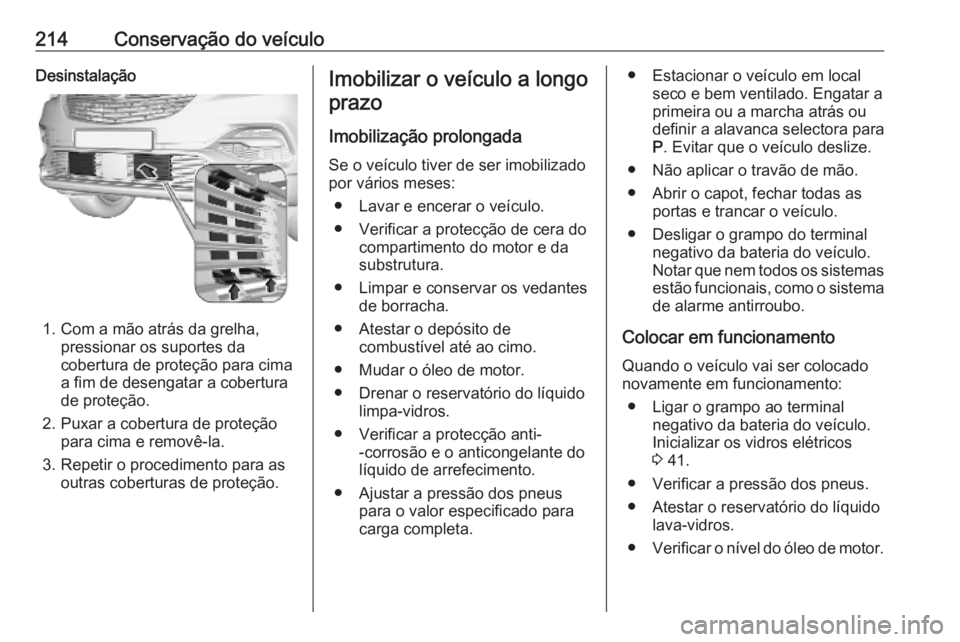

214Conservação do veículoDesinstalação
1. Com a mão atrás da grelha,pressionar os suportes da
cobertura de proteção para cima
a fim de desengatar a cobertura
de proteção.
2. Puxar a cobertura de proteção para cima e removê-la.
3. Repetir o procedimento para as outras coberturas de proteção.
Imobilizar o veículo a longo
prazo
Imobilização prolongadaSe o veículo tiver de ser imobilizado
por vários meses:
● Lavar e encerar o veículo.
● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar o depósito de combustível até ao cimo.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti- -corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.● Estacionar o veículo em local
seco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para P . Evitar que o veículo deslize.
● Não aplicar o travão de mão.
● Abrir o capot, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Notar que nem todos os sistemas
estão funcionais, como o sistema
de alarme antirroubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Inicializar os vidros elétricos
3 41.
● Verificar a pressão dos pneus.
● Atestar o reservatório do líquido lava-vidros.
● Verificar o nível do óleo de motor.
