Conservação do veículo223Luzes de máximos (1)
1. Remover a tampa de proteçãopuxando a patilha.
2.Pressionar o grampo de retenção
para baixo e puxar o casquilho da lâmpada em direção à
retaguarda.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.
Luzes de médios (2)
1. Remover a tampa de proteção puxando.

224Conservação do veículo2.Pressionar o grampo de retenção
para cima e puxar o casquilho dalâmpada em direção à
retaguarda.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada no
alojamento do refletor.
5. Encaixar a tampa.
Luzes de mudança de direção
dianteiras
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Luz lateral
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Farol de circulação diurnaEm caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de LED
Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e as luzes de
mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Faróis de nevoeiro Substituir as lâmpadas numa oficina.Luzes traseiras
As luzes traseiras, as luzes de
condução diurna e a terceira luz de
travagem contêm LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na carroçaria
1. Abrir a porta da bagageira e em seguida soltar a tampa de acesso
no lado relevante.

Conservação do veículo225
2. Aliviar a porca de fixação dalâmpada com uma chave de caixa
ou chave de tubos.
Para evitar perder a porca se cair no forro da asa, colocar primeiro
um pano por baixo do mesmo.
3. Desapertar manualmente e remover a porca de fixação da
lâmpada.
4. Soltar o grampo de retenção, puxando ao mesmo tempo a
lâmpada ligeiramente para fora.5. Pelo lado de fora, retirar cuidadosamente o grupo ótico da
reentrância e remover. Ter o
cuidado de manter a conduta do
cabo na devida posição.
6. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.7. Separar a lâmpada do casquilho e substituir a lâmpada.
Luz de travão ( 1)

226Conservação do veículo
Luz de mudança de direção (2)
8. Inserir o casquilho da lâmpada no
grupo ótico. Encaixar o grupo
ótico na reentrância e apertar a
porca de fixação da lâmpada pelo
lado de dentro. Prender a tampa.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.
2. Aliviar a porca de fixação da lâmpada com uma chave de caixa
ou chave de tubos.
3. Desapertar manualmente e remover a porca de fixação da
lâmpada.
4. Soltar o grampo de retenção, puxando ao mesmo tempo o
grupo ótico ligeiramente para
fora.
5. Pelo lado de fora, retirar cuidadosamente o grupo ótico da
reentrância e remover. Ter o
cuidado de manter a conduta do
cabo na devida posição.

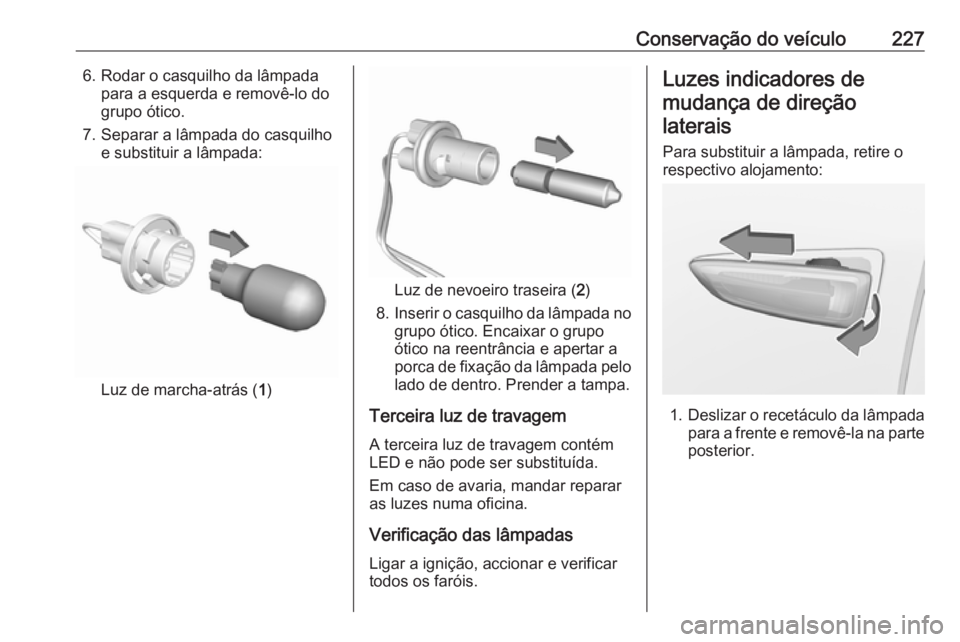

Conservação do veículo2276. Rodar o casquilho da lâmpadapara a esquerda e removê-lo do
grupo ótico.
7. Separar a lâmpada do casquilho e substituir a lâmpada:
Luz de marcha-atrás ( 1)
Luz de nevoeiro traseira ( 2)
8. Inserir o casquilho da lâmpada no
grupo ótico. Encaixar o grupo
ótico na reentrância e apertar a
porca de fixação da lâmpada pelo
lado de dentro. Prender a tampa.
Terceira luz de travagem A terceira luz de travagem contém
LED e não pode ser substituída.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.
Luzes indicadores de
mudança de direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar o recetáculo da lâmpada
para a frente e removê-la na parte
posterior.

228Conservação do veículo

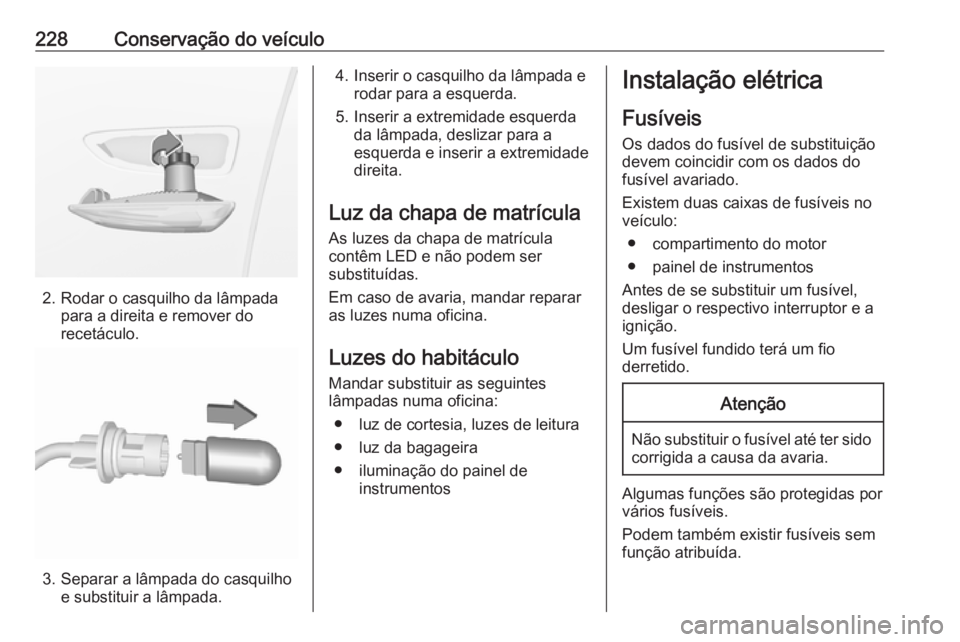

2. Rodar o casquilho da lâmpadapara a direita e remover do
recetáculo.
3. Separar a lâmpada do casquilho e substituir a lâmpada.
4. Inserir o casquilho da lâmpada e rodar para a esquerda.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
As luzes da chapa de matrícula
contêm LED e não podem ser
substituídas.
Em caso de avaria, mandar reparar
as luzes numa oficina.
Luzes do habitáculo Mandar substituir as seguintes
lâmpadas numa oficina:
● luz de cortesia, luzes de leitura
● luz da bagageira
● iluminação do painel de instrumentosInstalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

Conservação do veículo229Extractor de fusíveisUm extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor. O extrator
tem dois lados, cada um dos quais
está concebido para um tipo de
fusível diferente.
Segurar no fusível com o extrator de
fusíveis e remover o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.
Consoante a versão, estão
disponíveis diferentes caixas de
fusíveis no compartimento do motor:
N.ºCircuito9Sistema de alarme anti-roubo10Sistema Start/Stop11Sistema de escape diesel13Sistema Start/Stop15Direção assistida elétrica /
Radar22Buzina29Motor de arranque

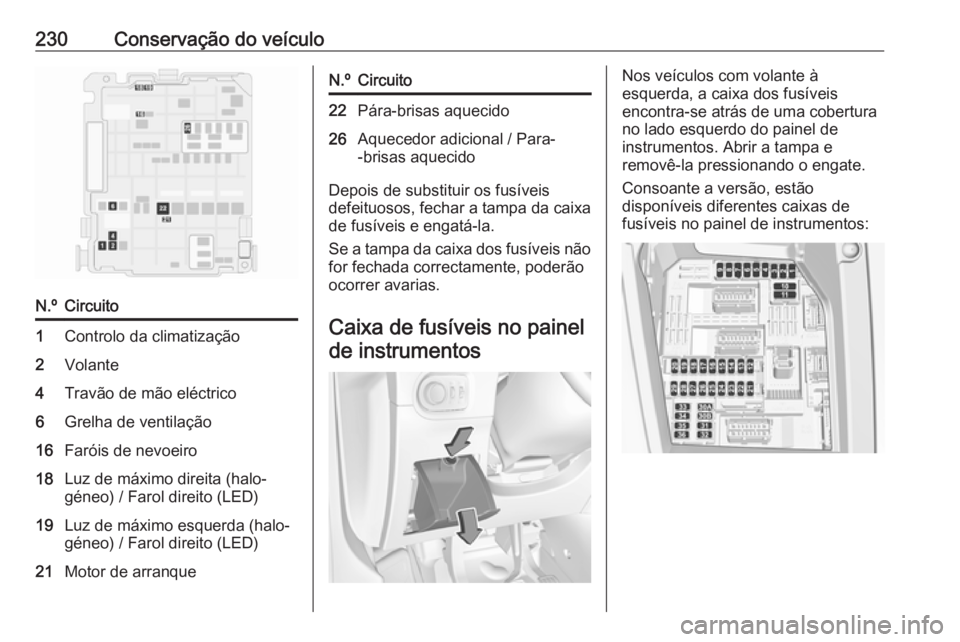

230Conservação do veículoN.ºCircuito1Controlo da climatização2Volante4Travão de mão eléctrico6Grelha de ventilação16Faróis de nevoeiro18Luz de máximo direita (halo‐
géneo) / Farol direito (LED)19Luz de máximo esquerda (halo‐
géneo) / Farol direito (LED)21Motor de arranqueN.ºCircuito22Pára-brisas aquecido26Aquecedor adicional / Para-
-brisas aquecido
Depois de substituir os fusíveis
defeituosos, fechar a tampa da caixa
de fusíveis e engatá-la.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
Nos veículos com volante à
esquerda, a caixa dos fusíveis
encontra-se atrás de uma cobertura
no lado esquerdo do painel de
instrumentos. Abrir a tampa e
removê-la pressionando o engate.
Consoante a versão, estão
disponíveis diferentes caixas de
fusíveis no painel de instrumentos:
