2019.75 OPEL GRANDLAND X Manual de Instrucciones (in Spanish)

Conducción y manejo207Atención
Limpie inmediatamente elcombustible que haya podido
rebosar.
Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y deje que se enclave.
Tapón del depósito
Utilice sólo tapones del depósito
originales.
Los vehículos con motor diésel tienen
un tapón del depósito especial.
Enganche del remolque
Información general Sólo debe utilizarse un dispositivo de
remolque homologado para su
vehículo. Si se utiliza equipo de
remolque no instalado en fábrica,
puede ser necesario desactivar el
funcionamiento sin manos del portón
trasero 3 31.
Confíe el montaje posterior de un
dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al
sistema de refrigeración, las panta‐
llas térmicas u otros equipos.
La función de detección de avería de bombillas para la luz de freno del
remolque no puede detectar una
avería parcial. Por ejemplo, en el
caso de cuatro bombillas con una
potencia de 5 W cada una, la función
únicamente detectará una avería
cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.Los remolques equipados con luces
de LED no son adecuados para el
manojo de cables de este enganche
de remolque.
El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el
orificio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo. Guarde siempre la barra de rótula en el vehículo paratenerla a mano si es necesario.
Características de conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque,
lubrique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Durante el uso del remolque no
supere una velocidad de 80 km/h.
Una velocidad máxima de 100 km/h
solo es apropiada si se utiliza un
amortiguador de oscilación y el peso
bruto máximo del remolque no
excede el peso en vacío del vehículo.

208Conducción y manejoSe recomienda encarecidamente eluso de un amortiguador de oscilación para remolques con baja estabilidad
de conducción y remolques de cara‐
vana.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 272.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de
remolque real es la diferencia entre elpeso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga permitida del remolque se
aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 m de altura. No
es necesario reducir el peso máximo
autorizado con remolque si se circula
por carreteras con escasa pendiente
(inferior al 8%; por ejemplo, en auto‐ pistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 263.Carga de apoyo
La carga de apoyo es la carga ejer‐ cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐ zada (70 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo.
Siempre debe intentar alcanzar la
carga de acoplamiento vertical
máxima, especialmente en el caso de
remolques pesados. La carga de
apoyo nunca debería ser inferior a
25 kg.

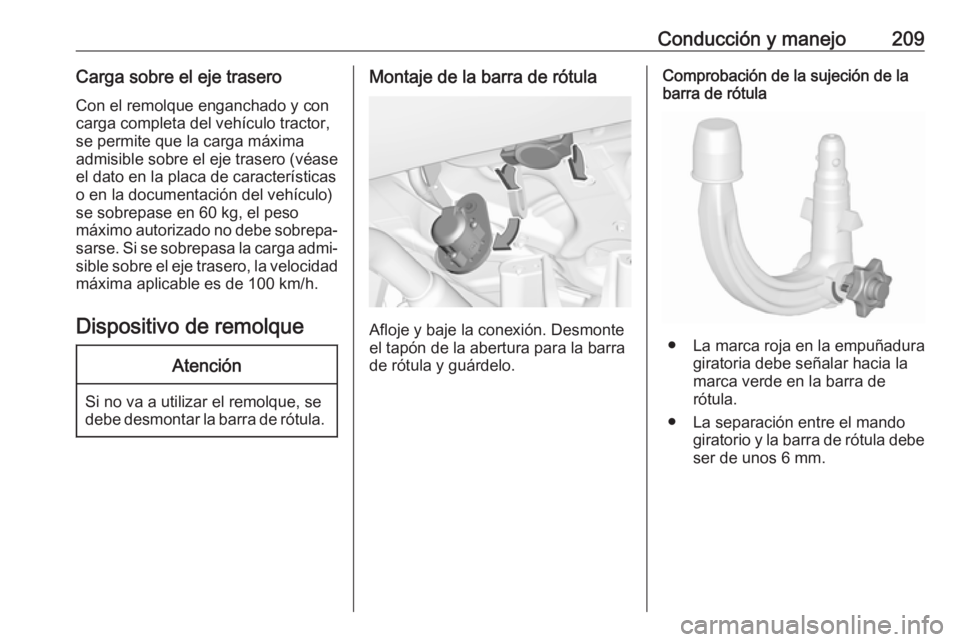

Conducción y manejo209Carga sobre el eje traseroCon el remolque enganchado y concarga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo) se sobrepase en 60 kg, el peso
máximo autorizado no debe sobrepa‐
sarse. Si se sobrepasa la carga admi‐ sible sobre el eje trasero, la velocidad máxima aplicable es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Montaje de la barra de rótula
Afloje y baje la conexión. Desmonte
el tapón de la abertura para la barra
de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
● La marca roja en la empuñadura
giratoria debe señalar hacia la
marca verde en la barra de
rótula.
● La separación entre el mando giratorio y la barra de rótula debeser de unos 6 mm.

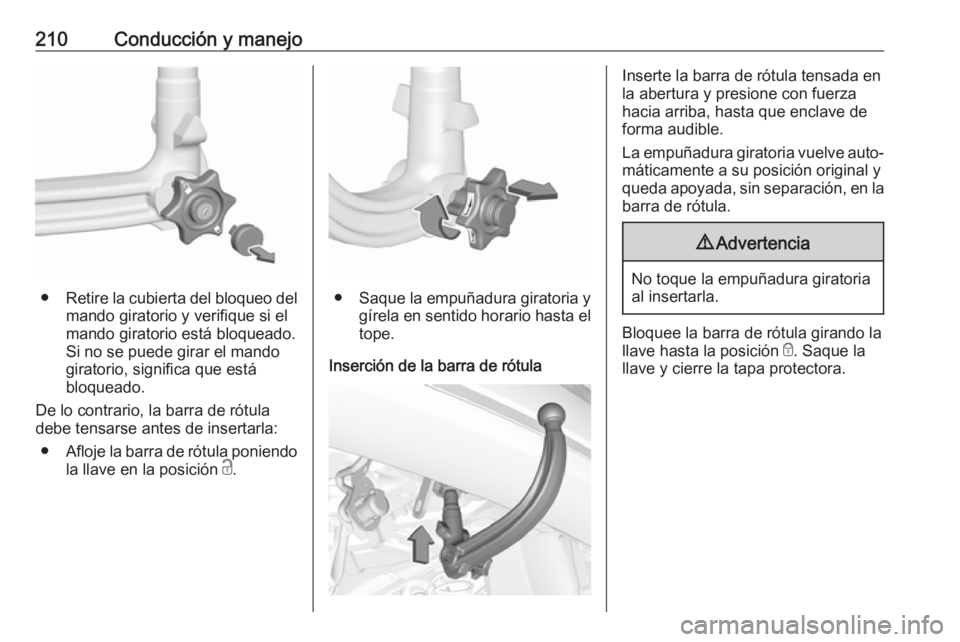

210Conducción y manejo
●Retire la cubierta del bloqueo del
mando giratorio y verifique si el
mando giratorio está bloqueado.
Si no se puede girar el mando
giratorio, significa que está
bloqueado.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
● Afloje la barra de rótula poniendo
la llave en la posición c.● Saque la empuñadura giratoria y
gírela en sentido horario hasta el
tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza
hacia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve auto‐ máticamente a su posición original y
queda apoyada, sin separación, en la
barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.

Conducción y manejo211Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.
● La barra de rótula debe estar firmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura.
Recoja la conexión.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese el movimiento oscilante. Mientras elsistema esté funcionando, mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 160.

212Cuidado del vehículoCuidado del
vehículoInformación general ...................213
Accesorios y modificaciones del vehículo .................................. 213
Inmovilización del vehículo ......214
Recogida de vehículos usados 215
Comprobaciones del vehículo ...215
Realización de trabajos ...........215
Capó ........................................ 215
Aceite del motor ......................216
Refrigerante del motor .............217
Líquido de lavado ....................218
Frenos ..................................... 218
Líquido de frenos .....................218
Batería del vehículo .................219
Purga del sistema de combustible diésel ..................221
Sustitución de las escobillas ...221
Sustitución de bombillas ............222
Faros halógenos ......................222
Faros de LED .......................... 224
Faros antiniebla .......................224
Luces traseras ......................... 224
Intermitentes laterales .............227Luz de la matrícula ..................228
Luces interiores .......................228
Sistema eléctrico .......................228
Fusibles ................................... 228
Caja de fusibles del compartimento del motor ........ 229
Caja de fusibles del tablero de instrumentos ........................... 230
Herramientas del vehículo .........232
Herramientas ........................... 232
Llantas y neumáticos .................233
Neumáticos de invierno ...........233
Designaciones de los
neumáticos ............................. 234
Presión de los neumáticos ......234
Sistema de detección de pérdida de presión de los
neumáticos ............................. 235
Profundidad del dibujo .............237
Cambio del tamaño de neumáticos y llantas ...............237
Tapacubos ............................... 238
Cadenas para nieve ................238
Juego de reparación de neumáticos ............................. 238
Cambio de ruedas ...................242
Rueda de repuesto ..................243
Arranque con cables ..................247Remolcado ................................. 249
Remolcado del vehículo ..........249
Remolcado de otro vehículo ....250
Cuidado del aspecto ..................251
Cuidado exterior ......................251
Cuidado interior .......................253
Alfombrillas de piso .................254

Cuidado del vehículo213Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Cubiertas de protección de frío
Se recomienda que el montaje de las
cubiertas de protección se realice en
un taller.
Atención
Las cubiertas de protección deben
retirarse cuando se produzca una
de las condiciones siguientes:
● La temperatura ambiente es superior a 10 °C.
● Al remolcar el vehículo.
● El vehículo se conduce a velo‐ cidades superiores a 120 km/h.
Montaje
1. Monte la cubierta de protección como se muestra.
2. Presione la parte inferior de lacubierta de protección contra la
pestaña de la rejilla. Compruebe
que la cubierta de protección se
ha fijado correctamente.
3. Repita el procedimiento con las otras cubiertas de protección.

214Cuidado del vehículoDesmontaje
1. Con la mano detrás de la rejilla,presione los soportes de la
cubierta de protección hacia arriba para liberar la cubierta de
protección.
2. Tire de la cubierta de protección hacia arriba y sáquela.
3. Repita el procedimiento con las otras cubiertas de protección.
Inmovilización del vehículo
Inmovilización durante un periodo de tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, oponer la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que no todos los sistemas
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Inicie de loselevalunas eléctricos 3 41.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.
