2019.75 OPEL GRANDLAND X Посібник з експлуатації (in Ukrainian)

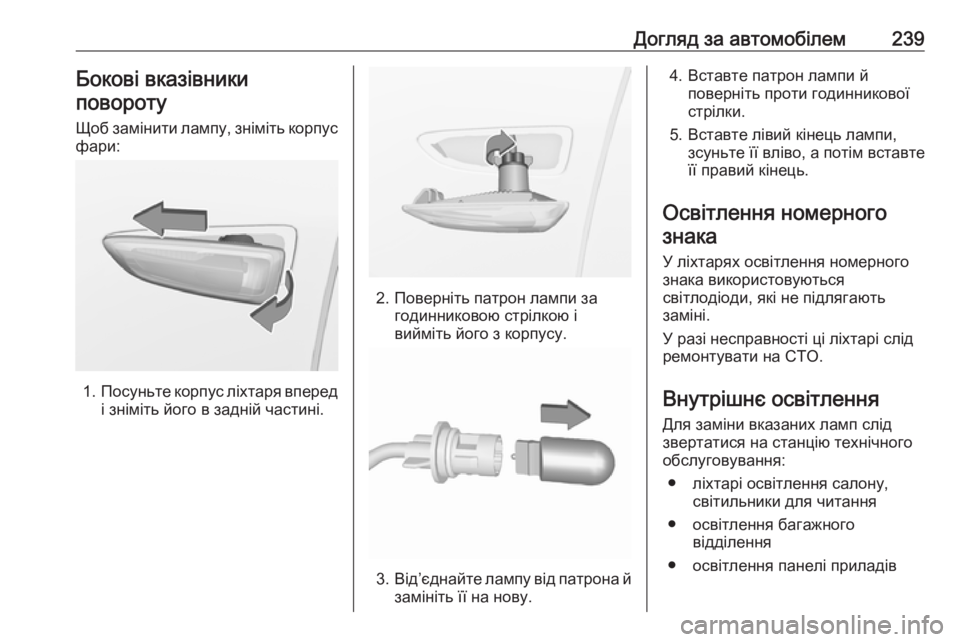

Догляд за автомобілем239Бокові вказівникиповороту
Щоб замінити лампу, зніміть корпус
фари:
1. Посуньте корпус ліхтаря вперед
і зніміть його в задній частині.
2. Поверніть патрон лампи за годинниковою стрілкою і
вийміть його з корпусу.
3. Від’єднайте лампу від патрона й
замініть її на нову.
4. Вставте патрон лампи й поверніть проти годинникової
стрілки.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
У ліхтарях освітлення номерного
знака використовуються
світлодіоди, які не підлягають
заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Внутрішнє освітлення Для заміни вказаних ламп слідзвертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

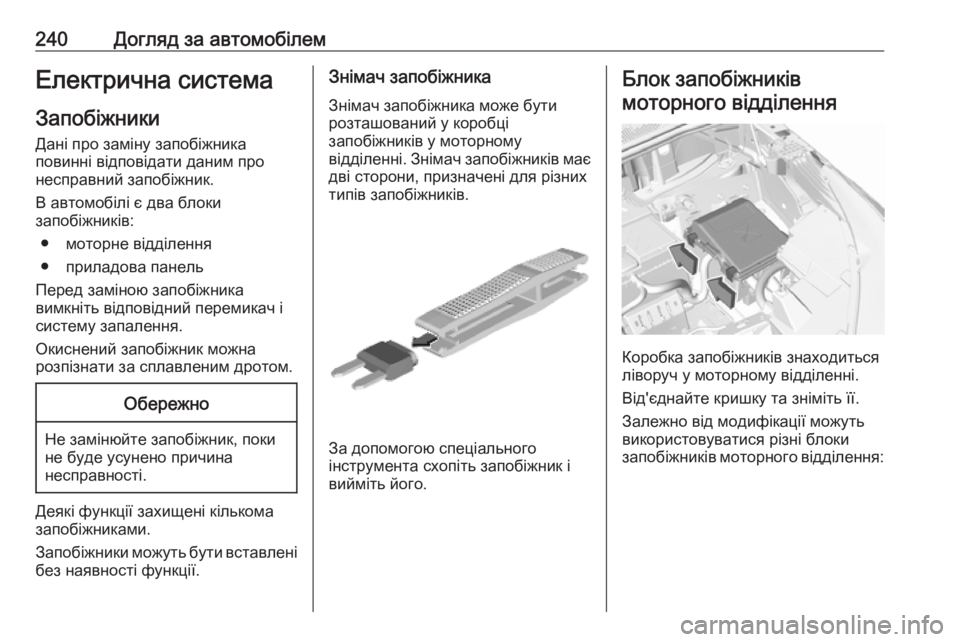

240Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників моторного відділення:

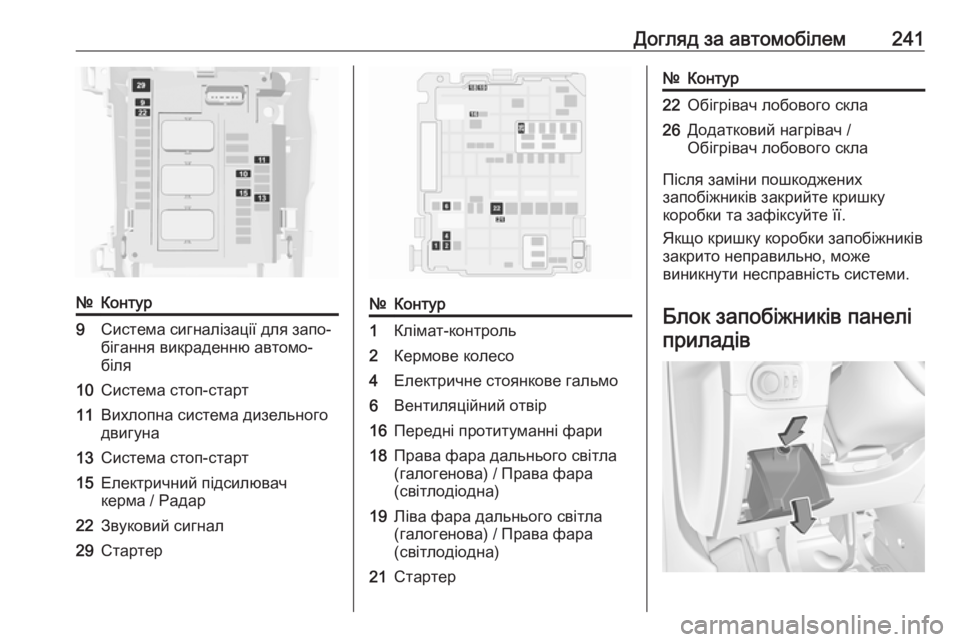

Догляд за автомобілем241№Контур9Система сигналізації для запо‐
бігання викраденню автомо‐
біля10Система стоп-старт11Вихлопна система дизельного
двигуна13Система стоп-старт15Електричний підсилювач
керма / Радар22Звуковий сигнал29Стартер№Контур1Клімат-контроль2Кермове колесо4Електричне стоянкове гальмо6Вентиляційний отвір16Передні протитуманні фари18Права фара дальнього світла
(галогенова) / Права фара
(світлодіодна)19Ліва фара дальнього світла
(галогенова) / Права фара
(світлодіодна)21Стартер№Контур22Обігрівач лобового скла26Додатковий нагрівач /
Обігрівач лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів

242Догляд за автомобілемВ автомобілях з лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів з лівого боку. Відкрийте
кришку і зніміть її, натиснувши на
замок.
Залежно від модифікації можуть
використовуватися різні блоки
запобіжників панелі приладів:№Контур1Система електронного ключа /
Система запобігання викра‐
денню автомобіля4Система стоп-старт5Розширена допомога при
паркуванні / Камера / Модуль
керування трансмісією7Підсилювач8Задній склоочисник10Центральний замок11Центральний замок13Система сигналізації для запо‐
бігання викраденню автомо‐
біля16Кермо з електричним підсилю‐
вачем18OnStar21Ліхтарі салону22Лампочка у бардачку23Система повідомлень мертвої
зони видимості / Регулювання
зовнішніх дзеркал / Індукційне
заряджання№Контур24Електричний блок колонки25Внутрішнє дзеркало26Система нагадування про
непристебнутий пасок безпеки27Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення28USB / Інформаційно-розва‐
жальна система31Подушка безпеки33Передня розетка36Інформаційно-розважальна
система

Догляд за автомобілем243№Контур1Внутрішнє дзеркало / Кермо з
електричним підсилювачем /
Система вибору режиму їзди /
Радар / Вихлопна система
дизельного двигуна3Модуль налаштувань режиму
буксирування причепа4Звуковий сигнал5Система омивання лобового
скла6Система омивання лобового
скла7Розетка для задніх сидінь10Дверний замок / Замок дверей
багажного відділення11Дверний замок / Замок дверей багажного відділення12Система зупинки-запуску /
Модуль підключення системи
діагностики / Гальмівна
система13Інформаційно-розважальна
система / Система клімат-
контролю№Контур14Сигнальна сирена15Система клімат-контролю16Система зупинки-запуску /
Гальмівна система17Панель приладів19Електричний блок колонки /
Засоби керування на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля22Камера / Датчик дощу / Авто‐
матичне регулювання освіт‐
лення23Система нагадування про
непристебнутий пасок безпеки24Автоматична трансмісія /
Розширена допомога при
паркуванні / Система панорам‐ ного огляду25Подушка безпеки26Електронна система курсової
стійкості27Аварійний сигнал№Контур28OnStar29Інформаційно-розважальна
система32Запальничка, передня розетка
живлення34Заднє вікно з підігрівом /
Лобове скло з підігрівом / Індук‐ ційне заряджання35Вимикач світла / Модуль
підключення системи діагно‐
стики36Освітлення

244Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 78.
Зніміть кришку ящика для
інструментів.
Домкрат, буксирувальна серга,
упори та інструменти зберігаються
в ящику з інструментами.
Автомобілі без запасного
колеса
Буксирувальна серга та упори
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 249.
Автомобілі, обладнані
аудіосистемою з динаміками
Буксирувальна серга та упори
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 249.

Догляд за автомобілем245Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться на
станцію технічного обслуговування у випадку пошкодження чи
незвичного зношування.
Зимові шини Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на
всі колеса.
Згідно з нормативами,
затвердженими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 284.
Позначення шин Наприклад, 225/55 R 18 98 V225:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat18:діаметр колеса, дюйми98:індекс навантаження,
наприклад, 98 - це
еквівалент 750 кгV:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 281.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.

246Догляд за автомобілем
Тиск у шинах 3 284.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят
водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна.
Дані про двигун 3 279.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 284.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
