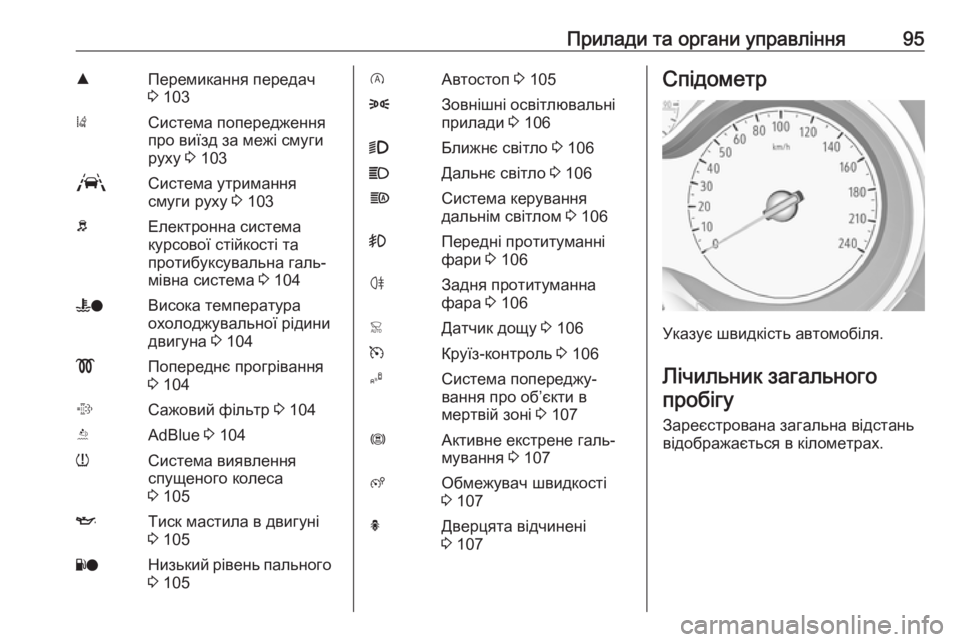

Прилади та органи управління95RПеремикання передач
3 103000CСистема попередження
про виїзд за межі смуги
руху 3 103LСистема утримання
смуги руху 3 1030045Електронна система
курсової стійкості та
протибуксувальна галь‐
мівна система 3 104WoВисока температура
охолоджувальної рідини
двигуна 3 104!Попереднє прогрівання
3 1040008Сажовий фільтр 3 104003CAdBlue 3 104wСистема виявлення
спущеного колеса
3 105IТиск мастила в двигуні
3 105YoНизький рівень пального
3 1050027Автостоп 3 1058Зовнішні освітлювальні
прилади 3 1069Ближнє світло 3 106CДальнє світло 3 1060049Система керування
дальнім світлом 3 106>Передні протитуманні
фари 3 106øЗадня протитуманна
фара 3 106001FДатчик дощу 3 106mКруїз-контроль 3 1060025Система попереджу‐
вання про об’єкти в
мертвій зоні 3 1070098Активне екстрене галь‐
мування 3 107009FОбмежувач швидкості
3 107004BДверцята відчинені
3 107Спідометр
Указує швидкість автомобіля.
Лічильник загального пробігу
Зареєстрована загальна відстань
відображається в кілометрах.

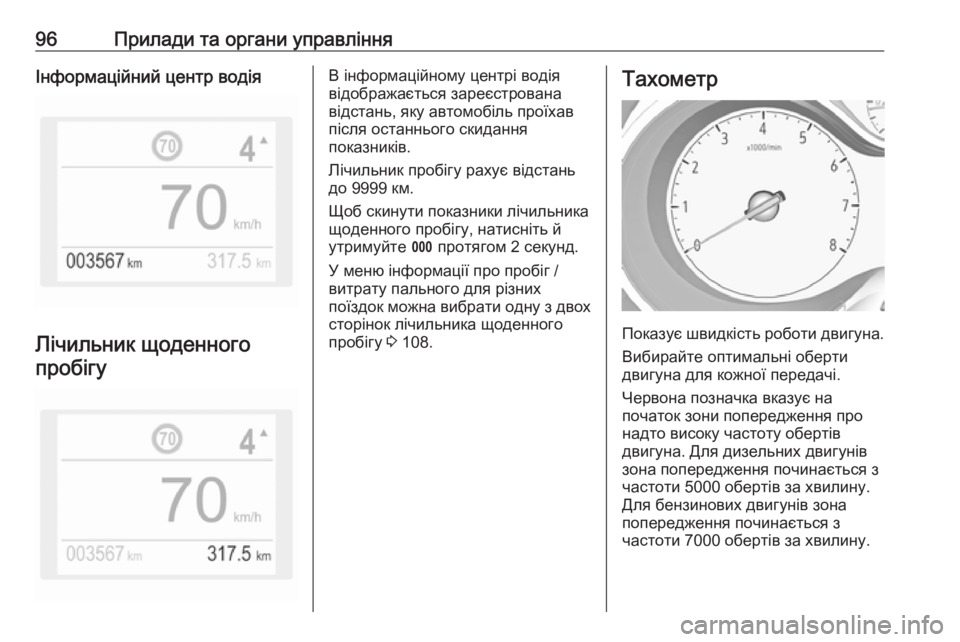

96Прилади та органи управлінняІнформаційний центр водія
Лічильник щоденногопробігу
В інформаційному центрі водія
відображається зареєстрована відстань, яку автомобіль проїхавпісля останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км.
Щоб скинути показники лічильника
щоденного пробігу, натисніть й
утримуйте 002F протягом 2 секунд.
У меню інформації про пробіг /
витрату пального для різних
поїздок можна вибрати одну з двох сторінок лічильника щоденного
пробігу 3 108.Тахометр
Показує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Червона позначка вказує на
початок зони попередження про
надто високу частоту обертів
двигуна. Для дизельних двигунів
зона попередження починається з
частоти 5000 обертів за хвилину.
Для бензинових двигунів зона
попередження починається з
частоти 7000 обертів за хвилину.

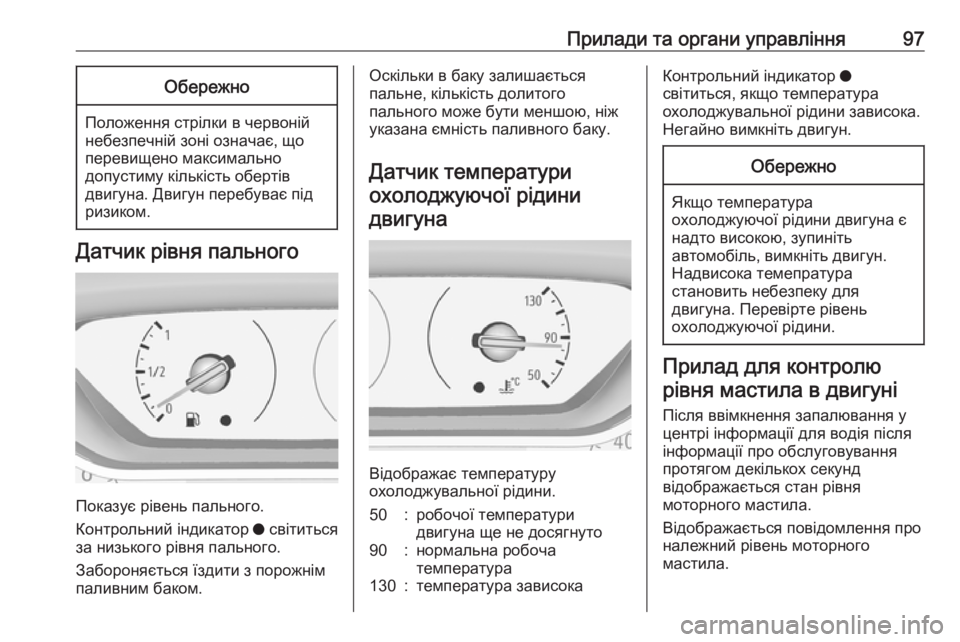

Прилади та органи управління97Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Показує рівень пального.
Контрольний індикатор o світиться
за низького рівня пального.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного баку.
Датчик температуриохолоджуючої рідинидвигуна
Відображає температуру
охолоджувальної рідини.
50:робочої температури
двигуна ще не досягнуто90:нормальна робоча
температура130:температура зависокаКонтрольний індикатор o
світиться, якщо температура
охолоджувальної рідини зависока. Негайно вимкніть двигун.Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Прилад для контролю
рівня мастила в двигуні
Після ввімкнення запалювання у
центрі інформації для водія після
інформації про обслуговування
протягом декількох секунд
відображається стан рівня
моторного мастила.
Відображається повідомлення про належний рівень моторного
мастила.

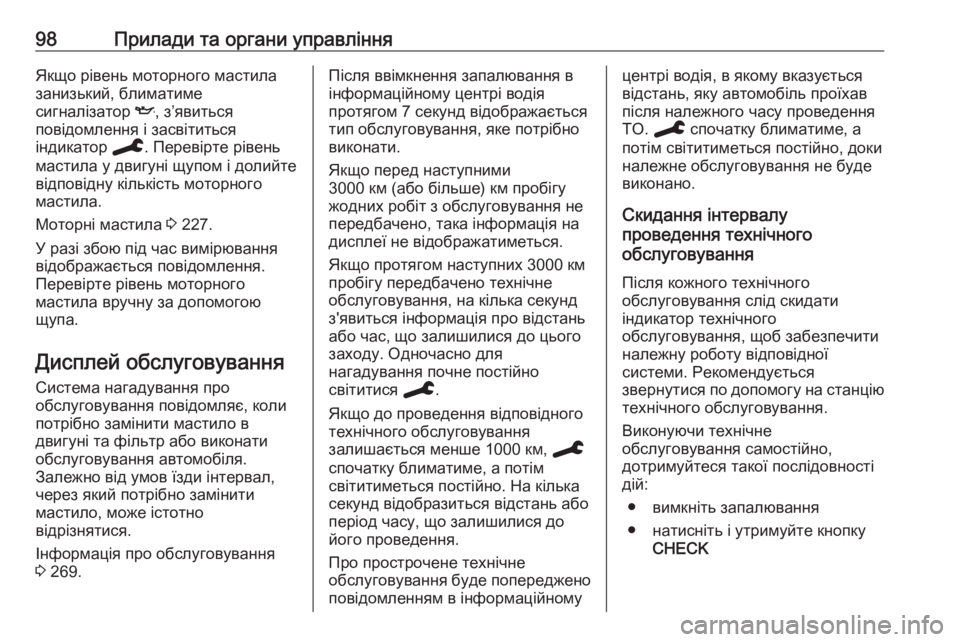

98Прилади та органи управлінняЯкщо рівень моторного мастила
занизький, блиматиме
сигналізатор I, з’явиться
повідомлення і засвітиться
індикатор C. Перевірте рівень
мастила у двигуні щупом і долийте
відповідну кількість моторного
мастила.
Моторні мастила 3 227.
У разі збою під час вимірювання
відображається повідомлення.
Перевірте рівень моторного
мастила вручну за допомогою
щупа.
Дисплей обслуговування
Система нагадування про
обслуговування повідомляє, коли
потрібно замінити мастило в
двигуні та фільтр або виконати
обслуговування автомобіля.
Залежно від умов їзди інтервал, через який потрібно замінити
мастило, може істотно
відрізнятися.
Інформація про обслуговування
3 269.Після ввімкнення запалювання в
інформаційному центрі водія
протягом 7 секунд відображається
тип обслуговування, яке потрібно
виконати.
Якщо перед наступними
3000 км (або більше) км пробігу
жодних робіт з обслуговування не
передбачено, така інформація на
дисплеї не відображатиметься.
Якщо протягом наступних 3000 км
пробігу передбачено технічне
обслуговування, на кілька секунд
з'явиться інформація про відстань
або час, що залишилися до цього заходу. Одночасно для
нагадування почне постійно
світитися C.
Якщо до проведення відповідного технічного обслуговування
залишається менше 1000 км, C
спочатку блиматиме, а потім
світитиметься постійно. На кілька
секунд відобразиться відстань або
період часу, що залишилися до його проведення.
Про прострочене технічне
обслуговування буде попереджено
повідомленням в інформаційномуцентрі водія, в якому вказується
відстань, яку автомобіль проїхав
після належного часу проведення
ТО. C спочатку блиматиме, а
потім світитиметься постійно, доки
належне обслуговування не буде
виконано.
Скидання інтервалу
проведення технічного
обслуговування
Після кожного технічного
обслуговування слід скидати
індикатор технічного
обслуговування, щоб забезпечити
належну роботу відповідної
системи. Рекомендується
звернутися по допомогу на станцію технічного обслуговування.
Виконуючи технічне
обслуговування самостійно,
дотримуйтеся такої послідовності
дій:
● вимкніть запалювання
● натисніть і утримуйте кнопку CHECK

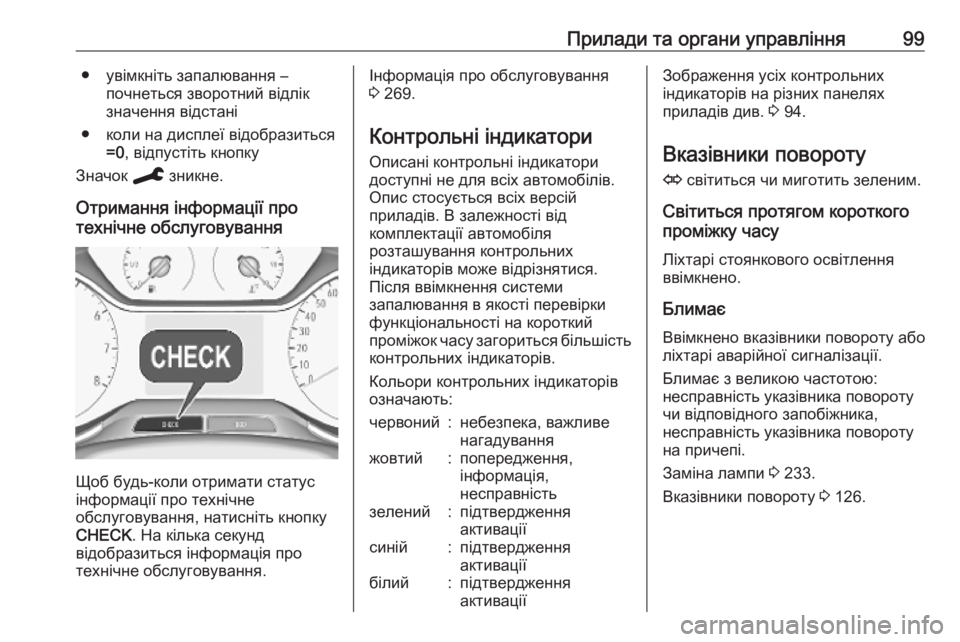

Прилади та органи управління99● увімкніть запалювання –почнеться зворотний відлік
значення відстані
● коли на дисплеї відобразиться =0, відпустіть кнопку
Значок C зникне.
Отримання інформації про
технічне обслуговування
Щоб будь-коли отримати статус
інформації про технічне
обслуговування, натисніть кнопку
CHECK . На кілька секунд
відобразиться інформація про
технічне обслуговування.
Інформація про обслуговування
3 269.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активаціїЗображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 94.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Ввімкнено вказівники повороту або ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність указівника повороту чи відповідного запобіжника,
несправність указівника повороту на причепі.
Заміна лампи 3 233.
Вказівники повороту 3 126.

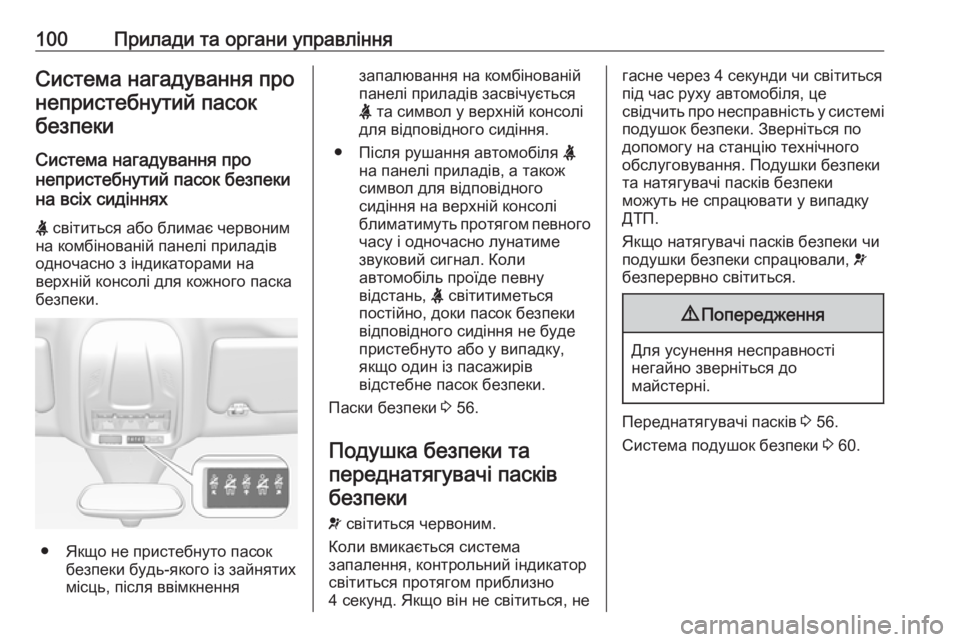

100Прилади та органи управлінняСистема нагадування пронепристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок
безпеки будь-якого із зайнятих
місць, після ввімкнення
запалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після рушання автомобіля X
на панелі приладів, а також
символ для відповідного
сидіння на верхній консолі
блиматимуть протягом певного
часу і одночасно лунатиме
звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
відповідного сидіння не буде
пристебнуто або у випадку,
якщо один із пасажирів
відстебне пасок безпеки.
Паски безпеки 3 56.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, негасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по допомогу на станцію технічногообслуговування. Подушки безпеки
та натягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Якщо натягувачі пасків безпеки чи
подушки безпеки спрацювали, v
безперервно світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків 3 56.
Система подушок безпеки 3 60.

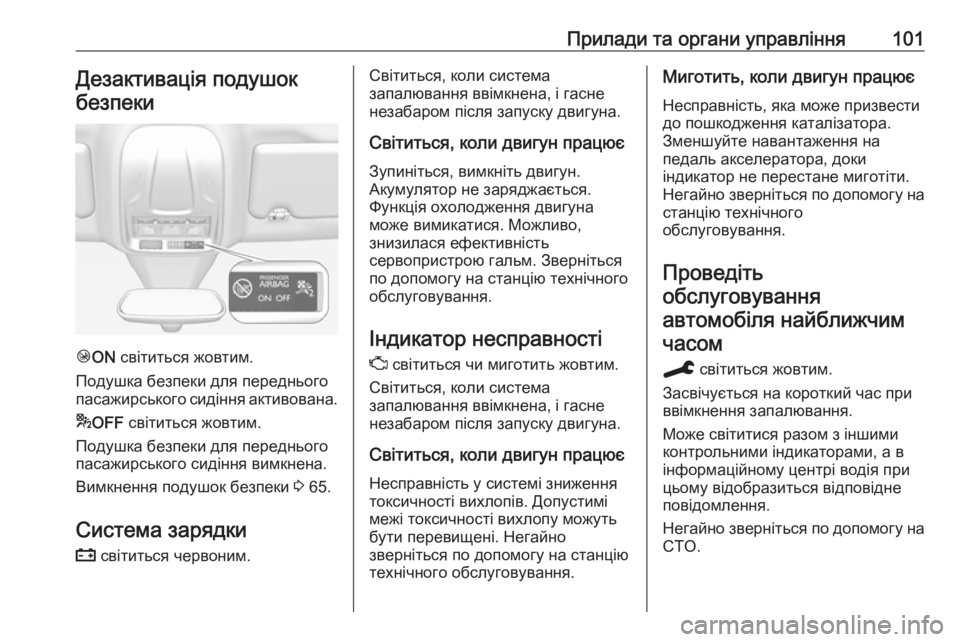

Прилади та органи управління101Дезактивація подушокбезпеки
Ó ON світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння активована.
* OFF світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена.
Вимкнення подушок безпеки 3 65.
Система зарядки
p світиться червоним.
Світиться, коли система
запалювання ввімкнена, і гасне
незабаром після запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Функція охолодження двигуна
може вимикатися. Можливо,
знизилася ефективність
сервопристрою гальм. Зверніться по допомогу на станцію технічногообслуговування.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система
запалювання ввімкнена, і гасне незабаром після запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу на станцію
технічного обслуговування.Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу на
станцію технічного
обслуговування.
Проведіть
обслуговування
автомобіля найближчим часом
C світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Може світитися разом з іншими
контрольними індикаторами, а в
інформаційному центрі водія при
цьому відобразиться відповідне
повідомлення.
Негайно зверніться по допомогу на
СТО.

102Прилади та органи управлінняЗупинити двигун
Y світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться разом з іншими
контрольними індикаторами і при
цьому лунає попереджувальний
сигнал, а в інформаційному центрі
водія відображається відповідне
повідомлення.
Негайно зупиніть двигун і
зверніться по допомогу на станцію
технічного обслуговування.
Перевірка системи 002D світиться жовтим або червоним
кольором.
Світиться жовтим
Виявлено незначну несправність
двигуна.
Світиться червоним Виявлено серйозну несправність
двигуна.Якомога швидше заглушіть двигун
і зверніться по допомогу на станцію
технічного обслуговування.
Система гальм ізчеплення
R світиться червоним.
Рівень рідини для системи гальм та
зчеплення занадто низький.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна рідина 3 229.
Електричне стоянкове
гальмо
0050 світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 163.
Блимає
Електричне стоянкове гальмо не ввімкнено автоматично. Виникла
несправність, пов’язана з його
ввімкненням або вимкненням.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
o світиться жовтим.
Світиться Роботу в автоматичному режимі
вимкнено або їй заважає
несправність. Активуйте роботу в
автоматичному режимі знову або зверніться на станцію технічного
обслуговування, щоб усунути
причину несправності.
Робота в автоматичному режимі
3 163.
