Page 185 of 253

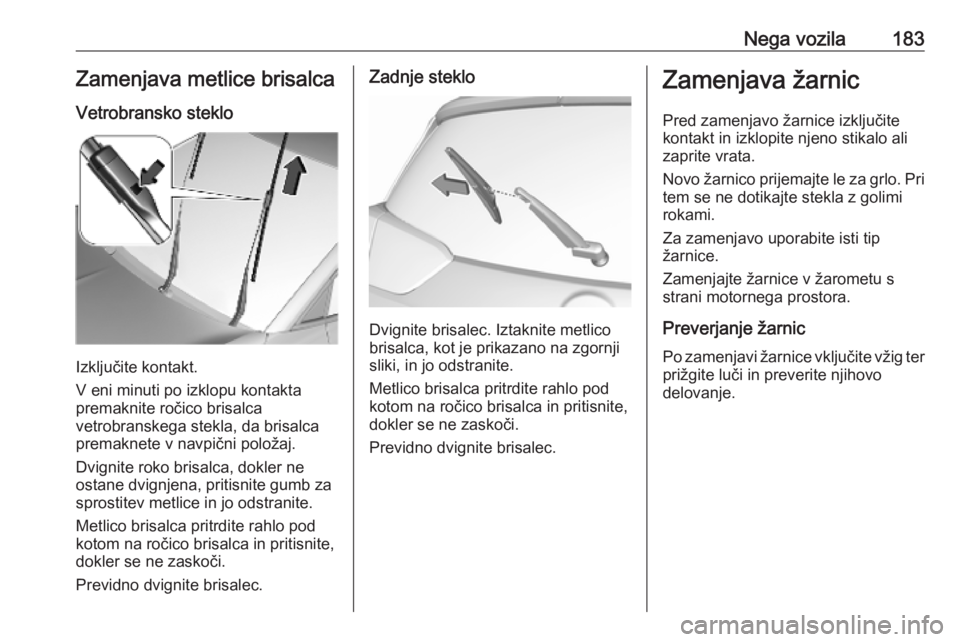

Nega vozila183Zamenjava metlice brisalca
Vetrobransko steklo
Izključite kontakt.
V eni minuti po izklopu kontakta
premaknite ročico brisalca
vetrobranskega stekla, da brisalca premaknete v navpični položaj.
Dvignite roko brisalca, dokler ne
ostane dvignjena, pritisnite gumb za
sprostitev metlice in jo odstranite.
Metlico brisalca pritrdite rahlo pod
kotom na ročico brisalca in pritisnite,
dokler se ne zaskoči.
Previdno dvignite brisalec.
Zadnje steklo
Dvignite brisalec. Iztaknite metlico
brisalca, kot je prikazano na zgornji
sliki, in jo odstranite.
Metlico brisalca pritrdite rahlo pod
kotom na ročico brisalca in pritisnite, dokler se ne zaskoči.
Previdno dvignite brisalec.
Zamenjava žarnic
Pred zamenjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri tem se ne dotikajte stekla z golimi
rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.
Page 186 of 253

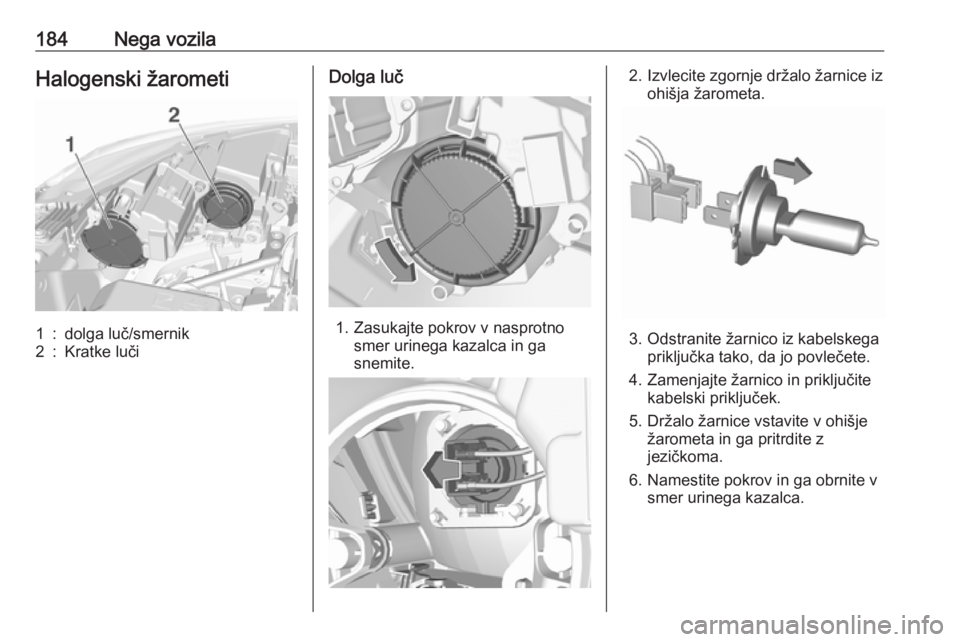

184Nega vozilaHalogenski žarometi1:dolga luč/smernik2:Kratke lučiDolga luč
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Izvlecite zgornje držalo žarnice iz ohišja žarometa.
3. Odstranite žarnico iz kabelskegapriključka tako, da jo povlečete.
4. Zamenjajte žarnico in priključite kabelski priključek.
5. Držalo žarnice vstavite v ohišje žarometa in ga pritrdite z
jezičkoma.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Page 187 of 253

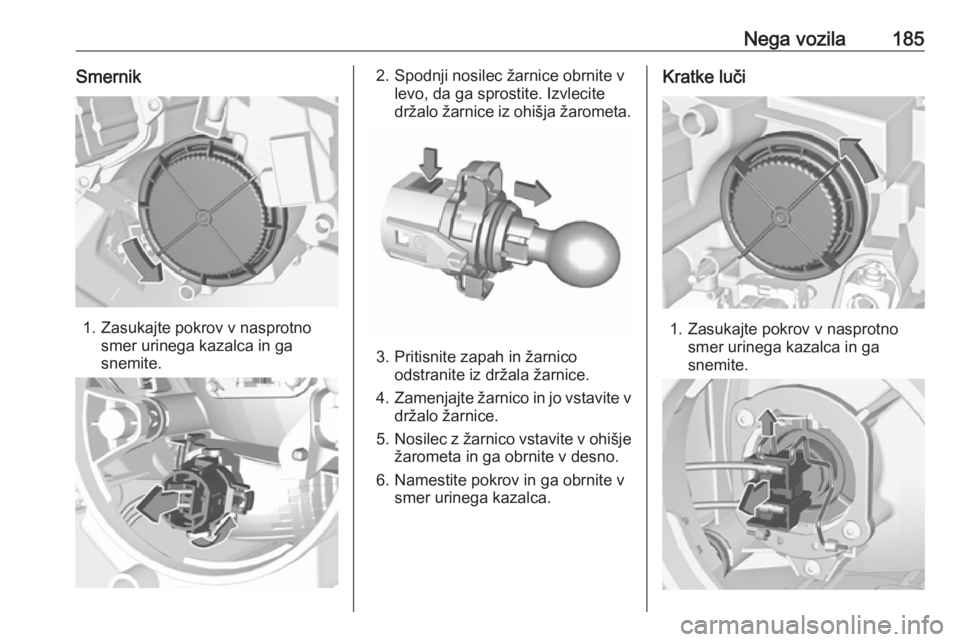

Nega vozila185Smernik
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Spodnji nosilec žarnice obrnite v levo, da ga sprostite. Izvlecite
držalo žarnice iz ohišja žarometa.
3. Pritisnite zapah in žarnico odstranite iz držala žarnice.
4. Zamenjajte žarnico in jo vstavite v
držalo žarnice.
5. Nosilec z žarnico vstavite v ohišje
žarometa in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Kratke luči
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.
Page 188 of 253

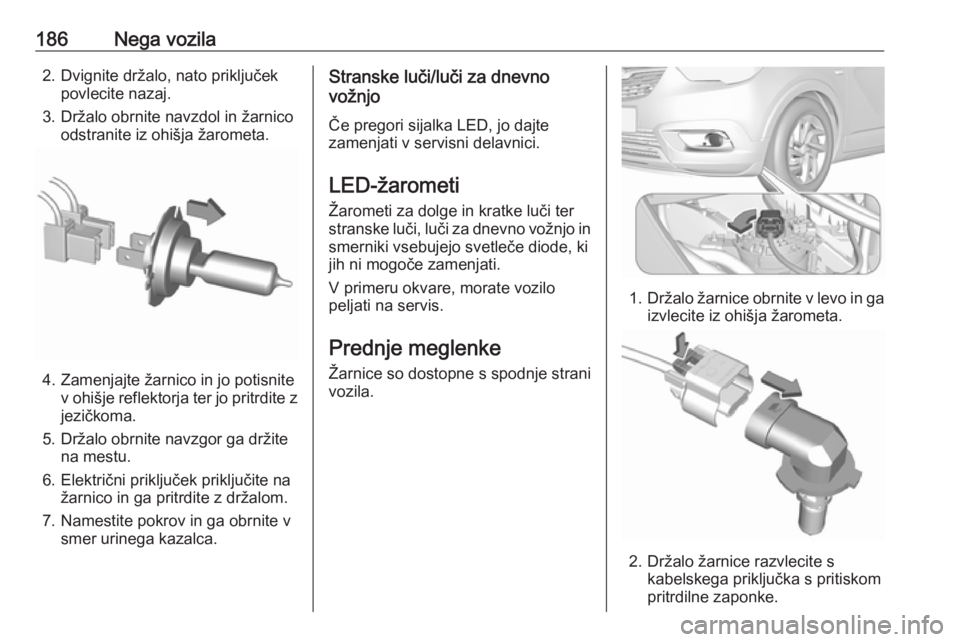

186Nega vozila2. Dvignite držalo, nato priključekpovlecite nazaj.
3. Držalo obrnite navzdol in žarnico odstranite iz ohišja žarometa.
4. Zamenjajte žarnico in jo potisnitev ohišje reflektorja ter jo pritrdite z
jezičkoma.
5. Držalo obrnite navzgor ga držite na mestu.
6. Električni priključek priključite na žarnico in ga pritrdite z držalom.
7. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo
Če pregori sijalka LED, jo dajte
zamenjati v servisni delavnici.
LED-žarometi Žarometi za dolge in kratke luči ter
stranske luči, luči za dnevno vožnjo in
smerniki vsebujejo svetleče diode, ki
jih ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Prednje meglenke Žarnice so dostopne s spodnje strani
vozila.
1. Držalo žarnice obrnite v levo in ga
izvlecite iz ohišja žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
Page 189 of 253

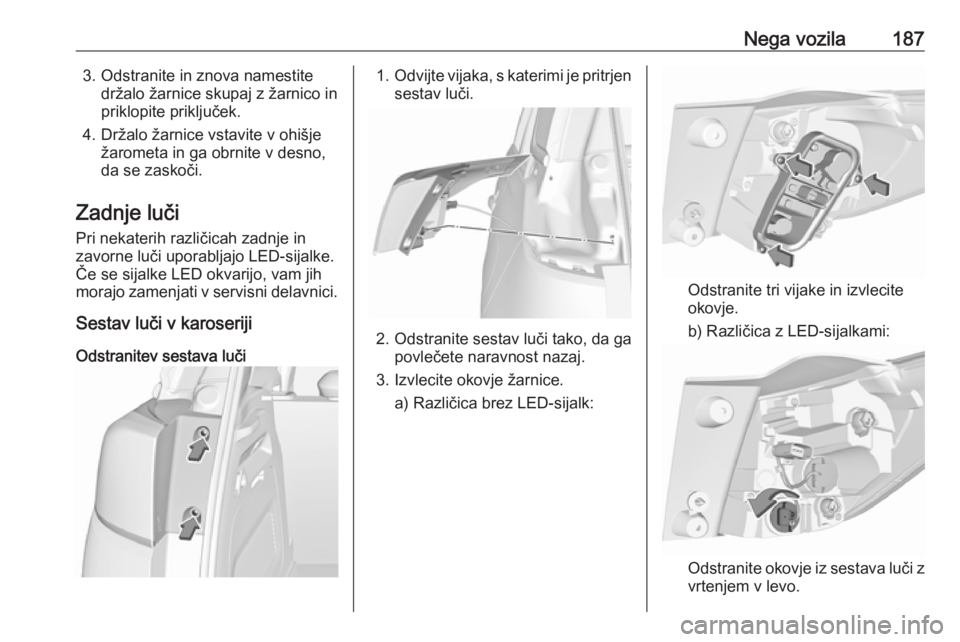

Nega vozila1873. Odstranite in znova namestitedržalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v ohišje žarometa in ga obrnite v desno,
da se zaskoči.
Zadnje luči Pri nekaterih različicah zadnje in
zavorne luči uporabljajo LED-sijalke. Če se sijalke LED okvarijo, vam jih
morajo zamenjati v servisni delavnici.
Sestav luči v karoseriji
Odstranitev sestava luči1. Odvijte vijaka, s katerimi je pritrjen
sestav luči.
2. Odstranite sestav luči tako, da ga povlečete naravnost nazaj.
3. Izvlecite okovje žarnice. a) Različica brez LED-sijalk:
Odstranite tri vijake in izvlecite
okovje.
b) Različica z LED-sijalkami:
Odstranite okovje iz sestava luči z vrtenjem v levo.
Page 190 of 253

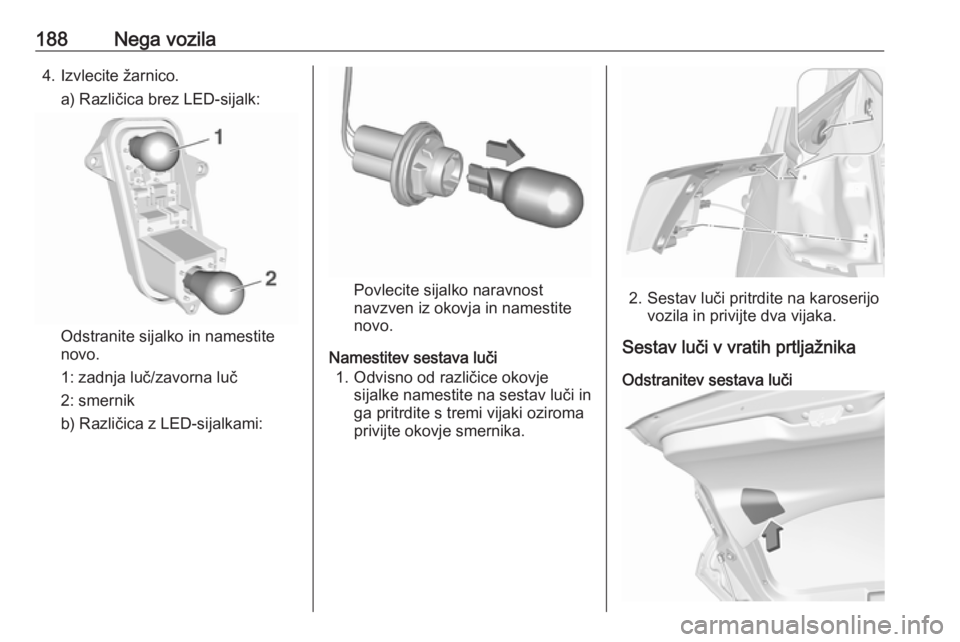

188Nega vozila4. Izvlecite žarnico.a) Različica brez LED-sijalk:
Odstranite sijalko in namestite
novo.
1: zadnja luč/zavorna luč
2: smernik
b) Različica z LED-sijalkami:
Povlecite sijalko naravnost
navzven iz okovja in namestite
novo.
Namestitev sestava luči 1. Odvisno od različice okovje sijalke namestite na sestav luči in
ga pritrdite s tremi vijaki oziroma
privijte okovje smernika.2. Sestav luči pritrdite na karoserijo vozila in privijte dva vijaka.
Sestav luči v vratih prtljažnika
Odstranitev sestava luči
Page 191 of 253

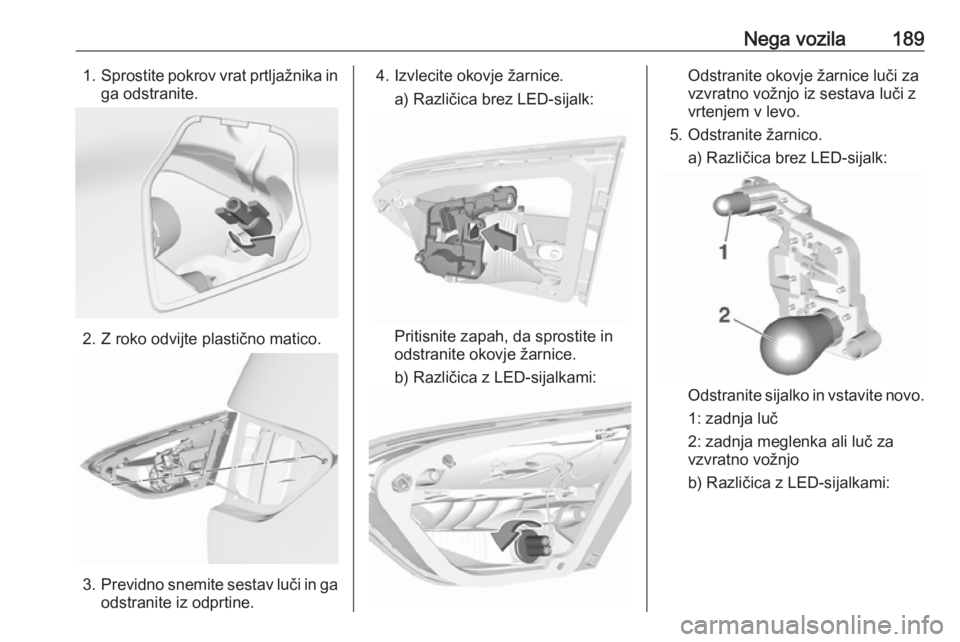

Nega vozila1891.Sprostite pokrov vrat prtljažnika in
ga odstranite.
2. Z roko odvijte plastično matico.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Izvlecite okovje žarnice.
a) Različica brez LED-sijalk:
Pritisnite zapah, da sprostite in
odstranite okovje žarnice.
b) Različica z LED-sijalkami:
Odstranite okovje žarnice luči za
vzvratno vožnjo iz sestava luči z
vrtenjem v levo.
5. Odstranite žarnico. a) Različica brez LED-sijalk:
Odstranite sijalko in vstavite novo.
1: zadnja luč
2: zadnja meglenka ali luč za
vzvratno vožnjo
b) Različica z LED-sijalkami:
Page 192 of 253

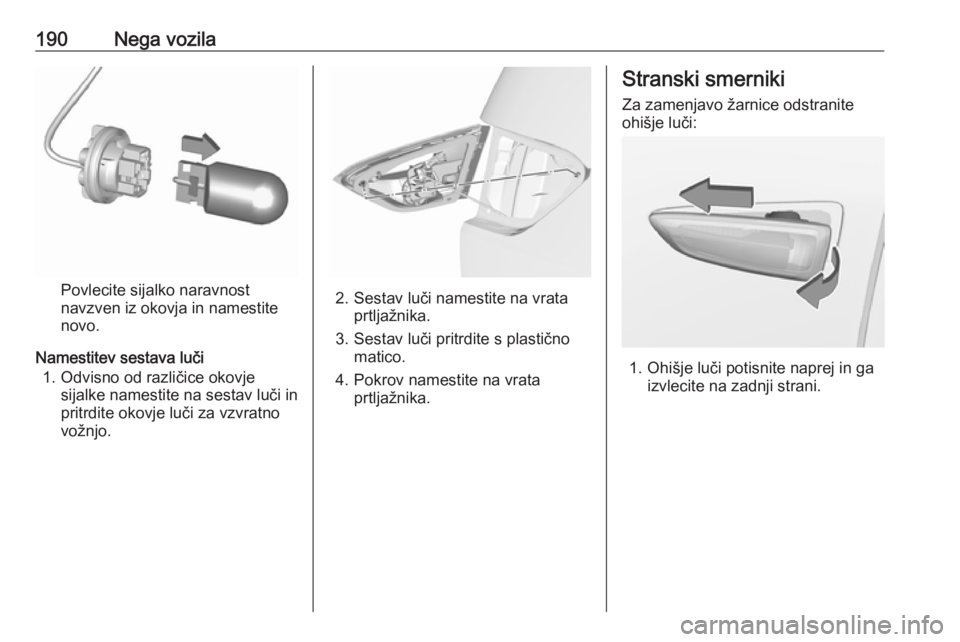

190Nega vozila
Povlecite sijalko naravnost
navzven iz okovja in namestite
novo.
Namestitev sestava luči 1. Odvisno od različice okovje sijalke namestite na sestav luči in
pritrdite okovje luči za vzvratno
vožnjo.2. Sestav luči namestite na vrata prtljažnika.
3. Sestav luči pritrdite s plastično matico.
4. Pokrov namestite na vrata prtljažnika.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Ohišje luči potisnite naprej in ga izvlecite na zadnji strani.
