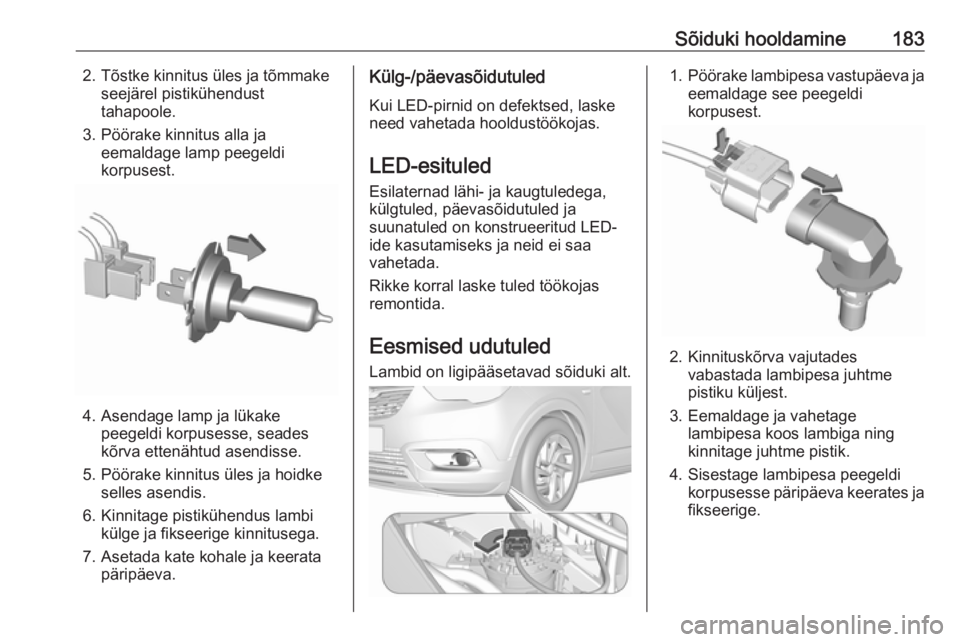

Sõiduki hooldamine1832. Tõstke kinnitus üles ja tõmmakeseejärel pistikühendusttahapoole.
3. Pöörake kinnitus alla ja eemaldage lamp peegeldi
korpusest.
4. Asendage lamp ja lükake peegeldi korpusesse, seades
kõrva ettenähtud asendisse.
5. Pöörake kinnitus üles ja hoidke selles asendis.
6. Kinnitage pistikühendus lambi külge ja fikseerige kinnitusega.
7. Asetada kate kohale ja keerata päripäeva.
Külg-/päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledega, külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Eesmised udutuled Lambid on ligipääsetavad sõiduki alt.1. Pöörake lambipesa vastupäeva ja
eemaldage see peegeldi
korpusest.
2. Kinnituskõrva vajutades vabastada lambipesa juhtme
pistiku küljest.
3. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
4. Sisestage lambipesa peegeldi korpusesse päripäeva keerates ja
fikseerige.

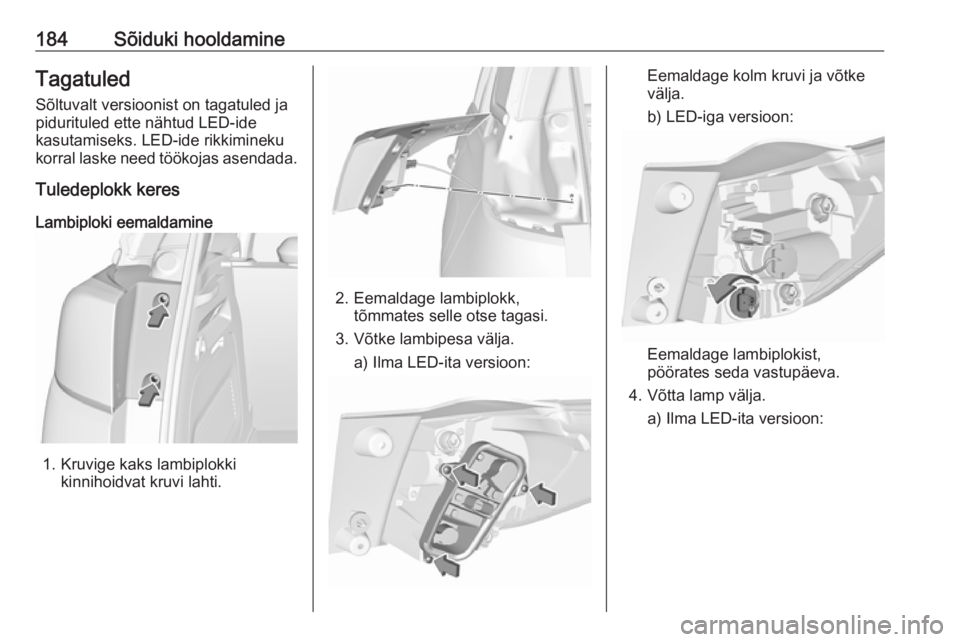

184Sõiduki hooldamineTagatuledSõltuvalt versioonist on tagatuled ja
pidurituled ette nähtud LED-ide
kasutamiseks. LED-ide rikkimineku
korral laske need töökojas asendada.
Tuledeplokk keres
Lambiploki eemaldamine
1. Kruvige kaks lambiplokki kinnihoidvat kruvi lahti.
2. Eemaldage lambiplokk,tõmmates selle otse tagasi.
3. Võtke lambipesa välja. a) Ilma LED-ita versioon:
Eemaldage kolm kruvi ja võtke
välja.
b) LED-iga versioon:
Eemaldage lambiplokist,
pöörates seda vastupäeva.
4. Võtta lamp välja. a) Ilma LED-ita versioon:

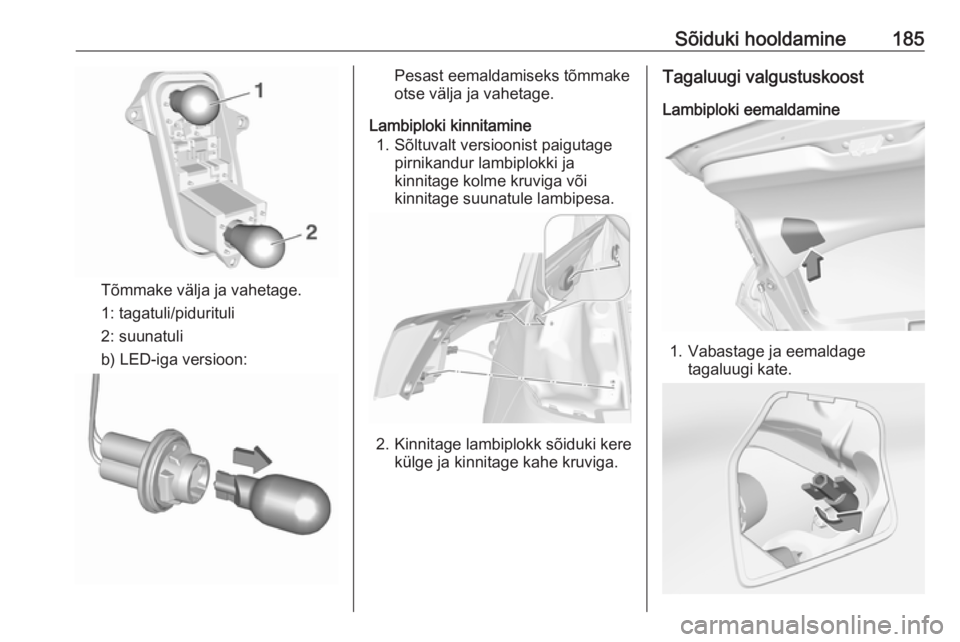

Sõiduki hooldamine185
Tõmmake välja ja vahetage.
1: tagatuli/pidurituli
2: suunatuli
b) LED-iga versioon:
Pesast eemaldamiseks tõmmake
otse välja ja vahetage.
Lambiploki kinnitamine 1. Sõltuvalt versioonist paigutage pirnikandur lambiplokki ja
kinnitage kolme kruviga või
kinnitage suunatule lambipesa.
2. Kinnitage lambiplokk sõiduki kere külge ja kinnitage kahe kruviga.
Tagaluugi valgustuskoost
Lambiploki eemaldamine
1. Vabastage ja eemaldage tagaluugi kate.

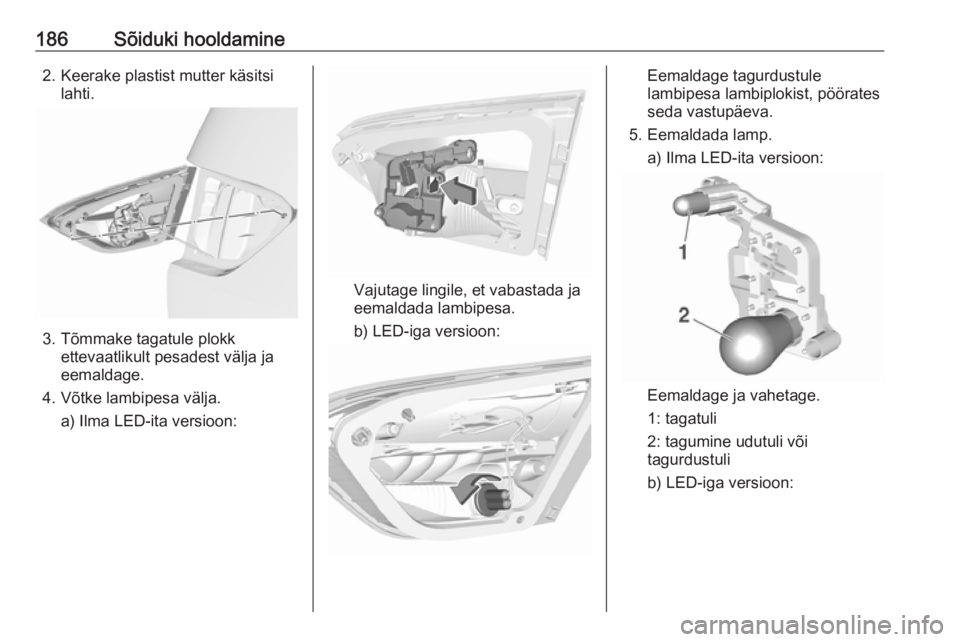

186Sõiduki hooldamine2. Keerake plastist mutter käsitsilahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Võtke lambipesa välja. a) Ilma LED-ita versioon:
Vajutage lingile, et vabastada ja
eemaldada lambipesa.
b) LED-iga versioon:
Eemaldage tagurdustule
lambipesa lambiplokist, pöörates
seda vastupäeva.
5. Eemaldada lamp. a) Ilma LED-ita versioon:
Eemaldage ja vahetage.
1: tagatuli
2: tagumine udutuli või
tagurdustuli
b) LED-iga versioon:

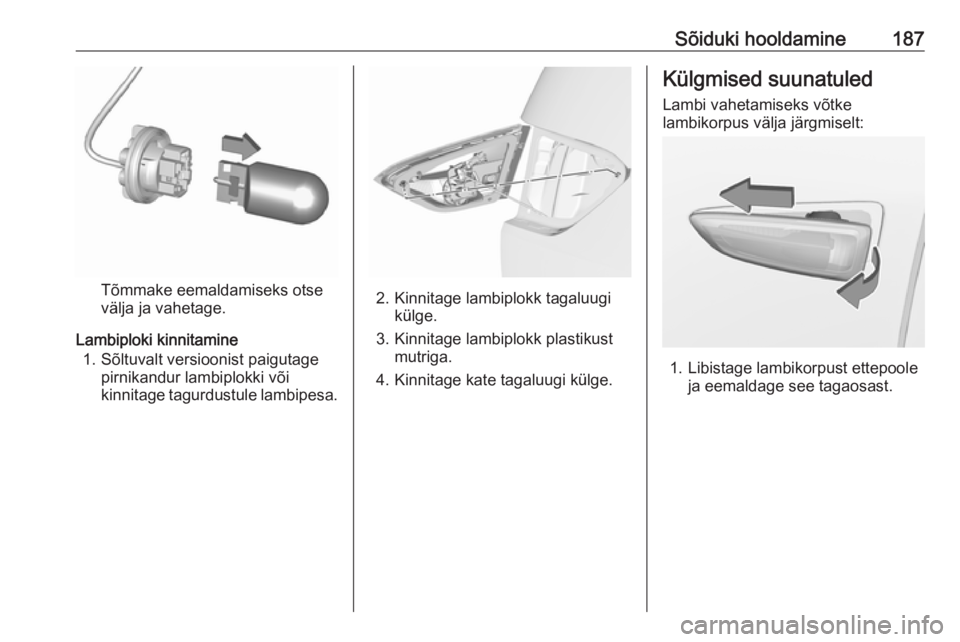

Sõiduki hooldamine187
Tõmmake eemaldamiseks otse
välja ja vahetage.
Lambiploki kinnitamine 1. Sõltuvalt versioonist paigutage pirnikandur lambiplokki või
kinnitage tagurdustule lambipesa.2. Kinnitage lambiplokk tagaluugi külge.
3. Kinnitage lambiplokk plastikust mutriga.
4. Kinnitage kate tagaluugi külge.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.

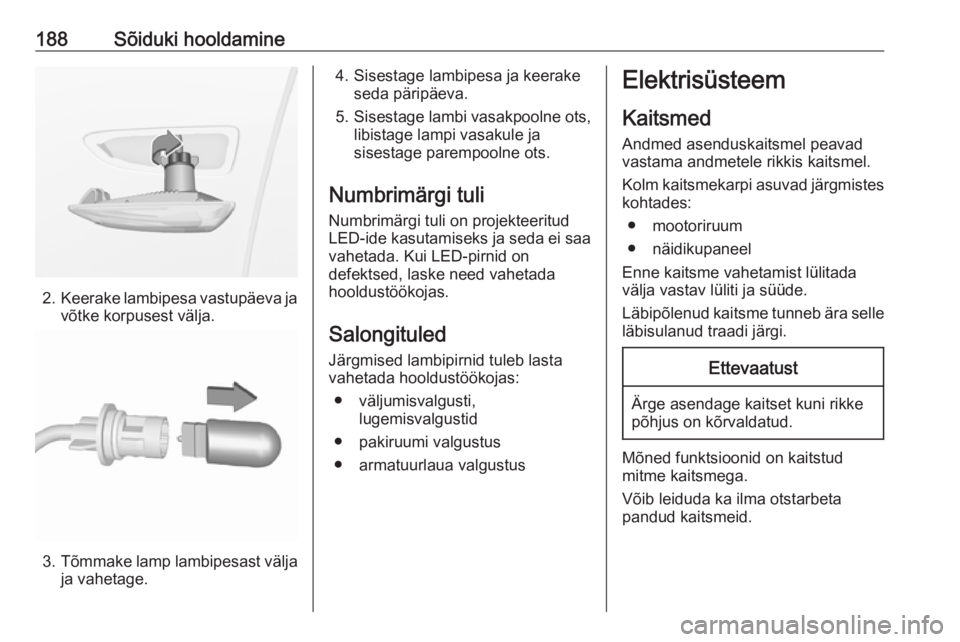

188Sõiduki hooldamine
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on projekteeritud
LED-ide kasutamiseks ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustusElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Kolm kaitsmekarpi asuvad järgmistes kohtades:
● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

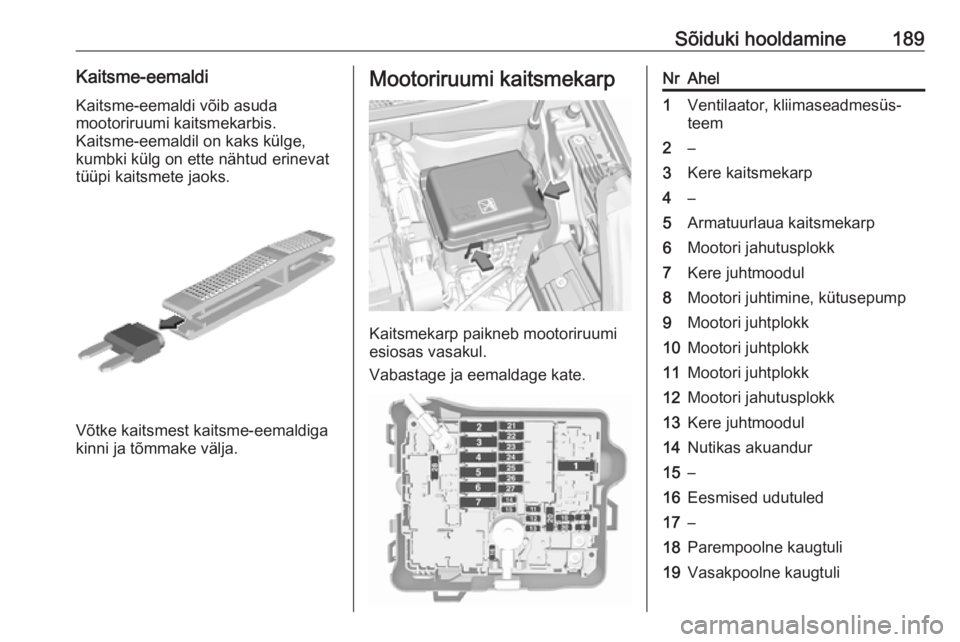

Sõiduki hooldamine189Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge, kumbki külg on ette nähtud erinevat
tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
NrAhel1Ventilaator, kliimaseadmesüs‐
teem2–3Kere kaitsmekarp4–5Armatuurlaua kaitsmekarp6Mootori jahutusplokk7Kere juhtmoodul8Mootori juhtimine, kütusepump9Mootori juhtplokk10Mootori juhtplokk11Mootori juhtplokk12Mootori jahutusplokk13Kere juhtmoodul14Nutikas akuandur15–16Eesmised udutuled17–18Parempoolne kaugtuli19Vasakpoolne kaugtuli

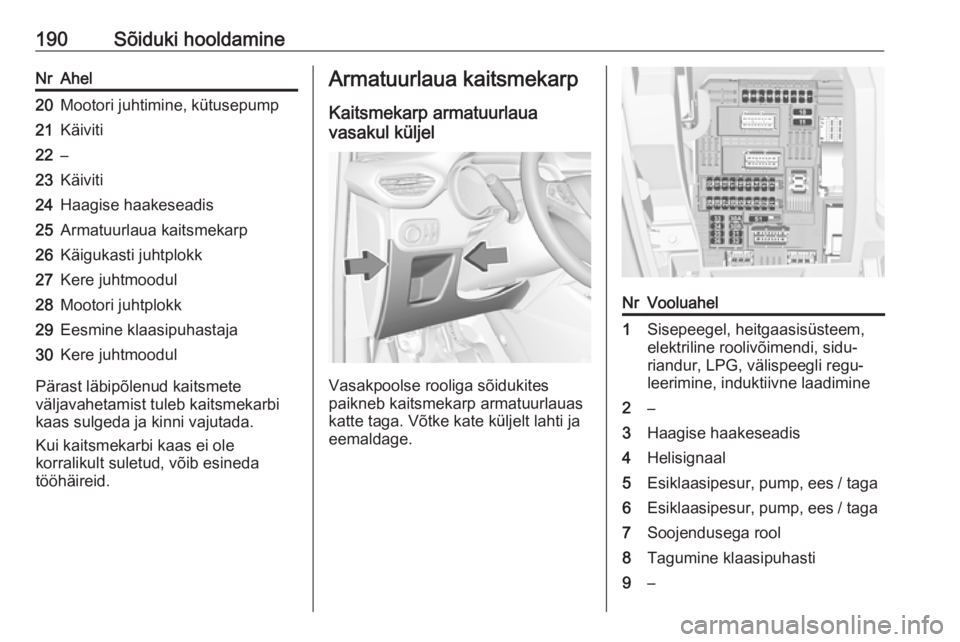

190Sõiduki hooldamineNrAhel20Mootori juhtimine, kütusepump21Käiviti22–23Käiviti24Haagise haakeseadis25Armatuurlaua kaitsmekarp26Käigukasti juhtplokk27Kere juhtmoodul28Mootori juhtplokk29Eesmine klaasipuhastaja30Kere juhtmoodul
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp armatuurlaua
vasakul küljel
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga. Võtke kate küljelt lahti ja
eemaldage.
NrVooluahel1Sisepeegel, heitgaasisüsteem,
elektriline roolivõimendi, sidu‐
riandur, LPG, välispeegli regu‐
leerimine, induktiivne laadimine2–3Haagise haakeseadis4Helisignaal5Esiklaasipesur, pump, ees / taga6Esiklaasipesur, pump, ees / taga7Soojendusega rool8Tagumine klaasipuhasti9–
