2019.75 OPEL CROSSLAND X Ohjekirja (in Finnish)

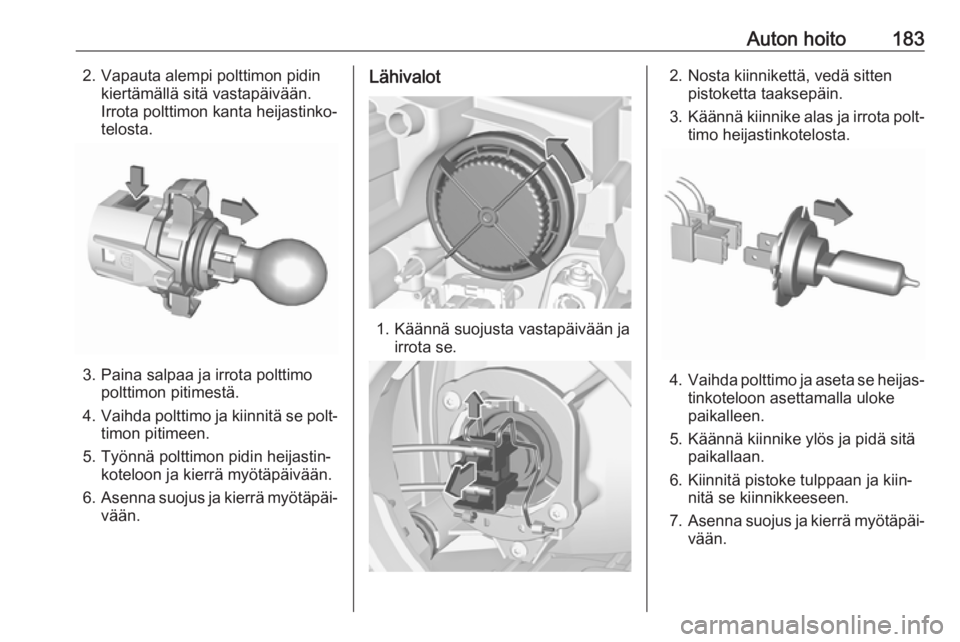

Auton hoito1832. Vapauta alempi polttimon pidinkiertämällä sitä vastapäivään.
Irrota polttimon kanta heijastinko‐
telosta.
3. Paina salpaa ja irrota polttimo polttimon pitimestä.
4. Vaihda polttimo ja kiinnitä se polt‐
timon pitimeen.
5. Työnnä polttimon pidin heijastin‐ koteloon ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Lähivalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Nosta kiinnikettä, vedä sittenpistoketta taaksepäin.
3. Käännä kiinnike alas ja irrota polt‐
timo heijastinkotelosta.
4. Vaihda polttimo ja aseta se heijas‐
tinkoteloon asettamalla uloke
paikalleen.
5. Käännä kiinnike ylös ja pidä sitä paikallaan.
6. Kiinnitä pistoke tulppaan ja kiin‐ nitä se kiinnikkeeseen.
7. Asenna suojus ja kierrä myötäpäi‐
vään.

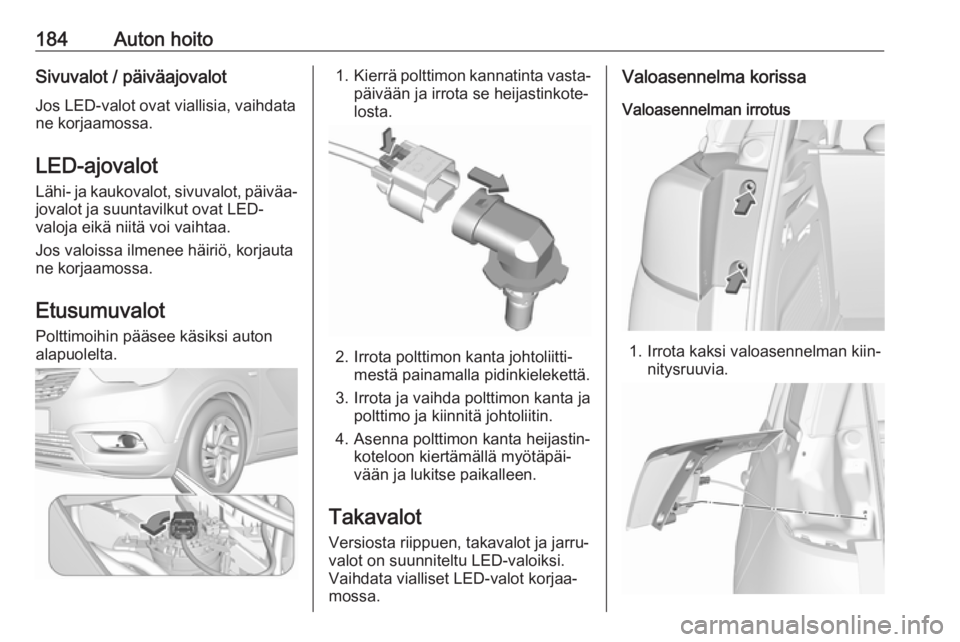

184Auton hoitoSivuvalot / päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
LED-ajovalot
Lähi- ja kaukovalot, sivuvalot, päiväa‐
jovalot ja suuntavilkut ovat LED-
valoja eikä niitä voi vaihtaa.
Jos valoissa ilmenee häiriö, korjauta
ne korjaamossa.
Etusumuvalot Polttimoihin pääsee käsiksi auton
alapuolelta.1. Kierrä polttimon kannatinta vasta‐
päivään ja irrota se heijastinkote‐
losta.
2. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijastin‐ koteloon kiertämällä myötäpäi‐
vään ja lukitse paikalleen.
Takavalot
Versiosta riippuen, takavalot ja jarru‐ valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valoasennelma korissa
Valoasennelman irrotus
1. Irrota kaksi valoasennelman kiin‐ nitysruuvia.

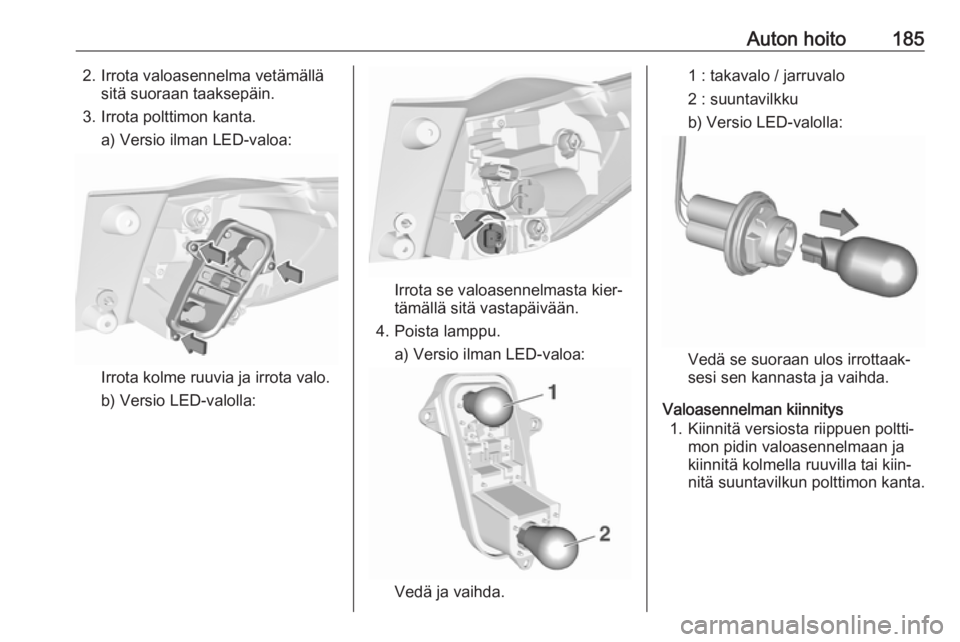

Auton hoito1852. Irrota valoasennelma vetämälläsitä suoraan taaksepäin.
3. Irrota polttimon kanta. a) Versio ilman LED-valoa:
Irrota kolme ruuvia ja irrota valo.
b) Versio LED-valolla:
Irrota se valoasennelmasta kier‐
tämällä sitä vastapäivään.
4. Poista lamppu. a) Versio ilman LED-valoa:
Vedä ja vaihda.
1 : takavalo / jarruvalo
2 : suuntavilkku
b) Versio LED-valolla:
Vedä se suoraan ulos irrottaak‐
sesi sen kannasta ja vaihda.
Valoasennelman kiinnitys 1. Kiinnitä versiosta riippuen poltti‐ mon pidin valoasennelmaan ja
kiinnitä kolmella ruuvilla tai kiin‐
nitä suuntavilkun polttimon kanta.

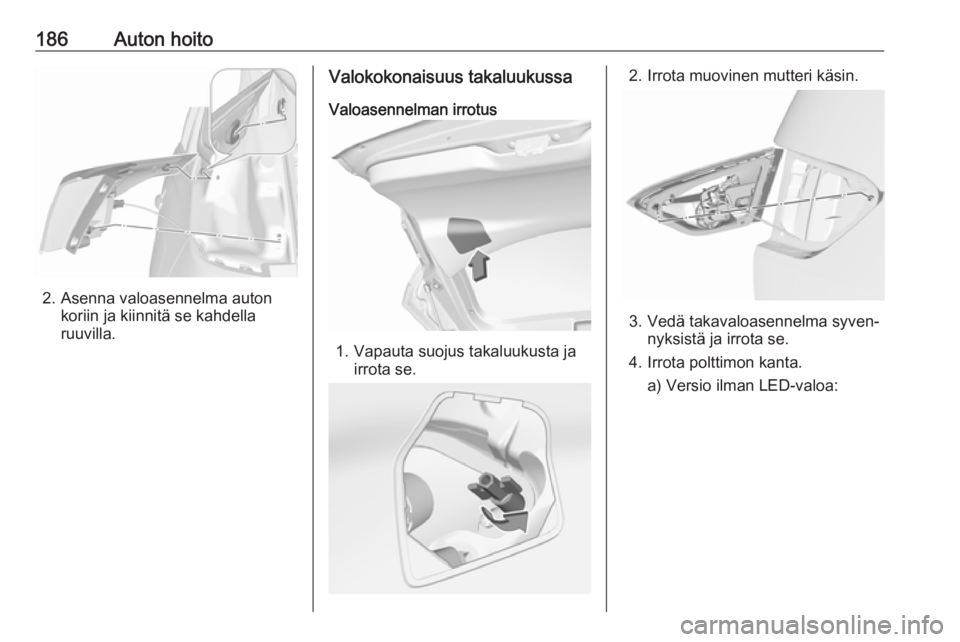

186Auton hoito
2. Asenna valoasennelma autonkoriin ja kiinnitä se kahdella
ruuvilla.
Valokokonaisuus takaluukussa
Valoasennelman irrotus
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen mutteri käsin.
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Irrota polttimon kanta. a) Versio ilman LED-valoa:

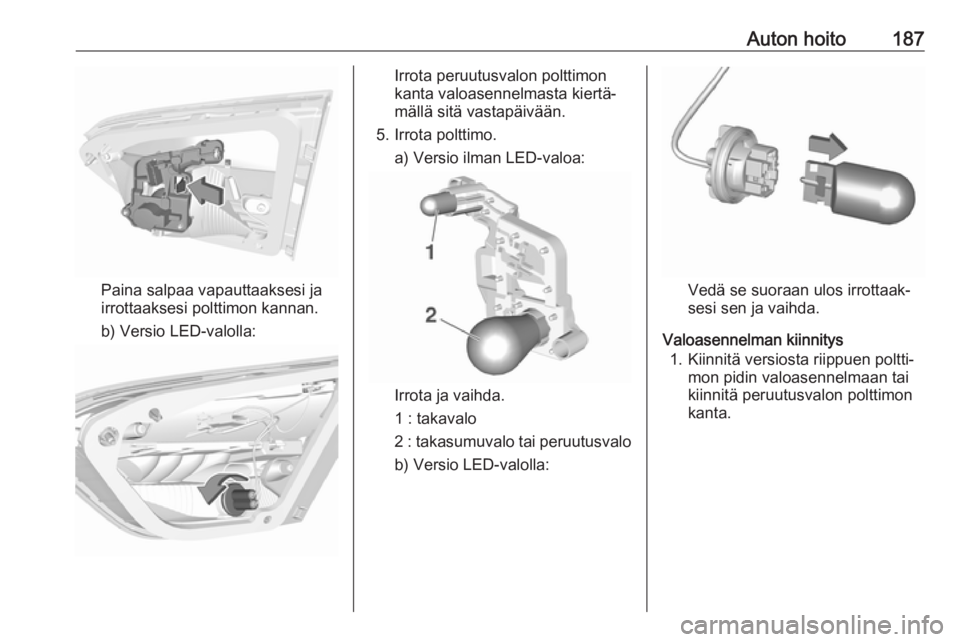

Auton hoito187
Paina salpaa vapauttaaksesi ja
irrottaaksesi polttimon kannan.
b) Versio LED-valolla:
Irrota peruutusvalon polttimon
kanta valoasennelmasta kiertä‐
mällä sitä vastapäivään.
5. Irrota polttimo. a) Versio ilman LED-valoa:
Irrota ja vaihda.
1 : takavalo
2 : takasumuvalo tai peruutusvalo
b) Versio LED-valolla:
Vedä se suoraan ulos irrottaak‐
sesi sen ja vaihda.
Valoasennelman kiinnitys 1. Kiinnitä versiosta riippuen poltti‐ mon pidin valoasennelmaan tai
kiinnitä peruutusvalon polttimon
kanta.

188Auton hoito
2. Kiinnitä valoasennelma takaluuk‐kuun.
3. Kiinnitä valoasennelma muovi‐ sella mutterilla.
4. Kiinnitä kansi takaluukkuun.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Siirrä lamppukoteloa eteenpäin ja
irrota se takaosasta.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään ja vaihda se.

Auton hoito1894.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo Rekisterikilven valot ovat LED-valoja
eikä niitä voi vaihtaa. Jos LED-valot
ovat viallisia, vaihdata ne korjaa‐
mossa.
Sisävalot
Vaihdata seuraavat polttimot korjaa‐
mossa:
● ovivalot, lukuvalot
● tavaratilan valo
● kojelaudan valaistusSähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Kolmen sulakerasian sijainnit ovat
seuraavat:
● moottoritila
● kojelauta
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta.Huomio
Älä vaihda sulaketta ennen kuin
vian syy on korjattu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

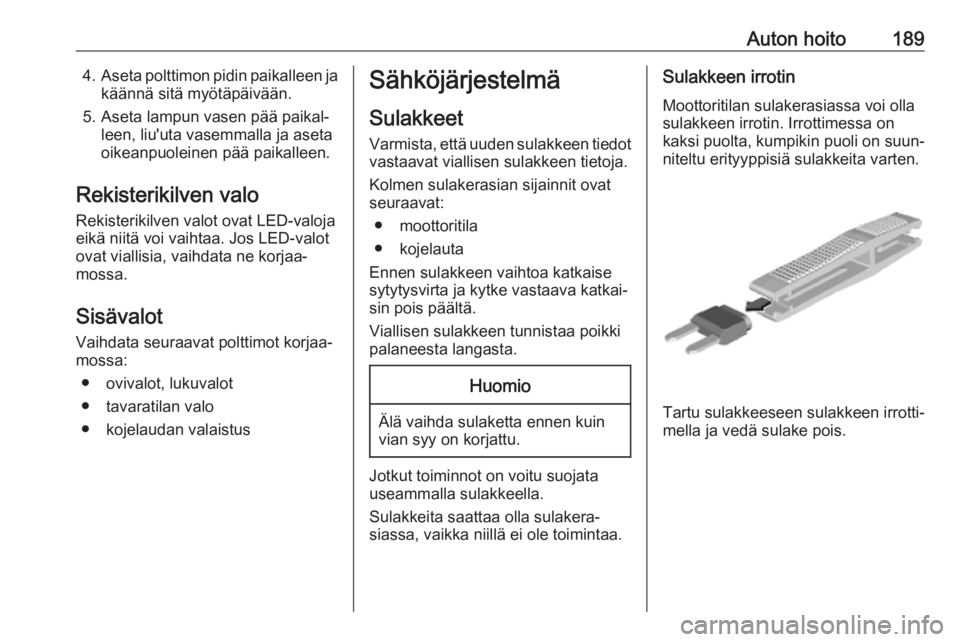

Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin. Irrottimessa on
kaksi puolta, kumpikin puoli on suun‐
niteltu erityyppisiä sulakkeita varten.
Tartu sulakkeeseen sulakkeen irrotti‐
mella ja vedä sulake pois.

190Auton hoitoMoottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta suojus ja irrota se.
NroVirtapiiri1Ilmastointijärjestelmän puhallin2–3Korin sulakerasia4–5Kojelaudan sulakerasia6Moottorin jäähdytysyksikkö7Korielektroniikan ohjausyksikkö8Moottorinohjauksen polttoaine‐
pumppu9Moottorinohjaus10Moottorinohjaus11Moottorinohjaus12Moottorin jäähdytysyksikkö13Korielektroniikan ohjausyksikkö14Älykäs akkuanturi15–16Etusumuvalot17–18Oikea kaukovalo19Vasen kaukovaloNroVirtapiiri20Moottorinohjauksen polttoaine‐
pumppu21Käynnistin22–23Käynnistin24Perävaunun vetokoukku25Kojelaudan sulakerasia26Vaihteiston ohjausyksikkö27Korielektroniikan ohjausyksikkö28Moottorin ohjausyksikkö29Tuulilasinpyyhkimet30Korielektroniikan ohjausyksikkö
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.
