2019.75 OPEL CROSSLAND X Посібник з експлуатації (in Ukrainian)

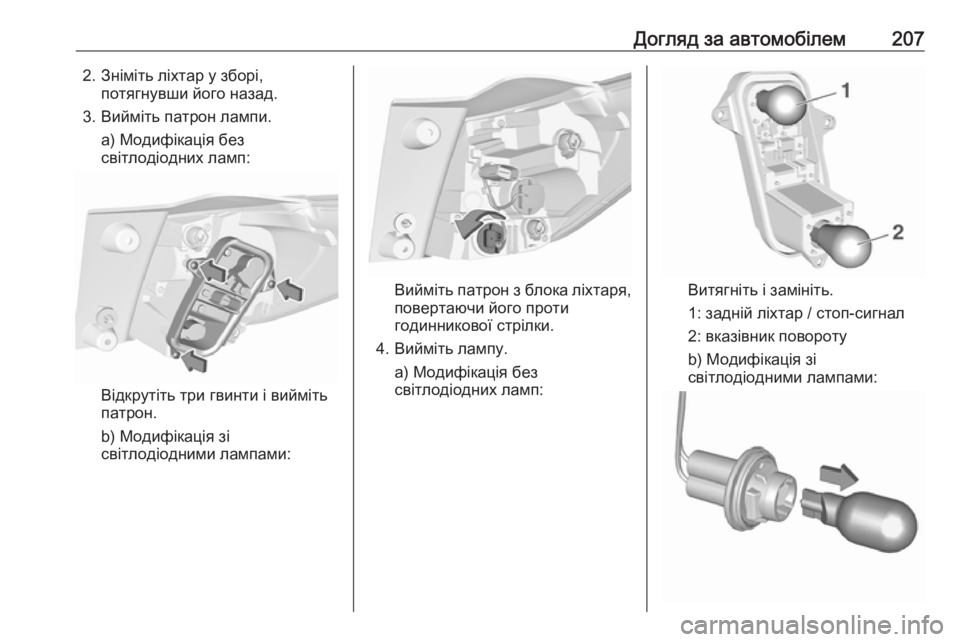

Догляд за автомобілем2072. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть патрон лампи. а) Модифікація без
світлодіодних ламп:
Відкрутіть три гвинти і вийміть
патрон.
b) Модифікація зі
світлодіодними лампами:
Вийміть патрон з блока ліхтаря,
повертаючи його проти
годинникової стрілки.
4. Вийміть лампу. а) Модифікація безсвітлодіодних ламп:Витягніть і замініть.
1: задній ліхтар / стоп-сигнал
2: вказівник повороту
b) Модифікація зі
світлодіодними лампами:

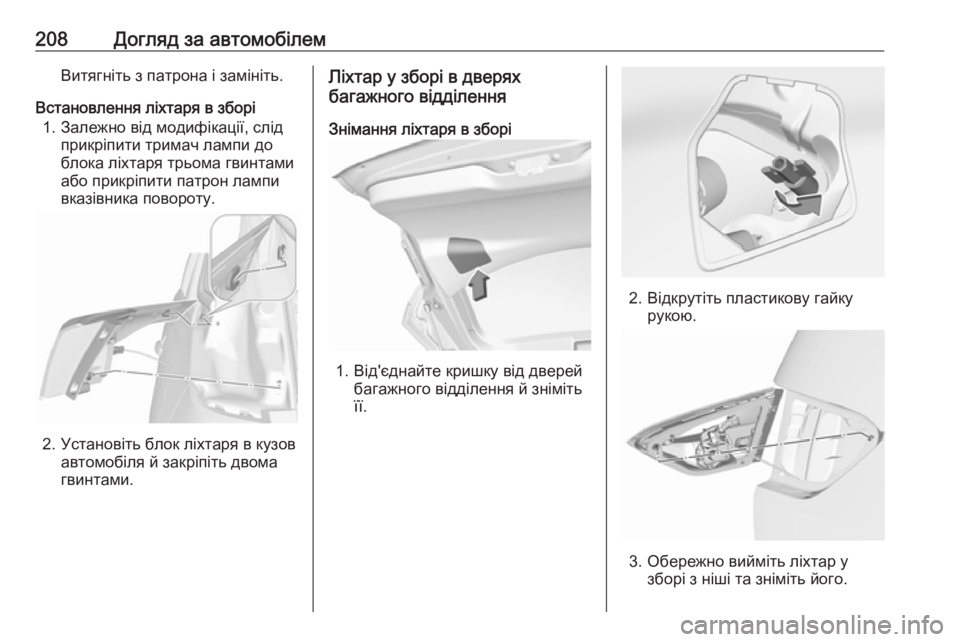

208Догляд за автомобілемВитягніть з патрона і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря трьома гвинтами
або прикріпити патрон лампи
вказівника повороту.
2. Установіть блок ліхтаря в кузов автомобіля й закріпіть двома
гвинтами.
Ліхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення й зніміть
її.
2. Відкрутіть пластикову гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.

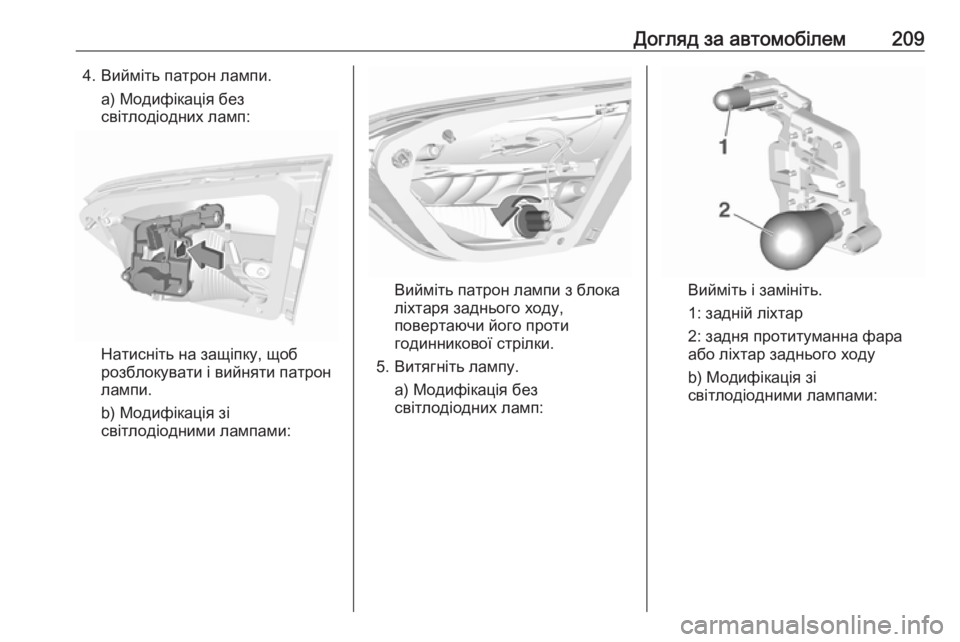

Догляд за автомобілем2094. Вийміть патрон лампи.а) Модифікація безсвітлодіодних ламп:
Натисніть на защіпку, щоб
розблокувати і вийняти патрон
лампи.
b) Модифікація зі
світлодіодними лампами:
Вийміть патрон лампи з блока
ліхтаря заднього ходу,
повертаючи його проти
годинникової стрілки.
5. Витягніть лампу. а) Модифікація без
світлодіодних ламп:Вийміть і замініть.
1: задній ліхтар 2: задня протитуманна фара
або ліхтар заднього ходу
b) Модифікація зі
світлодіодними лампами:

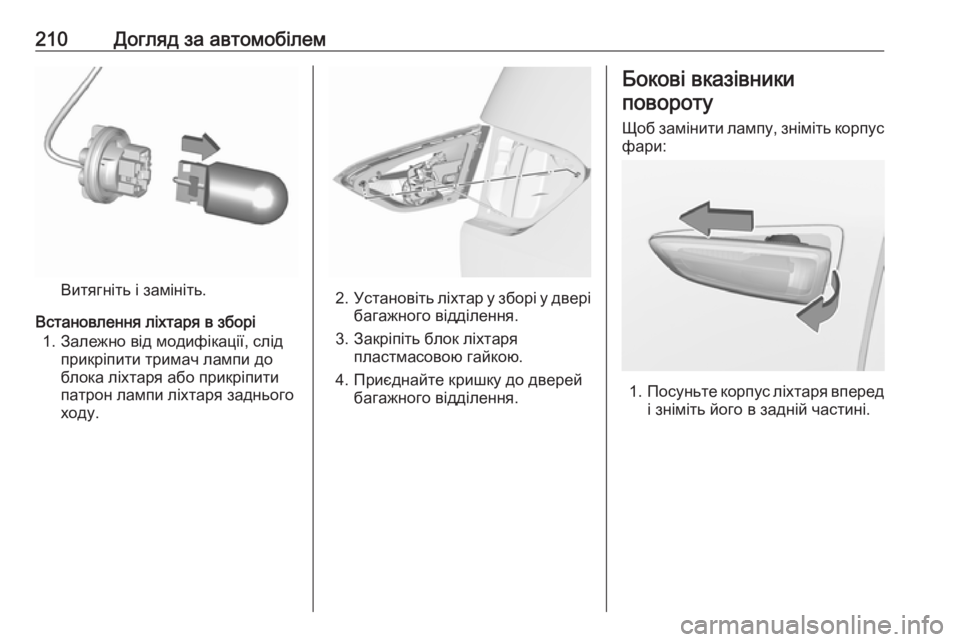

210Догляд за автомобілем
Витягніть і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря або прикріпити
патрон лампи ліхтаря заднього
ходу.2. Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть блок ліхтаря пластмасовою гайкою.
4. Приєднайте кришку до дверей багажного відділення.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Посуньте корпус ліхтаря вперед
і зніміть його в задній частині.

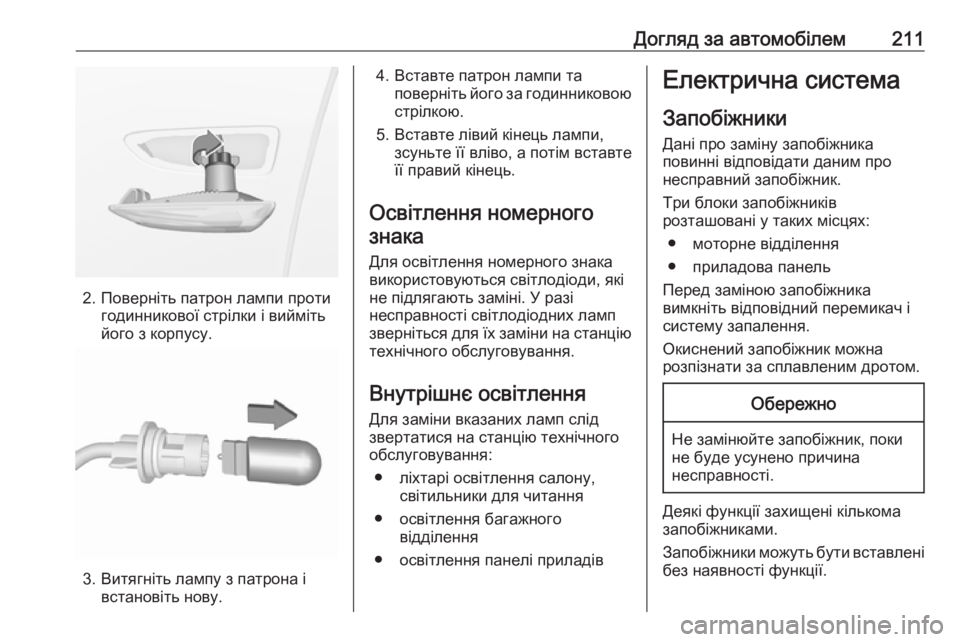

Догляд за автомобілем211
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Для заміни вказаних ламп слід
звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладівЕлектрична система
Запобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
Три блоки запобіжників
розташовані у таких місцях:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

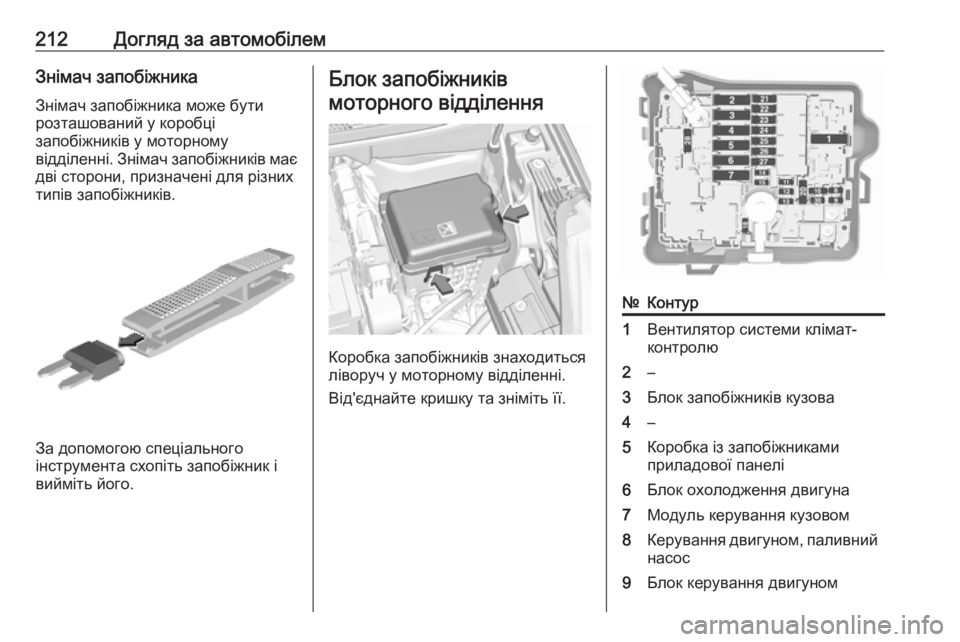

212Догляд за автомобілемЗнімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Вентилятор системи клімат-
контролю2–3Блок запобіжників кузова4–5Коробка із запобіжниками
приладової панелі6Блок охолодження двигуна7Модуль керування кузовом8Керування двигуном, паливний насос9Блок керування двигуном

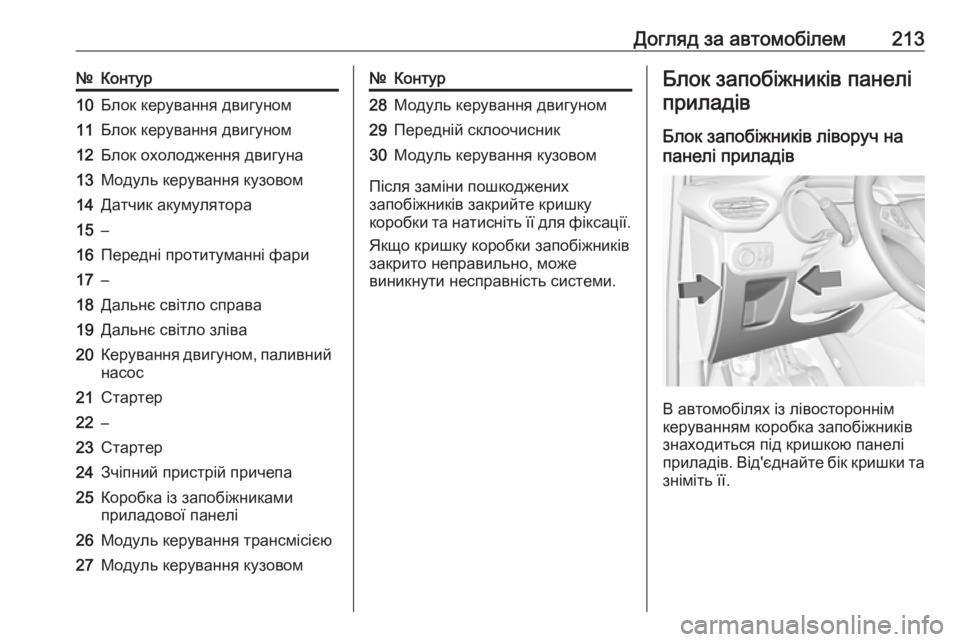

Догляд за автомобілем213№Контур10Блок керування двигуном11Блок керування двигуном12Блок охолодження двигуна13Модуль керування кузовом14Датчик акумулятора15–16Передні протитуманні фари17–18Дальнє світло справа19Дальнє світло зліва20Керування двигуном, паливний
насос21Стартер22–23Стартер24Зчіпний пристрій причепа25Коробка із запобіжниками
приладової панелі26Модуль керування трансмісією27Модуль керування кузовом№Контур28Модуль керування двигуном29Передній склоочисник30Модуль керування кузовом
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників ліворуч на панелі приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів. Від'єднайте бік кришки та
зніміть її.

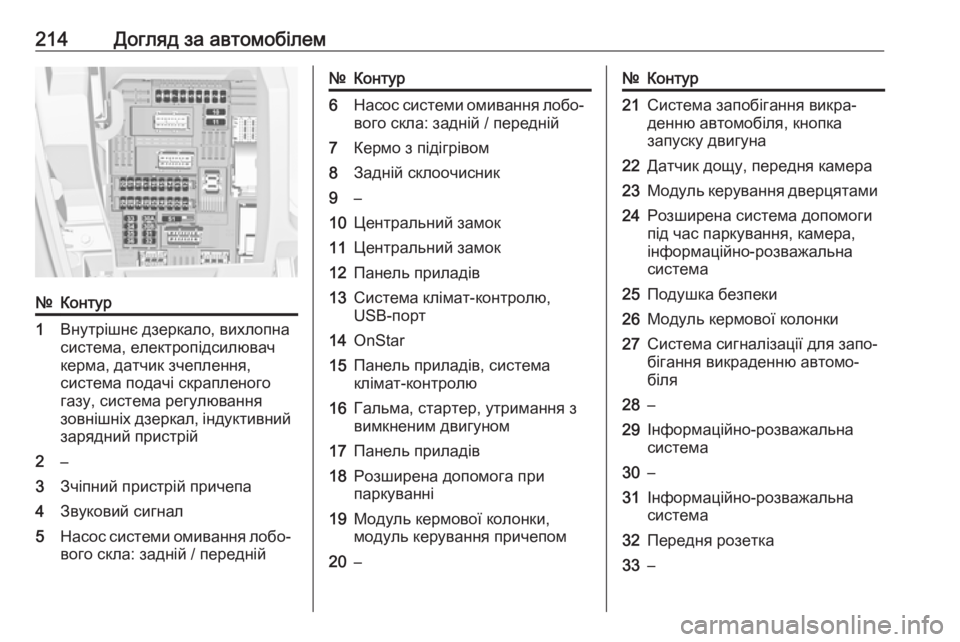

214Догляд за автомобілем№Контур1Внутрішнє дзеркало, вихлопна
система, електропідсилювач
керма, датчик зчеплення,
система подачі скрапленого
газу, система регулювання
зовнішніх дзеркал, індуктивний
зарядний пристрій2–3Зчіпний пристрій причепа4Звуковий сигнал5Насос системи омивання лобо‐ вого скла: задній / передній№Контур6Насос системи омивання лобо‐вого скла: задній / передній7Кермо з підігрівом8Задній склоочисник9–10Центральний замок11Центральний замок12Панель приладів13Система клімат-контролю,
USB-порт14OnStar15Панель приладів, система
клімат-контролю16Гальма, стартер, утримання з
вимкненим двигуном17Панель приладів18Розширена допомога при
паркуванні19Модуль кермової колонки,
модуль керування причепом20–№Контур21Система запобігання викра‐
денню автомобіля, кнопка
запуску двигуна22Датчик дощу, передня камера23Модуль керування дверцятами24Розширена система допомоги
під час паркування, камера,
інформаційно-розважальна
система25Подушка безпеки26Модуль кермової колонки27Система сигналізації для запо‐
бігання викраденню автомо‐
біля28–29Інформаційно-розважальна
система30–31Інформаційно-розважальна
система32Передня розетка33–
