Догляд за автомобілем255
2. Відігніть затискач угору тавід’єднайте патрон лампи від
роз’єму.
3. Замініть весь пристрій. 4. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку чи подібний інструмент у виріз у кришці та
зніміть кришку.
2. Витягніть лампу з тримача й замініть на нову.
3. Поставте кришку на місце.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів

256Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окиснений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні. Знімач запобіжників має
дві сторони, призначені для різних
типів запобіжників.
За допомогою спеціального
інструмента схопіть запобіжник і
вийміть його.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.

Догляд за автомобілем257№Контур16Передні протитуманні фари18Права фара19Ліва фара29Очисник лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується закришкою на панелі приладів зліва.
Зніміть кришку, підваживши її вгорі
ліворуч і потягнувши з правого боку.
№Контур1Індуктивне заряджання, пере‐
микач зчеплення, система
вибору режиму їзди, підси‐
лювач керма, вихлопна
система дизельного двигуна,
дзеркало в салоні4Звуковий сигнал6Омивач лобового скла7Розетка для задніх сидінь10Дверний замок12Діагностичний роз’єм, транс‐
форматор блока живлення

258Догляд за автомобілем№Контур13Проекційний дисплей, система
клімат-контролю, інформа‐
ційно-розважальна система14Система сигналізації для запо‐
бігання викраденню автомо‐
біля, телематичний пристрій15Автоматична трансмісія, комбі‐ нована панель приладів,
система клімат-контролю16Стартер, трансформатор
блока живлення17Панель приладів19Розетка причепа, органи керу‐
вання на кермі21Система сигналізації для запо‐
бігання викраденню автомо‐
біля/кнопка живлення22Камера заднього виду, датчик
дощу та освітлення23Система нагадування про
непристебнутий пасок
безпеки, модуль керування
для спеціального автомобіля№Контур24Система допомоги під час
паркування, інформаційно-
розважальна система, камера
заднього виду, камера
контролю мертвої зони25Подушка безпеки26Датчик кута повороту керма27Стоянковий обігрівач салону29Інформаційно-розважальна
система31-32Розетка34Система допомоги під час
паркування, дзеркало в салоні35Діагностичний роз’єм, система
регулювання дальності світла
фар, обігрівання лобового
скла, клімат-контроль36Освітлювальні прилади
салону, USB-портІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку відділення для
речей у ніші для ніг 3 80.

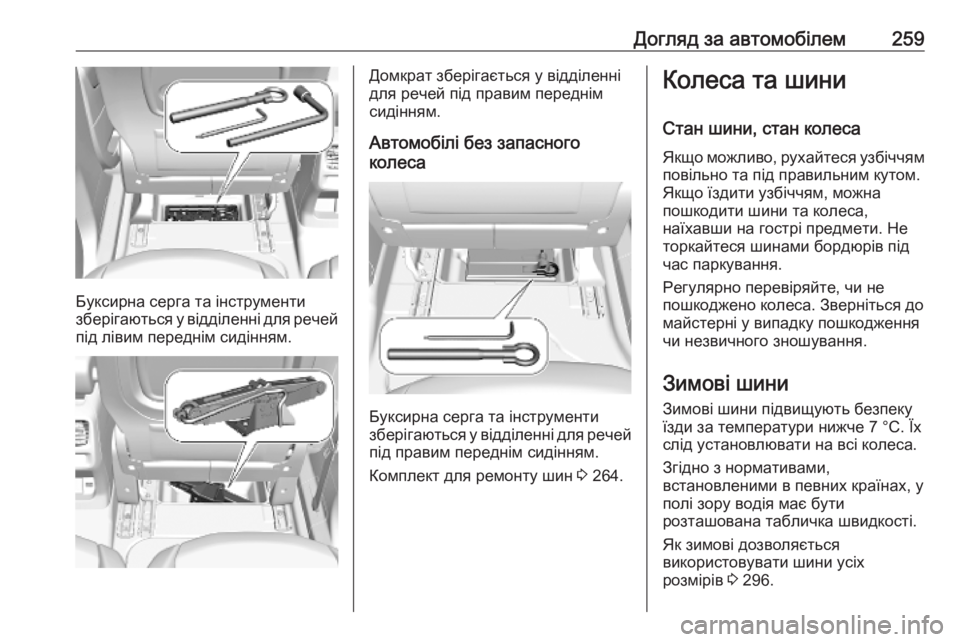

Догляд за автомобілем259
Буксирна серга та інструменти
зберігаються у відділенні для речей
під лівим переднім сидінням.
Домкрат зберігається у відділенні
для речей під правим переднім сидінням.
Автомобілі без запасного
колеса
Буксирна серга та інструменти
зберігаються у відділенні для речей
під правим переднім сидінням.
Комплект для ремонту шин 3 264.
Колеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження чи незвичного зношування.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 296.

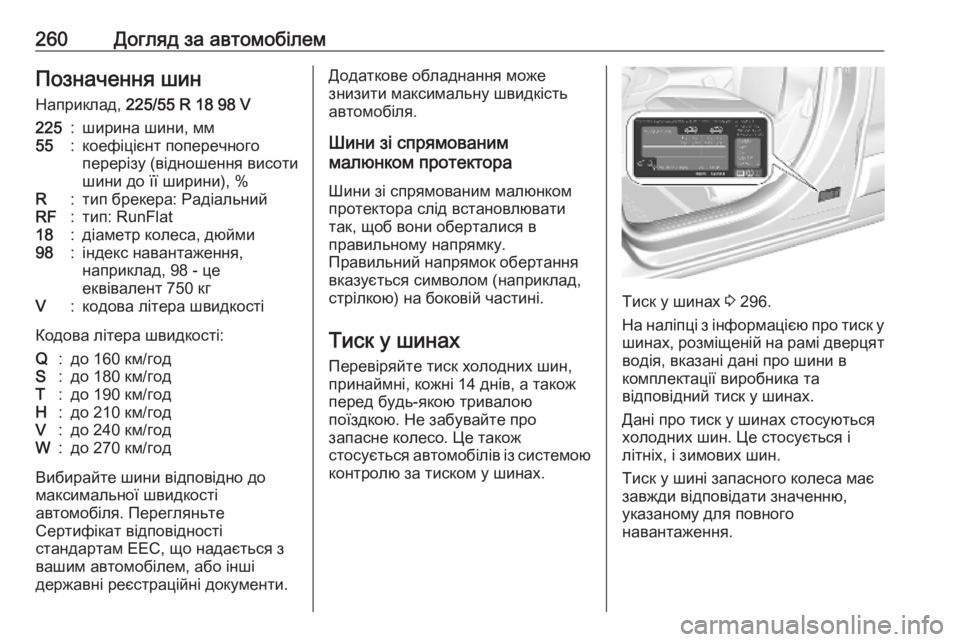

260Догляд за автомобілемПозначення шинНаприклад, 225/55 R 18 98 V225:ширина шини, мм55:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat18:діаметр колеса, дюйми98:індекс навантаження,
наприклад, 98 - це
еквівалент 750 кгV:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля. Перегляньте
Сертифікат відповідності
стандартам ЕЕС, що надається з
вашим автомобілем, або інші
державні реєстраційні документи.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю за тиском у шинах.
Тиск у шинах 3 296.
На наліпці з інформацією про тиск у
шинах, розміщеній на рамі дверцят водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.

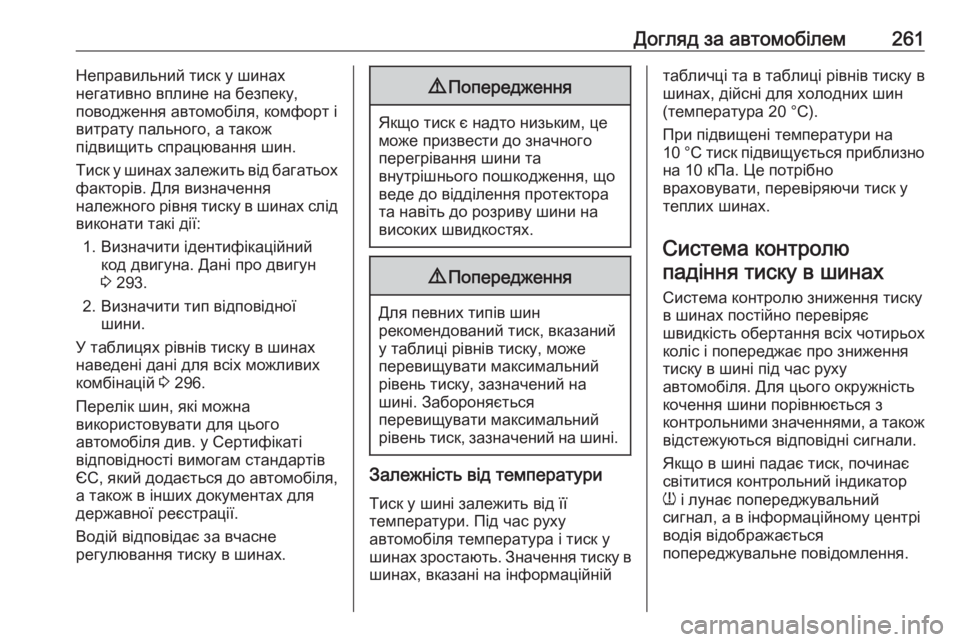

Догляд за автомобілем261Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 293.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 296.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Система контролюпадіння тиску в шинах
Система контролю зниження тиску
в шинах постійно перевіряє
швидкість обертання всіх чотирьох
коліс і попереджає про зниження
тиску в шині під час руху
автомобіля. Для цього окружність
кочення шини порівнюється з
контрольними значеннями, а також відстежуються відповідні сигнали.
Якщо в шині падає тиск, починає
світитися контрольний індикатор
w і лунає попереджувальний
сигнал, а в інформаційному центрі
водія відображається
попереджувальне повідомлення.

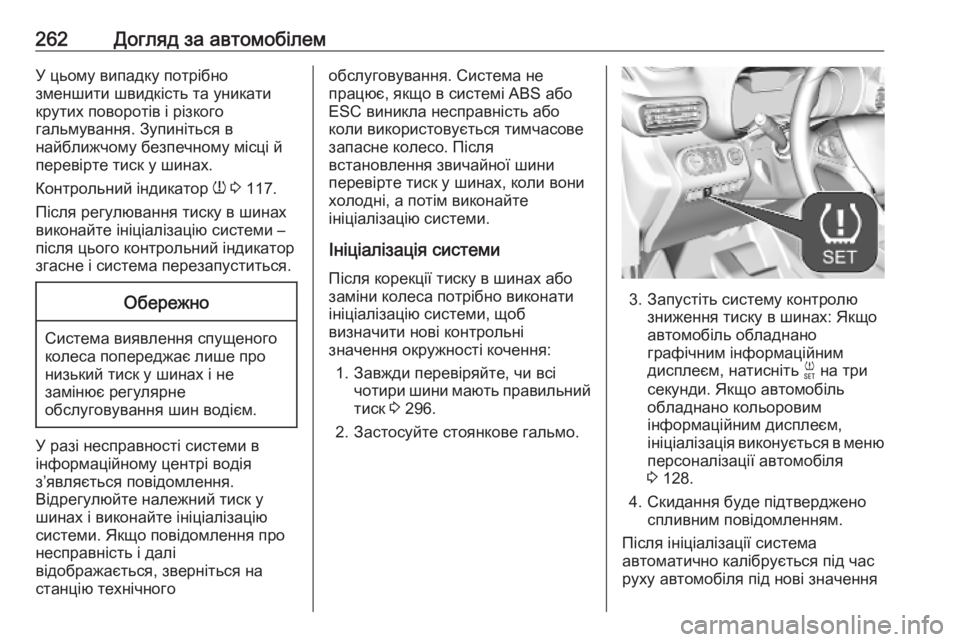

262Догляд за автомобілемУ цьому випадку потрібно
зменшити швидкість та уникати
крутих поворотів і різкого
гальмування. Зупиніться в
найближчому безпечному місці й
перевірте тиск у шинах.
Контрольний індикатор w 3 117.
Після регулювання тиску в шинах виконайте ініціалізацію системи –
після цього контрольний індикатор
згасне і система перезапуститься.Обережно
Система виявлення спущеного
колеса попереджає лише про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
У разі несправності системи в
інформаційному центрі водія
з’являється повідомлення.
Відрегулюйте належний тиск у
шинах і виконайте ініціалізацію
системи. Якщо повідомлення про
несправність і далі
відображається, зверніться на
станцію технічного
обслуговування. Система не
працює, якщо в системі ABS або
ESC виникла несправність або
коли використовується тимчасове
запасне колесо. Після
встановлення звичайної шини
перевірте тиск у шинах, коли вони
холодні, а потім виконайте
ініціалізацію системи.
Ініціалізація системи Після корекції тиску в шинах або
заміни колеса потрібно виконати
ініціалізацію системи, щоб
визначити нові контрольні
значення окружності кочення:
1. Завжди перевіряйте, чи всі чотири шини мають правильнийтиск 3 296.
2. Застосуйте стоянкове гальмо.
3. Запустіть систему контролю зниження тиску в шинах: Якщо
автомобіль обладнано
графічним інформаційним
дисплеєм, натисніть F на три
секунди. Якщо автомобіль обладнано кольоровим
інформаційним дисплеєм,
ініціалізація виконується в меню персоналізації автомобіля
3 128.
4. Скидання буде підтверджено спливним повідомленням.
Після ініціалізації система
автоматично калібрується під час
руху автомобіля під нові значення
