2019.5 OPEL MOKKA X Instruksjonsbok

Oppbevaring og transport63Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.
3. Fest begge sykkelhjulfordypnin‐ gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom
sykkelen og bilen er minst 5 cm.
Ved behov løsnes håndtak og
sveiver på siden.
Feste adapteren
Når du flytter på mer enn én sykkel,
må adapteren være festet.
1. Bruk adapteren på sykkelstativet bak som vist på illustrasjonen.
2. Drei hendelen ( 1) forover og hold
den. Senk så adapteren ( 2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.

64Oppbevaring og transport4. Før stroppen som er festet tiladapteren under hendelen når dufolder sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme
måte som den første. Du må ta
hensyn til noen ytterligere trinn:
1. Før sykkelen settes på, må du alltid folde ut hjulfordypningene
for neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.
3. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
4. Juster syklene i forhold til den som
allerede er festet. Hjulnavene på
syklene må ikke berøre hveran‐
dre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den korte festebraketten til å
feste tredje sykkel. Braketten må
festes mellom rammene på andre og tredje sykkel.
6. Fest også begge hjulene til den tredje sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.

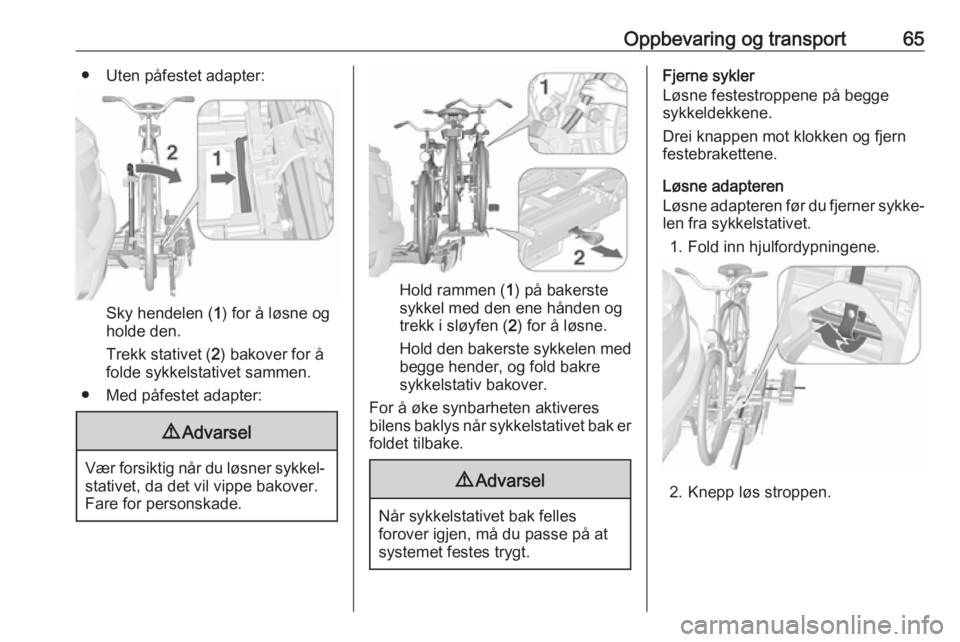

Oppbevaring og transport65● Uten påfestet adapter:
Sky hendelen (1) for å løsne og
holde den.
Trekk stativet ( 2) bakover for å
folde sykkelstativet sammen.
● Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen ( 1) på bakerste
sykkel med den ene hånden og
trekk i sløyfen ( 2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre
sykkelstativ bakover.
For å øke synbarheten aktiveres
bilens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak felles
forover igjen, må du passe på at
systemet festes trygt.
Fjerne sykler
Løsne festestroppene på begge
sykkeldekkene.
Drei knappen mot klokken og fjern
festebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner sykke‐
len fra sykkelstativet.
1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.

66Oppbevaring og transport
3. Drei hendelen (1) forover og hold
den.
4. Løft adapteren ( 2) bakerst og fjern
den.
Demontere sykkelstativet
Trykk på knappen ( 1), og ta av øvre
del av stativet ( 2).
Trykk på knappen ( 1), og monter
stativet ( 2) igjen.
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket ( 1) mot siden for å
løsne og løfte stativet ( 2).

Oppbevaring og transport67
Fold stativet bakover, og skyv det
forover til det stopper ( 1).
Press stativet ned bakerst ( 2).
Fold inn hjulfordypningen
Fold inn hjulfordypningen. Fest strop‐ pen.Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendler innover
så langt de går. Fest stroppen.
Fell inn baklysene
Fjern begge pinner. Trekk baklysene ut av holderen og legg dem i posisjo‐
nen hvor de skal oppbevares.
Skyv baklysene inn i holderen (1).
Sett inn pinnene i de tiltenkte hullene i holderen og baklysene (2).
Les dette
Kontroller at baklysene i bilen virker
korrekt.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold
den forover.

68Oppbevaring og transportTrekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.
Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til
utgangsposisjonen.
9 Advarsel
Hvis systemet ikke klikker korrekt
i lås, be om hjelp på et verksted.
Bagasjerom
Utvidelse av bagasjerommetMerk
Fell ned bakseteputen før du feller ned bakseteryggen.
Hvis du ikke gjør det på denne
måten, kan det bli skader på
baksetet.
1. Skyv hodestøttene ned ved å trykke inn mothaken.
Les dette
Skyv forsetet framover og sett forse‐ teryggen loddrett for å få nok plass
til å håndtere bakseteputen.

Oppbevaring og transport69
2.Trekk sløyfen under seteputen og
fell ned seteputen.
3. Trekk i utløserspaken oppå bakre
ryggstø.
4. Fell ryggstøet forover og ned.
5. Legg sikkerhetsbeltene for de ytre
setene i belteføringene.
Trekk sikkerhetsbeltet ut fra beltefør‐
ingene og løft opp seteryggen for å
sette seteryggen i opprinnelig stilling
igjen.
Trykk seteryggen godt på plass.9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan
det oppstå personskader eller
skader på lasten eller bilen ved en eventuell kollisjon eller hard
oppbremsing.
Sørg for at sikkerhetsbeltene ikke
kommer i klem av låsen.
Det er mulig at sikkerhetsbeltet i
midten bak låses når du hever sete‐
ryggen. Hvis dette skjer, lar du beltet
rulles helt inn igjen og gjentar hand‐
lingen.
Hvis sikkerhetsbeltet fremdeles er
låst, feller du ned seteputen og prøver igjen.
Seteputen settes tilbake ved å sette bakkanten av seteputen i opprinnelig
stilling samtidig som du kontrollerer at

70Oppbevaring og transportsikkerhetsbeltet ikke er vridd eller
ligger fastklemt under seteputen.
Skyv deretter den fremre delen av
setet hardt ned til seteputen låses.Merk
Når bakseteryggen rettes opp
igjen, plasser bilbeltet og spen‐
nene mellom bakseteryggen og
seteputen. Sørg for at baksetebel‐ tet og spennene ikke ligger fast‐
klemt under bakseteputen.
Sørg for at sikkerhetsbeltene ikke
er vridd eller ligger fastklemt i sete‐
ryggen og at de er korrekt plassert.
Bagasjeromsdeksel
Ikke legg gjenstander på dekselet.
Demontere Løsne festestroppene fra bakluka.
Løft dekselet bak og skyv det opp
foran.
Ta av dekselet.
Montere Sett dekselet inn i sidesporene og felldet ned.
Fest festestroppene til bakluka.
Bakre oppbevaringsrom‐
deksel
Bakre gulvdeksel
Ta tak i håndtaket og løft dekslet.
