2019.5 OPEL INSIGNIA BREAK Kezelési útmutató (in Hungarian)

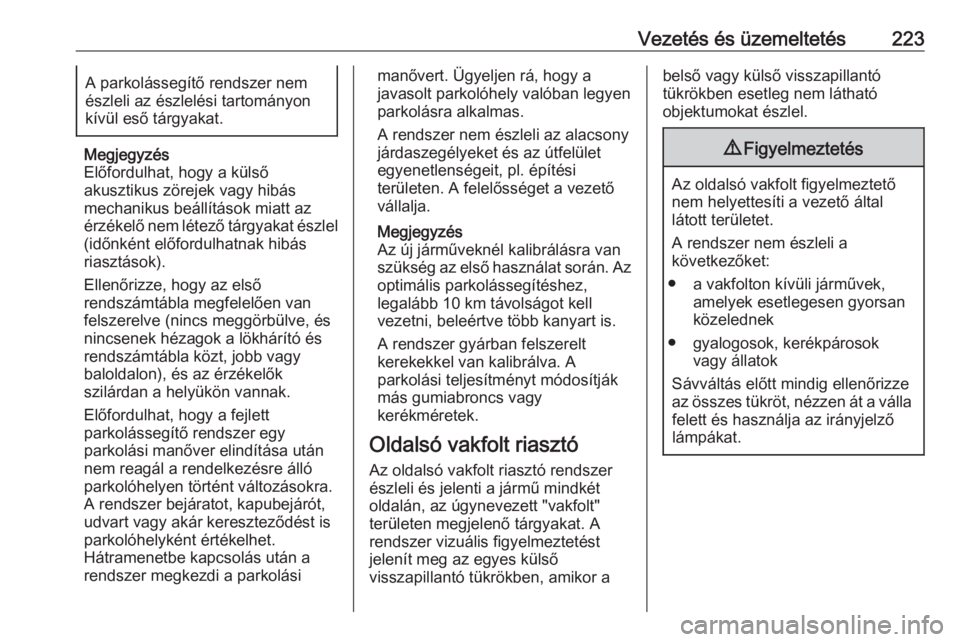

Vezetés és üzemeltetés223A parkolássegítő rendszer nem
észleli az észlelési tartományon kívül eső tárgyakat.
Megjegyzés
Előfordulhat, hogy a külső
akusztikus zörejek vagy hibás
mechanikus beállítások miatt az
érzékelő nem létező tárgyakat észlel
(időnként előfordulhatnak hibás
riasztások).
Ellenőrizze, hogy az első
rendszámtábla megfelelően van
felszerelve (nincs meggörbülve, és
nincsenek hézagok a lökhárító és
rendszámtábla közt, jobb vagy
baloldalon), és az érzékelők
szilárdan a helyükön vannak.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
parkolási manőver elindítása után
nem reagál a rendelkezésre álló
parkolóhelyen történt változásokra.
A rendszer bejáratot, kapubejárót,
udvart vagy akár kereszteződést is
parkolóhelyként értékelhet.
Hátramenetbe kapcsolás után a
rendszer megkezdi a parkolási
manővert. Ügyeljen rá, hogy a
javasolt parkolóhely valóban legyen
parkolásra alkalmas.
A rendszer nem észleli az alacsony
járdaszegélyeket és az útfelület
egyenetlenségeit, pl. építési
területen. A felelősséget a vezető
vállalja.
Megjegyzés
Az új járműveknél kalibrálásra van
szükség az első használat során. Az optimális parkolássegítéshez,
legalább 10 km távolságot kell
vezetni, beleértve több kanyart is.
A rendszer gyárban felszerelt
kerekekkel van kalibrálva. A
parkolási teljesítményt módosítják
más gumiabroncs vagy
kerékméretek.
Oldalsó vakfolt riasztó
Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuális figyelmeztetést
jelenít meg az egyes külső
visszapillantó tükrökben, amikor abelső vagy külső visszapillantó
tükrökben esetleg nem látható
objektumokat észlel.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelző
lámpákat.

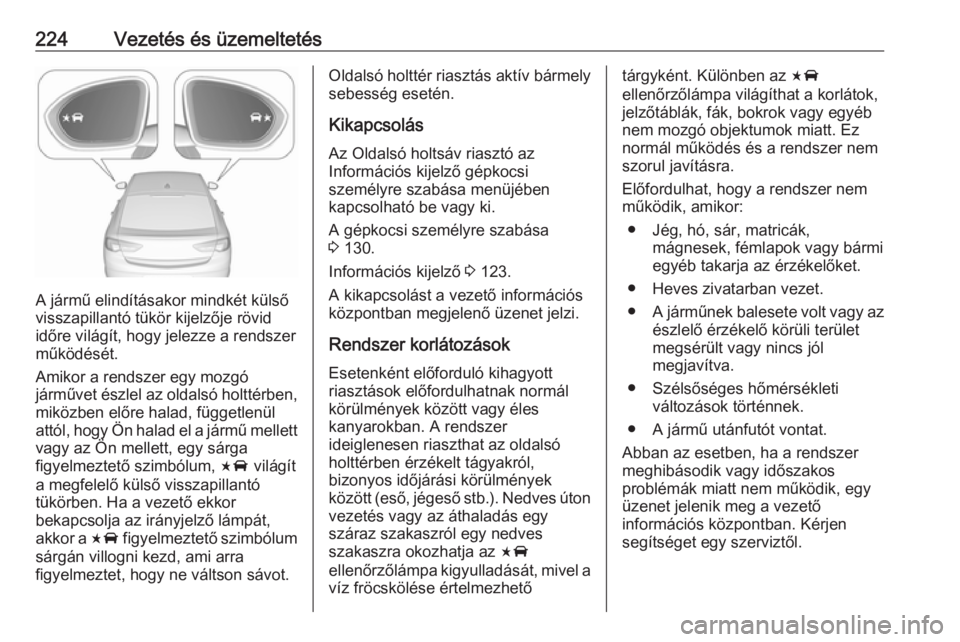

224Vezetés és üzemeltetés
A jármű elindításakor mindkét külső
visszapillantó tükör kijelzője rövid
időre világít, hogy jelezze a rendszer
működését.
Amikor a rendszer egy mozgó
járművet észlel az oldalsó holttérben,
miközben előre halad, függetlenül
attól, hogy Ön halad el a jármű mellett vagy az Ön mellett, egy sárga
figyelmeztető szimbólum, F világít
a megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelző lámpát,
akkor a F figyelmeztető szimbólum
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.
Oldalsó holttér riasztás aktív bármely sebesség esetén.
Kikapcsolás Az Oldalsó holtsáv riasztó az
Információs kijelző gépkocsi
személyre szabása menüjében
kapcsolható be vagy ki.
A gépkocsi személyre szabása
3 130.
Információs kijelző 3 123.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Rendszer korlátozások
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. A rendszer
ideiglenesen riaszthat az oldalsó
holttérben érzékelt tágyakról,
bizonyos időjárási körülmények
között (eső, jégeső stb.). Nedves úton
vezetés vagy az áthaladás egy
száraz szakaszról egy nedves
szakaszra okozhatja az F
ellenőrzőlámpa kigyulladását, mivel a
víz fröcskölése értelmezhetőtárgyként. Különben az F
ellenőrzőlámpa világíthat a korlátok, jelzőtáblák, fák, bokrok vagy egyéb
nem mozgó objektumok miatt. Ez
normál működés és a rendszer nem
szorul javításra.
Előfordulhat, hogy a rendszer nem működik, amikor:
● Jég, hó, sár, matricák, mágnesek, fémlapok vagy bármi
egyéb takarja az érzékelőket.
● Heves zivatarban vezet.
● A járműnek balesete volt vagy az
észlelő érzékelő körüli terület
megsérült vagy nincs jól
megjavítva.
● Szélsőséges hőmérsékleti változások történnek.
● A jármű utánfutót vontat.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.

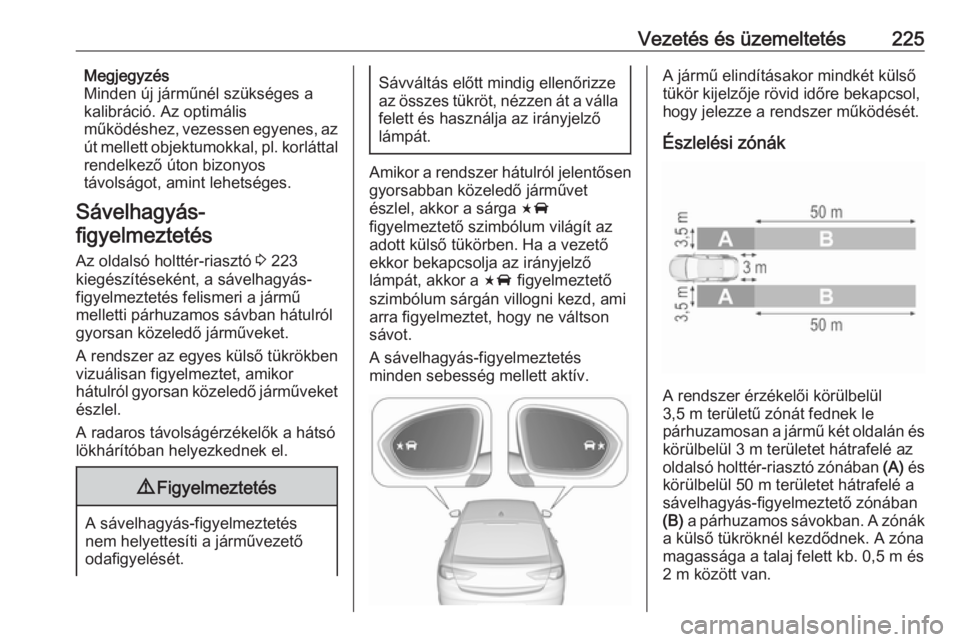

Vezetés és üzemeltetés225Megjegyzés
Minden új járműnél szükséges a
kalibráció. Az optimális
működéshez, vezessen egyenes, az
út mellett objektumokkal, pl. korláttal
rendelkező úton bizonyos
távolságot, amint lehetséges.
Sávelhagyás-
figyelmeztetés
Az oldalsó holttér-riasztó 3 223
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
A rendszer az egyes külső tükrökben
vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelző
lámpát.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
ekkor bekapcsolja az irányjelző
lámpát, akkor a F figyelmeztető
szimbólum sárgán villogni kezd, ami
arra figyelmeztet, hogy ne váltson
sávot.
A sávelhagyás-figyelmeztetés
minden sebesség mellett aktív.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 m területű zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 m területet hátrafelé az
oldalsó holttér-riasztó zónában (A) és
körülbelül 50 m területet hátrafelé a sávelhagyás-figyelmeztető zónában
(B) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.

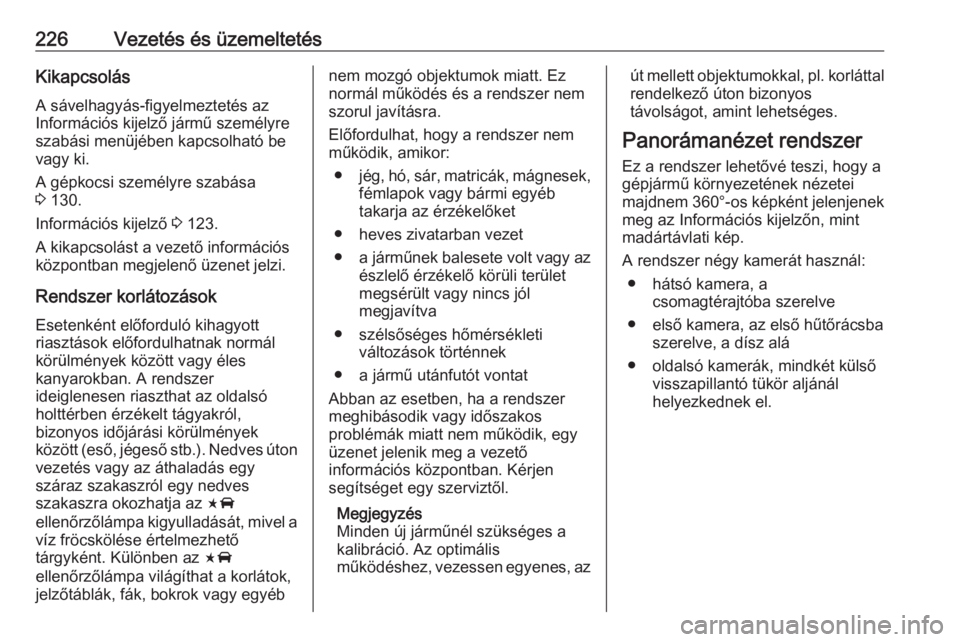

226Vezetés és üzemeltetésKikapcsolásA sávelhagyás-figyelmeztetés az
Információs kijelző jármű személyre
szabási menüjében kapcsolható be
vagy ki.
A gépkocsi személyre szabása
3 130.
Információs kijelző 3 123.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Rendszer korlátozások
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. A rendszer
ideiglenesen riaszthat az oldalsó holttérben érzékelt tágyakról,
bizonyos időjárási körülmények
között (eső, jégeső stb.). Nedves úton
vezetés vagy az áthaladás egy
száraz szakaszról egy nedves
szakaszra okozhatja az F
ellenőrzőlámpa kigyulladását, mivel a
víz fröcskölése értelmezhető
tárgyként. Különben az F
ellenőrzőlámpa világíthat a korlátok, jelzőtáblák, fák, bokrok vagy egyébnem mozgó objektumok miatt. Ez
normál működés és a rendszer nem
szorul javításra.
Előfordulhat, hogy a rendszer nem működik, amikor:
● jég, hó, sár, matricák, mágnesek,
fémlapok vagy bármi egyéb
takarja az érzékelőket
● heves zivatarban vezet
● a járműnek balesete volt vagy az
észlelő érzékelő körüli terület
megsérült vagy nincs jól
megjavítva
● szélsőséges hőmérsékleti változások történnek
● a jármű utánfutót vontat
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Megjegyzés
Minden új járműnél szükséges a
kalibráció. Az optimális
működéshez, vezessen egyenes, azút mellett objektumokkal, pl. korláttal
rendelkező úton bizonyos
távolságot, amint lehetséges.
Panorámanézet rendszer
Ez a rendszer lehetővé teszi, hogy a
gépjármű környezetének nézetei
majdnem 360°-os képként jelenjenek meg az Információs kijelzőn, mint
madártávlati kép.
A rendszer négy kamerát használ: ● hátsó kamera, a csomagtérajtóba szerelve
● első kamera, az első hűtőrácsba szerelve, a dísz alá
● oldalsó kamerák, mindkét külső visszapillantó tükör aljánál
helyezkednek el.

Vezetés és üzemeltetés227

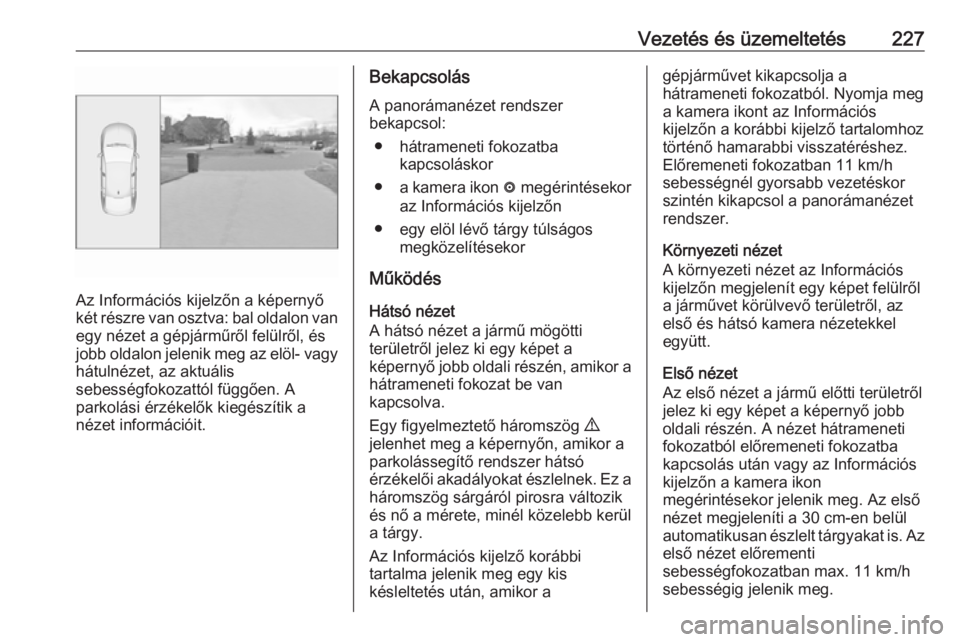

Az Információs kijelzőn a képernyő
két részre van osztva: bal oldalon van egy nézet a gépjárműről felülről, és
jobb oldalon jelenik meg az elöl- vagy
hátulnézet, az aktuális
sebességfokozattól függően. A
parkolási érzékelők kiegészítik a nézet információit.
Bekapcsolás
A panorámanézet rendszer bekapcsol:
● hátrameneti fokozatba kapcsoláskor
● a kamera ikon ë megérintésekor
az Információs kijelzőn
● egy elöl lévő tárgy túlságos megközelítésekor
Működés
Hátsó nézet
A hátsó nézet a jármű mögötti
területről jelez ki egy képet a
képernyő jobb oldali részén, amikor a hátrameneti fokozat be van
kapcsolva.
Egy figyelmeztető háromszög 9
jelenhet meg a képernyőn, amikor a
parkolássegítő rendszer hátsó
érzékelői akadályokat észlelnek. Ez a
háromszög sárgáról pirosra változik
és nő a mérete, minél közelebb kerül
a tárgy.
Az Információs kijelző korábbi
tartalma jelenik meg egy kis
késleltetés után, amikor agépjárművet kikapcsolja a
hátrameneti fokozatból. Nyomja meg
a kamera ikont az Információs
kijelzőn a korábbi kijelző tartalomhoz
történő hamarabbi visszatéréshez.
Előremeneti fokozatban 11 km/h
sebességnél gyorsabb vezetéskor
szintén kikapcsol a panorámanézet
rendszer.
Környezeti nézet
A környezeti nézet az Információs
kijelzőn megjelenít egy képet felülről
a járművet körülvevő területről, az
első és hátsó kamera nézetekkel
együtt.
Első nézet
Az első nézet a jármű előtti területről
jelez ki egy képet a képernyő jobb
oldali részén. A nézet hátrameneti
fokozatból előremeneti fokozatba
kapcsolás után vagy az Információs
kijelzőn a kamera ikon
megérintésekor jelenik meg. Az első
nézet megjeleníti a 30 cm-en belül automatikusan észlelt tárgyakat is. Az
első nézet előrementi
sebességfokozatban max. 11 km/h
sebességig jelenik meg.

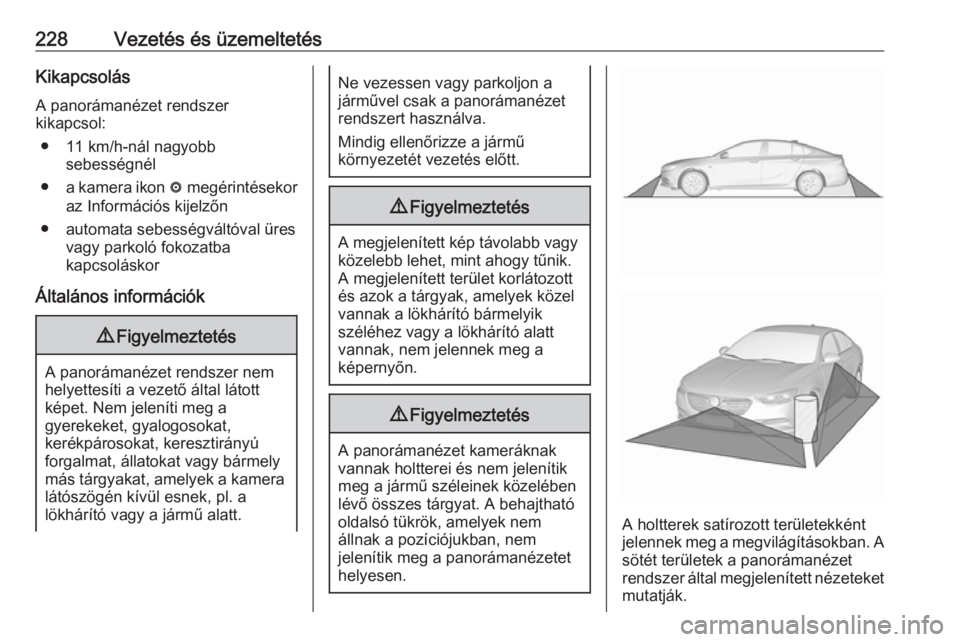

228Vezetés és üzemeltetésKikapcsolásA panorámanézet rendszer
kikapcsol:
● 11 km/h-nál nagyobb sebességnél
● a kamera ikon ë megérintésekor
az Információs kijelzőn
● automata sebességváltóval üres vagy parkoló fokozatba
kapcsoláskor
Általános információk9 Figyelmeztetés
A panorámanézet rendszer nem
helyettesíti a vezető által látott
képet. Nem jeleníti meg a
gyerekeket, gyalogosokat,
kerékpárosokat, keresztirányú
forgalmat, állatokat vagy bármely más tárgyakat, amelyek a kamera látószögén kívül esnek, pl. a
lökhárító vagy a jármű alatt.
Ne vezessen vagy parkoljon a
járművel csak a panorámanézet
rendszert használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.9 Figyelmeztetés
A megjelenített kép távolabb vagy
közelebb lehet, mint ahogy tűnik.
A megjelenített terület korlátozott
és azok a tárgyak, amelyek közel
vannak a lökhárító bármelyik
széléhez vagy a lökhárító alatt
vannak, nem jelennek meg a
képernyőn.
9 Figyelmeztetés
A panorámanézet kameráknak
vannak holtterei és nem jelenítik
meg a jármű széleinek közelében
lévő összes tárgyat. A behajtható
oldalsó tükrök, amelyek nem
állnak a pozíciójukban, nem
jelenítik meg a panorámanézetet
helyesen.
A holtterek satírozott területekként
jelennek meg a megvilágításokban. A
sötét területek a panorámanézet
rendszer által megjelenített nézeteket mutatják.

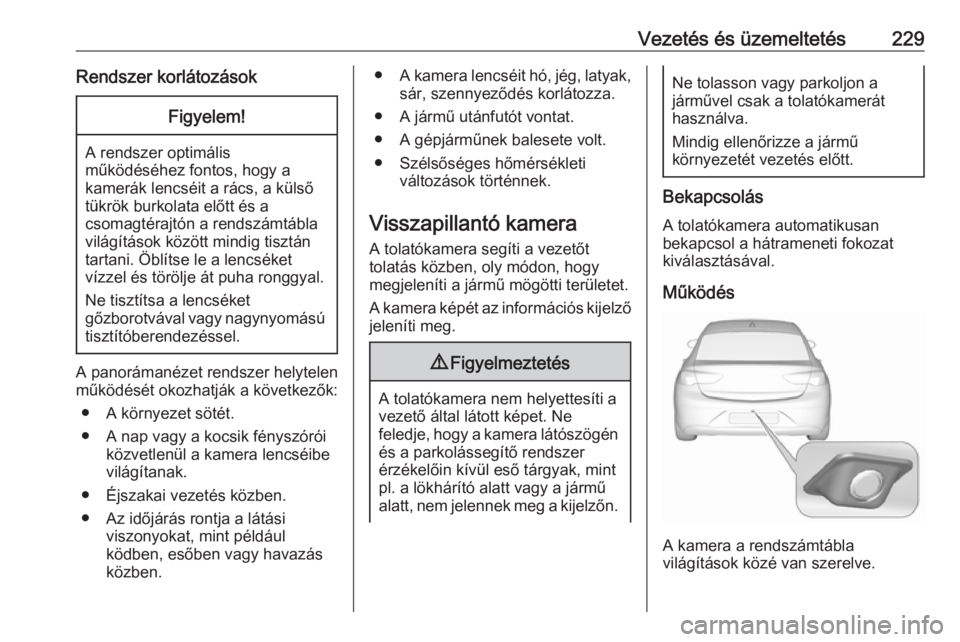

Vezetés és üzemeltetés229Rendszer korlátozásokFigyelem!
A rendszer optimális
működéséhez fontos, hogy a
kamerák lencséit a rács, a külső
tükrök burkolata előtt és a
csomagtérajtón a rendszámtábla
világítások között mindig tisztán
tartani. Öblítse le a lencséket
vízzel és törölje át puha ronggyal.
Ne tisztítsa a lencséket
gőzborotvával vagy nagynyomású
tisztítóberendezéssel.
A panorámanézet rendszer helytelen
működését okozhatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamera lencséibe
világítanak.
● Éjszakai vezetés közben.
● Az időjárás rontja a látási viszonyokat, mint például
ködben, esőben vagy havazás
közben.
● A kamera lencséit hó, jég, latyak,
sár, szennyeződés korlátozza.
● A jármű utánfutót vontat.
● A gépjárműnek balesete volt.
● Szélsőséges hőmérsékleti változások történnek.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét az információs kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a parkolássegítő rendszer
érzékelőin kívül eső tárgyak, mint
pl. a lökhárító alatt vagy a jármű
alatt, nem jelennek meg a kijelzőn.
Ne tolasson vagy parkoljon a
járművel csak a tolatókamerát
használva.
Mindig ellenőrizze a jármű
környezetét vezetés előtt.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtábla
világítások közé van szerelve.

230Vezetés és üzemeltetés
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Segédvonalak
A dinamikus segédvonalak
egy méteres intervallumokban a
képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
Információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy
ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
Vezetővonalak és figyelmeztető
szimbólumok kikapcsolása
Multimedia Navi: A látható
vezetővonalak és figyelmeztető
szimbólumok bekapcsolása vagy kikapcsolása megváltoztatható az
érintőgombokkal a kijelző alsó
területén.
