Förvaring79
Dra i handtaget och fäll den bakre
delen av skyddet framåt.
Sätt det uppfällda skyddet upprätt
bakom baksätets ryggstöd.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider. De bör
användas för att fästa lastsäkring‐ sband eller ett bagagenät.
Lasthanteringssystem
Lasthanteringssystemet är ett rörligt
system för att förhindra att föremål på
bagageutrymmets golv åker omkring.
Montering av vagnar i skenan
Placera vagnarna i skenorna på
bagageutrymmesgolvet. Använd
fördjupningen i skenan och tryck på
knappen på vagnen när du sätter in
den.

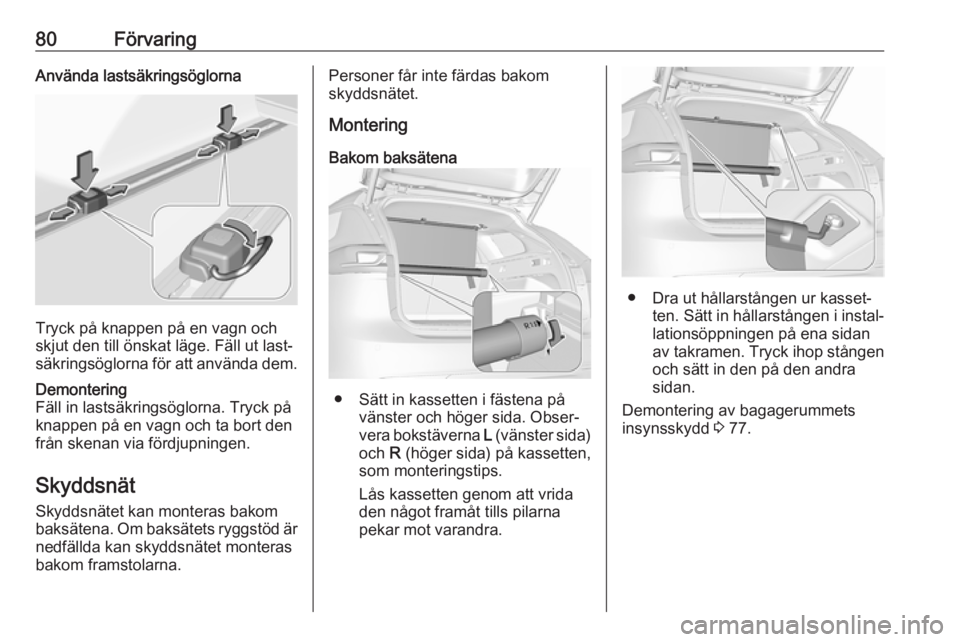

80FörvaringAnvända lastsäkringsöglorna
Tryck på knappen på en vagn och
skjut den till önskat läge. Fäll ut last‐
säkringsöglorna för att använda dem.
Demontering
Fäll in lastsäkringsöglorna. Tryck på
knappen på en vagn och ta bort den
från skenan via fördjupningen.
Skyddsnät
Skyddsnätet kan monteras bakom
baksätena. Om baksätets ryggstöd är
nedfällda kan skyddsnätet monteras
bakom framstolarna.
Personer får inte färdas bakom
skyddsnätet.
Montering
Bakom baksätena
● Sätt in kassetten i fästena på vänster och höger sida. Obser‐
vera bokstäverna L (vänster sida)
och R (höger sida) på kassetten,
som monteringstips.
Lås kassetten genom att vrida
den något framåt tills pilarna pekar mot varandra.
● Dra ut hållarstången ur kasset‐ ten. Sätt in hållarstången i instal‐
lationsöppningen på ena sidan
av takramen. Tryck ihop stången och sätt in den på den andra
sidan.
Demontering av bagagerummets
insynsskydd 3 77.

Förvaring81Bakom framsätena
● Sätt in hållarstången i installa‐tionsöppningen på ena sidan av
takramen. Tryck ihop stången
och sätt in den på den andra
sidan. Dra ut hållarstången ur kassetten.
● Sätt fast krokarna på skyddsnät‐ ets kassett i lastsäkringsöglorna i
golvet framför baksätena. Du
kommer åt lastsäkringsöglorna
genom att trycka in krokarna i de perforerade delarna i golvluckan
på båda sidor.
● Spänn båda banden genom att dra i den lösa änden.
● Tryck ner nackskydden och fäll ner baksätets ryggstöd 3 74.
Demontering
Bakom baksätena ● Ta bort och tryck ihop den ena sidan av hållarstången från
installationsöppningen. Ta bort
och tryck ihop den andra sidan av
hållarstången från installations‐
öppningen.
● Rulla upp skyddsnätet
● Vrid kassetten något bakåt för att
låsa upp den och ta bort den från
hållarna.

82FörvaringBakom framsätena
● Frigör banden genom att dra ifliken vid spännaren på båda
sidor.
● Ta bort och tryck ihop den ena sidan av hållarstången från
installationsöppningen. Ta bort
och tryck ihop den andra sidan av
hållarstången från installations‐
öppningen.
● Rulla upp skyddsnätet
● Lossa krokarna från lastsäkrings‐
öglorna.
Varningstriangel
Grand Sport
Förvara varningstriangeln i fördjup‐
ningen längst bak i bagageutrymmet.
Sports Tourer, Country Tourer
Förvara varningstriangeln i bakluck‐
ans innerpanel och fäst den med remmarna.

Förvaring83Första hjälpen-sats
Grand Sport
Placera första hjälpen-satsen på
höger sida i bagageutrymmet och fäst det med remmen.
Sports Tourer, Country Tourer
Förvara första hjälpen-satsen i
bakluckans innerpanel och fäst den
med remmarna.
Lasthållare
Av säkerhetsskäl och för att undvikaskador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information,
kontakta din verkstad.
Montering av lasthållare
Grand Sport
Öppna alla dörrar.
Fästpunkterna är placerade i varje
dörram i bilens kaross.

84FörvaringFäst lasthållaren enligt de monter‐
ingsanvisningar som följer med
lasthållaren.
Ta bort lasthållaren när den inte
används.
Sports Tourer, Country Tourer
Fästpunkter är placerade på båda
takskenorna.
Fäst lasthållaren på de två första fäst‐ punkterna enligt installationsanvis‐
ningarna som levereras med
takräcket.
Ta bort lasthållaren när den inte
används.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden.
Kontrollera att ryggstöden sitter
säkert fast, dvs. att de röda
markeringarna på sidan bakom
frigöringsspakarna inte syns. Om
föremål kan staplas ska de
tyngre föremålen placeras
underst.
● Förhindra att lösa föremål glider omkring genom med hjälp av
remmar som fästs i lastsäkrings‐
öglorna 3 79.
● Låt inte lasten skjuta upp över
ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden
mellan den tillåtna totalvikten (se
typskylt 3 281) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din

Förvaring85bil i vikttabellen längst fram i
denna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐ kor (bränsletanken fylld till 90 % ).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa däcktrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 100 kg.
Taklasten utgörs av taklasthåll‐
arens och lastens vikt.

86Instrument och reglageInstrument och
reglageReglage ....................................... 87
Rattinställning ............................ 87
Rattreglage ................................ 87
Rattvärme .................................. 87
Tuta ........................................... 88
Vindrutetorkare och vindrutespolare ......................... 88
Bakrutetorkare och bakrutespolare .......................... 90
Yttertemperatur ......................... 91
Klocka ........................................ 91
Eluttag ....................................... 92
Induktiv laddning .......................93
Askfat ........................................ 94
Varningslampor, mätare och in‐ dikatorer ....................................... 95
Instrumentgrupp ........................95
Hastighetsmätare ....................100
Vägmätare ............................... 101
Trippmätare ............................. 101
Varvräknare ............................. 102
Bränslemätare ......................... 102
Temperaturmätare motorkylvätska .......................103Servicedisplay......................... 103
Kontrollampor .......................... 104
Blinkers .................................... 104
Bältespåminnare .....................104
Airbag och bältessträckare ......105
Deaktivering av airbag .............105
Laddningssystem ....................106
Felindikeringslampa ................106
Broms- och kopplingssystem ..106
Elektrisk parkeringsbroms .......106
Fel på elektrisk parkeringsbroms ..................... 106
Låsningsfritt bromssystem (ABS) ...................................... 107
Växling ..................................... 107
Avstånd framåt ........................ 107
Filhållningsassistent ................107
Elektronisk stabilitetsreglering av ............................................ 107
Elektronisk stabilitetsreglering och drivkraftsreglering ............107
Drivkraftsreglering av ..............108
Kylvätsketemperatur ................108
Förglödning ............................. 108
AdBlue ..................................... 108
Övervakningssystem för däcktryck ................................ 108
Motoroljetryck .......................... 108
Låg bränslenivå .......................109
Startspärr ................................. 109Ytterbelysning.......................... 109
Helljus ...................................... 109
Helljusassistent .......................109
LED-strålkastare ......................109
Dimljus fram ............................ 109
Dimbakljus ............................... 109
Farthållare ............................... 109
Adaptiv farthållare ...................110
Fordon detekterat framför ........110
Fotgängardetektering ..............110
Hastighetsbegränsare .............110
Trafikmärkesassistans .............110
Dörr öppen .............................. 110
Displayer .................................... 110
Förarinformationscentral .........110
Infodisplay ............................... 117
Head-up-display ......................119
Bilmeddelanden .........................122
Varningsljud ............................. 122
Personliga inställningar .............123
Telematiktjänster .......................128
OnStar ..................................... 128
