Njega vozila247Stražnje svjetlo / zaustavno
svjetlo ( 1)
Pokazivač smjera ( 2)
7. Umetnite nosač žarulje u sklop svjetla.
8. LED stražnja svjetla:
Kod verzija s LED stražnjim
svjetlima i LED zaustavnim
svjetlima, možete zamijeniti samo
žarulju pokazivača smjera:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
9. Pričvrstite kabel u držač.
10. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Ovisno o verziji, stražnje svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju kvara, neka
Vam radionica zamijeni LED svjetla.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

248Njega vozila
4. Pritisnite tri osigurača i izvaditedržač žarulje iz sklopa svjetla.
5. Izvadite sijalicu i zamijenite je:
Svjetlo za vožnju unatrag ( 1)
Stražnje svjetlo ( 2)
Stražnje svjetlo za maglu ( 3)
(lijeva strana)
6. Držač sijalice umetnite u sklop stražnjeg svjetla.
7. Kod verzija s LED stražnjimsvjetlima, možete zamijeniti samo
žarulju svjetla za vožnju unatrag:
izvadite držač žarulje iz sklopa
svjetla okretanjem. Zamijenite
žarulju u držaču žarulje.
8. Postavite sklop svjetla na vrata prtljažnika i zategnite pričvrsnu
maticu iznutra. Postavite pokrov.
Ovisno o verziji, stražnje svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Izvucite kućište svjetla prema naprijed i izvadite ga sa stražnje
strane.

Njega vozila249
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

250Njega vozila
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Neke verzije imaju LED svjetla
registarske pločice. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

Njega vozila251Hvataljka osiguračaHvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

252Njega vozilaBrojStrujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora / zračni
zatvarač6Upravljački modul mjenjača7Upozorenje na sudar sprijeda /
prilagodljiva kontrola brzine8Upravljački modul motora9Sustav kontrole klime10Dizelski ispušni sustav11Sustav za zaključavanje vrata
prtljažnika / mjenjač12Sjedalo s masažom križa13After boil pumpa14Dizelski ispušni sustav15Senzor ispuha16Ubrizgavanje gorivaBrojStrujni krug17Ubrizgavanje goriva18Dizelski ispušni sustav19Dizelski ispušni sustav20–21–22ABS23Sustav perača za vjetrobran i
stražnji prozor24Uređaj za pranje prednjeg
svjetla25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30Odmrzavanje ogledala31Modul upozorenje protiv krađe

Njega vozila253BrojStrujni krug32DC transformator / LED zaslon /
električni grijač / kontrola klime / regulator žarnice33Sirena upozorenja protiv krađe34Sirena35Priključak za napajanje u
prtljažniku36Desno dugo svjetlo
(halogeno) / Desno kratko
svjetlo (LED)37Lijevo dugo svjetlo (Halogeno)38LED prednje svjetlo /
Automatsko podešavanje
snopa prednjih svjetala39Prednja svjetla za maglu40Centralni priključni modul41Senzor vode u gorivu / Pumpa
za vodu42Ručno podešavanje snopa
prednjih svjetala43Pumpa gorivaBrojStrujni krug44Kamera okrenuta prema
natrag / unutarnji retrovizor /
modul za prikolicu45LED prednje svjetlo, lijevo /
Automatsko podešavanje
snopa prednjeg svjetla, lijevo46Sklop instrumenata47Brava stupa upravljača48Stražnji brisač49Vanjski retrovizor50LED prednje svjetlo, desno /
Automatsko podešavanje
snopa prednjeg svjetla, desno51Lijevo kratko svjetlo (LED)52Upravljački modul motora /
Upravljački modul mjenjača53Dizelski ispušni sustav54Brisači vjetrobrana55Električno preklapanje
stražnjeg sjedalaBrojStrujni krug56–57–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima se nalazi iza
poklopca.

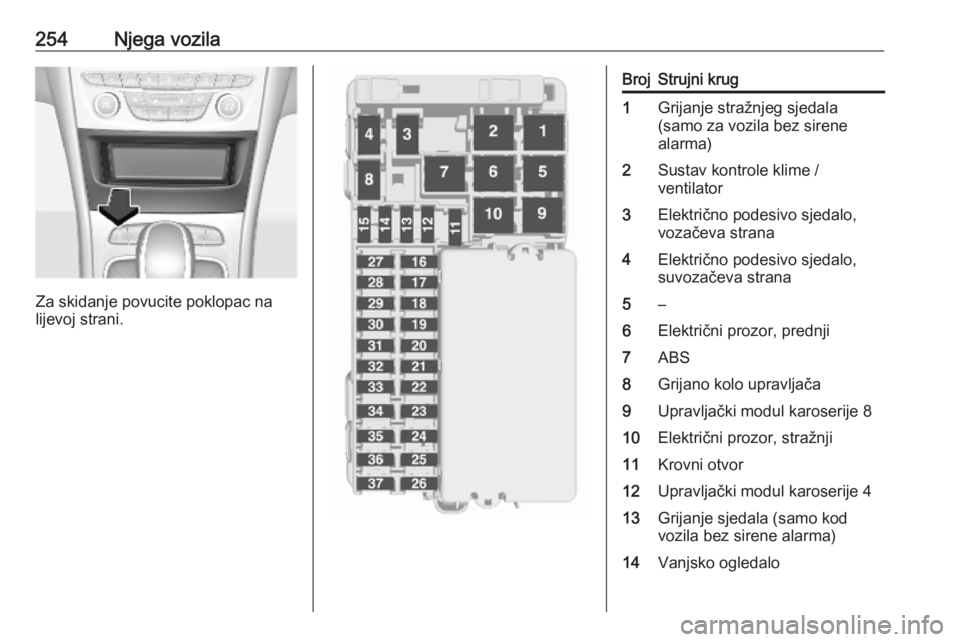

254Njega vozila
Za skidanje povucite poklopac na
lijevoj strani.
BrojStrujni krug1Grijanje stražnjeg sjedala
(samo za vozila bez sirene
alarma)2Sustav kontrole klime /
ventilator3Električno podesivo sjedalo,
vozačeva strana4Električno podesivo sjedalo,
suvozačeva strana5–6Električni prozor, prednji7ABS8Grijano kolo upravljača9Upravljački modul karoserije 810Električni prozor, stražnji11Krovni otvor12Upravljački modul karoserije 413Grijanje sjedala (samo kod
vozila bez sirene alarma)14Vanjsko ogledalo
