2019.5 OPEL ASTRA K Priručnik za vlasnika (in Croatian)

Vožnja i rukovanje207FunkcionalnostMod traženja parkirnog mjesta,
pokazivanje na informacijskom
centru vozača
Odaberite paralelno ili okomito
parkirno mjesto na informacijskom
centru vozača dugim pritiskanjem (.
Sustav je zadano konfiguriran da
detektira parkirno mjesto na strani
suvozača. Ako tražite mjesto za
parkiranje na vozačevoj strani,
uključite pokazivače smjera na
vozačevoj strani.
Kada se mjesto pronađe, vizualna
povratna informacija pojavljuju se na informacijskom centru vozača i dajese zvučni signal.
Pokazivanje na info zaslonu
Odaberite paralelno ili okomito
parkirno mjesto dodirom na
odgovarajuću ikonu na zaslonu.
Odaberite stranu za parkiranje
dodirom na odgovarajuću ikonu na
zaslonu.

208Vožnja i rukovanje
Kada se mjesto pronađe, vizualna
povratna informacija se pojavljuju na info zaslonu u boji i daje se zvučni
signal.
Ako vozač ne zaustavi vozilo nakon
što je parkirno mjesto predloženo,
sustav započinje tražiti drugo
pogodno parkirno mjesto.
Mod navođenja za parkiranje
Prijedlog sustava o parkirnom mjestu
prihvaća se nakon što vozač zaustavi vozilo unutar deset metara za bočna
parkirna mjesta ili šest metara za
okomita parkirna mjesta, nakon
prikaza poruke za zaustavljanjeautomobila. Sustav izračunava
optimalnu putanju za ulazak na
parkirno mjesto.
Kratko vibriranje upravljača nakon
uključivanja stupnja prijenosa za
vožnju unatrag označava da sustav
upravlja upravljačem. Tada se vozilo
automatski upravlja prema parkirnom
mjestu uz pružanje detaljnih
informacija vozaču o kočenju,
ubrzavanju i izmjeni brzina. Vozač
ruke mora držati dalje od kola
upravljača.
Uvijek obratite pažnju na signale
pomoći pri parkiranju sprijeda-straga. Stalan signal označava da je
udaljenost do prepreke manja od
pribl. 30 cm.
Ako, iz bilo kojeg razloga, vozač mora ponovno preuzeti kontrolu nad
upravljanje, kolo upravljača mora
uhvatiti za vanjski rub. U tom se
slučaju automatsko upravljanje
poništava.Označavanje na zaslonu
Upute na zaslonu prikazuju:
● Opće savjete i poruke upozorenja.
● Nagovještaj kada je vožnja brža od 30 km/h tijekom moda
traženja parkirnog mjesta.
● Zahtjev da zaustavite vozilo, kada se detektira parkirno
mjesto.
● Smjer vožnje tijekom manevra parkiranja.
● Zahtjev za prebacivanjem u stupanj prijenosa za vožnju
natrag ili prvi stupanj prijenosa.
● Zahtjev za zaustavljanje ili polaganu vožnju.
● Za neke se informacije prikazuje traka napretka na informacijskomcentru vozača.
● Uspješan završetak manevra parkiranja označava iskočni
simbol i zvučni signal.
● Otkazivanje manevra parkiranja.

Vožnja i rukovanje209Prioriteti prikaza
Oznaka napredne pomoći pri
parkiranju na informacijskom centru
vozača može biti blokirana prikazom poruke vozila koja ima veći prioritet.
Nakon potvrde poruke pritiskanjem SET/CLR na ručici pokazivača
smjera ili 9 na kolu upravljača,
ponovno se prikazuju upute napredne
pomoći pri parkiranju i parkirni
manevar može se nastaviti.
Deaktiviranje
Sustav se deaktivira:
● kratkim pritiskanjem (
● manevar parkiranja je uspješno završen
● vožnja brzinom većom od 30 km/h tijekom traženja
parkirnog mjesta
● vožnja brzinom većom od 8 km/h tijekom navođenja za
parkiranje
● otkriveno djelovanje vozača na upravljač● premašen broj maksimalnih
promjena stupnjeva prijenosa:
osam ciklusa tijekom paralelnog
parkiranja ili pet ciklusa tijekom
okomitog parkiranja
● isključivanjem kontakta
Deaktiviranje od strane vozača ili
sustava tijekom manevriranja bit će pokazano porukom na zaslonu. Osim toga, čuje se zvučni signal.
Greška
Pojavljuje se poruka ako:
● Postoji greška u sustavu.
● Vozač nije uspješno završio manevar parkiranja.
● Sustav nije djelatan.
● Ako važi bilo koji od gornjih razloga za isključivanje.
Ako se tijekom uputa za parkiranje
detektira predmet, pokazuje se
poruka za zaustavljanje vozila.
Uklanjanje predmeta će ponovno
aktivirati manevar parkiranja. Ako
predmet nije uklonjen, sustav će se
detektirati. Dugim pritiskom na
( uključuje se sustav i traži se novo
parkirno mjesto.Osnovne napomene o sustavima
pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebno pazite na niske prepreke
koje mogu oštetiti donji dio
odbojnika.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni,
npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti

210Vožnja i rukovanjeidentifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Može se dogoditi da senzor otkrije nepostojeći predmet zbog vanjskih
smetnji buke ili mehaničkih
nepodudarnosti (mogu se javiti
sporadična lažna upozorenja).
Provjerite je li prednja registracijska
pločica ispravno montirana (da nije
savijena i nema zazora na braniku s lijeve ili desne strane) te jesu li
senzori čvrsto na svom mjestu.
Sustav napredne pomoći pri
parkiranju ne može odgovoriti na
promjene u dostupnom parkirnom
prostoru nakon početka manevra
parkiranja. Sustav može prepoznati
ulaz, kolni ulaz, dvorište ili čak
raskrižje kao parkirno mjesto. Nakon odabira stupnja prijenosa za vožnju
unatrag, sustav će započeti
manevriranje pri parkiranju. Obratite
pozornost obzirom na dostupnost
predloženog parkirnog mjesta.
Sustav ne otkriva niske ivičnjake i
nepravilnosti na površinama, napr. u
građevinskim područjima. Vozač
preuzima odgovornost.
Napomena
Nakon proizvodnje sustav je
potrebno kalibrirati. Za optimalno
navođenje pri parkiranju potrebna je
udaljenost vožnje od otprilike
10 km, kao i broj zavoja.
Upozorenje na slijepu točku sa strane
Sustav upozorenja na slijepu točku sa
strane otkriva i dojavljuje predmete s
obje strane vozila u području "slijepe
točke". Sustav prikazuje vizualno
upozorenje u oba vanjska ogledala
prilikom otkrivanja objekata koji
možda nisu vidljivi u unutarnjem i
vanjskim ogledalima.Upozorenje na slijepu točku sa strane
koristi neke od osjetnika napredne
pomoći pri parkiranju koji se nalaze
na prednjem i stražnjem odbojniku s
obje strane vozila.9 Upozorenje
Upozorenje na slijepe točke sa
strane nije zamjena za vozačev vid.
Sustav ne detektira:
● vozila izvan bočnog slijepog područja koja se mogu brzo
približavati
● pješake, bicikliste ili životinje Prije promjene traka, uvijek
provjerite ogledala, pogledajte
preko ramena i uključite
pokazivače smjera.
Kada sustav, prilikom vožnje prema
naprijed, otkrije neko vozilo u bočnom mrtvom kutu, neovisno o tome
pretječete li vi neko vozilo ili netko vas
pretječe, simbol upozorenja B žute
boje svijetli u odgovarajućem
vanjskom retrovizoru. Ako vozač tada
uključi pokazivač smjera, žuti simbol

Vožnja i rukovanje211upozorenja B počinje treperiti kao
upozorenje da ne mijenja prometni
trak.
Napomena
Ako je vozilo koje pretječe najmanje
10 km/h brže od pretjecanog vozila,
simbol upozorenja B u
odgovarajućem vanjskom
retrovizoru možda neće svijetliti.
Upozorenje na slijepu točku sa strane
aktivno je pri brzinama od 10 km/h do 140 km/h. Brža vožnja od 140 km/h
isključuje sustav što pokazuju
prigušeno osvijetljeni simboli
upozorenja B u oba vanjska
retrovizora. Smanjenjem brzine ispod
granične, simboli upozorenja će se
isključiti. Ako se otkrije prisutnost
vozila u području mrtvog kuta, simboli upozorenja B se uključuju na
odgovarajućoj strani.
Kada se motor pokrene, zasloni obaju vanjska ogledala nakratko zasvijetlekao potvrda da je sustav uključen.
Sustav možete aktivirati ili deaktivirati
na info zaslonu.
Personalizacija vozila 3 126.
Isključenje označava poruka koja se
prikazuje na zaslonu informacijskog
centra vozača.
Područja detekcije Područja detekcije počinju kod
stražnjeg branika i nastavljaju se
pribl. 3 m prema straga i u stranu.
Visina toga područja je približno
između 0,5 m i 2 m iznad tla.
Sustav se deaktivira ako vozilo vuče
prikolicu ili je pričvršćen nosač bicikla.
Upozorenje na slijepu točku sa strane zanemaruje stacionarne objekte
poput zaštitnih ograda, stupova,rubnjaka, zidova i greda. Ne
detektiraju se parkirana vozila ili ona
koja dolaze iz suprotnog smjera.
GreškaU normalnim uvjetima moguće je da
upozorenje katkad izostane, a u
vlažnim uvjetima to može biti i češće.
Upozorenje na slijepu točku sa strane
ne funkcionira kada je lijevi ili desni
kraj stražnjeg branika prekriven
blatom, prljavštinom, snijegom,
ledom, bljuzgavicom ili po jakoj kiši.
Upute za čišćenje 3 279.
U slučaju kvara u sustavu ili ako
sustav ne radi uslijed privremenih
uvjeta, simboli u retrovizorima svijetlit će neprekidno, a na informacijskom
centru vozača prikazat će se poruka.
Zatražite pomoć radionice.
Kamera okrenuta premanatrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.

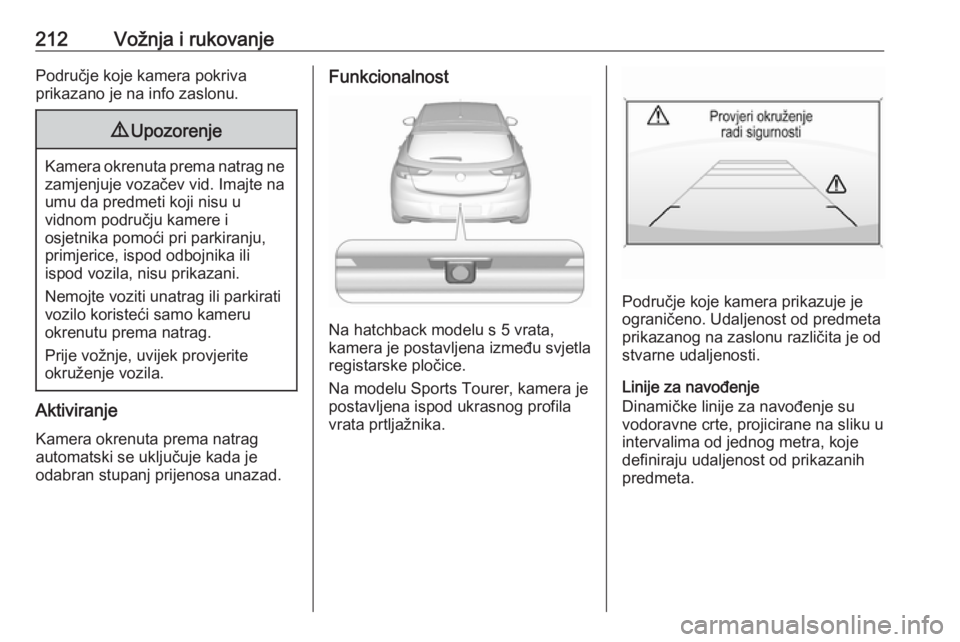

212Vožnja i rukovanjePodručje koje kamera pokriva
prikazano je na info zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.
Aktiviranje
Kamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Na hatchback modelu s 5 vrata,
kamera je postavljena između svjetla
registarske pločice.
Na modelu Sports Tourer, kamera je postavljena ispod ukrasnog profila
vrata prtljažnika.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte, projicirane na sliku u
intervalima od jednog metra, koje
definiraju udaljenost od prikazanih
predmeta.

Vožnja i rukovanje213
Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na gornjoj
crti info zaslona, s upozorenjem da
provjerite okolinu vozila.
Deaktiviranje
Kamera se isključuje kada se premaši
određena brzina kretanja prema
naprijed ili kada nije uključen stupanj prijenosa unatrag pribl. 15 sekundi.
Deaktiviranje linija za navođenje i
simboli upozorenja
Info zaslon u boji od 7": Uključivanje
ili isključivanje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti putem dodirnih
gumba na donjem dijelu zaslona.
Info zaslon u boji od 8": Aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti u izborniku
Postavke na info zaslonu. Odaberite
odgovarajuću postavku u Postavke I
Kamera straga .
Info zaslon 3 122.
Personalizacija vozila 3 126.
Ograničenja sustava
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Sunčeve zrake ili snop prednjih svjetala svijetle ravno u objektiv
kamere.
● Tijekom noćne vožnje.
● Vremenski uvjeti ograničavaju vidljivost, na primjer magla, kiša
ili snijeg.
● Objektiv kamere je blokiran snijegom, ledom, bljuzgavicom,
muljem ili blatom. Očistite leću,
isperite je vodom i obrišite
mekom krpom.
● Ako vozilo vuče prikolicu.
● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.

214Vožnja i rukovanjePoruke o kvaru prikazuju se sa 9 u
najgornjem retku info zaslona.
Pomoć za prometneznakove
Funkcionalnost Pomoć za prometne znakove
detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na zaslonu
informacijskog centra vozača.
Ako je vozilo opremljeno ugrađenim
navigacijskim sustavom, prometni
znakovi iz podataka karata mogu se
dodatno uključiti.Prometni znakovi, koji će biti
detektirani, su:Znakovi ograničenja i zabrane
prolaza ● ograničenje brzine
● zabranjeno pretjecanje
● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● gradske regije (određene zemlje)
● autocesta
● A-ceste
● ulice s djecom u igriDodatni znakovi ● dodatne napomene uz prometne znakove
● ograničenje ili vuča prikolice
● ograničenja vučenja
● upozorenje na mokru cestu
● upozorenje na led
● vremenska ograničenja
● ograničenja udaljenosti
● strelice smjeraZnakovi ograničenja brzine i znakovi
zabrane pretjecanja prikazuju se na
informacijskom centru vozača do
pojave novog znaka ograničenja
brzine ili prestanka ograničenja
brzine ili dok im ne istekne određeno
vrijeme.
Moguća je indikacija više znakova na zaslonu.
Uskličnik u okviru pokazuje da je
detektiran dodatni znak kojega sustav ne može jasno prepoznati.
