2019.5 OPEL ASTRA K Manual de Instruções (in Portugues)

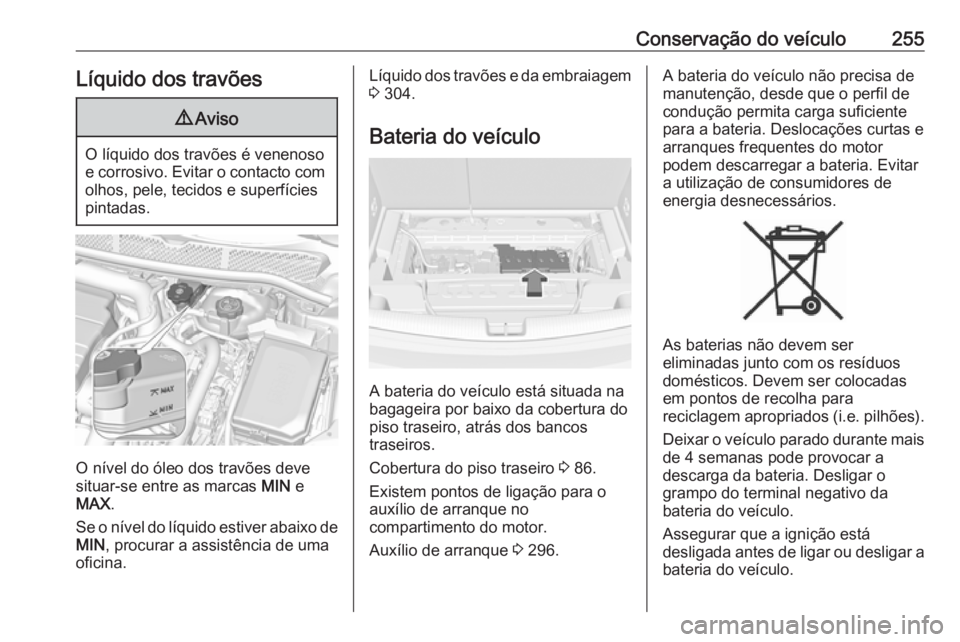

Conservação do veículo255Líquido dos travões9Aviso
O líquido dos travões é venenoso
e corrosivo. Evitar o contacto com olhos, pele, tecidos e superfícies
pintadas.
O nível do óleo dos travões deve
situar-se entre as marcas MIN e
MAX .
Se o nível do líquido estiver abaixo de MIN , procurar a assistência de uma
oficina.
Líquido dos travões e da embraiagem 3 304.
Bateria do veículo
A bateria do veículo está situada na
bagageira por baixo da cobertura do
piso traseiro, atrás dos bancos
traseiros.
Cobertura do piso traseiro 3 86.
Existem pontos de ligação para o
auxílio de arranque no
compartimento do motor.
Auxílio de arranque 3 296.
A bateria do veículo não precisa de
manutenção, desde que o perfil de
condução permita carga suficiente
para a bateria. Deslocações curtas e
arranques frequentes do motor
podem descarregar a bateria. Evitar
a utilização de consumidores de
energia desnecessários.
As baterias não devem ser
eliminadas junto com os resíduos
domésticos. Devem ser colocadas
em pontos de recolha para
reciclagem apropriados (i.e. pilhões).
Deixar o veículo parado durante mais
de 4 semanas pode provocar a
descarga da bateria. Desligar o
grampo do terminal negativo da
bateria do veículo.
Assegurar que a ignição está
desligada antes de ligar ou desligar a bateria do veículo.

256Conservação do veículoProtecção contra descarga da bateria3 158.
Desligar a bateria Se for necessário desligar a bateria
do veículo (por exemplo, para realizar
trabalhos de manutenção), a sirene
do alarme deve ser desativada do
seguinte modo: Ligar e desligar a ignição e, depois, desligar a bateriado veículo dentro de 15 segundos.
Substituir a bateria do veículo Advertência
Qualquer incumprimento das
instruções indicadas nesta secção
poderá levar à desativação
temporária ou perturbação do
sistema para/arranca.
Quando a bateria do veículo está a ser substituída, certificar-se de que
não existem orifícios de ventilação
abertos nas proximidades do terminal
positivo. Se um orifício de ventilação
estiver aberto nesta área, deve ser
fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.Garantir que a bateria é sempre
substituída por uma bateria do
mesmo tipo.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 177.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema para/
arranca, garantir que o potencial
de carregamento não excede
14,6 V ao utilizador um carregador de bateria. Caso contrário, a
bateria do veículo poderá ficar
danificada.
Auxílio de arranque 3 296.
Etiqueta de aviso
Significado dos símbolos:
● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance de crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.

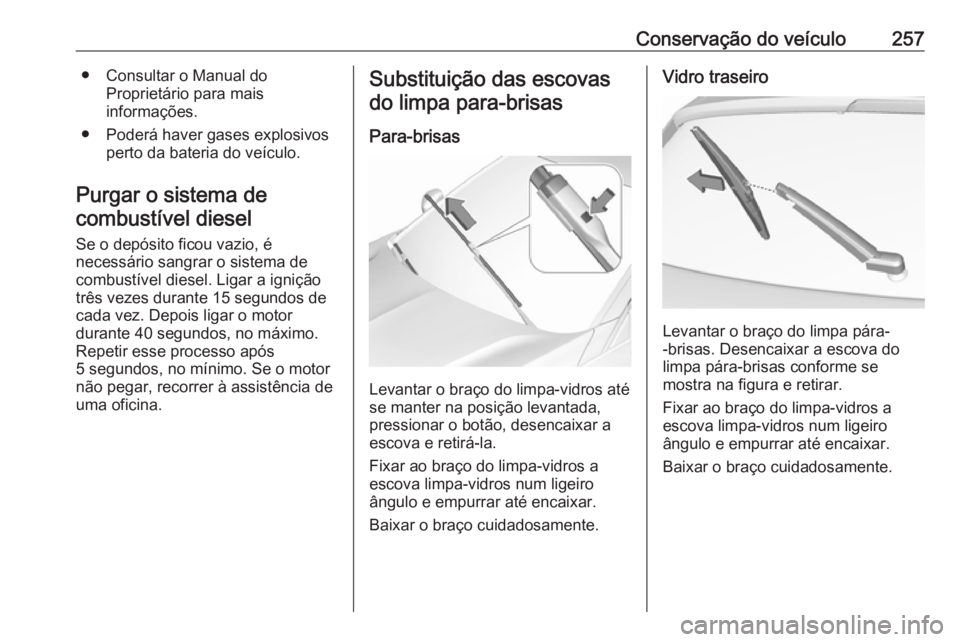

Conservação do veículo257● Consultar o Manual doProprietário para mais
informações.
● Poderá haver gases explosivos perto da bateria do veículo.
Purgar o sistema de combustível diesel
Se o depósito ficou vazio, é
necessário sangrar o sistema de
combustível diesel. Ligar a ignição
três vezes durante 15 segundos de
cada vez. Depois ligar o motor
durante 40 segundos, no máximo.
Repetir esse processo após
5 segundos, no mínimo. Se o motor
não pegar, recorrer à assistência de
uma oficina.Substituição das escovas
do limpa para-brisas
Para-brisas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Vidro traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.

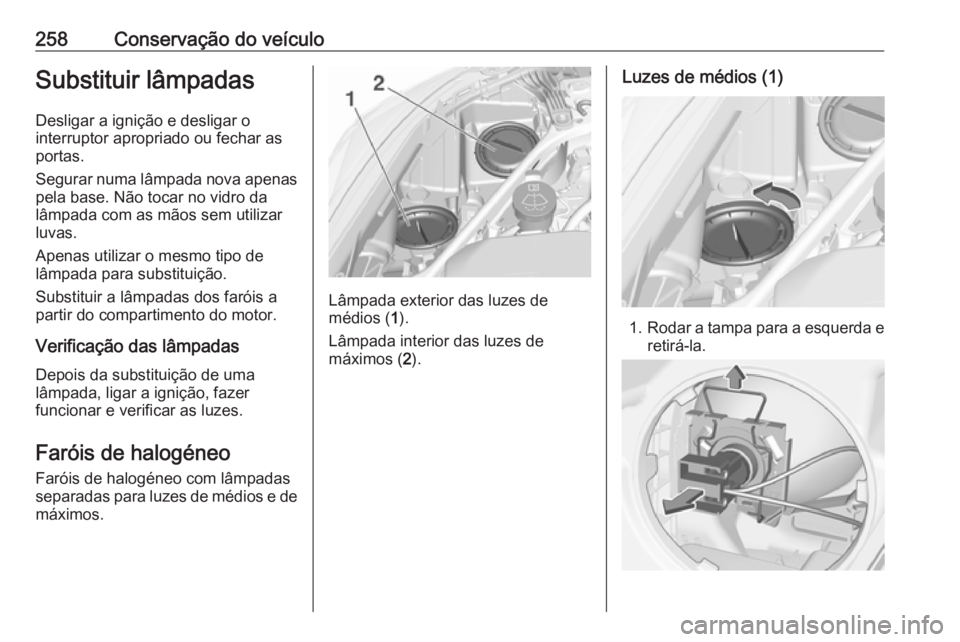

258Conservação do veículoSubstituir lâmpadas
Desligar a ignição e desligar o
interruptor apropriado ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada com as mãos sem utilizar
luvas.
Apenas utilizar o mesmo tipo de
lâmpada para substituição.
Substituir a lâmpadas dos faróis a
partir do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo
Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de máximos.
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).
Luzes de médios (1)
1. Rodar a tampa para a esquerda e
retirá-la.

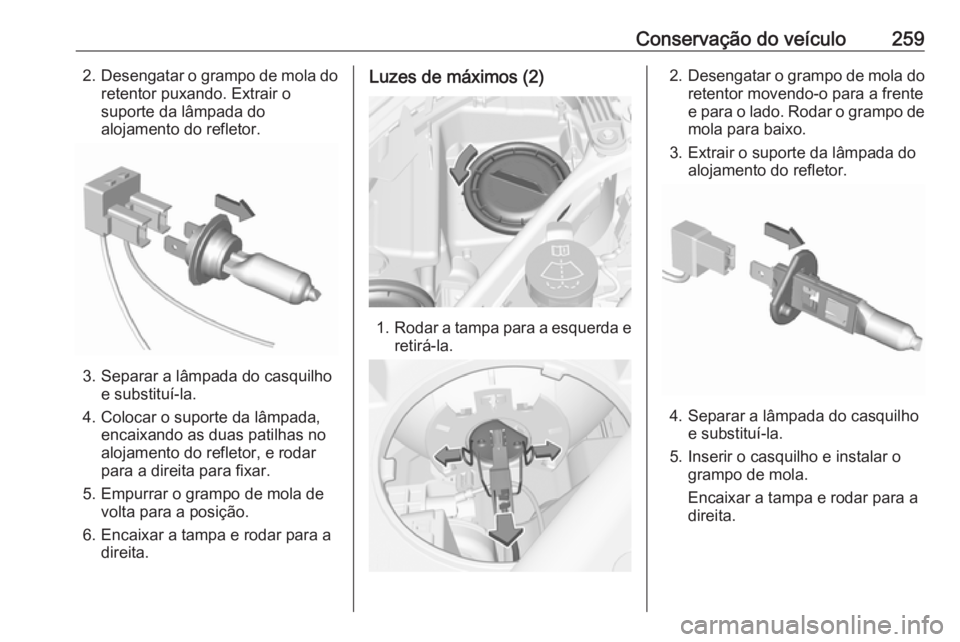

Conservação do veículo2592.Desengatar o grampo de mola do
retentor puxando. Extrair o
suporte da lâmpada do
alojamento do refletor.
3. Separar a lâmpada do casquilho e substituí-la.
4. Colocar o suporte da lâmpada, encaixando as duas patilhas no
alojamento do refletor, e rodar
para a direita para fixar.
5. Empurrar o grampo de mola de volta para a posição.
6. Encaixar a tampa e rodar para a direita.
Luzes de máximos (2)
1.Rodar a tampa para a esquerda e
retirá-la.
2. Desengatar o grampo de mola do
retentor movendo-o para a frente
e para o lado. Rodar o grampo de
mola para baixo.
3. Extrair o suporte da lâmpada do alojamento do refletor.
4. Separar a lâmpada do casquilhoe substituí-la.
5. Inserir o casquilho e instalar o grampo de mola.
Encaixar a tampa e rodar para a
direita.

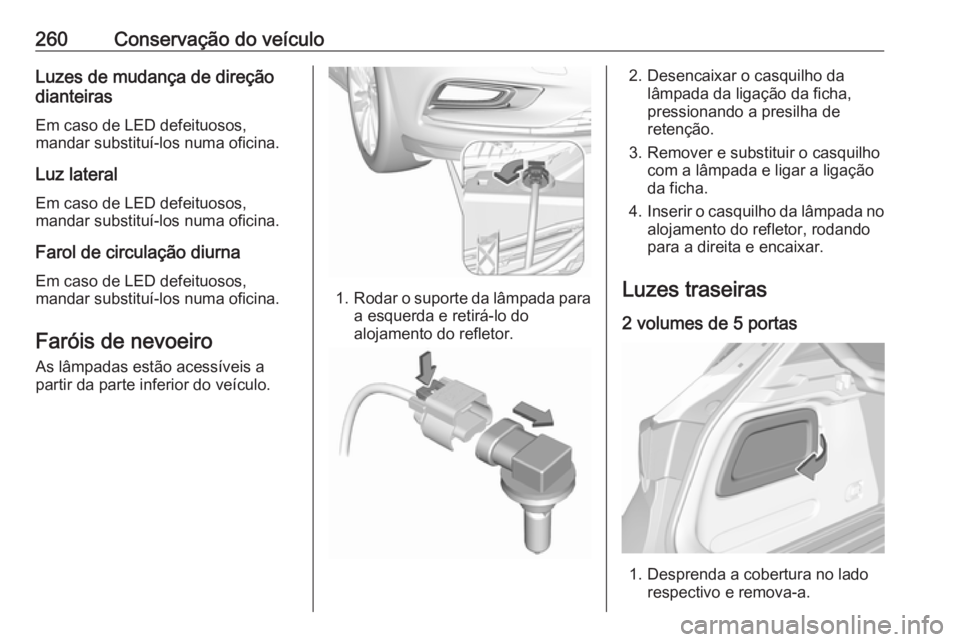

260Conservação do veículoLuzes de mudança de direção
dianteiras
Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Luz lateral Em caso de LED defeituosos,
mandar substituí-los numa oficina.
Farol de circulação diurnaEm caso de LED defeituosos,
mandar substituí-los numa oficina.
Faróis de nevoeiro
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do
alojamento do refletor.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
alojamento do refletor, rodando
para a direita e encaixar.
Luzes traseiras
2 volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

Conservação do veículo261

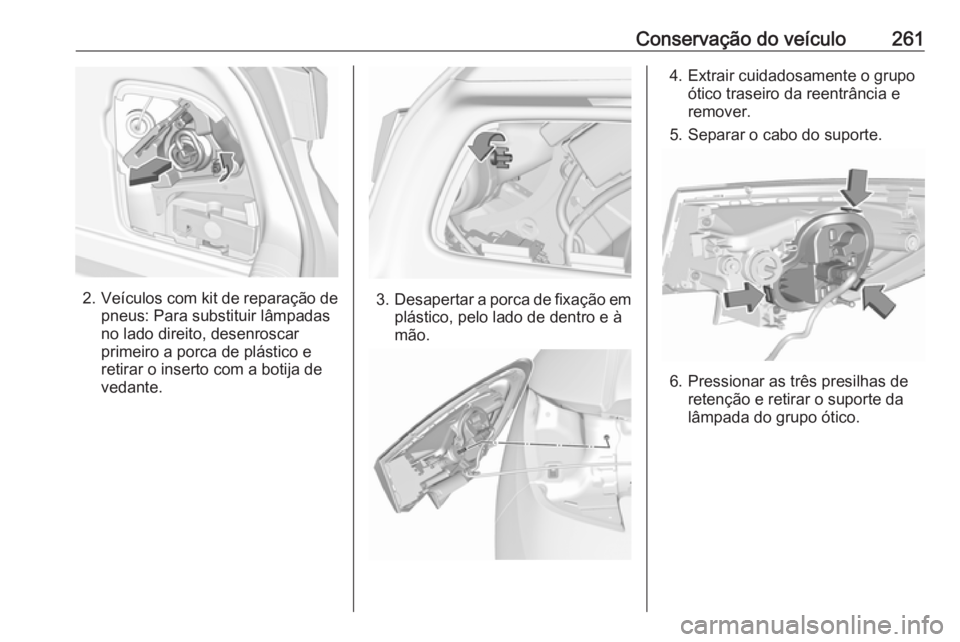

2.Veículos com kit de reparação de
pneus: Para substituir lâmpadas
no lado direito, desenroscar
primeiro a porca de plástico e
retirar o inserto com a botija de
vedante.3. Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.
4. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover.
5. Separar o cabo do suporte.
6. Pressionar as três presilhas de retenção e retirar o suporte da
lâmpada do grupo ótico.

262Conservação do veículo

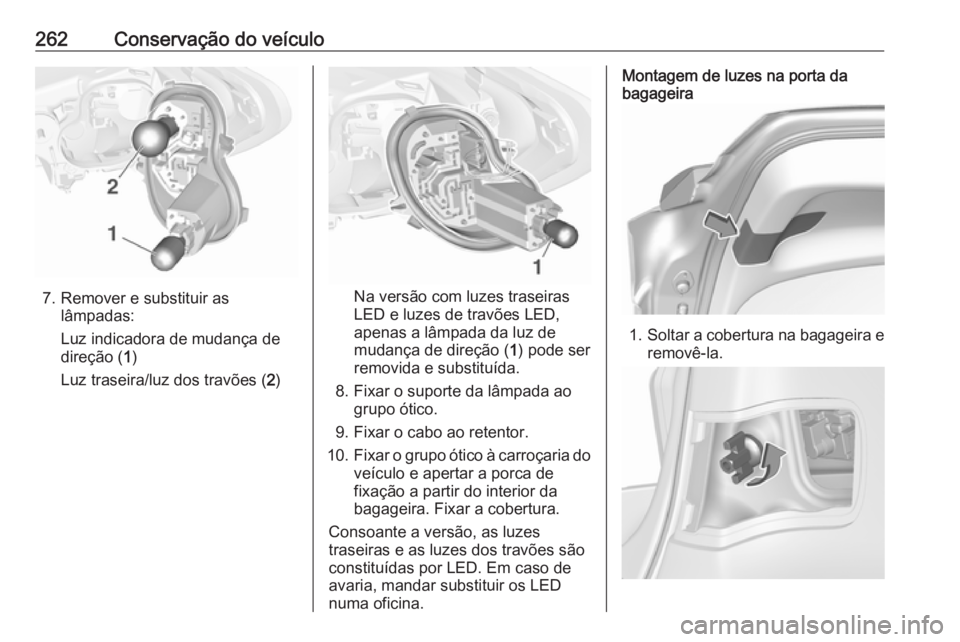

7. Remover e substituir aslâmpadas:
Luz indicadora de mudança de
direção ( 1)
Luz traseira/luz dos travões ( 2)Na versão com luzes traseiras
LED e luzes de travões LED,
apenas a lâmpada da luz de
mudança de direção ( 1) pode ser
removida e substituída.
8. Fixar o suporte da lâmpada ao grupo ótico.
9. Fixar o cabo ao retentor.
10. Fixar o grupo ótico à carroçaria do
veículo e apertar a porca de
fixação a partir do interior da
bagageira. Fixar a cobertura.
Consoante a versão, as luzes
traseiras e as luzes dos travões são
constituídas por LED. Em caso de
avaria, mandar substituir os LED
numa oficina.
Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
