2019.1 OPEL COMBO E Manuel d'utilisation (in French)

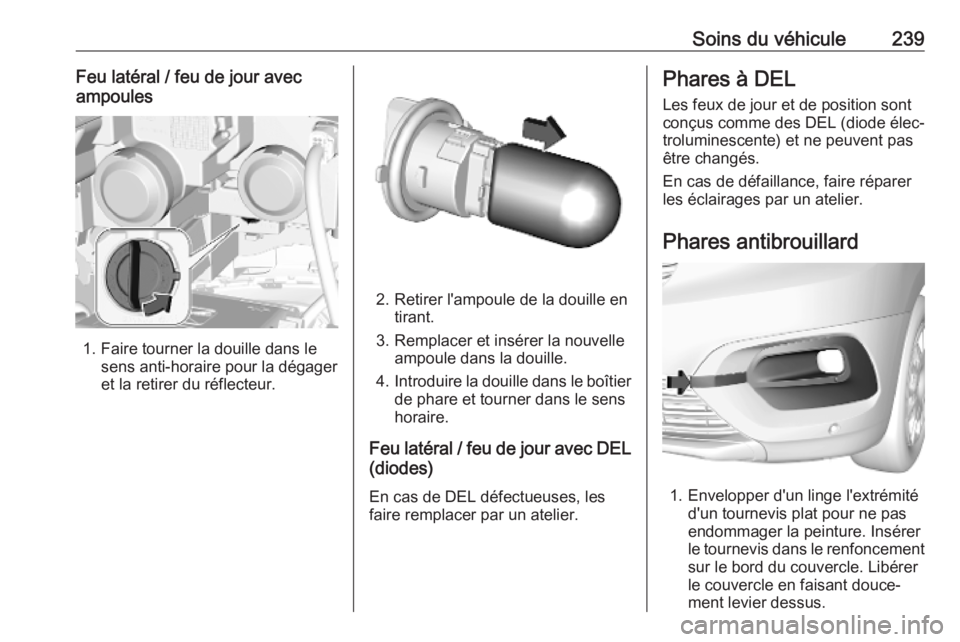

Soins du véhicule239Feu latéral / feu de jour avecampoules
1. Faire tourner la douille dans le sens anti-horaire pour la dégager
et la retirer du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le boîtier
de phare et tourner dans le sens
horaire.
Feu latéral / feu de jour avec DEL
(diodes)
En cas de DEL défectueuses, les
faire remplacer par un atelier.
Phares à DEL
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Phares antibrouillard
1. Envelopper d'un linge l'extrémité d'un tournevis plat pour ne pas
endommager la peinture. Insérer
le tournevis dans le renfoncement
sur le bord du couvercle. Libérer
le couvercle en faisant douce‐
ment levier dessus.

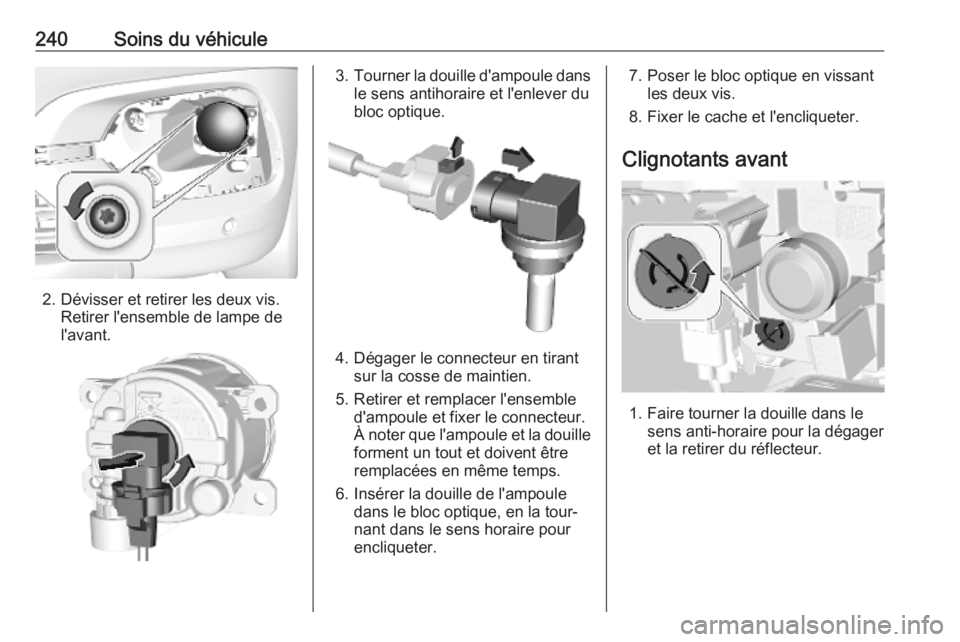

240Soins du véhicule
2. Dévisser et retirer les deux vis.Retirer l'ensemble de lampe de
l'avant.
3. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
bloc optique.
4. Dégager le connecteur en tirant sur la cosse de maintien.
5. Retirer et remplacer l'ensemble d'ampoule et fixer le connecteur.
À noter que l'ampoule et la douille
forment un tout et doivent être
remplacées en même temps.
6. Insérer la douille de l'ampoule dans le bloc optique, en la tour‐
nant dans le sens horaire pour
encliqueter.
7. Poser le bloc optique en vissant les deux vis.
8. Fixer le cache et l'encliqueter.
Clignotants avant
1. Faire tourner la douille dans le sens anti-horaire pour la dégager
et la retirer du réflecteur.

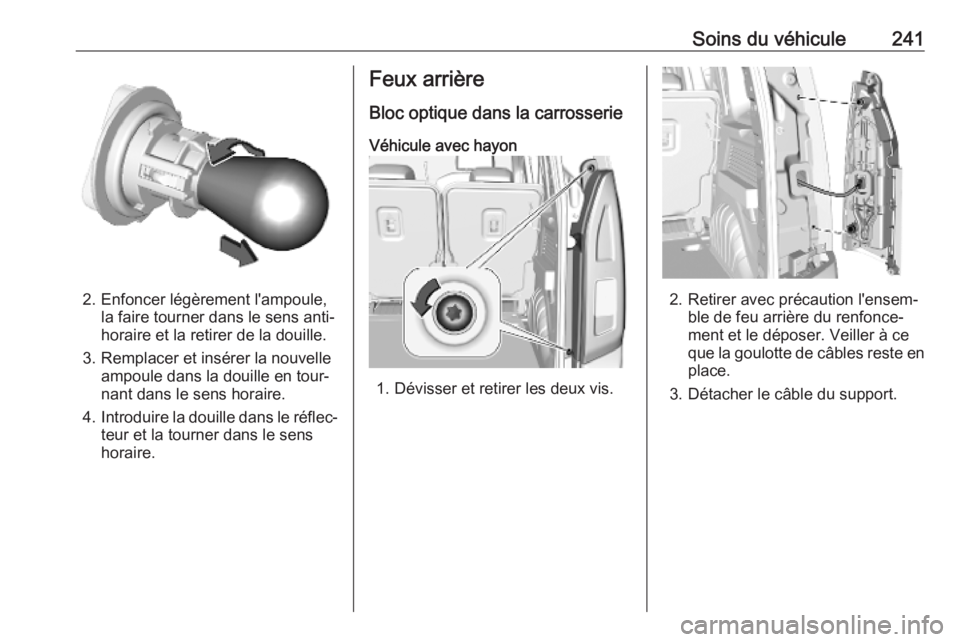

Soins du véhicule241
2. Enfoncer légèrement l'ampoule,la faire tourner dans le sens anti‐
horaire et la retirer de la douille.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Feux arrière
Bloc optique dans la carrosserie Véhicule avec hayon
1. Dévisser et retirer les deux vis.
2. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en
place.
3. Détacher le câble du support.

242Soins du véhicule
4. Appuyer sur la patte de retenuevers l'arrière, tirer sur le support
d'ampoule et désengager les
pattes restantes de retenue.
5. Enfoncer légèrement l'ampoule, la faire tourner et la retirer du
support d'ampoule. Remplacer
l'ampoule:
Antibrouillard ( 1)
Feu de recul ( 2)
Clignotement des feux de direc‐
tion/de détresse ( 3)
Feu arrière/feu stop ( 4)
6. Fixer le support d'ampoule à l'en‐ semble de feu.
7. Fixer le câble au dispositif de rete‐
nue.
8. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les deux vis.Véhicule avec portes arrière
1. Dévisser et retirer les deux vis.

Soins du véhicule2432. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer. Veiller à ce
que la goulotte de câbles reste en place.
3. Détacher le câble du support.
4. Désengager les pattes de retenue
pour déposer le support d'am‐poule.
5. Enfoncer légèrement l'ampoule, la faire tourner et la retirer du
support d'ampoule. Remplacer
l'ampoule:
Feu arrière/feu stop ( 1)
Ampoule extérieure de feux de
direction/détresse ( 2)
Ampoule intérieure de feu de
recul ( 3)
Feu antibrouillard arrière ( 4)
6. Fixer le support d'ampoule à l'en‐ semble de feu.
7.Fixer le câble au dispositif de rete‐
nue.
8. Fixer l'ensemble de feu à la carrosserie du véhicule et serrer
les deux vis.
Troisième feu stop
Le troisième feu stop est constitué
d'ampoules LED qui ne peuvent pas
être remplacées.
En cas de défaillance, faire réparer
les éclairages par un atelier.
Vérification d'ampoule Mettre le contact, faire fonctionner et
vérifier tous les feux.

244Soins du véhiculeFeux de direction latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Pousser la patte restante vers le haut et retirer la douille d'ampoule
du connecteur de prise.
3. Remplacer l'unité complète.
4. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Insérer un tournevis, par exem‐ ple, dans l'évidement du couver‐
cle et le retirer.

Soins du véhicule245
2. Extraire l'ampoule de la douille etla remplacer.
3. Fixer le couvercle.
Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bord
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● compartiment moteur
● tableau de bord
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Un extracteur de fusible se trouve sur
le couvercle du boîtier à fusibles du
tableau de bord.

246Soins du véhicule
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.
N°Circuit électrique16Phares antibrouillard18Phare du côté droit19Phare du côté gauche29Essuie-glace avant
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et le verrouiller.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
