2019.1 OPEL COMBO E Kezelési útmutató (in Hungarian)

Tárolás79Csomagtér
Verziótól függően, a csomagtér
megnövelhető a harmadik üléssor
felhajtásával vagy kiszerelésével. A
második sor üléseinek háttámlái
külön-külön lehajthatók. Ezen kívül,
az utasülés háttámlája lehajtható.
A rakodástól függően, egy-egy ülés
vagy háttámla külön is lehajtható.
Az utasülés lehajtása 3 51
A második üléssor lehajtása 3 54
A harmadik üléssor lehajtása vagy kiszerelése 3 54
Létratartó A létratartó hosszú rakományok
szállításához áll rendelkezésre.A létratartó kinyitása
1. Nyomja meg a kart és húzással oldja ki a rugós szorítót a
rögzítőelemből.
2. Emelje fel a létratartót.
3. Mozgassa az ellenállási ponton túl a létratartónak a támaszokkal
történő rögzítéséhez.
Tartórúd
A hosszú rakományokat helyezze a tartórúdra.

80Tárolás
1. Nyomja a kart teljesen fel.
2. Nyomja a tartórudat egy kicsit előre és utána vezesse le az
ajtóoszlophoz.
3. Tartsa a hosszú rakományt meghajlított helyzetben.
4. Helyezze a tartórudat a rakomány
alá, az eredeti helyzetébe.
Rögzítse a karnak az ütközési
ponton túl történő lefelé
nyomásával.
A hátsó ajtók csak akkor zárulnak, amikor a tartórúd be van szerelve.
5. Rögzítse stabilan a rakományt. Az oldalsó tartók használhatók
megerősítési pontokként.
A létratartó zárása
1. Ellenőrizze, hogy a tartórúd megfelelően rögzült-e.
2. Engedje le a létratartót.
3. Rögzítse a rugós szorítót a rögzítőelemébe.
Csomagtérfedél Hátsó csomagtérroló
Ne helyezzen semmilyen tárgyat a
fedélre.
A fedél lezárásaHúzza a csomagtérfedelet hátrafelé
és akassza be az oldalsó tartókba.
Takarólemez kinyitása
Akassza ki a csomagtérrolót az
oldalsó tartókból. Vezesse a rolót míg
teljesen fel nem tekeredik.

Tárolás81A fedél eltávolítása
Nyissa ki a csomagtérrolót.
Nyomja össze a csomagtérfedelet az egyik oldalon és emelje fel. Vegye ki
a csomagtérfedelet.
Tárolás a csomagtérben
Ha nem használja a
csomagtérfedelet, tárolja a
csomagtérben. Tárolható a második
vagy harmadik üléssor mögött.
A fedél behelyezése
Helyezze be a csomagtérfedelet a
mélyedésbe az egyik oldalon.
Nyomja össze a fedelet a másik
oldalon és akassza be a mélyedésbe.
Hátsó csomagtartó polc
Ne helyezzen túl nehéz vagy hegyes,
éles tárgyakat a a hátsó csomagtartó
polcra. A maximális megengedett
terhelése 25 kg. Magas
rakományoknál szerelje be a
biztonsági hálót a hátsó ülések mögé
3 84.
A hátsó csomagtartó polc
beszerelése
A hátsó csomagtartó polc két
pozícióban szerelhető be.
Illessze be a csomagtartó polcot
bepattintva mindkét oldalon a
rögzítőelemekbe.

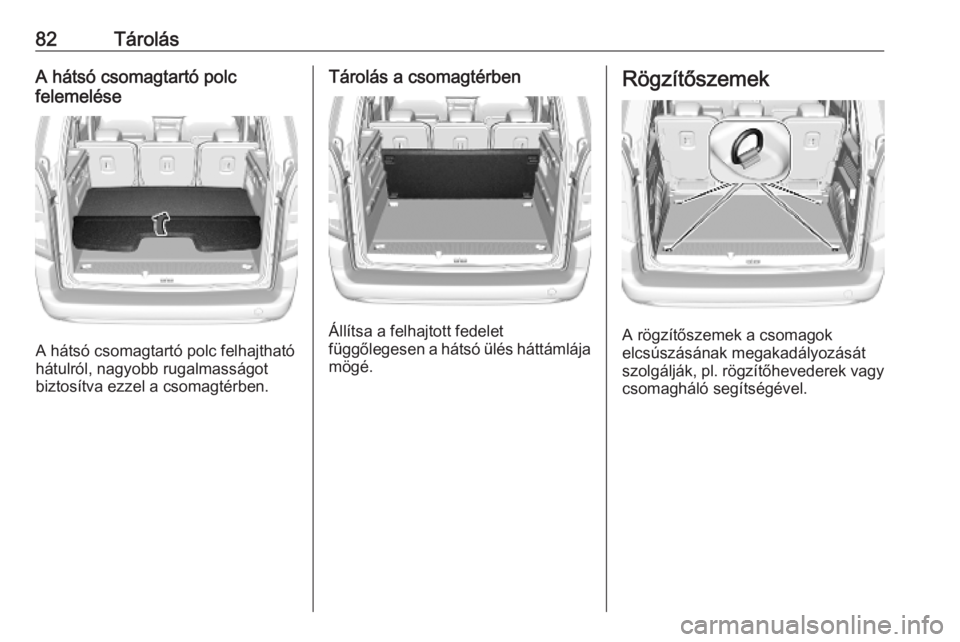

82TárolásA hátsó csomagtartó polc
felemelése
A hátsó csomagtartó polc felhajtható
hátulról, nagyobb rugalmasságot
biztosítva ezzel a csomagtérben.
Tárolás a csomagtérben
Állítsa a felhajtott fedelet
függőlegesen a hátsó ülés háttámlája
mögé.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.

Tárolás83
Rögzítőszemek elhelyezkedhetnek a
jármű padlón és / vagy az oldalfalon. A rögzítőszemek száma és
elhelyezkedése változó járműtől
függően.
Legfeljebb 500 daN/5 kN/5000 N erő terhelheti a rögzítőszemeket.
Országtól függően a maximális erő
lehet, hogy fel van tüntetve egy
címkén.
Megjegyzés
A címkén található specifikációk
mindig elsőbbséget élveznek az
ebben a kezelési utasításban
található adatokkal szemben.
Csomagrendező készlet
Változattól függően, az első ülések
mögött egy válaszfal védi a vezetőt és
az elöl ülő utasokat a rakomány
mozgások kockázatával szemben.
Az utasülés mögött a válaszfalban
lehet egy csapóajtó, ami eltávolítható a hosszú tárgyak elhelyezéséhez.
Egy védőburkolat van a járműben a biztonságos szállítás biztosításához.
Ha a szélső utasülés háttámla le van
hajtva és a válaszfal csapóajtó nyitva van, a középső ülésnek szabadon
kell maradni.A csapóajtó eltávolítása
1. Oldja a rögzítőszerkezetet, engedje le a csapóajtót és
távolítsa el.
2. Tárolja a csapóajtót a vezetőülés mögött.

84Tárolás
Fordítsa a rögzítőszerkezetet
felfelé. Helyezze a csapóajtó
zsanérjait a hornyokba, hajtsa fel
a csapóajtót és reteszelje a
rögzítőszerkezettel.
A védőburkolat felhelyezése A védőburkolatot fel kell szerelni
minden esetben, amikor a szélső
utasülés háttámla le van hajtva és a
válaszfal csapóajtó nyitva van.
1. Hajtsa le a szélső utasülés háttámláját 3 51.2. Csatlakoztassa a burkolat négy
rögzítőkampóját a megfelelő
rögzítőszemekhez.
3. Húzza ki a fejtámlát a lehajtott háttámlából úgy, hogy látható
maradjon a fejtámla rúdján két bemetszés 3 48.
4. Tegye be a rakományt.5. Vezesse át a burkolat pántját a fejtámlán. Feszítse meg a pántot
a laza vég meghúzásával.
A felhelyezett védőburkolattal a
lehajtott háttámla maximális
teherbírása 100 kg.
Biztonsági háló Változattól függően, a biztonsági háló
a hátsó ülések mögé vagy, ha a hátsó
ülés háttámlák le vannak hajtva, az
első ülések mögé szerelhető.
A biztonsági háló mögött nem szabad utasokat szállítani.

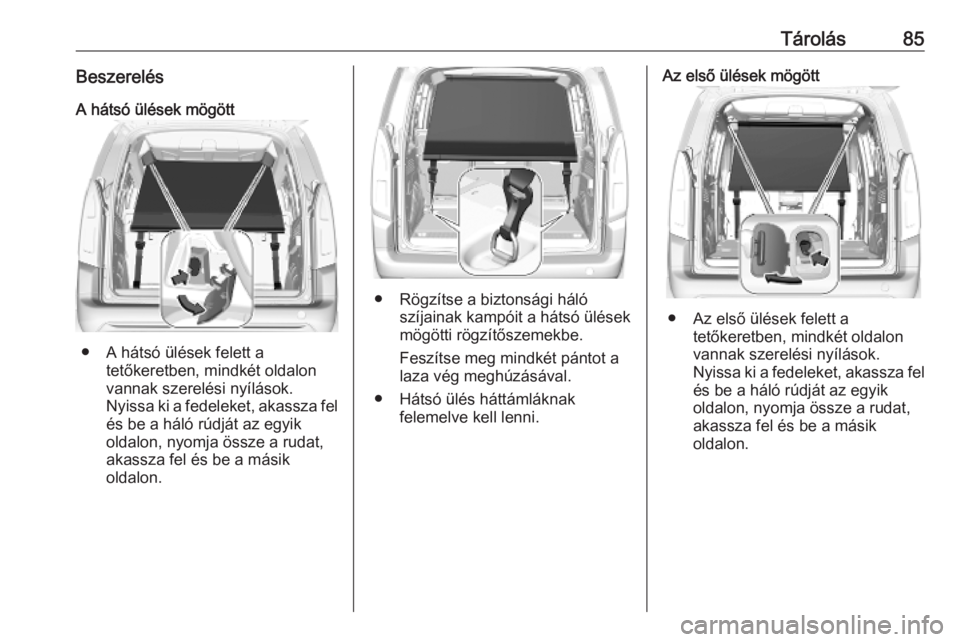

Tárolás85BeszerelésA hátsó ülések mögött
● A hátsó ülések felett a tetőkeretben, mindkét oldalon
vannak szerelési nyílások.
Nyissa ki a fedeleket, akassza fel és be a háló rúdját az egyik
oldalon, nyomja össze a rudat,
akassza fel és be a másik
oldalon.
● Rögzítse a biztonsági háló szíjainak kampóit a hátsó ülések
mögötti rögzítőszemekbe.
Feszítse meg mindkét pántot a
laza vég meghúzásával.
● Hátsó ülés háttámláknak felemelve kell lenni.
Az első ülések mögött
● Az első ülések felett atetőkeretben, mindkét oldalon
vannak szerelési nyílások.
Nyissa ki a fedeleket, akassza fel és be a háló rúdját az egyik
oldalon, nyomja össze a rudat,
akassza fel és be a másik
oldalon.

86Tárolás
● Tekerjen egy hevedert az elsővezetőülés üléspárnája alatt
elhelyezkedő rúd köré. A másikat
tekerje az utasülés rúdja köré.
Ezután rögzítse mindegyik
kampót a megfelelő hevederhez.
Feszítse meg mindkét pántot alaza vég meghúzásával.
● Nyomja le a fejtámlákat és hajtsa
le a hátsó ülések háttámláit
3 79.
Csomagtér rács
Változattól függően egy válaszfal védi
a vezetőt és az utasokat a rakomány
mozgások kockázatával szemben.
A válaszfal elhelyezhető az első vagy
a hátsó ülések mögé.
A hosszú tárgyak elhelyezéséhez van
egy nyitható csapóajtó a válaszfalon.
Egy védőburkolat van a járműben a
biztonságos szállítás biztosításához.
Ha az oldalsó ülés háttámla le van
hajtva és a válaszfal csapóajtó nyitva van, a középső ülésnek szabadon
kell maradni.
Ha a hátsó ülés háttámlája le van
engedve és a csapóajtó nyitva van
hosszú tárgyak szállításához, az első
utasülést szabadon kell hagyni.
