Page 81 of 279
Förvaring79Bakre hatthylla
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan. Den största tillåtna lasten är
25 kg. Vid hög belastning bör du
montera skyddsnätet bakom baksätet 3 81.
Installera bakre hatthylla
Den bakre hatthyllan kan installeras i
två lägen.
Montera hatthyllan genom att fästa
den i hållarna på båda sidor.
Lyfta upp bakre hatthylla
Den bakre hatthyllan kan fällas upp
bakifrån, vilket ger större flexibilitet i
bagageutrymmet.
Förvaring i bagagerummet
Sätt det uppfällda skyddet upprätt
bakom baksätets ryggstöd.
Page 82 of 279

80FörvaringLastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Lastsäkringsöglor kan placeras på
fordonets golv och / eller i sidoväg‐ gen. Lastsäkringsöglornas antal ochplacering kan variera beroende på
fordonet.
Den maximala kraft som lastsäkrings‐
öglorna utsätts för får inte överstiga
500 daN/5 kN/5000 N.
Beroende på land kan den högsta
tillåtna kraften anges på en dekal.
Observera!
Uppgifterna på etiketten har alltid
företräde före uppgifterna i denna
instruktionsbok.
Lasthanteringssystem
På vissa versioner skyddar en avde‐
lare bakom baksätena föraren och de
främre passagerarna mot risken för
bagage som åker omkring i bilen.
Det kan finnas en lucka i avdelaren
bakom passagerarsätet som kan tas
bort för att ge plats åt långa föremål.
Ett insynsskydd finns i bilen för att
säkerställa säker transport.
Om det yttre passagerarsätets rygg‐
stöd är nedfällt och avdelarens lucka är öppen får ingen sitta i mittsätet.
Ta bort luckan
1. Frigör låsanordningen, sänk ner luckan och ta sedan bort den.
2. Förvara luckan bakom förarsto‐ len.
Page 83 of 279
Förvaring81
Vrid låsanordningen uppåt.
Placera luckans gångjärn i höljet, lyft upp luckan och stäng låsa‐
nordningen.
Sätta tillbaka insynsskyddet
Insynsskyddet måste monteras när
det yttre passagerarsätets ryggstöd
är nedfällt och avdelarens lucka är
öppen.
1. Fäll ner det yttre passagerarsä‐ tets ryggstöd 3 49.2. Fäst de fyra karbinhakarna i
motsvarande ögla på insynsskyd‐
det.
3. Dra i nackskyddet på det nedfällda ryggstödet och lämna
två skåror synliga på nackskydds‐ stången 3 46.
4. Lasta i bagaget.5. Placera insynsskyddets rem runt nackskyddet. Spänn remmen
genom att dra i den lösa änden.
När insynsskyddet är monterat är den
maximala belastningen på det
nedfällda ryggstödet 100 kg.
Skyddsnät
Beroende på version kan skyddsnätet monteras bakom baksätena eller, om baksätenas ryggstöd är nedfällda,
bakom framstolarna.
Inga passagerare får befinna sig
bakom skyddsnätet.
Page 84 of 279

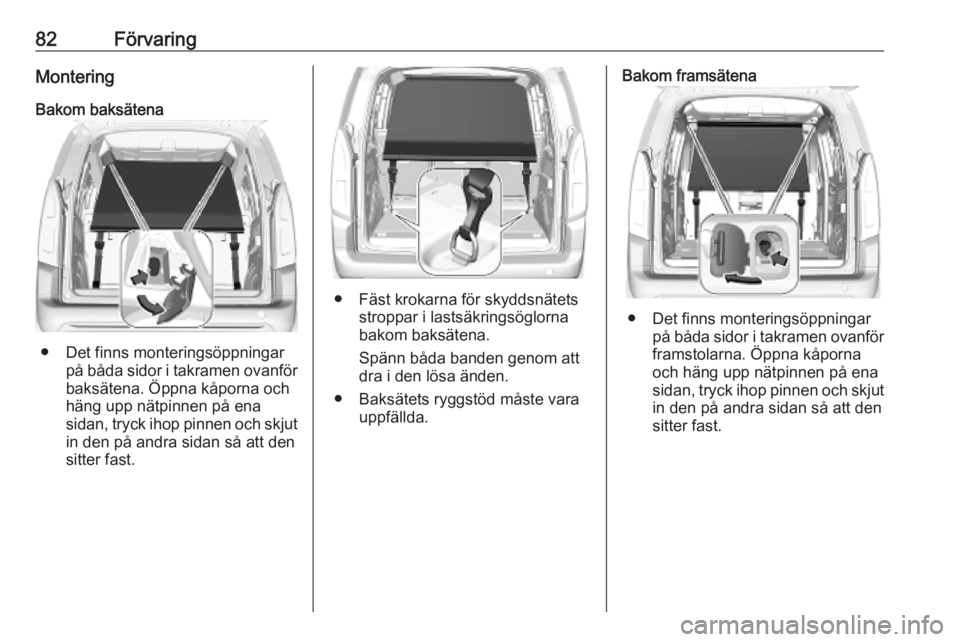

82FörvaringMontering
Bakom baksätena
● Det finns monteringsöppningar på båda sidor i takramen ovanför
baksätena. Öppna kåporna och
häng upp nätpinnen på ena
sidan, tryck ihop pinnen och skjut in den på andra sidan så att den
sitter fast.
● Fäst krokarna för skyddsnätets stroppar i lastsäkringsöglorna
bakom baksätena.
Spänn båda banden genom att
dra i den lösa änden.
● Baksätets ryggstöd måste vara uppfällda.
Bakom framsätena
● Det finns monteringsöppningar på båda sidor i takramen ovanför
framstolarna. Öppna kåporna
och häng upp nätpinnen på ena
sidan, tryck ihop pinnen och skjut in den på andra sidan så att den
sitter fast.
Page 85 of 279
Förvaring83
● Vira en rem runt stången som ärplacerad under den främre förar‐
stolens sätesdyna. Vira den
andra remmen runt passagerar‐
stolens stång. Fäst sedan
krokarna i varsin rem.
Spänn båda remmarna genom
att dra i den lösa änden.
● Tryck ner nackskydden och fäll ner baksätets ryggstöd 3 76.
Lastrumsgaller
På vissa versioner skyddar en avde‐
lare föraren och passagerarna mot
risken för bagage som åker omkring i bilen.
Avdelaren kan placeras bakom fram-
eller baksätet.
Page 86 of 279
84FörvaringDet finns en lucka i avdelaren som
kan öppnas för att ge plats åt långa
föremål. Ett insynsskydd finns i bilen
för att säkerställa säker transport.
Om sidosätets ryggstöd är nedfällt och avdelarens lucka är öppen får
ingen sitta i mittsätet.
Om baksätets ryggstöd är nedfällt
och luckan är öppen för att transpor‐
tera långa föremål får ingen sitta i det
främre passagerarsätet.
Flytta avdelaren
1. Frigör de fyra låsanordningarna högst upp och längst ner på avde‐
laren.
2. Om du vill placera avdelaren bakom framsätena fäller du ner
baksätets ryggstöd 3 52
3. Flytta avdelaren och lås de fyra
låsanordningarna högst upp och
längst ner. De röda indikatorerna
syns inte längre.
Öppna luckan 1. Beroende på placeringen av avdelaren och lastens längd fäller
du ned det yttre baksätets rygg‐
stöd och/eller passagerarsätets
ryggstöd 3 49, 52
2. Frigör luckans låsanordning och
öppna luckan.
3. Säkra luckan med hjälp av stången.
Page 87 of 279
Förvaring85Stängning av luckan1. Fäst stången i fästet.
2. Stäng luckan och lås låsanord‐ ningen.
3. Återställ sätena i upprätt läge 3 49, 52
Sätta tillbaka insynsskyddet
Insynsskyddet måste monteras när
sidosätets ryggstöd är nedfällt och
avdelarens lucka är öppen.
1. Fäst de fyra karbinhakarna i motsvarande ögla på insynsskyd‐det.
2. Dra i nackskyddet på det nedfällda ryggstödet och lämna
två skåror synliga på nackskydds‐
stången 3 46.
3. Lasta i bagaget.4. Placera insynsskyddets rem runt nackskyddet. Spänn remmen
genom att dra i den lösa änden.
Om bagaget förvaras på fram-
och baksätet på passagerarsidan
Page 88 of 279
86Förvaringfäster du en rem på varje nack‐
skydd.
När insynsskyddet är monterat är den
maximala belastningen på varje
nedfällt ryggstöd 100 kg.
Varningstriangel
På vissa versioner kan varnings‐
triangeln förvaras i bagageutrymmet.
Sätt fast den med de elastiska
banden.
Första hjälpen-sats
På vissa versioner kan första hjälpen- satsen förvaras i bagageutrymmet.
Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information
kontakta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte
används.
Montering av lasthållare
Bilar med takreling
Monteringspunkter finns längst ner på
takrelingen.
