Page 217 of 275

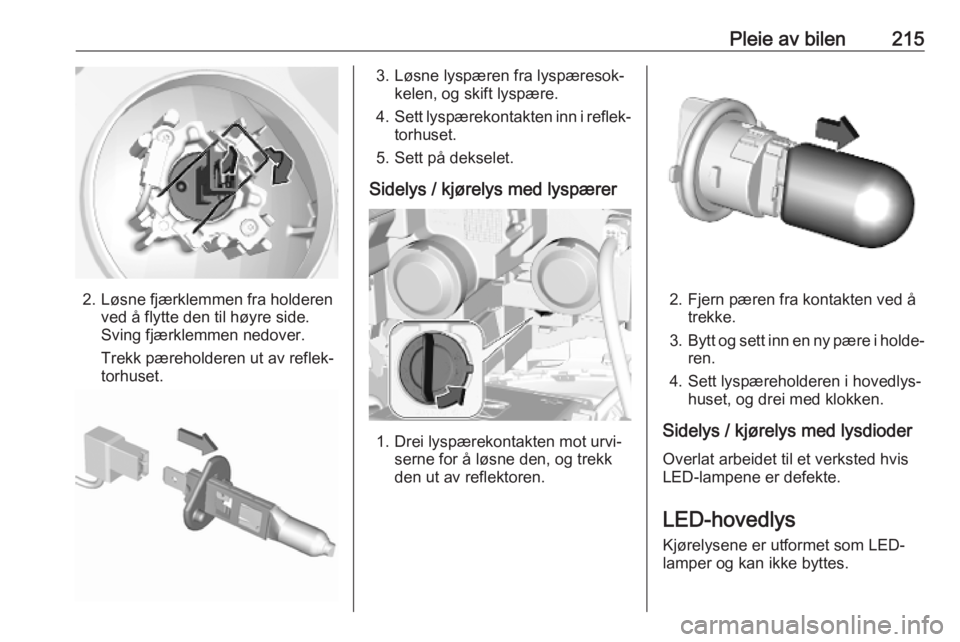

Pleie av bilen215
2. Løsne fjærklemmen fra holderenved å flytte den til høyre side.
Sving fjærklemmen nedover.
Trekk pæreholderen ut av reflek‐
torhuset.
3. Løsne lyspæren fra lyspæresok‐ kelen, og skift lyspære.
4. Sett lyspærekontakten inn i reflek‐
torhuset.
5. Sett på dekselet.
Sidelys / kjørelys med lyspærer
1. Drei lyspærekontakten mot urvi‐ serne for å løsne den, og trekk
den ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i holde‐
ren.
4. Sett lyspæreholderen i hovedlys‐ huset, og drei med klokken.
Sidelys / kjørelys med lysdioder
Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
LED-hovedlys
Kjørelysene er utformet som LED- lamper og kan ikke byttes.
Page 218 of 275
216Pleie av bilenLampene må repareres i et verksted
dersom det oppstår feil.
Tåkelys foran
1. Vikle en klut rundt spissen på en flat skrutrekker for å hindre lakk‐
skader. Sett skrutrekkeren i
utsparingen på kanten av dekse‐
let. Løsne dekselet ved å løfte det
forsiktig ut.
2. Skru løs og fjern de to skruene, og
fjern lykteenheten forover.
3. Drei lyspæresokkelen mot klokke‐
retningen, og fjern den fra lysen‐
heten.
4. Løsne pluggkontakten ved å trekke i festetappen.
5. Fjern og bytt pæreenheten, og fest pluggkontakten. Merk at
pæren og holderen er en enhet og
må skiftes ut som en enhet.
6. Sett lyspæresokkelen i lysenhe‐ ten, og drei i klokkeretningen for å
feste.
7. Fest lysenheten ved å stramme de to skruene.
8. Sett på og fest dekselet.
Page 219 of 275
Pleie av bilen217Blinklys foran
1. Drei lyspærekontakten mot urvi‐serne for å løsne den, og trekk
den ut av reflektoren.
2. Press pæren litt ned, drei den mot
urviseren og fjern den fra holde‐
ren.
3. Bytt og sett inn en ny pære i kontakten ved å dreie med klok‐
ken.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Baklys
Lysenhet i karosseriet Bil med bakluke
1. Skru løs og ta ut de to skruene.
2. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
3. Løsne ledningen fra festet.
Page 220 of 275
218Pleie av bilen4. Trykk festehaken bakover, trekk ipæreholderen og løsne de gjen‐
værende festehakene.
5. Trykk pæren litt ned, drei den og fjern den fra pæreholderen. Skift
lyspære:
Tåkelys ( 1)
Ryggelys ( 2)
Blinklys / varselblinklys ( 3)
Baklys / bremselys ( 4)
6. Fest pæreholderen til lysenheten.
7. Fest ledningen til festet.
8. Fest lysenheten på bilens karos‐ seri og stram begge skruene.
Bil med bakdører
1. Skru løs og ta ut de to skruene.
2. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
Pass på at ledningsføringen
holder seg på plass.
3. Løsne ledningen fra festet.
4. Koble ut festehakene for å fjerne pæreholderen.
Page 221 of 275
Pleie av bilen219
5. Trykk pæren litt ned, drei den ogfjern den fra pæreholderen. Skift
lyspære:
Baklys / bremselys ( 1)
Blinklys/varselblinklys ( 2), ytre
pære
Ryggelys ( 3), indre pære
Tåkebaklys ( 4)
6. Fest pæreholderen til lysenheten.
7. Fest ledningen til festet.
8. Fest lysenheten på bilens karos‐ seri og stram begge skruene.
Høytmontert midtre bremselys
Høytmontert midtre bremselys er
utformet som lysdiode og kan ikke
skiftes ut.
Lampene må repareres i et verksted
dersom det oppstår feil.
Pærekontroll
Slå på tenningen, og kontroller alle
lysene.
Blinklys på siden For å skifte lyspæren må du ta ut
lyktehuset:1. Skyv lykten mot venstre side og fjern med den høyre enden.
2. Trykk festetappen oppover ogfjern pæreholderen fra pluggkon‐
takten.
3. Skift hele enheten.
4. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Page 222 of 275
220Pleie av bilenSkiltlys
1. Stikk f.eks. en skrutrekker inn iutsparingen på dekselet, og fjerndet.
2. Trekk lyspæren ut av lyspærehol‐
deren, og skift den.
3. Fest dekselet.
Innvendige lys Få skiftet følgende lyspærer i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningenElektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● motorrom
● instrumentpanel
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Page 223 of 275
Pleie av bilen221
Sikringstrekker
Et verktøy for fjerning av sikringer er
plassert på dekselet i sikringsboksen
i instrumentpanelet.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.
Page 224 of 275
222Pleie av bilenNr.Strømkrets16Tåkelys foran18Høyre hovedlys19Venstre hovedlys29Vindusvisker
Etter å ha skiftet defekte sikringer
lukker du lokket på sikringsboksen og
låser den.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
Sikringsboksen er plassert bak et
deksel på venstre side av instrument‐
panelet.
Fjern dekselet ved å trekke øverst til
venstre og deretter på høyre side.
Nr.Strømkrets1Induktiv lading, clutchbryter,
selektiv kjørekontroll, servosty‐
ring, dieseleksossystem,
innvendig speil4Horn6Vindusspyler7Strømuttak bak10Dørlås12Diagnostikkontakt, strømforsy‐
ningstransformator
