210Fahren und Bedienung●Zoom-Ansicht
● 180°-vorne
Das Display wird sofort mit der ausge‐ wählten Ansicht aktualisiert.
AUTO Betrieb ist standardmäßig akti‐
viert. In diesem Modus aktiviert das
System die Ansicht (Standard oder Zoom), die aufgrund der von den
Einparksensoren gelieferten Daten
am besten geeignet ist.
Beim Ausschalten der Zündung wird
der Systemstatus nicht gespeichert.
Hintersicht / StandardansichtAuf dem Display wird der Bereich
hinter dem Fahrzeug angezeigt. Die
senkrechten Linien entsprechen der
Breite des Fahrzeugs mit ausge‐
klappten Spiegeln. Die Ausrichtung
der Linien ändert sich mit der Lenk‐
radstellung.
Die erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen waagerechten Linien entspre‐ chen einer Entfernung von ca. 1 und2 m hinter dem Rand des Heckstoß‐fängers.
Diese Ansicht ist im AUTO Betrieb
und im Menü zur Auswahl der Ansicht verfügbar.
Hinter-zoom Sicht / Zoom-AnsichtDurch Aufzeichnung der Fahrzeu‐
gumgebung während des Manövers
rekonstruiert die Kamera die Darstel‐ lung dieser Umgebung von oben. So
hat der Fahrer eventuelle Hindernisse stets im Blick. Diese Ansicht ist mit
dem AUTO Betrieb und im Menü zur
Auswahl der Ansicht verfügbar.
Seitliche Rückansicht / 180°-vorne
Die 180°-Ansicht erleichtert das
Ausparken aus einer Parklücke,
indem sie sich nähernde Fahrzeuge,
Fußgänger und Radfahrer anzeigt.
Für ein vollständiges Einparkmanö‐
ver wird diese Ansicht nicht empfoh‐
len. Die Ansicht setzt sich aus drei

212Fahren und BedienungRückfahrkamera
Versionsabhängig ist die Kamera über dem Kennzeichen in der Heck‐klappe/linken Hecktür oder oben ander linken Hecktür montiert.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des
Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Kamera über dem Kennzeichen
an der Heckklappe/linken Hecktür
Die Kameraansicht wird im Info-
Display 3 120 angezeigt.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Hilfslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.
Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn ein Vorwärtsgang eingelegt
wird.

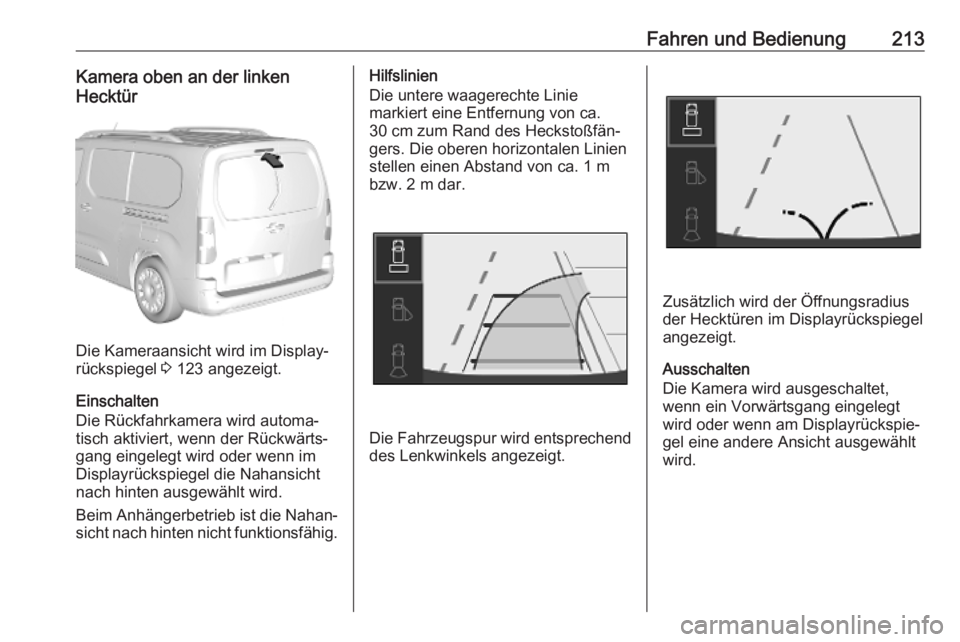

Fahren und Bedienung213Kamera oben an der linken
Hecktür
Die Kameraansicht wird im Display‐
rückspiegel 3 123 angezeigt.
Einschalten
Die Rückfahrkamera wird automa‐
tisch aktiviert, wenn der Rückwärts‐
gang eingelegt wird oder wenn im
Displayrückspiegel die Nahansicht
nach hinten ausgewählt wird.
Beim Anhängerbetrieb ist die Nahan‐ sicht nach hinten nicht funktionsfähig.
Hilfslinien
Die untere waagerechte Linie
markiert eine Entfernung von ca.
30 cm zum Rand des Heckstoßfän‐
gers. Die oberen horizontalen Linien
stellen einen Abstand von ca. 1 m
bzw. 2 m dar.
Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Zusätzlich wird der Öffnungsradiusder Hecktüren im Displayrückspiegel
angezeigt.
Ausschalten
Die Kamera wird ausgeschaltet,
wenn ein Vorwärtsgang eingelegt
wird oder wenn am Displayrückspie‐
gel eine andere Ansicht ausgewählt
wird.

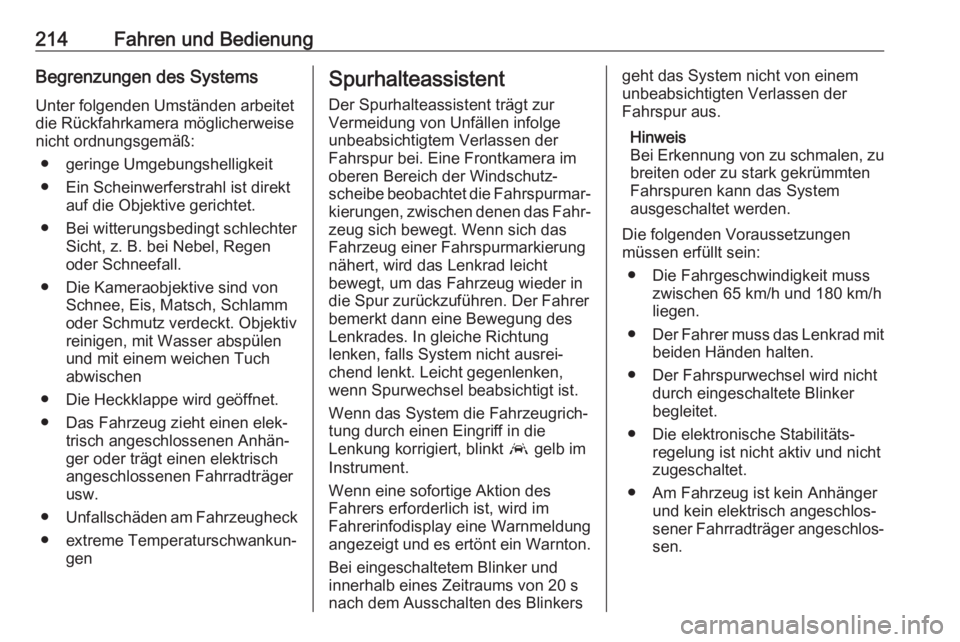

214Fahren und BedienungBegrenzungen des Systems
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● geringe Umgebungshelligkeit
● Ein Scheinwerferstrahl ist direkt auf die Objektive gerichtet.
● Bei witterungsbedingt schlechter Sicht, z. B. bei Nebel, Regen
oder Schneefall.
● Die Kameraobjektive sind von Schnee, Eis, Matsch, Schlamm
oder Schmutz verdeckt. Objektiv
reinigen, mit Wasser abspülen
und mit einem weichen Tuch
abwischen
● Die Heckklappe wird geöffnet. ● Das Fahrzeug zieht einen elek‐ trisch angeschlossenen Anhän‐
ger oder trägt einen elektrisch
angeschlossenen Fahrradträger
usw.
● Unfallschäden am Fahrzeugheck
● extreme Temperaturschwankun‐ genSpurhalteassistent
Der Spurhalteassistent trägt zur
Vermeidung von Unfällen infolge unbeabsichtigtem Verlassen der
Fahrspur bei. Eine Frontkamera im
oberen Bereich der Windschutz‐
scheibe beobachtet die Fahrspurmar‐ kierungen, zwischen denen das Fahr‐
zeug sich bewegt. Wenn sich das
Fahrzeug einer Fahrspurmarkierung
nähert, wird das Lenkrad leicht
bewegt, um das Fahrzeug wieder in
die Spur zurückzuführen. Der Fahrer
bemerkt dann eine Bewegung des
Lenkrades. In gleiche Richtung
lenken, falls System nicht ausrei‐
chend lenkt. Leicht gegenlenken,
wenn Spurwechsel beabsichtigt ist.
Wenn das System die Fahrzeugrich‐
tung durch einen Eingriff in die
Lenkung korrigiert, blinkt a gelb im
Instrument.
Wenn eine sofortige Aktion des
Fahrers erforderlich ist, wird im
Fahrerinfodisplay eine Warnmeldung
angezeigt und es ertönt ein Warnton.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von 20 s
nach dem Ausschalten des Blinkersgeht das System nicht von einem
unbeabsichtigten Verlassen der
Fahrspur aus.
Hinweis
Bei Erkennung von zu schmalen, zu breiten oder zu stark gekrümmten
Fahrspuren kann das System
ausgeschaltet werden.
Die folgenden Voraussetzungen
müssen erfüllt sein:
● Die Fahrgeschwindigkeit muss zwischen 65 km/h und 180 km/h
liegen.
● Der Fahrer muss das Lenkrad mit
beiden Händen halten.
● Der Fahrspurwechsel wird nicht durch eingeschaltete Blinkerbegleitet.
● Die elektronische Stabilitäts‐ regelung ist nicht aktiv und nichtzugeschaltet.
● Am Fahrzeug ist kein Anhänger und kein elektrisch angeschlos‐
sener Fahrradträger angeschlos‐ sen.

Fahren und Bedienung215● Normales Fahrverhalten (dasSystem erkennt beispielsweise
bei einem starken Druck auf das
Brems- oder Gaspedal einen
dynamischen Fahrstil).
● Straßen mit ungenügenden Fahrspurmarkierungen
● Es wird kein Reserverad verwen‐
det.
● Der Fahrer muss während der Korrektur aktiv sein.
● Das Fahrzeug wird nicht in einer engen Kurve gefahren.

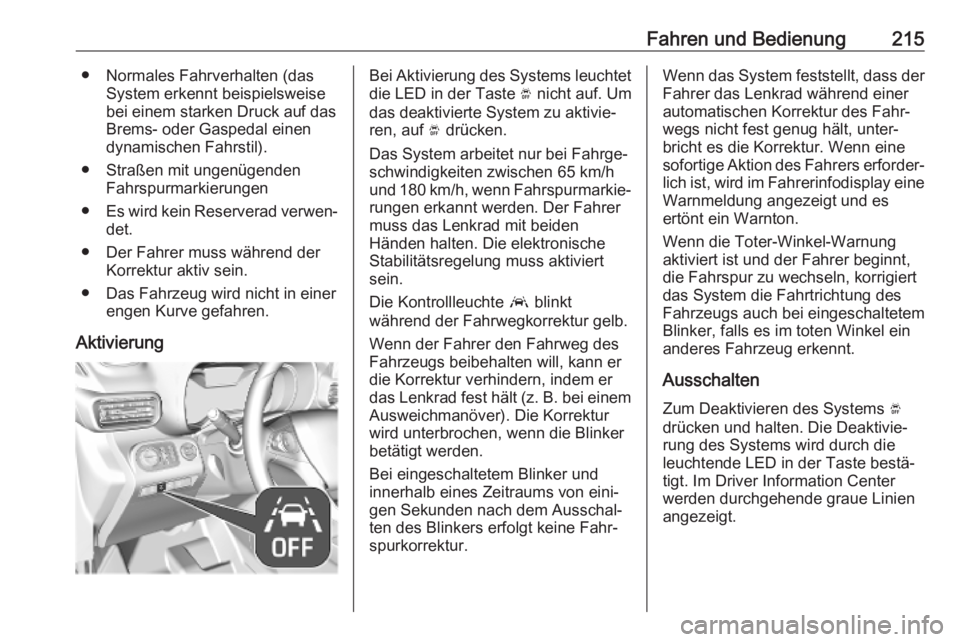

AktivierungBei Aktivierung des Systems leuchtet
die LED in der Taste Ó nicht auf. Um
das deaktivierte System zu aktivie‐ ren, auf Ó drücken.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 65 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen erkannt werden. Der Fahrer
muss das Lenkrad mit beiden
Händen halten. Die elektronische
Stabilitätsregelung muss aktiviert sein.
Die Kontrollleuchte a blinkt
während der Fahrwegkorrektur gelb.
Wenn der Fahrer den Fahrweg des
Fahrzeugs beibehalten will, kann er
die Korrektur verhindern, indem er
das Lenkrad fest hält (z. B. bei einem Ausweichmanöver). Die Korrektur
wird unterbrochen, wenn die Blinker
betätigt werden.
Bei eingeschaltetem Blinker und
innerhalb eines Zeitraums von eini‐
gen Sekunden nach dem Ausschal‐
ten des Blinkers erfolgt keine Fahr‐
spurkorrektur.Wenn das System feststellt, dass der
Fahrer das Lenkrad während einer
automatischen Korrektur des Fahr‐
wegs nicht fest genug hält, unter‐ bricht es die Korrektur. Wenn eine
sofortige Aktion des Fahrers erforder‐
lich ist, wird im Fahrerinfodisplay eine Warnmeldung angezeigt und es
ertönt ein Warnton.
Wenn die Toter-Winkel-Warnung
aktiviert ist und der Fahrer beginnt,
die Fahrspur zu wechseln, korrigiert
das System die Fahrtrichtung des
Fahrzeugs auch bei eingeschaltetem
Blinker, falls es im toten Winkel ein
anderes Fahrzeug erkennt.
Ausschalten Zum Deaktivieren des Systems Ó
drücken und halten. Die Deaktivie‐
rung des Systems wird durch die
leuchtende LED in der Taste bestä‐
tigt. Im Driver Information Center
werden durchgehende graue Linien
angezeigt.

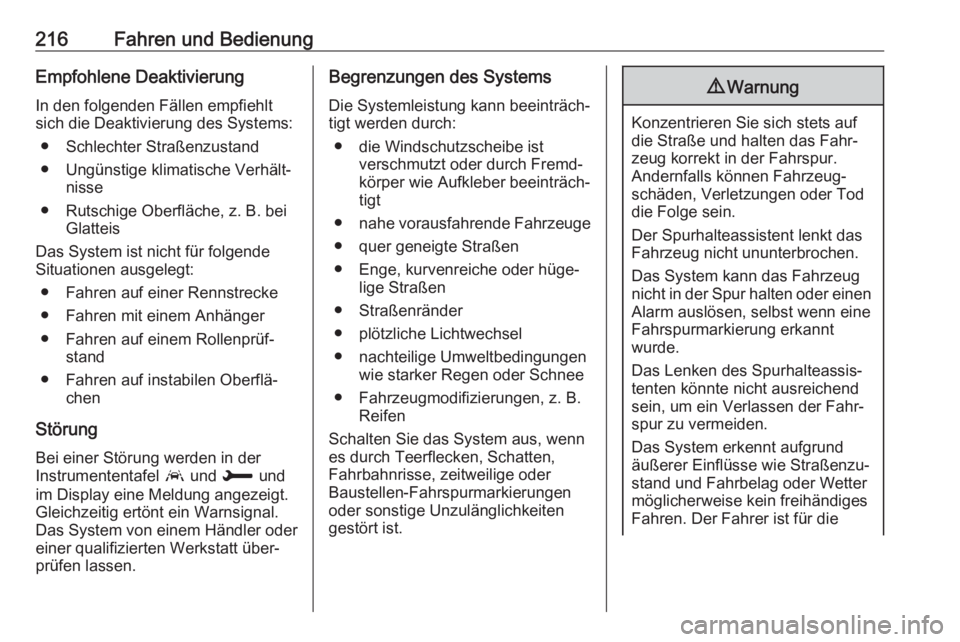

216Fahren und BedienungEmpfohlene Deaktivierung
In den folgenden Fällen empfiehlt
sich die Deaktivierung des Systems:
● Schlechter Straßenzustand
● Ungünstige klimatische Verhält‐ nisse
● Rutschige Oberfläche, z. B. bei Glatteis
Das System ist nicht für folgende
Situationen ausgelegt:
● Fahren auf einer Rennstrecke
● Fahren mit einem Anhänger
● Fahren auf einem Rollenprüf‐ stand
● Fahren auf instabilen Oberflä‐ chen
Störung Bei einer Störung werden in der
Instrumententafel a und H und
im Display eine Meldung angezeigt.
Gleichzeitig ertönt ein Warnsignal.
Das System von einem Händler oder
einer qualifizierten Werkstatt über‐
prüfen lassen.Begrenzungen des Systems
Die Systemleistung kann beeinträch‐
tigt werden durch:
● die Windschutzscheibe ist verschmutzt oder durch Fremd‐
körper wie Aufkleber beeinträch‐
tigt
● nahe vorausfahrende Fahrzeuge
● quer geneigte Straßen
● Enge, kurvenreiche oder hüge‐ lige Straßen
● Straßenränder
● plötzliche Lichtwechsel
● nachteilige Umweltbedingungen wie starker Regen oder Schnee
● Fahrzeugmodifizierungen, z. B. Reifen
Schalten Sie das System aus, wenn
es durch Teerflecken, Schatten,
Fahrbahnrisse, zeitweilige oder
Baustellen-Fahrspurmarkierungen
oder sonstige Unzulänglichkeiten
gestört ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur.
Andernfalls können Fahrzeug‐
schäden, Verletzungen oder Tod
die Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Das System kann das Fahrzeug
nicht in der Spur halten oder einen
Alarm auslösen, selbst wenn eine
Fahrspurmarkierung erkannt
wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
Das System erkennt aufgrund
äußerer Einflüsse wie Straßenzu‐
stand und Fahrbelag oder Wetter
möglicherweise kein freihändiges
Fahren. Der Fahrer ist für die

246FahrzeugwartungSicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung in der Instru‐
mententafel auf der linken Seite.
Zum Abnehmen erst oben links und
dann auf der rechten Seite an der
Abdeckung ziehen.
Nr.Stromkreis1Induktives Laden, Kupplungs‐
schalter, selektive Fahrsteue‐
rung, Lenkunterstützung,
Dieselabgasanlage, Innen‐
spiegel4Hupe6Scheibenwaschanlage7Zubehörsteckdose hinten10Türschloss12Diagnosestecker, Spannungs‐
wandlerNr.Stromkreis13Head-up-Display, Klimatisie‐
rung, Infotainment System14Diebstahlwarnanlage, Telema‐
tikmodul15Automatikgetriebe, Instrument,
Klimatisierung16Anlasser, Spannungswandler17Instrument19Anhängersteckdose, Fernbedie‐ nung am Lenkrad21Diebstahlwarnanlage, An-/Aus-
Schalter22Rückfahrkamera, Regen- und
Helligkeitssensor23Sicherheitsgurt anlegen, beson‐
deres Fahrzeugsteuergerät,
Start/Stopp, Anhängersteck‐
dose24Einparkhilfe, Infotainment
System, Rückfahrkamera,
Toter-Winkel-Kamera

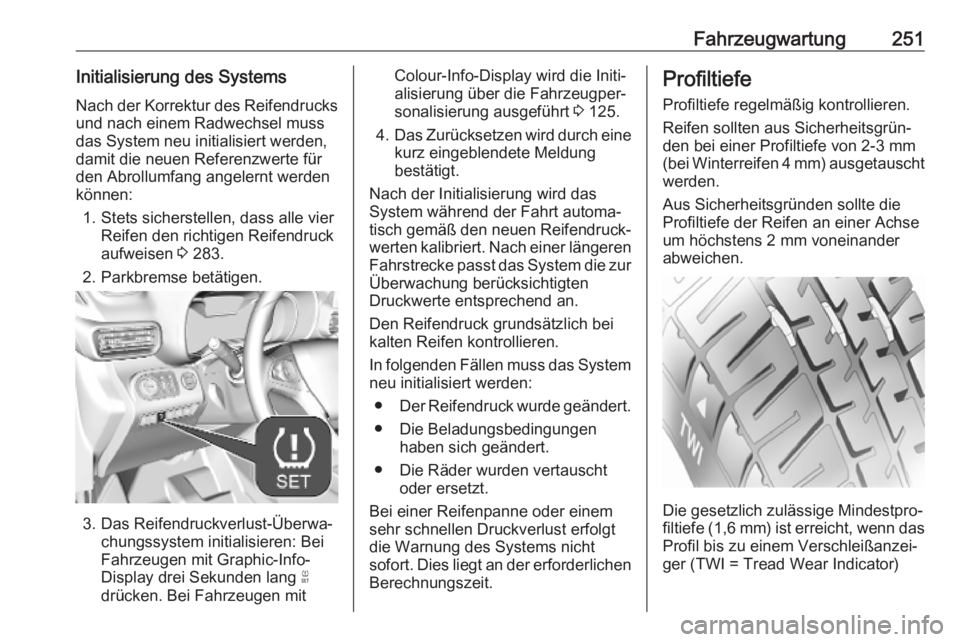

Fahrzeugwartung251Initialisierung des SystemsNach der Korrektur des Reifendrucks und nach einem Radwechsel muss
das System neu initialisiert werden,
damit die neuen Referenzwerte für
den Abrollumfang angelernt werden
können:
1. Stets sicherstellen, dass alle vier Reifen den richtigen Reifendruck
aufweisen 3 283.
2. Parkbremse betätigen.
3. Das Reifendruckverlust-Überwa‐ chungssystem initialisieren: Bei
Fahrzeugen mit Graphic-Info-
Display drei Sekunden lang F
drücken. Bei Fahrzeugen mit
Colour-Info-Display wird die Initi‐
alisierung über die Fahrzeugper‐
sonalisierung ausgeführt 3 125.
4. Das Zurücksetzen wird durch eine
kurz eingeblendete Meldung
bestätigt.
Nach der Initialisierung wird das
System während der Fahrt automa‐
tisch gemäß den neuen Reifendruck‐
werten kalibriert. Nach einer längeren
Fahrstrecke passt das System die zur Überwachung berücksichtigten
Druckwerte entsprechend an.
Den Reifendruck grundsätzlich bei
kalten Reifen kontrollieren.
In folgenden Fällen muss das System
neu initialisiert werden:
● Der Reifendruck wurde geändert.
● Die Beladungsbedingungen haben sich geändert.
● Die Räder wurden vertauscht oder ersetzt.
Bei einer Reifenpanne oder einem
sehr schnellen Druckverlust erfolgt
die Warnung des Systems nicht
sofort. Dies liegt an der erforderlichen Berechnungszeit.Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
