Fahren und Bedienung201
Außerdem wird die Entfernung zu
Hindernissen hinter, vor oder neben
dem Fahrzeug durch veränderliche
Abstandslinien im Colour-Info-
Display 3 120 angezeigt.
Ausschalten Das System wird automatisch deakti‐
viert, wenn die Fahrgeschwindigkeit
10 km/h überschreitet, die elektrische Parkbremse betätigt oder die
Einparkhilfe-Taste ¼ gedrückt wird.
Graphic-Info-Display: Das System ist
ausgeschaltet, wenn die LED in der Einparkhilfe-Taste ¼ leuchtet.
Colour-Info-Display: Die Einparkhilfe
in der Fahrzeugpersonalisierung
3 125 deaktivieren.
Begrenzungen des Systems Bei einer Störung oder einem vorü‐
bergehenden Systemausfall, z. B.
aufgrund eines hohen Außenge‐
räuschpegels oder anderer Störfakto‐
ren, leuchtet H im Instrument auf.
Im Driver Information Center wird
eine Meldung angezeigt.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.

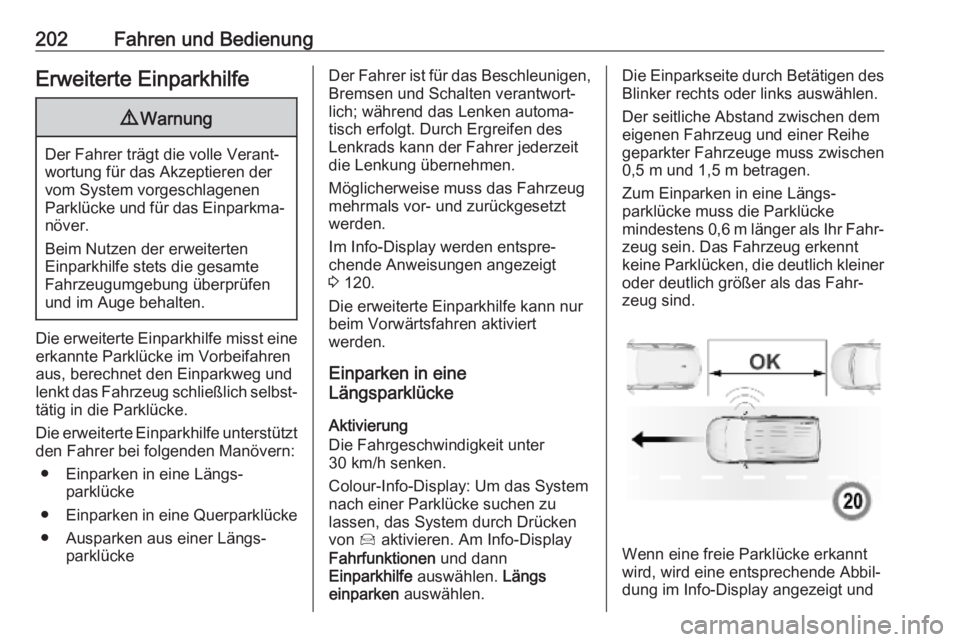

202Fahren und BedienungErweiterte Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst eine
erkannte Parklücke im Vorbeifahren
aus, berechnet den Einparkweg und
lenkt das Fahrzeug schließlich selbst‐ tätig in die Parklücke.
Die erweiterte Einparkhilfe unterstützt
den Fahrer bei folgenden Manövern:
● Einparken in eine Längs‐ parklücke
● Einparken in eine Querparklücke
● Ausparken aus einer Längs‐ parklücke
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt. Durch Ergreifen des
Lenkrads kann der Fahrer jederzeit
die Lenkung übernehmen.
Möglicherweise muss das Fahrzeug
mehrmals vor- und zurückgesetzt
werden.
Im Info-Display werden entspre‐
chende Anweisungen angezeigt
3 120.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Einparken in eine
Längsparklücke
Aktivierung
Die Fahrgeschwindigkeit unter
30 km/h senken.
Colour-Info-Display: Um das System
nach einer Parklücke suchen zu
lassen, das System durch Drücken
von Í aktivieren. Am Info-Display
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
einparken auswählen.Die Einparkseite durch Betätigen des
Blinker rechts oder links auswählen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Zum Einparken in eine Längs‐
parklücke muss die Parklücke
mindestens 0,6 m länger als Ihr Fahr‐
zeug sein. Das Fahrzeug erkennt
keine Parklücken, die deutlich kleiner oder deutlich größer als das Fahr‐
zeug sind.
Wenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und

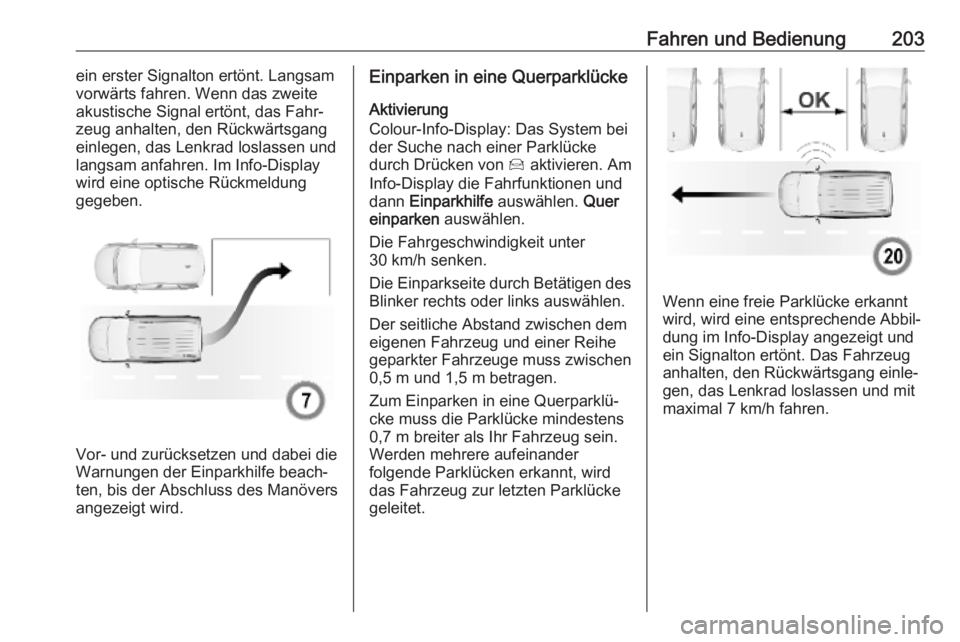

Fahren und Bedienung203ein erster Signalton ertönt. Langsam
vorwärts fahren. Wenn das zweite
akustische Signal ertönt, das Fahr‐
zeug anhalten, den Rückwärtsgang
einlegen, das Lenkrad loslassen und
langsam anfahren. Im Info-Display
wird eine optische Rückmeldung
gegeben.
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird.
Einparken in eine Querparklücke
Aktivierung
Colour-Info-Display: Das System bei der Suche nach einer Parklücke
durch Drücken von Í aktivieren. Am
Info-Display die Fahrfunktionen und dann Einparkhilfe auswählen. Quer
einparken auswählen.
Die Fahrgeschwindigkeit unter
30 km/h senken.
Die Einparkseite durch Betätigen des
Blinker rechts oder links auswählen.
Der seitliche Abstand zwischen dem
eigenen Fahrzeug und einer Reihe
geparkter Fahrzeuge muss zwischen
0,5 m und 1,5 m betragen.
Zum Einparken in eine Querparklü‐
cke muss die Parklücke mindestens
0,7 m breiter als Ihr Fahrzeug sein.
Werden mehrere aufeinander
folgende Parklücken erkannt, wird
das Fahrzeug zur letzten Parklücke
geleitet.
Wenn eine freie Parklücke erkannt
wird, wird eine entsprechende Abbil‐
dung im Info-Display angezeigt und
ein Signalton ertönt. Das Fahrzeug
anhalten, den Rückwärtsgang einle‐
gen, das Lenkrad loslassen und mit maximal 7 km/h fahren.

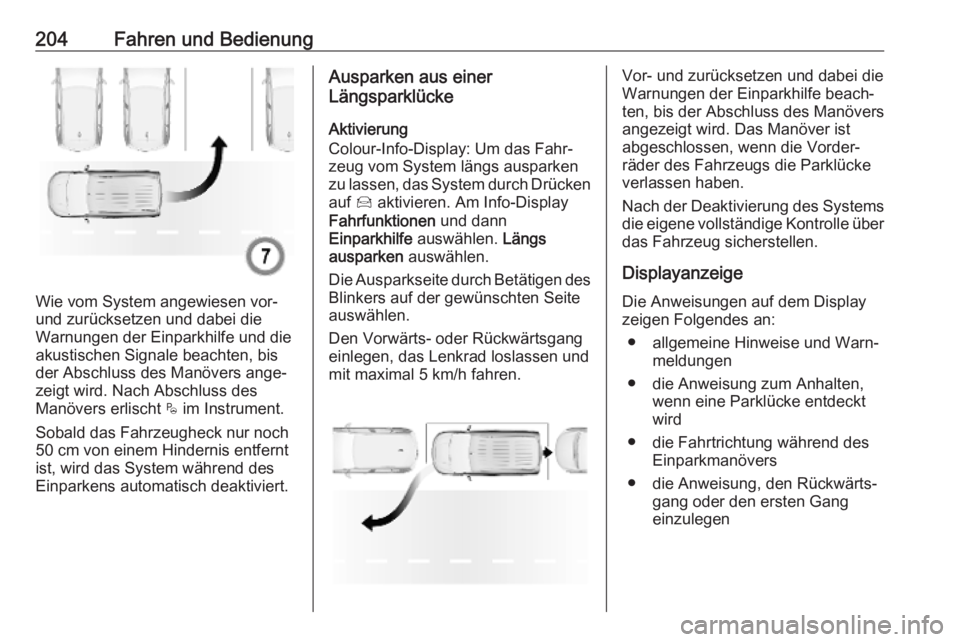

204Fahren und Bedienung
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wird. Nach Abschluss des
Manövers erlischt $ im Instrument.
Sobald das Fahrzeugheck nur noch 50 cm von einem Hindernis entfernt
ist, wird das System während des
Einparkens automatisch deaktiviert.
Ausparken aus einer
Längsparklücke
Aktivierung
Colour-Info-Display: Um das Fahr‐
zeug vom System längs ausparken
zu lassen, das System durch Drücken auf Í aktivieren. Am Info-Display
Fahrfunktionen und dann
Einparkhilfe auswählen. Längs
ausparken auswählen.
Die Ausparkseite durch Betätigen des
Blinkers auf der gewünschten Seite
auswählen.
Den Vorwärts- oder Rückwärtsgang
einlegen, das Lenkrad loslassen und
mit maximal 5 km/h fahren.Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Das Manöver ist
abgeschlossen, wenn die Vorder‐
räder des Fahrzeugs die Parklücke
verlassen haben.
Nach der Deaktivierung des Systems die eigene vollständige Kontrolle über
das Fahrzeug sicherstellen.
Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen

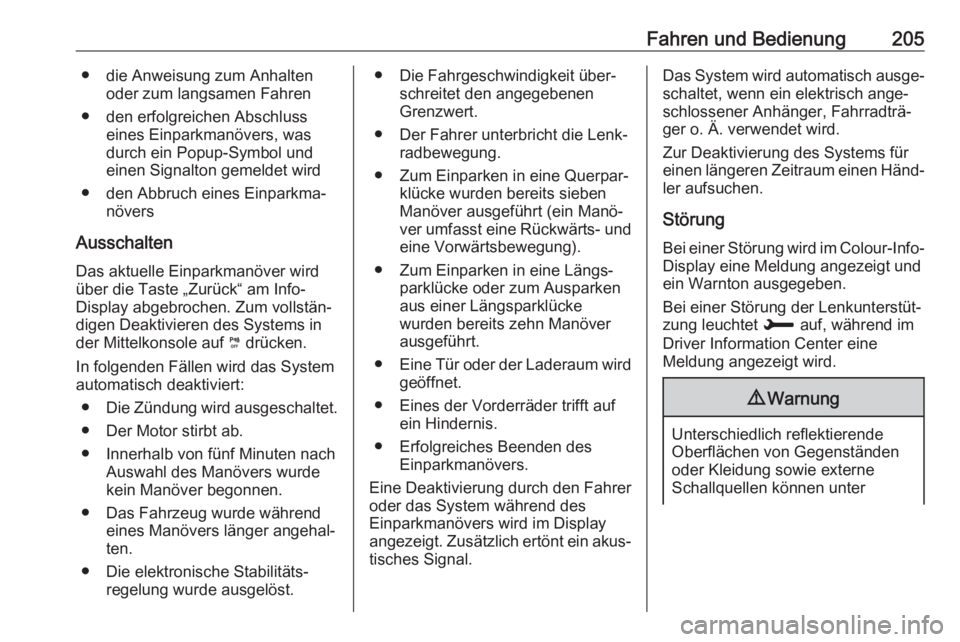

Fahren und Bedienung205● die Anweisung zum Anhaltenoder zum langsamen Fahren
● den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird
● den Abbruch eines Einparkma‐ növers
Ausschalten
Das aktuelle Einparkmanöver wird
über die Taste „Zurück“ am Info-
Display abgebrochen. Zum vollstän‐
digen Deaktivieren des Systems in
der Mittelkonsole auf ¼ drücken.
In folgenden Fällen wird das System automatisch deaktiviert:
● Die Zündung wird ausgeschaltet.
● Der Motor stirbt ab.
● Innerhalb von fünf Minuten nach Auswahl des Manövers wurde
kein Manöver begonnen.
● Das Fahrzeug wurde während eines Manövers länger angehal‐
ten.
● Die elektronische Stabilitäts‐ regelung wurde ausgelöst.● Die Fahrgeschwindigkeit über‐schreitet den angegebenen
Grenzwert.
● Der Fahrer unterbricht die Lenk‐ radbewegung.
● Zum Einparken in eine Querpar‐ klücke wurden bereits sieben
Manöver ausgeführt (ein Manö‐
ver umfasst eine Rückwärts- und eine Vorwärtsbewegung).
● Zum Einparken in eine Längs‐ parklücke oder zum Ausparken
aus einer Längsparklücke
wurden bereits zehn Manöver
ausgeführt.
● Eine Tür oder der Laderaum wird
geöffnet.
● Eines der Vorderräder trifft auf ein Hindernis.
● Erfolgreiches Beenden des Einparkmanövers.
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display
angezeigt. Zusätzlich ertönt ein akus‐
tisches Signal.Das System wird automatisch ausge‐ schaltet, wenn ein elektrisch ange‐
schlossener Anhänger, Fahrradträ‐
ger o. Ä. verwendet wird.
Zur Deaktivierung des Systems für
einen längeren Zeitraum einen Händ‐
ler aufsuchen.
Störung Bei einer Störung wird im Colour-Info-
Display eine Meldung angezeigt und
ein Warnton ausgegeben.
Bei einer Störung der Lenkunterstüt‐
zung leuchtet H auf, während im
Driver Information Center eine
Meldung angezeigt wird.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter

Fahren und Bedienung2079Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Aktivierung
Colour-Info-Display: Í drücken. Am
Info-Display Fahrfunktionen und
dann Toter-Winkel-Sensoren
auswählen. Die Funktion aktivieren.
Im Instrument wird die aktivierte
Funktion angezeigt, indem B dauer‐
haft grün leuchtet.
Funktionen
Wenn das System beim Vorwärtsfah‐ ren ein Fahrzeug im toten Winkel
erkennt, leuchtet im entsprechenden
Außenspiegel eine LED.
Wenn das eigene Fahrzeug überholt
wird, leuchtet die LED sofort auf.
Wenn ein anderes Fahrzeug langsam
überholt wird, leuchtet die LED nach
einer gewissen Verzögerung auf.
Betriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐
chen Richtung fort.
● Die Fahrgeschwindigkeit beträgt zwischen 12 und 140 km/h.
● Ein anderes Fahrzeug wird mit einer Geschwindigkeitsdifferenz
unter 10 km/h überholt.
● Ein anderes Fahrzeug überholt mit einer Geschwindigkeitsdiffe‐
renz unter 25 km/h.
● Der Verkehr fließt normal.
● Das Fahrzeug wird auf einer geraden oder nur leicht kurvigen
Straße gefahren.
● Das Fahrzeug zieht keinen Anhänger.

208Fahren und Bedienung● Die Sensoren werden nicht vonSchlamm, Eis oder Schnee
verdeckt.
● Die Warnzonen in den Türspie‐ geln und die Erkennungszonenam vorderen und hinteren Stoß‐fänger sind nicht mit Aufklebern
oder anderen Gegenständen
verdeckt.
In den folgenden Situationen erfolgt
keine Warnung:
● Es sind Objekte vorhanden, die sich nicht bewegen, z. B.
geparkte Fahrzeuge, Absperrun‐ gen, Straßenlampen oder
Verkehrsschilder.
● Fahrzeuge bewegen sich in entgegengesetzter Richtung fort.
● Das Fahrzeug wird auf einer stark kurvigen Straße oder um
eine scharfe Abbiegung gefah‐
ren.
● Beim Überholen eines langen Fahrzeugs oder Überholtwerden
durch ein langes Fahrzeug, wie
Lkw oder Bus, wird das Fahrzeuggleichzeitig hinten im toten
Winkel und vorn im Fahrersicht‐
feld erkannt.
● Bei starkem Verkehr können vor und hinter dem Fahrzeug
erkannte Fahrzeuge mit einem
langen Fahrzeug oder einem
stationären Objekt verwechselt
werden.
● Es wird zu schnell überholt.
Ausschalten
Das System kann im Menü zur Fahr‐
zeugpersonalisierung 3 125 deakti‐
viert werden. Durch die Deaktivierung erlischt B im Instrument. Zusätzlich
ertönt ein akustisches Signal.
Beim Ausschalten der Zündung wird
der Systemstatus gespeichert.
Beim Ziehen eines elektrisch verbun‐
denen Anhängers wird das System
automatisch deaktiviert.
Aufgrund widriger Witterungsverhält‐
nisse wie starker Regen kann die
Erkennung falsch sein.Störung
Bei einer Störung blinkt B an der
Instrumententafel kurz. Außerdem
werden R und eine Display-Meldung
angezeigt. Störungsursache von
einer Werkstatt beheben lassen.
Beifahrerseitenkamera
Die Beifahrerseitenkamera über‐
wacht den Bereich seitlich neben
dem Fahrzeug.
Die Kamera ist unten am Außenspie‐ gel auf der Beifahrerseite montiert.
Die Kameraansicht wird im Display‐
rückspiegel 3 123 angezeigt.

Fahren und Bedienung209Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Einschalten
Die Kamera wird eingeschaltet, wenn
das Fahrzeug in einem Vorwärtsgang bewegt wird und am Displayrückspie‐
gel die Beifahrerseitenansicht ausge‐ wählt wurde.
Hilfslinien
Die Linie markiert eine Entfernung
von ca. 4 m zum Rand des Heckstoß‐ fängers.
Ausschalten
Die Kamera wird deaktiviert, wenn ein
anderer Ansichtstyp am Displayrück‐
spiegel ausgewählt wird.
Rundumsichtsystem Das System stellt die Fahrzeugum‐
gebung im Info-Display aus der
Vogelperspektive und mit einem
Blickwinkel von knapp 180° dar.
Das System nutzt folgende Elemente: ● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im HeckstoßfängerDer Bildschirm des Info-Displays ist inzwei Bereiche unterteilt. Auf der rech‐
ten Seite wird eine Ansicht des Fahr‐
zeugs von oben und im linken Bereich eine Ansicht des Fahrzeugs von
hinten angezeigt. Die Einparksenso‐
ren vervollständigen die Informatio‐
nen der Draufsicht des Fahrzeugs.
Die Lautstärke der akustischen
Signale durch Drücken auf C rechts
unten im Display anpassen.
Aktivierung
Das Rundumsichtsystem wird wie
folgt aktiviert:
● Einlegen des Rückwärtsgangs● Fahren bei bis zu 10 km/h
Funktionen
Im linken Displaybereich können
verschiedene Ansichten ausgewählt
werden. Die Ansicht kann während
eines Manövers jederzeit geändert
werden, indem das Feld unten links
im Display angetippt wird:
● Standardansicht
● AUTO Betrieb
