Strumento e funzioni di controllo
4-6
4
HAU72930Spia temperatura liqui do
refri gerante “ ”
Questa spia si accende se il motore si sur-
riscalda. In tal caso, ridurre immediatamen-
te il carico sul motore. Se il messaggio “HI”
lampeggia sul display della temperatura li-
quido refrigerante, arrestare il veicolo, spe-
gnere il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
ATTENZIONE
HCA10022
Non continuare a d azionare il motore in
caso di surriscal damento.
NOTA
 Per i veicoli dotati della ventola radia-
tore, la ventola radiatore (le ventole ra-
diatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
 Se il motore si surriscalda, vedere pa-
gina 7-42 per ulteriori istruzioni.
HAU73171Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi. Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un
concessionario Yamaha.
HAU69891Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno 10
km/h (6 mi/h).
Se la spia ABS:
 non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 4-18 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici d a un con-
cessionario Yamaha.
ABS
UBN6H1H0.book Page 6 Thursday, September 28, 2017 4:15 PM

Manutenzione e regolazione perio diche
7-18
7
HAUS1203

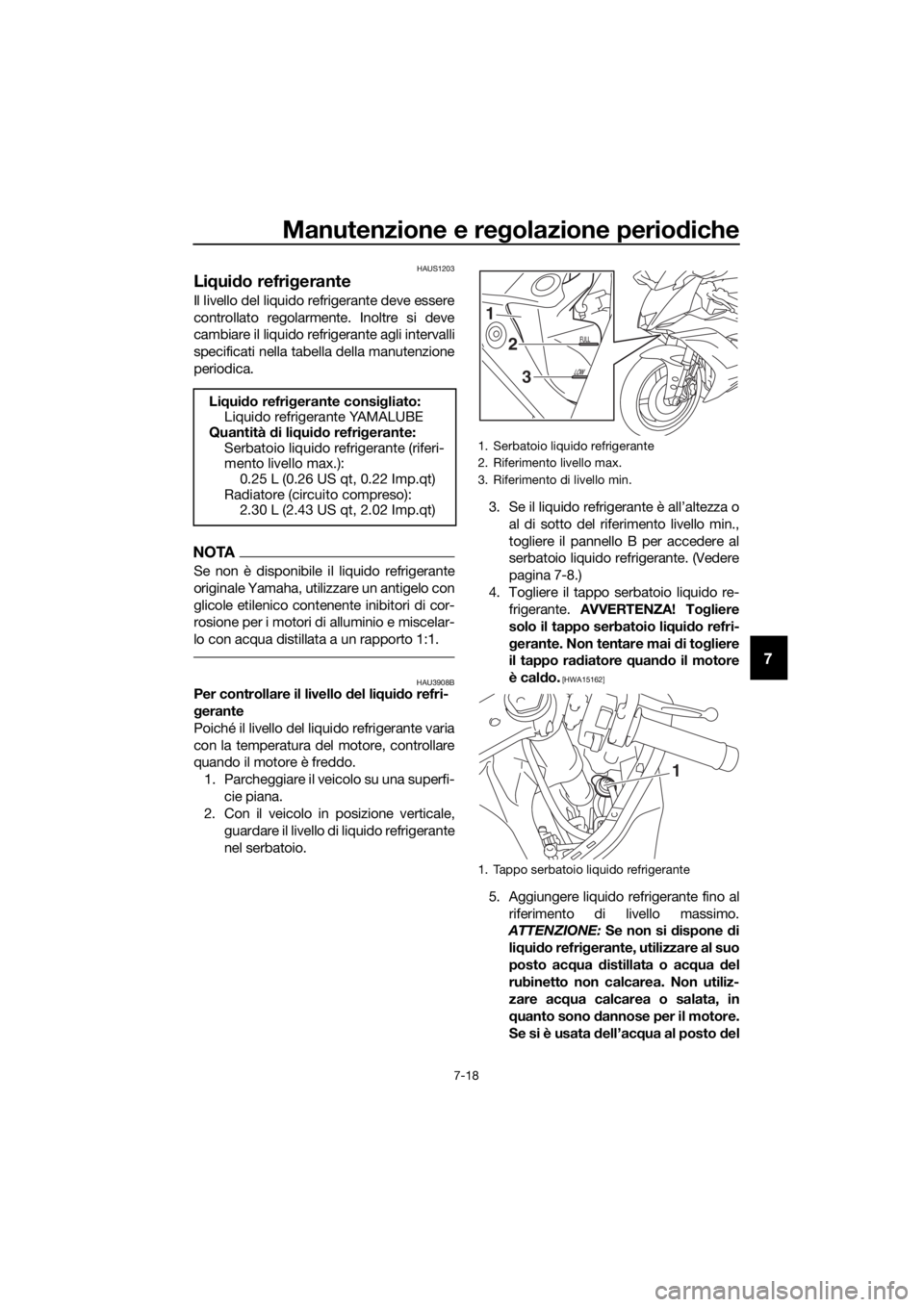

Li qui do refrig erante
Il livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.
NOTA
Se non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU3908BPer controllare il livello del li qui do refri-
g erante
Poiché il livello del liquido refrigerante varia
con la temperatura del motore, controllare
quando il motore è freddo. 1. Parcheggiare il veicolo su una superfi- cie piana.
2. Con il veicolo in posizione verticale,
guardare il livello di liquido refrigerante
nel serbatoio. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello B per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 7-8.)
4. Togliere il tappo serbatoio liquido re- frigerante. AVVERTENZA! Tog liere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai di to gliere
il tappo ra diatore quand o il motore
è cal do.
[HWA15162]
5. Aggiungere liquido refrigerante fino al
riferimento di livello massimo.
ATTENZIONE: Se non si dispone di
liq uido refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono dannose per il motore.
Se si è usata d ell’acqua al posto del
Li
qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (circuito compreso): 2.30 L (2.43 US qt, 2.02 Imp.qt)
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
2
1
3
1
UBN6H1H0.book Page 18 Thursday, September 28, 2017 4:15 PM

Manutenzione e regolazione perio diche
7-37
7
HAU2370A

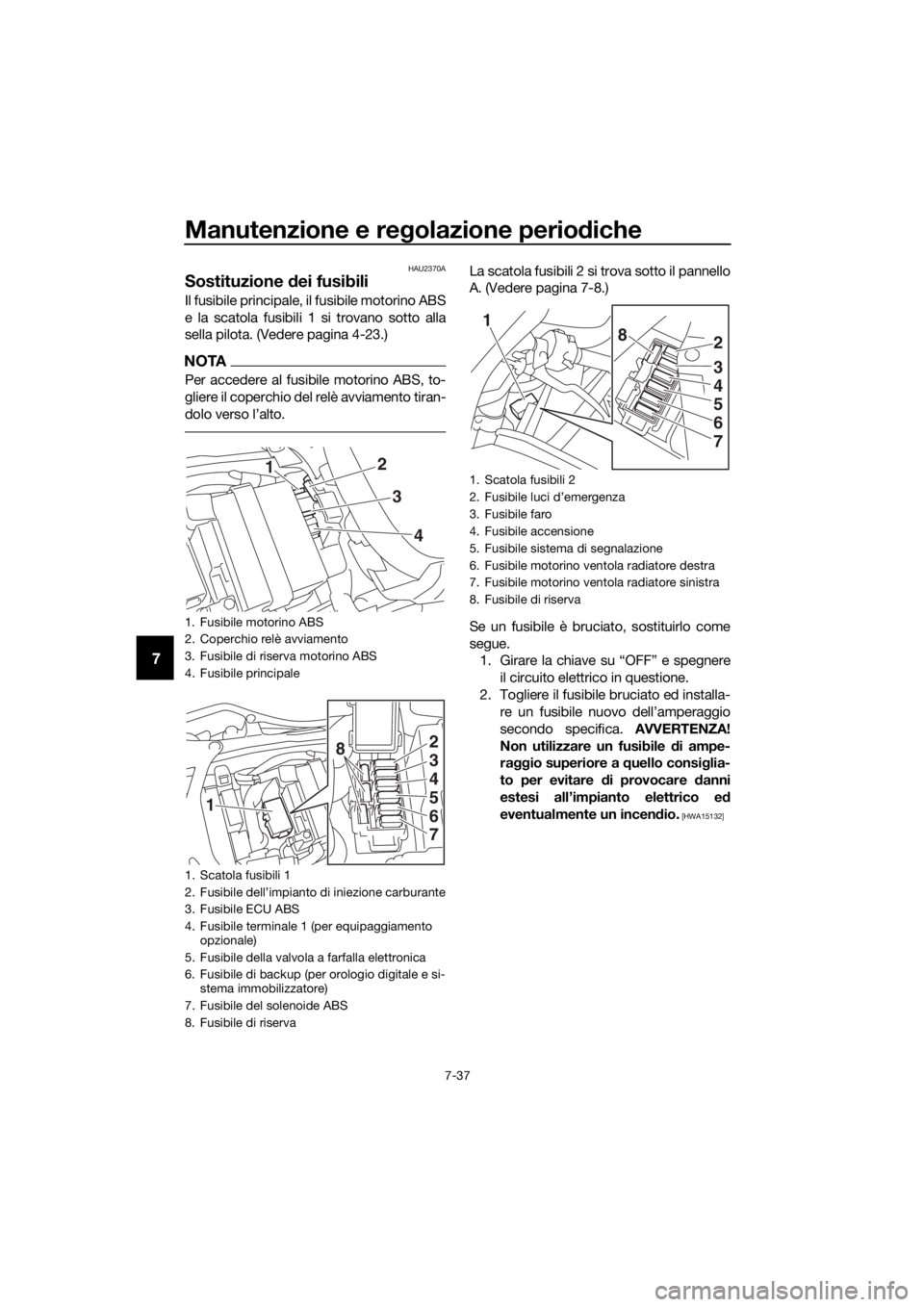

Sostituzione dei fusibili
Il fusibile principale, il fusibile motorino ABS
e la scatola fusibili 1 si trovano sotto alla
sella pilota. (Vedere pagina 4-23.)
NOTA
Per accedere al fusibile motorino ABS, to-
gliere il coperchio del relè avviamento tiran-
dolo verso l’alto.
La scatola fusibili 2 si trova sotto il pannello
A. (Vedere pagina 7-8.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
1. Fusibile motorino ABS
2. Coperchio relè avviamento
3. Fusibile di riserva motorino ABS
4. Fusibile principale
1. Scatola fusibili 1
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile ECU ABS
4. Fusibile terminale 1 (per equipaggiamento
opzionale)
5. Fusibile della valvola a farfalla elettronica
6. Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
7. Fusibile del solenoide ABS
8. Fusibile di riserva
2
3
4
1
2
1
3
4
5
8
6
7
1. Scatola fusibili 2
2. Fusibile luci d’emergenza
3. Fusibile faro
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile motorino ventola radiatore destra
7. Fusibile motorino ventola radiatore sinistra
8. Fusibile di riserva
2
1
3
4
5
8
6
7
UBN6H1H0.book Page 37 Thursday, September 28, 2017 4:15 PM

Manutenzione e regolazione perio diche
7-38
7
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU80380
Luci veicolo
Le luci di questo modello sono tutte LED,
ad eccezione della lampada luce targa.
Se una luce LED non si accende, controlla-
re i fusibili e fare controllare il veicolo da un
concessionario Yamaha. Se la lampada
luce targa non si accende, controllare e so-
stituire la lampada. (Vedere pagina 7-39.)
ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di a desivo sulla lente faro.
Fusibili secon do specifica:
Fusibile principale:
50.0 A
Fusibile terminale 1: 2.0 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile dell'ABS ECU:
7.5 A
Fusibile del solenoide ABS: 10.0 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
Fusibile di backup:
7.5 A
Fusibile motorino ventola radiatore: 15.0 A × 2
Fusibile dell’accensione: 15.0 A
Fusibile dell’impianto di segnalazio-
ne: 10.0 A
Fusibile del faro:
7.5 A
UBN6H1H0.book Page 38 Thursday, September 28, 2017 4:15 PM

Manutenzione e regolazione perio diche
7-42
7
Surriscal damento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo ra diatore quand o il motore e il ra diatore sono cal di. Li qui do
bollente e vapore possono fuoriuscire sotto pressione e provocare lesioni gravi.
Ricord arsi di aspettare fino a q uando il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi gi-
rarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione
resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira
in senso antiorario, e poi to glierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’ac-
qua del rubinetto, a patto che la si sostituisca al più presto possibile con il liquido refrige-
rante consigliato.
Attendere fino a
quando il motore si è
raffreddato.
Controllare il liv ello
del liquido refrigerante
nel serbatoio e nel
radiatore.Aggiungere liquido
refrigerante.
(Vedere NOTA.)
Il liv ello del liquido
refrigerante è corretto.
Non ci sono perdite.
Ci sono delle perdite.Il liv ello del liquido
refrigerante è basso.
Verificare che non ci
siano perdite nel
sistema di
raffreddamento.
Fare controllare e
riparare il sistema di
raffreddamento da un
concessionario Yamaha.
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare il sistema di
raffreddamento da un concessionario Yamaha.
UBN6H1H0.book Page 42 Thursday, September 28, 2017 4:15 PM

Caratteristiche tecniche
9-1
9
Dimensioni:
Lunghezza totale:2040 mm (80.3 in)
Larghezza totale:
695 mm (27.4 in)
Altezza totale: 1150 mm (45.3 in)
Altezza alla sella: 850 mm (33.5 in)
Passo:
1375 mm (54.1 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3.6 m (11.81 ft)
Peso:
Peso in ordine di marcia:
190 kg (419 lb)
Motore:
Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
4 cilindri
Cilindrata: 599 cm3
Alesaggio × corsa:
67.0 × 42.5 mm (2.64 × 1.67 in)
Rapporto di compressione:
13.1 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:
Marca consigliata:YAMALUBE
Gradi di viscosità SAE: 10W-40, 20W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio: 2.40 L (2.54 US qt, 2.11 Imp.qt) Con rimozione dell'elemento filtro olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantità di riserva carburante: 3.4 L (0.90 US gal, 0.75 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:BN64 20
Can dela/-e:
Produttore/modello:
NGK/CR10EK
Distanza elettrodi: 0.6–0.7 mm (0.024–0.028 in)
Frizione:
Tipo di frizione:A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
2.073 (85/41)
Trasmissione finale: A catena
Rapporto di riduzione secondaria: 2.813 (45/16)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Rapporti di riduzione: 1ª:
2.583 (31/12)
2ª: 2.000 (32/16)
3ª: 1.667 (30/18)
4ª:
1.444 (26/18)
UBN6H1H0.book Page 1 Thursday, September 28, 2017 4:15 PM

Caratteristiche tecniche
9-3
9
Luce ausiliaria:LED
Luce targa: 5.0 W
Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante: LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione: LED
Spia del livello del carburante: LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione cambio marce:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibile:
Fusibile principale:50.0 A
Fusibile terminale 1:
2.0 A
Fusibile del faro: 7.5 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile motorino ventola radiatore: 15.0 A × 2
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell'ABS ECU:
7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile del motorino dell’ABS: 30.0 A Fusibile del solenoide ABS:
10.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
UBN6H1H0.book Page 3 Thursday, September 28, 2017 4:15 PM
