2018 YAMAHA YZF-R1M Manuale duso (in Italian)

Strumento e funzioni di controllo
4-35
1
2
345
6
7
8
9
10
11
12
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischiod’incendio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni. 1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme li bere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di

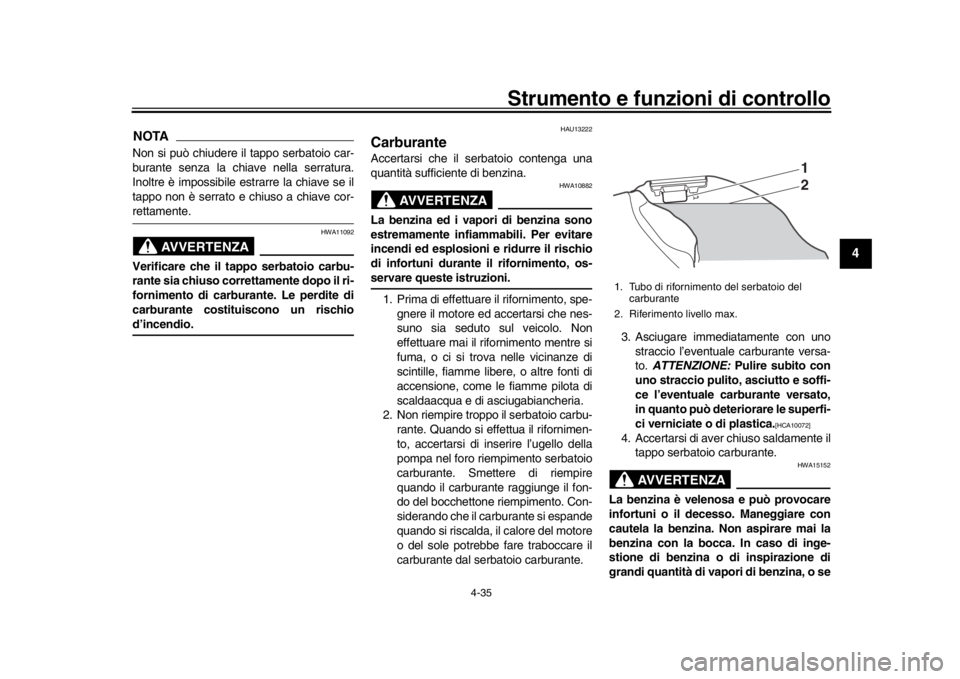

grandi quantità di vapori di benzina, o se1. Tubo di rifornimento del serbatoio del carburante
2. Riferimento livello max.
1
2
BX4-9-H1.book 35 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-36
1
2
34
5
6
7
8
9
10
11
12
la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzinasugli abiti, cambiarli.
HAU75320
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.

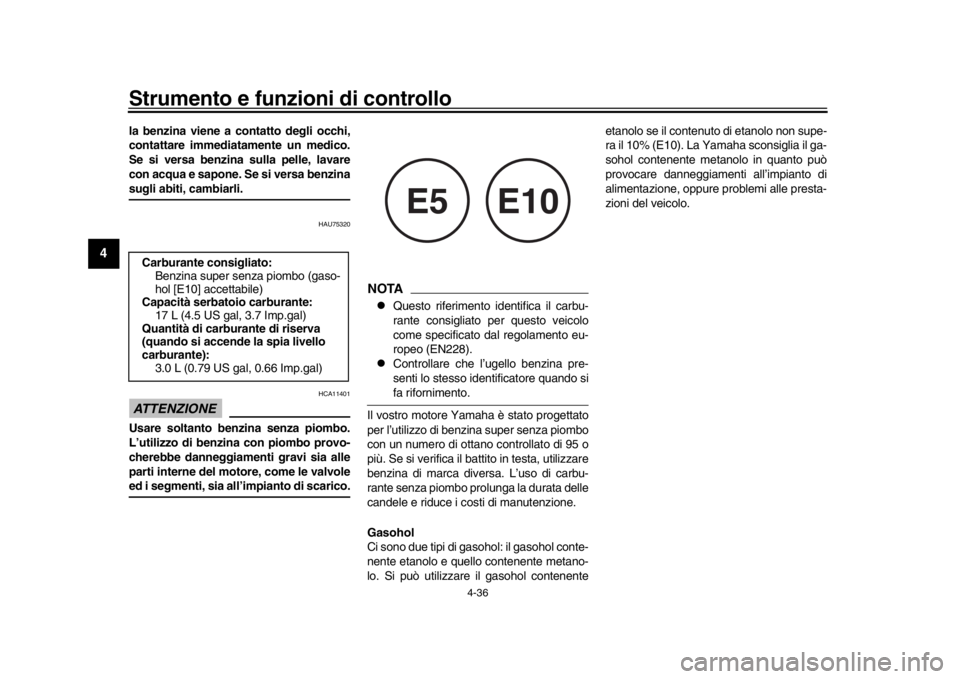

NOTA
Questo riferimento identifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).

Controllare che l’ugello benzina pre-
senti lo stesso identificatore quando sifa rifornimento.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benz ina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure problemi alle presta-
zioni del veicolo.
Carburante consigliato: Benzina super senza piombo (gaso-
hol [E10] accettabile)
Capacità serbatoio carburante: 17 L (4.5 US gal, 3.7 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante): 3.0 L (0.79 US gal, 0.66 Imp.gal)E5
E10
BX4-9-H1.book 36 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-37
1
2
345
6
7
8
9
10
11
12
HAU80200

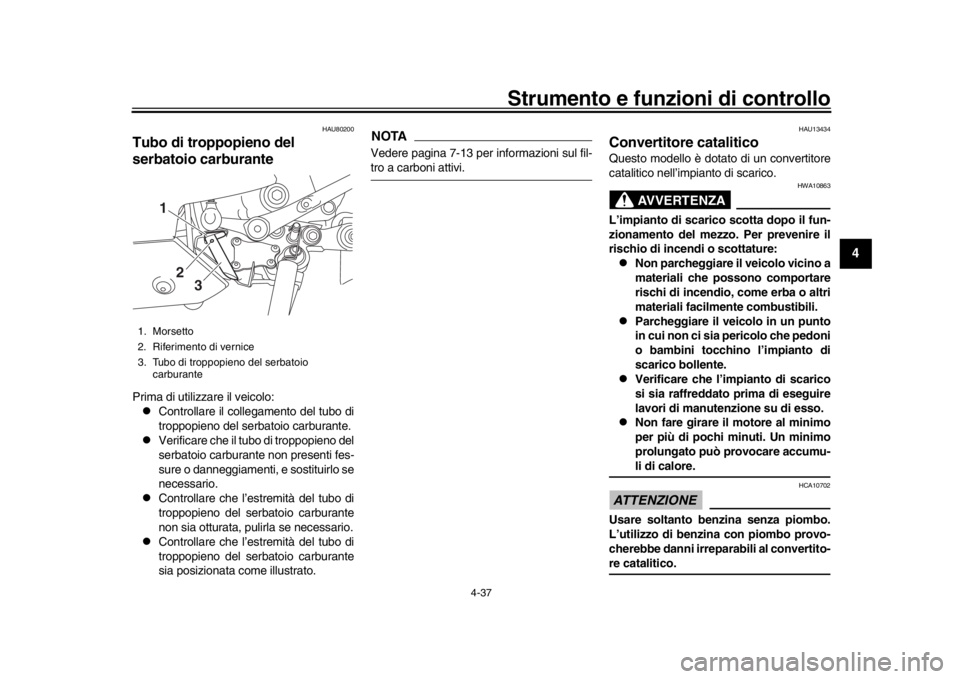

Tubo di troppopieno del
serbatoio carburantePrima di utilizzare il veicolo:
Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.

Verificare che il tubo di troppopieno del
serbatoio carburante non presenti fes-
sure o danneggiamenti, e sostituirlo se
necessario.

Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
non sia otturata, pulirla se necessario.

Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
sia posizionata come illustrato.
NOTAVedere pagina 7-13 per informazioni sul fil-tro a carboni attivi.
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
1. Morsetto
2. Riferimento di vernice
3. Tubo di troppopieno del serbatoio carburante
1
2
3
BX4-9-H1.book 37 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-38
1
2
34
5
6
7
8
9
10
11
12
HAU66570
SelleSella passeggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella e girarla in senso orario.
2. Alzare il lato anteriore della sella pas- seggero e tirarla in avanti.
Per installare la sella passeggero1. Inserire la sporgenza sul retro della sella passeggero nel supporto sella
come illustrato in figura e poi premere
il lato anteriore della sella verso il bas-
so per bloccarla in posizione. 2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Tirare verso l’alto gli angoli posti sul lato posteriore della sella pilota come
illustrato nella figura, togliere i bulloni
con la chiave esagonale posta sotto la
sella passeggero, e poi estrarre la sel-
la. Per installare la sella pilota
1. Inserire le sporgenze nei supporti sella
come illustrato nella figura, poi posizio-
nare la sella nella posizione originaria.
1. Serratura della sella
2. Sbloccare.
12
1. Sporgenza
2. Supporto della sella
1
2
1. Bullone
1. Chiave esagonale
1
1
BX4-9-H1.book 38 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-39
1
2
345
6
7
8
9
10
11
12

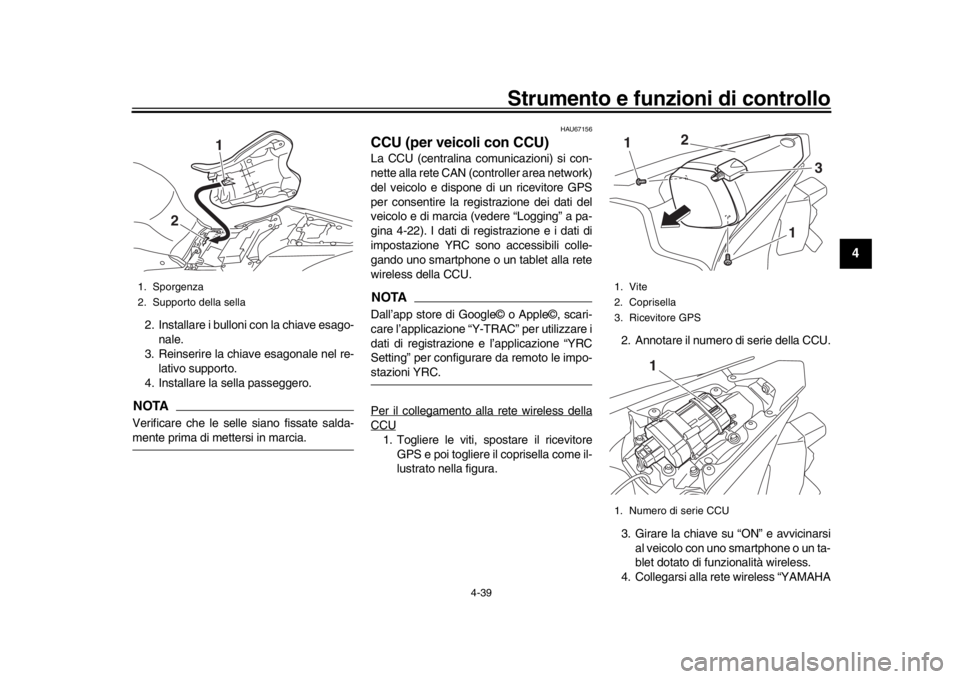

2. Installare i bulloni con la chiave esago- nale.
3. Reinserire la chiave esagonale nel re- lativo supporto.
4. Installare la sella passeggero.NOTAVerificare che le selle siano fissate salda-mente prima di mettersi in marcia.
HAU67156
CCU (per veicoli con CCU)La CCU (centralina comunicazioni) si con-
nette alla rete CAN (controller area network)
del veicolo e dispone di un ricevitore GPS
per consentire la registrazione dei dati del
veicolo e di marcia (vedere “Logging” a pa-
gina 4-22). I dati di registrazione e i dati di
impostazione YRC sono accessibili colle-
gando uno smartphone o un tablet alla rete
wireless della CCU.NOTADall’app store di Google© o Apple©, scari-
care l’applicazione “Y-TRAC” per utilizzare i
dati di registrazione e l’applicazione “YRC
Setting” per configurare da remoto le impo-stazioni YRC.
Per il collegamento alla rete wireless dellaCCU1. Togliere le viti, spostare il ricevitore GPS e poi togliere il coprisella come il-
lustrato nella figura. 2. Annotare il numero di serie della CCU.
3. Girare la chiave su “ON” e avvicinarsi
al veicolo con uno smartphone o un ta-
blet dotato di funzionalità wireless.
4. Collegarsi alla rete wireless “YAMAHA
1. Sporgenza
2. Supporto della sella
1
2
1. Vite
2. Coprisella
3. Ricevitore GPS
1. Numero di serie CCU1
1
2
3
1
BX4-9-H1.book 39 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-40
1
2
34
5
6
7
8
9
10
11
12
MOTOR CCU” inserendo come pas-
sword il numero di serie della CCU.
5. Installare il coprisella e il ricevitore GPS nella posizione originaria, poi in-
stallare le viti.
NOTAPoiché tutti i modelli con CCU presentano
reti wireless network con nomi simili, girare
la chiave su ON su un solo veicolo alla voltaper evitare confusione.
HAU66920

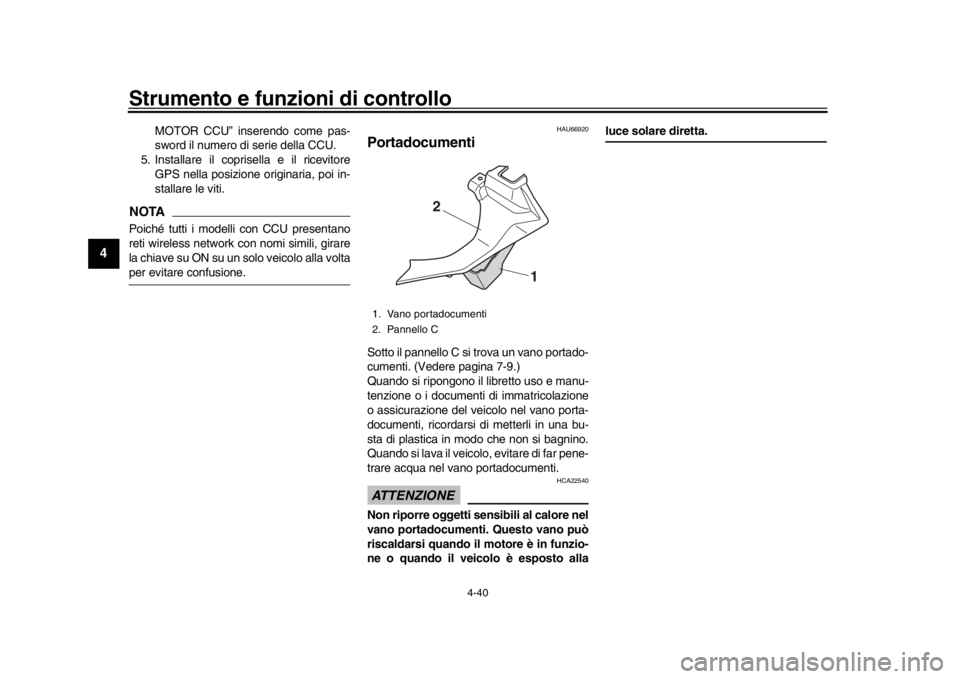

PortadocumentiSotto il pannello C si trova un vano portado-
cumenti. (Vedere pagina 7-9.)
Quando si ripongono il libretto uso e manu-
tenzione o i documenti di immatricolazione
o assicurazione del veicolo nel vano porta-
documenti, ricordarsi di metterli in una bu-
sta di plastica in modo che non si bagnino.
Quando si lava il veicolo, evitare di far pene-
trare acqua nel vano portadocumenti.ATTENZIONE
HCA22540
Non riporre oggetti sensibili al calore nel
vano portadocumenti. Questo vano può
riscaldarsi quando il motore è in funzio-
ne o quando il veicolo è esposto alla
luce solare diretta.
1. Vano portadocumenti
2. Pannello C
1
2
BX4-9-H1.book 40 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-41
1
2
345
6
7
8
9
10
11
12
HAU47261

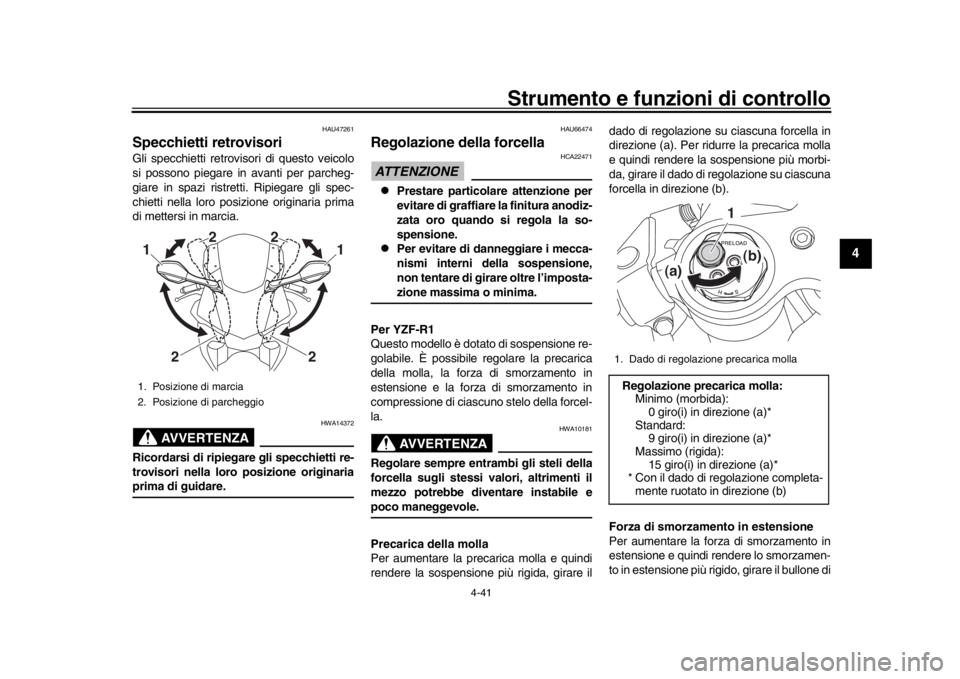

Specchietti retrovisoriGli specchietti retrovisori di questo veicolo
si possono piegare in avanti per parcheg-
giare in spazi ristretti. Ripiegare gli spec-
chietti nella loro posizione originaria prima
di mettersi in marcia.
AVVERTENZA
HWA14372
Ricordarsi di ripiegare gli specchietti re-
trovisori nella loro posizione originariaprima di guidare.
HAU66474
Regolazione della forcellaATTENZIONE
HCA22471

Prestare particolare attenzione per
evitare di graffiare la finitura anodiz-
zata oro quando si regola la so-
spensione.

Per evitare di danneggiare i mecca-
nismi interni della sospensione,
non tentare di girare oltre l’imposta-zione massima o minima.
Per YZF-R1
Questo modello è dotato di sospensione re-
golabile. È possibile regolare la precarica
della molla, la forza di smorzamento in
estensione e la forza di smorzamento in
compressione di ciascuno stelo della forcel-
la.AVVERTENZA
HWA10181
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile epoco maneggevole.

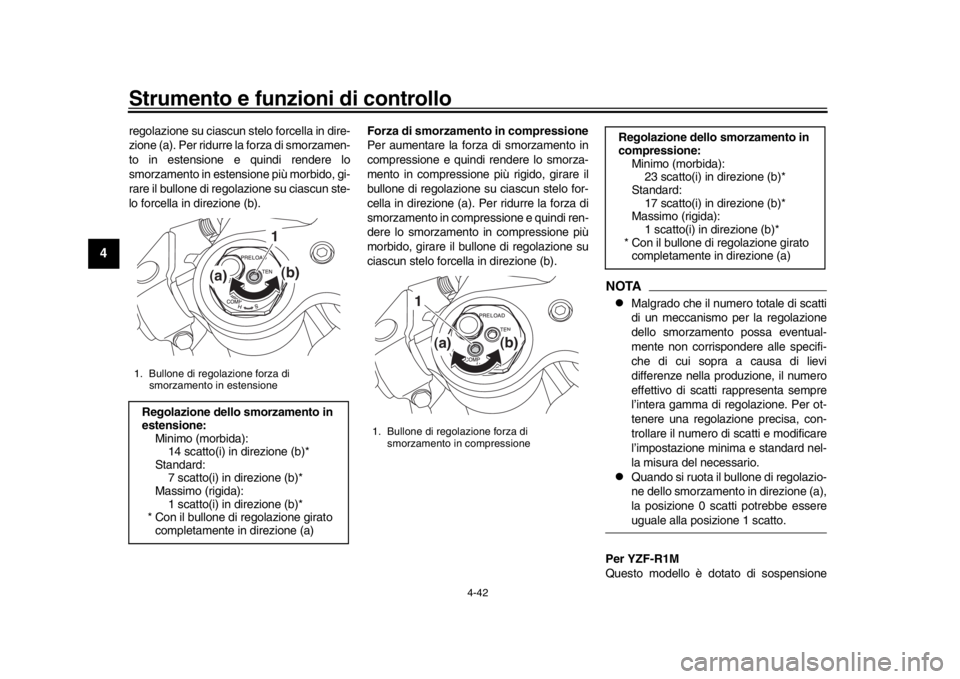

Precarica della molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il dado di regolazione su ciascuna forcella in
direzione (a). Per ridurre la precarica molla
e quindi rendere la sospensione più morbi-
da, girare il dado di regolazione su ciascuna
forcella in direzione (b).
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare il bullone di
1. Posizione di marcia
2. Posizione di parcheggio11
2 22
2
1. Dado di regolazione precarica mollaRegolazione precarica molla:Minimo (morbida):0 giro(i) in direzione (a)*
Standard:
9 giro(i) in direzione (a)*
Massimo (rigida): 15 giro(i) in direzione (a)*
* Con il dado di regolazione completa- mente ruotato in direzione (b)
1
(a) (b)
BX4-9-H1.book 41 ページ ２０１８年６月６日　水曜日　午後５時３９分

Strumento e funzioni di controllo
4-42
1
2
34
5
6
7
8
9
10
11
12
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido, gi-
rare il bullone di regolazione su ciascun ste-
lo forcella in direzione (b). Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la forza di
smorzamento in compressione e quindi ren-
dere lo smorzamento in compressione più
morbido, girare il bullone di regolazione su
ciascun stelo forcella in direzione (b).
NOTA
Malgrado che il numero totale di scatti
di un meccanismo per la regolazione
dello smorzamento possa eventual-
mente non corrispondere alle specifi-
che di cui sopra a causa di lievi
differenze nella produzione, il numero
effettivo di scatti rappresenta sempre
l’intera gamma di regolazione. Per ot-
tenere una regolazione precisa, con-
trollare il numero di scatti e modificare
l’impostazione minima e standard nel-
la misura del necessario.

Quando si ruota il bullone di regolazio-
ne dello smorzamento in direzione (a),
la posizione 0 scatti potrebbe essereuguale alla posizione 1 scatto.
Per YZF-R1M
Questo modello è dotato di sospensione
1. Bullone di regol azione forza di
smorzamento in estensioneRegolazione dello smorzamento in
estensione: Minimo (morbida):14 scatto(i) in direzione (b)*
Standard:
7 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con il bullone di regolazione girato completamente in direzione (a)
1
(a) (b)
1. Bullone di regolazione forza di
smorzamento in compressione
1
(a) (b)
Regolazione dello smorzamento in
compressione:
Minimo (morbida):23 scatto(i) in direzione (b)*
Standard: 17 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con il bullone di regolazione girato completamente in direzione (a)
BX4-9-H1.book 42 ページ ２０１８年６月６日　水曜日　午後５時３９分
