2018 YAMAHA YZF-R1M Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-27
1
2
3
4
5
678
9
10
11
12
4. Se la tensione della catena non è cor- retta, regolarla come segue.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10572]
HAU74260
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.1. Allentare il dado perno ruota e il con- trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.NOTAUtilizzando i riferimenti d’allineamento su ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.
3. Stringere il dado perno ruota, poi i con- trodadi alle relative coppie di serraggio
secondo specifica. 4. Verificare che i tendicatena siano nella
stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
Tensione della catena:
25.0–35.0 mm (0.98–1.38 in)1. Dado perno ruota
2. Tendicatena
3. Bullone di regolazione tensione della
catena
4. Controdado
5. Riferimenti di allineamentoCoppie di serraggio: Dado perno ruota:
190 N·m (19 kgf·m, 140 lb·ft)
Controdado: 16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
BX4-9-H1.book 27 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-28
1
2
3
4
5
67
8
9
10
11
12
HAU23026
Pulizia e lubrificazione della
catena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112]
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha.
AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712]
Lubrificante consigliato: Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
BX4-9-H1.book 28 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-29
1
2
3
4
5
678
9
10
11
12
HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fa re lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabel la di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Ac certarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei
pedali freno e cambioPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
Pedale freno Pedale cambio
Lubrificante consigliato:
Grasso a base di sapone di litio
BX4-9-H1.book 29 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-30
1
2
3
4
5
67
8
9
10
11
12
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Leva freno Leva frizione
HAU23203
Controllo e lubrificazione del
cavalletto lateralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se nece
ssario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificanti consigliati: Leva freno:Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato: Grasso a base di sapone di litio
BX4-9-H1.book 30 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-31
1
2
3
4
5
678
9
10
11
12

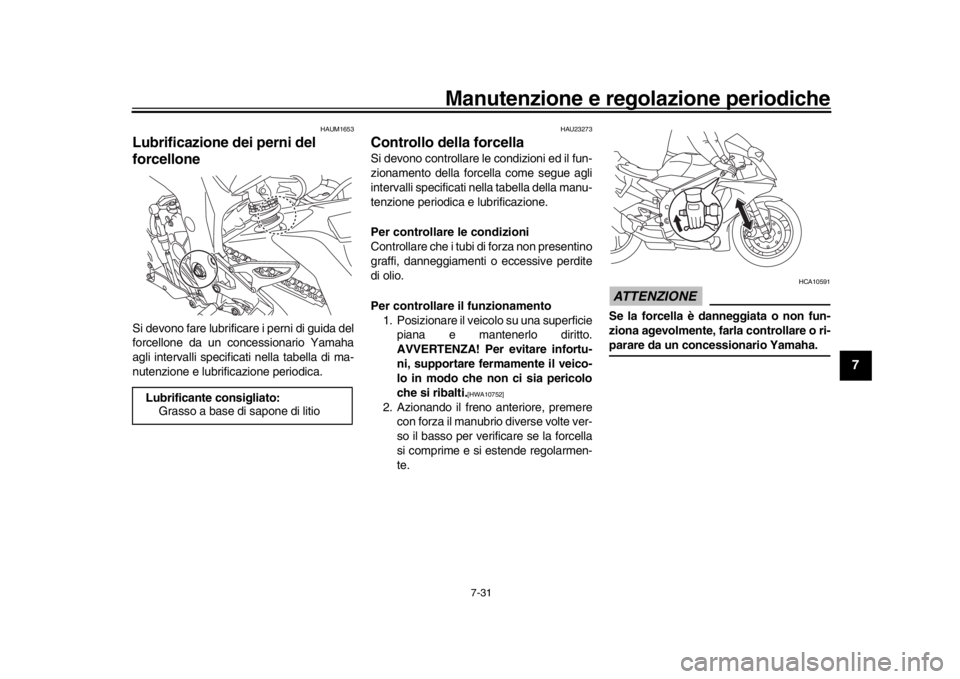

HAUM1653
Lubrificazione dei perni del
forcelloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato: Grasso a base di sapone di litio
BX4-9-H1.book 31 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-32
1
2
3
4
5
67
8
9
10
11
12
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli in tervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Sollevare da terra la ruota anteriore. (Vedere pagina 7-37.)
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steliforcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU68230
BatteriaATTENZIONE
HCA22960
Utilizzare solo la batteria YAMAHA origi-
nale specificata. Utilizzando una batteria
diversa si rischia di guastare l’IMU e dibloccare il motore.
La batteria si trova sotto la sella pilota. (Ve-
dere pagina 4-38.)ATTENZIONE
HCA22970
L’IMU si trova sotto la batteria. Non può
essere manutenuta dall’utente ed è mol-
to delicata, quindi si sconsiglia di toglie-
re il box batteria o manipolare l’IMU1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
1
2
3
BX4-9-H1.book 32 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-33
1
2
3
4
5
678
9
10
11
12
direttamente.
Non togliere, modificare o collocare
materiali estranei dentro o attorno
al box batteria.

Non sottoporre l’IMU a forti urti e
prestare attenzione quando si mani-
pola la batteria.

Non ostruire il foro di sfiato IMU enon pulirlo con aria compressa.
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac- quare con molta acqua.
CONTATTO INTERNO: Bere grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabat teria convenzionale
si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, to gliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
BX4-9-H1.book 33 ページ ２０１８年６月６日　水曜日　午後５時３９分

Manutenzione e regolazione periodiche
7-34
1
2
3
4
5
67
8
9
10
11
12
provocare danni permanenti alla stessa.
HAU66592
Sostituzione dei fusibiliIl fusibile principale e il fusibile motorino
ABS si trovano sotto la sella pilota.
Per accedere la fusibile motorino ABS1. Togliere la sella passeggero e la sella pilota. (Vedere pagina 4-38.)
2. Togliere il pannello togliendo le viti. 3. Togliere il coperchio del relè di avvia-
mento tirandolo verso l’alto.
Le scatole fusibili che contengono i fusibili
dei circuiti individuali si trovano sotto il pan-
nello A. (Vedere pagina 7-9.)1. Fusibile principale
2. Fusibile motorino ABS
3. Coperchio relè avviamento
4. Fusibile di riserva motorino ABS1 2
4
3
1. Vite
2. Pannello
1. Coperchio relè avviamento1
1
2
1
BX4-9-H1.book 34 ページ ２０１８年６月６日　水曜日　午後５時３９分
