YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-6
1
2
3
4
567
8
9
10
11
12
10 *Radlager Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
11 *Schwingenlager Funktion und auf übermäß

Page 58 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-7
1
2
3
4
56
7
8
9
10
11
12
21 *Teleskopgabel Funktion prüfen und auf Öllecks
kontrollieren.
Ersetzen, falls nötig. 
22 *Federbein Funktion p

Page 59 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-8
1
2
3
4
567
8
9
10
11
12
GAU72800
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Ei nweg-Papierelement, das nicht mit Druck

Page 60 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-9
1
2
3
4
56
7
8
9
10
11
12
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vo

Regelmäßige Wartung und Einstellung
6-9
1
2
3
4
56
7
8
9
10
11
12
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue
ersetzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des
Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündker zenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze:
NGK/CPR9EA9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment: Zündkerze:13 N·m (1.3 kgf·m, 9.6 lb·ft)
B90-9-G2.book 9 ページ２０１８年６月６日　水曜日　午前９時１１分

Page 61 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-10
1
2
3
4
567
8
9
10
11
12
GAU36112
KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre

Regelmäßige Wartung und Einstellung
6-10
1
2
3
4
567
8
9
10
11
12
GAU36112
KanisterDieses Modell ist mit einem Kanister ausge-
stattet, um zu verhindern, dass Kraftstoff-
dämpfe in die Atmosphäre gelangen. Vor
Inbetriebnahme des Fahrzeugs sicherstel-
len, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.

Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.

Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU1990D
MotorölDer Motorölstand sollte regelmäßig kontrol-
liert werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen. Ölstand prüfen
1. Nach dem Aufwärmen des Motors ei-
nige Minuten warten, damit sich das Öl
setzen kann.
2. Zum Erzielen einer genauen Messung
das Fahrzeug auf einem ebenen Bo-
den gerade halten.
3. Auf das Schauglas unten rechts am
Kurbelgehäuse gucken.
HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Liegt der Ölstand auf Höhe oder unter der Minimalstand-Markierung, den

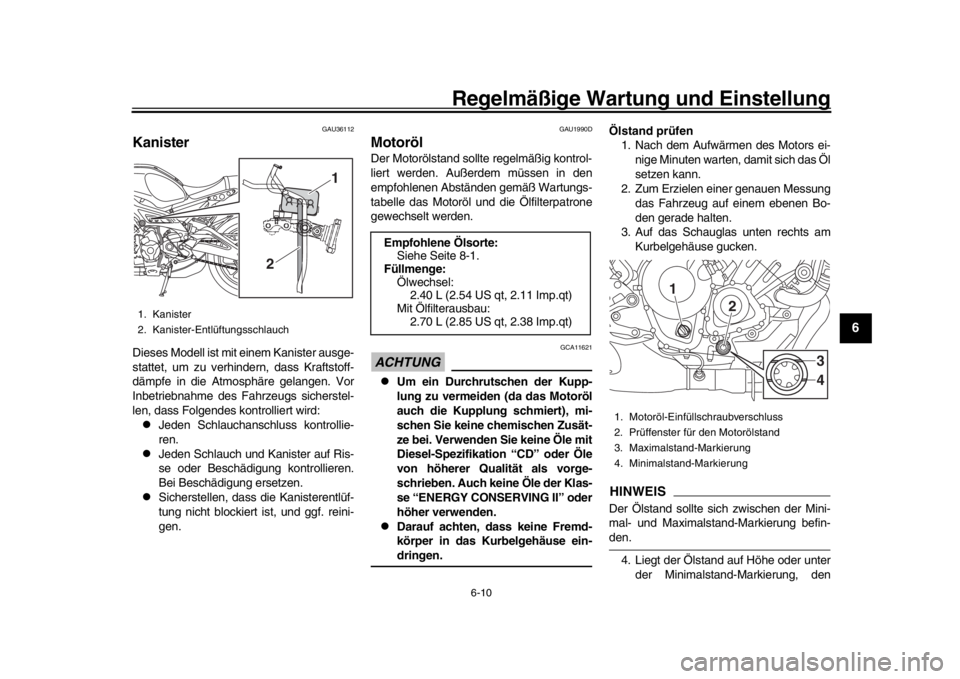

1. Kanister
2. Kanister-Entlüftungsschlauch
1
2
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmenge: Ölwechsel:2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
34
B90-9-G2.book 10 ページ２０１８年６月６日　水曜日　午前９時１１分

Page 62 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-11
1
2
3
4
56
7
8
9
10
11
12
Einfüllschraubverschluss entfernen
und Öl hinzufügen.
5. Den O-Ring des Motoröl-Einfüll- schraubverschlusses kontrollieren.
Be

Page 63 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-12
1
2
3
4
567
8
9
10
11
12
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone einbauen und dann vorschriftsmäßig anziehen.
7.

Regelmäßige Wartung und Einstellung
6-12
1
2
3
4
567
8
9
10
11
12
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone einbauen und dann vorschriftsmäßig anziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
8. Die angegebene Menge des empfoh- lenen Öls in das Kurbelgehäuse gie-
ßen.
HINWEISEs wird die Verwendung eines Trichtersempfohlen.
9. Nach dem Kontrollieren des O-Rings des Motoröl-Einfüllschraubverschlus-
ses den Einfüllschraubverschluss an-
bringen.HINWEISVerschüttetes Öl vor dem Starten des Mo-tors aufwischen.
10. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
kontrollieren. Bei Entdeckung eines
Lecks sofort den Motor ausschalten
und die Ursache feststellen.ACHTUNG
GCA10402
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von ei ner Yamaha-Fach-werkstatt überprüfen lassen.
11. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand ein letztes
Mal kontrollieren.
GAUS1203
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ei n Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen für
Aluminiummotoren verwenden und mit des-tilliertem Wasser im Verhältnis 1:1 mischen.
GAU20097
Kühlflüssigkei tsstand prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche
stellen.

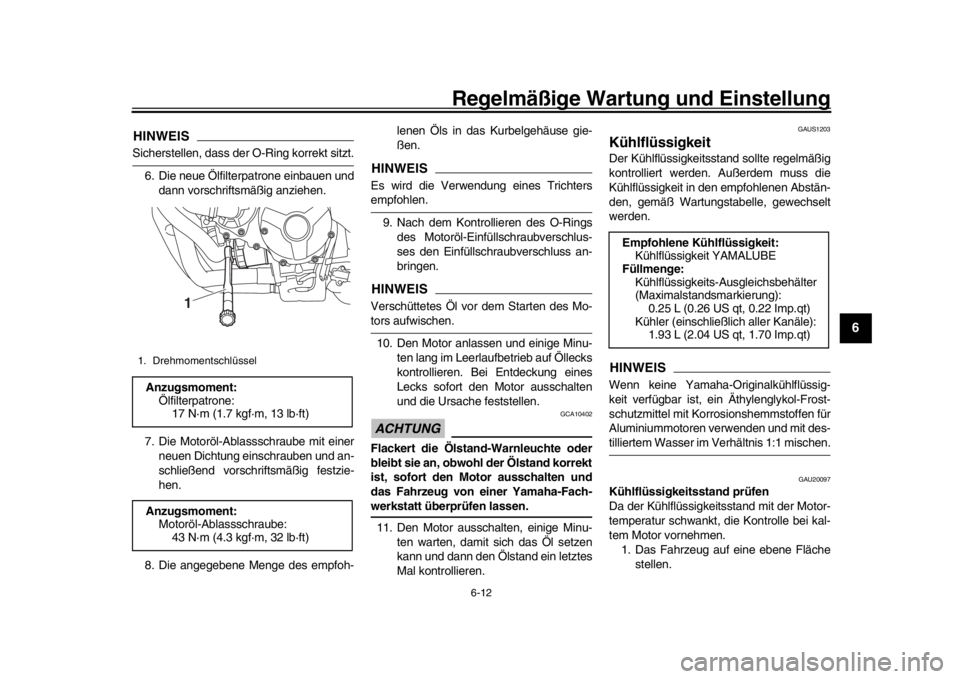

1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone: 17 N·m (1.7 kgf·m, 13 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube: 43 N·m (4.3 kgf·m, 32 lb·ft)
1
Empfohlene Kühlflüssigkeit:Kühlflüssigkeit YAMALUBE
Füllmenge: Kühlflüssigkeits-Ausgleichsbehälter
(Maximalstands markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.93 L (2.04 US qt, 1.70 Imp.qt)
B90-9-G2.book 12 ページ２０１８年６月６日　水曜日　午前９時１１分

Page 64 of 102

YAMAHA XSR 900 2018 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-13
1
2
3
4
56
7
8
9
10
11
12
2. Auf den Kühlflüssigkeitsstand im Aus- gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühl
