2018 YAMAHA XSR 900 Betriebsanleitungen (in German)

Wichtige Fahr- und Bedienungshinweise
5-2
1
2
3
456
7
8
9
10
11
12
auf, wenn der Schlüssel in die Stellung
“ON” gedreht wird, oder erlischt eine
Warn- oder Anzeigeleuchte nicht, siehe
Seite 3-4 für die Stromkreisprüfung der
entsprechenden Warn- und Anzeige-leuchte. Die ABS-Warnleuchte sollte auf-
leuchten, wenn der Zündschlüssel
auf “ON” gestellt wird, und dann erlö-
schen, sobald eine Geschwindigkeit
von 10 km/h (6 mi/h) oder mehr er-
reicht ist.ACHTUNG
GCA17682
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-4 für die Strom-kreisprüfung der Warnleuchte.2. Das Getriebe in Leerlaufstellung schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Schalter zu “ ” schieben, um den Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!
GAU16673
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.

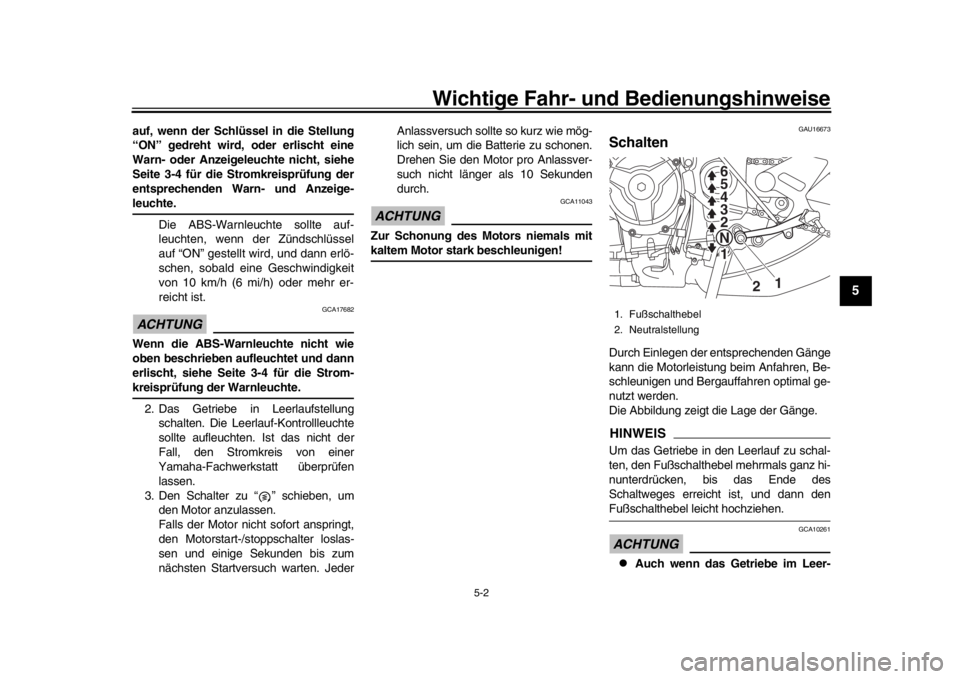

Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann denFußschalthebel leicht hochziehen.ACHTUNG
GCA10261

Auch wenn das Getriebe im Leer-
1. Fußschalthebel
2. Neutralstellung
1
N
2 3 4
5
6
1
2
B90-9-G2.book 2 ページ ２０１８年６月６日　水曜日　午前９時１１分

Wichtige Fahr- und Bedienungshinweise
5-3
1
2
3
45
6
7
8
9
10
11
12
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schieben.
Das Getriebe wird nur ausreichend
geschmiert, wenn der Motor läuft.
Unzureichende Schmierung kann
das Getriebe beschädigen.

Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigtwerden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrau ch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17094
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 5600 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen das Motoröl und die Öl-
filterpatrone bzw. der Filtereinsatz ge-
wechselt werden.
[GCA10303]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 6800 U/min
vermeiden.
B90-9-G2.book 3 ページ ２０１８年６月６日　水曜日　午前９時１１分

Wichtige Fahr- und Bedienungshinweise
5-4
1
2
3
456
7
8
9
10
11
12
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG
GCA10311

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fac hwerkstatt über-prüfen lassen.
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
B90-9-G2.book 4 ページ ２０１８年６月６日　水曜日　午前９時１１分

6-1
1
2
3
4
56
7
8
9
10
11
12
Regelmäßige Wartung und Einstellung
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughalter/
Fahrer ist für die Sicherheit selbst verant-
wortlich. Auf den folgenden Seiten werden
die wichtigsten Inspektionspunkte, Einstel-
lungen und Schmierstellen des Fahrzeugs
angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände,
geographischem Einsatzort und persönli-
cher Fahrweise müssen die Wartungsinter-
valle möglicherweise verkürzt werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einenYamaha-Händler mit der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.

Ein während Wart ungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zuKohlenmonoxid siehe Seite 1-2.WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Siesie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sonder n ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese
Servicearbeiten erfor dern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder
Reparaturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser sp eziellen Servicear-
beiten geschult und ausgerüstet.
B90-9-G2.book 1 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-2
1
2
3
4
567
8
9
10
11
12
GAU39692

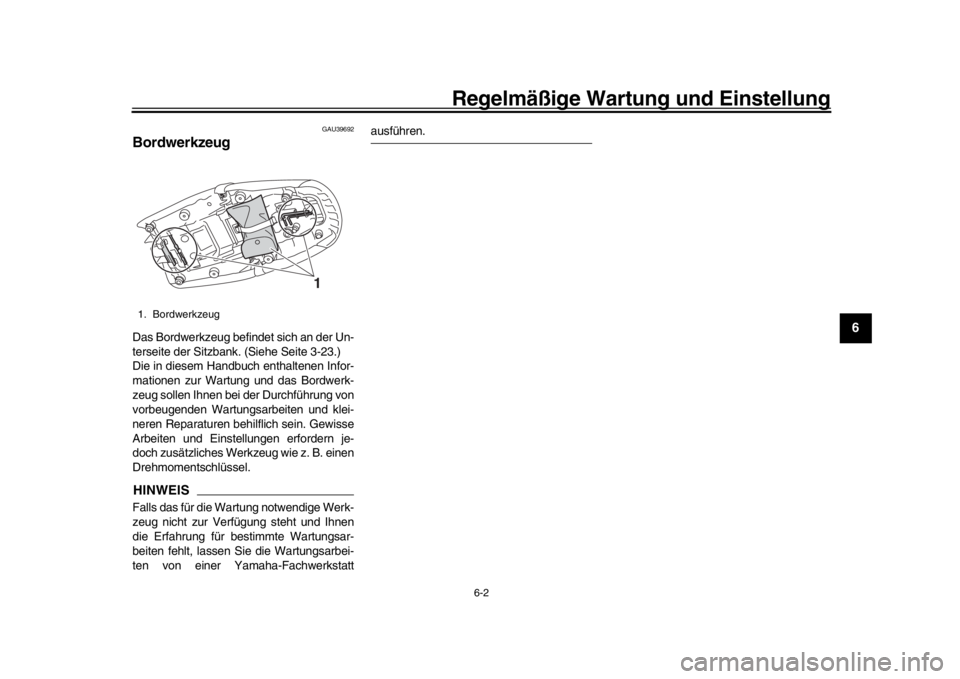

BordwerkzeugDas Bordwerkzeug befindet sich an der Un-
terseite der Sitzbank. (Siehe Seite 3-23.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
B90-9-G2.book 2 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-3
1
2
3
4
56
7
8
9
10
11
12
GAU71031
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf der gefahrenen Strecke, durchge-
führt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Date n und technische Fähigkeiten und solltendaher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71051
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES
-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
Ersetzen, falls nötig. 
2 *Zündkerzen Zustand kontrollieren.
Elektrodenabstand einstellen und
reinigen. 
Ersetzen. 
3 *Ventilspiel Kontrollieren und einstell en. Alle 40000 km (24000 mi)
4 *Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren.

Synchronisierung kontrollieren und einstellen. 
5 *Auspuffanlage Auf Leckage kontrollieren.
Ggf. festziehen.
Dichtungen ersetzen, falls nötig. 
6 *Verdunstungsemis-
sionen-Kontrollsys-
tem Kontrollsystem auf Beschädigung
kontrollieren.
Ersetzen, falls nötig. 
B90-9-G2.book 3 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-4
1
2
3
4
567
8
9
10
11
12
7 *Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kont-
rollieren.
Ggf. beschädigte Teile ersetzen. 
NR. PRÜFPUNKT
KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES
-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-9-G2.book 4 ページ ２０１８年６月６日　水曜日　午前９時１１分

Regelmäßige Wartung und Einstellung
6-5
1
2
3
4
56
7
8
9
10
11
12
GAU71351
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKT KONTROLLE ODER
WARTUNGSARBEIT KILOMETERSTAND
JAHRES
-
KONTROLLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Diagnosesystem-
Kontrolle Dynamische Überprüfung mit
Yamaha-Diagnosegerät durchfüh-
ren.
Die Fehlercodes kontrollieren. 
2 *Luftfiltereinsatz Ersetzen. Alle 40000 km (24000 mi)
3 Kupplung Funktion prüfen.
Einstellen. 
4 *Vorderradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. 
5 *Hinterradbremse Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
Scheibenbremsbeläge erneuern, falls nötig. 
6 *Bremsschläuche Auf Risse oder Beschädigung
kontrollieren. 
Ersetzen. Alle 4 Jahre
7 *Bremsflüssigkeit Wechseln. Alle 2 Jahre
8 *Räder Rundlauf prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig. 
9 *Reifen Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig. 
B90-9-G2.book 5 ページ ２０１８年６月６日　水曜日　午前９時１１分
