8-22
8
Contrôle du niveau d’huile de couple co-
nique arrière1. Stationner le véhicule sur une surface de niveau.
2. Retirer le bouchon de remplissage de
l’huile du couple conique arrière et son
joint, puis contrôler le niveau d’huile dans
le carter de couple conique arrière.
L’huile doit arriver jusqu’au bord de l’ori-
fice de remplissage.
3. Si l’huile n’atteint pas le bord de l’orificede remplissage, ajouter de l’huile moteur
du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage de l’huile et un joint neuf, puis serrer le bou-
chon au couple spécifié.
1. Huile de couple conique arrière
2. Joint
3. Bouchon de remplissage de l’huile de couple conique arrière
4. Niveau d’huile correct
24
3
1
UB3D7AF0.book Page 22 Tuesday, November 7, 2017 10:25 AM

8-23
8
Changement de l’huile de couple conique1. Stationner le véhicule sur une surface de
niveau.
2. Placer un bac récupérateur d’huile sous le carter de couple conique arrière afin
d’y recueillir l’huile vidangée.
3. Retirer le boucho n de remplissage de
l’huile du couple conique arrière, le bou-
lon de vidange du couple conique arrière
et leur joint, puis vidanger l’huile. 4. Remonter le boulon de vidange et un joint
neuf, puis serrer le boulon au couple spé-
cifié.
5. Remplir avec de l’huile de couple conique arrière du type recommandé jusqu’au
goulot de l’orifice de remplissage.Couple de serrage :Vis de remplissage de l’huile de couple co-
nique arrière :23 N·m (2.3 kgf·m, 17 lb·ft)
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage : Boulon de vidange d’huile de couple co-
nique arrière :22 N·m (2.2 kgf·m, 16 lb·ft)
21
UB3D7AF0.book Page 23 Tuesday, November 7, 2017 10:25 AM

8-25
8
2. Retirer le bouchon de remplissage d’huilede différentiel et son joint, puis vérifier le
niveau d’huile. L’huile doit arriver
jusqu’au bord de l’orifice de remplissage.
3. Si le niveau est insuffisant, ajouter de l’huile du type recommandé jusqu’au ni-
veau spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé. 5. Remonter le bouchon de remplissage
d’huile de différentiel et un joint neuf, puis
serrer le bouchon au couple spécifié.
Vidange de l’huile de différentiel 1. Stationner le véhicule sur une surface de
niveau.
2. Placer un bac récupérateur d’huile sous le carter de différentiel afin d’y recueillir
l’huile vidangée.
3. Retirer le bouchon de remplissage d’huile de différentiel, le boulon de vidange de
l’huile de différentiel et leur joint, puis vi-
danger l’huile.1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
Couple de serrage :Vis de remplissage de l’huile de différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)
UB3D7AF0.book Page 25 Tuesday, November 7, 2017 10:25 AM

8-49
8

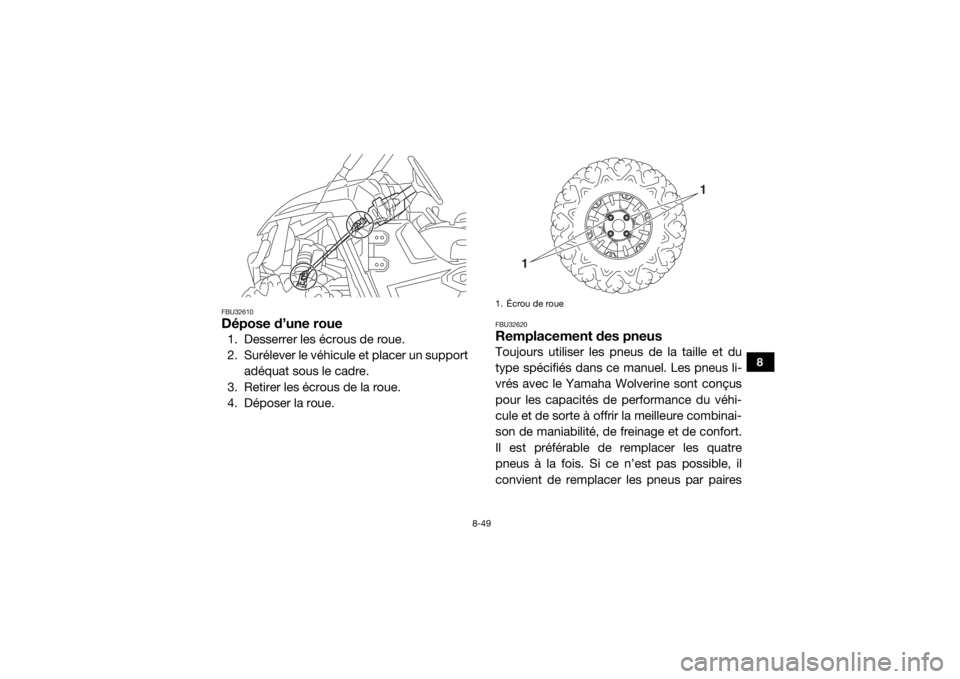

FBU32610Dépose d’une roue1. Desserrer les écrous de roue.
2. Surélever le véhicule et placer un supportadéquat sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU32620Remplacement des pneusToujours utiliser les pneus de la taille et du
type spécifiés dans ce manuel. Les pneus li-
vrés avec le Yamaha Wolverine sont conçus
pour les capacités de performance du véhi-
cule et de sorte à offrir la meilleure combinai-
son de maniabilité, de freinage et de confort.
Il est préférable de remplacer les quatre
pneus à la fois. Si ce n’est pas possible, il
convient de remplacer les pneus par paires1. Écrou de roue
1
1
UB3D7AF0.book Page 49 Tuesday, November 7, 2017 10:25 AM

8-51
8
FBU32643BatterieLa batterie de ce véhicule est de type plomb-
acide à régulation par soupape (VRLA) 12
volts. Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau distil-
lée. Il convient toutefois de contrôler et de
resserrer la connexion des câbles de batterie,
et de nettoyer les bornes de batterie si elles
sont corrodées. Si la batterie semble déchar-
gée, la recharger dès que possible.
AVERTISSEMENT
FWB03410Éviter tout contact d’électrolyte avec la
peau, les yeux ou les vêtements. Se proté-
ger les yeux lors de travaux à proximité de
batteries. Tenir hors de portée des en-
fants. L’acide sulfurique de l’électrolyte de
batterie peut occasionner un empoisonne-
ment et des brûlures graves. En cas de
contact accidentel avec de l’électrolyte :
EXTERNE : rincer à l’eau.INTERNE : boire beaucoup d’eau ou de
lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter
un médecin sans tarder.
YEUX : rincer à l’eau courante pendant 15
minutes et consulter rapidement un méde-
cin.

AVERTISSEMENT
FWB03420Les batteries produisent des gaz explosifs.
Si la batterie est utilisée ou rechargée
dans un local fermé, assurer une bonne
ventilation. Tenir les batteries à l’écart
d’étincelles, de flammes, de cigarettes et
d’autres sources de chaleur. Dépose de la batterie
1. Tourner la clé sur “ ” (arrêt).
2. Déposer le capot. (Voir à la page 8-11.)
3. Déposer le cache du conduit d’air après avoir retiré les vis à serrage rapide.
UB3D7AF0.book Page 51 Tuesday, November 7, 2017 10:25 AM
