Entretien périodique et réglage
6-29
6
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]

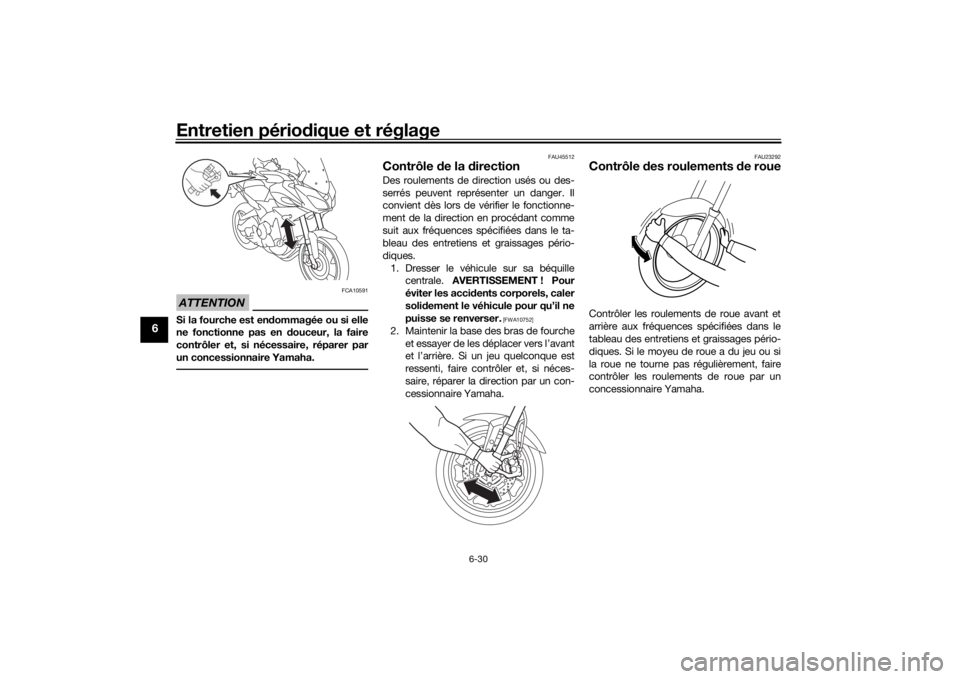

2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recomman
dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB5CF0F0.book Page 29 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-30
6
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en d ouceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
UB5CF0F0.book Page 30 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-31
6
FAU50212
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-27.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors
de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant d e reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]

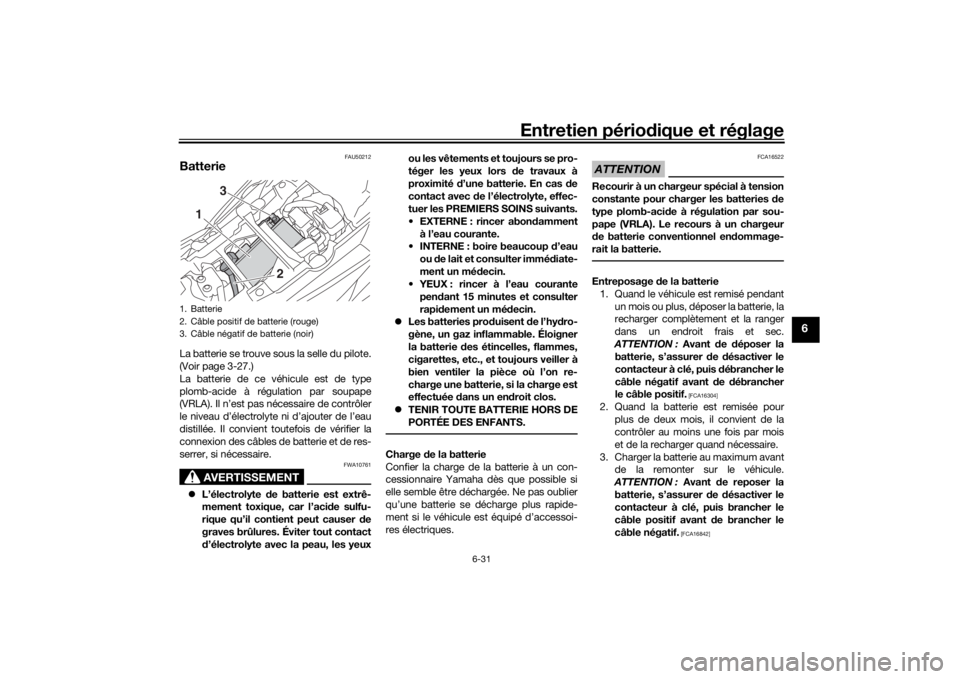

1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1
3
2
UB5CF0F0.book Page 31 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-32
6
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU63133
Remplacement des fusiblesLes boîtiers à fusibles et les fusibles se
trouvent sous la selle du pilote (Voir page
3-27.) et derrière le cache A (Voir page
6-10.).
Pour accéder au boîtier à fusibles 1, au fu-
sible principal et au fusible du système d’in-
jection de carburant, déposer la selle du pi-
lote. (Voir page 3-27.)
N.B.Pour accéder au fusible du système d’in-
jection de carburant, déposer le couvercle
du relais de démarreur en le tirant vers le
haut.

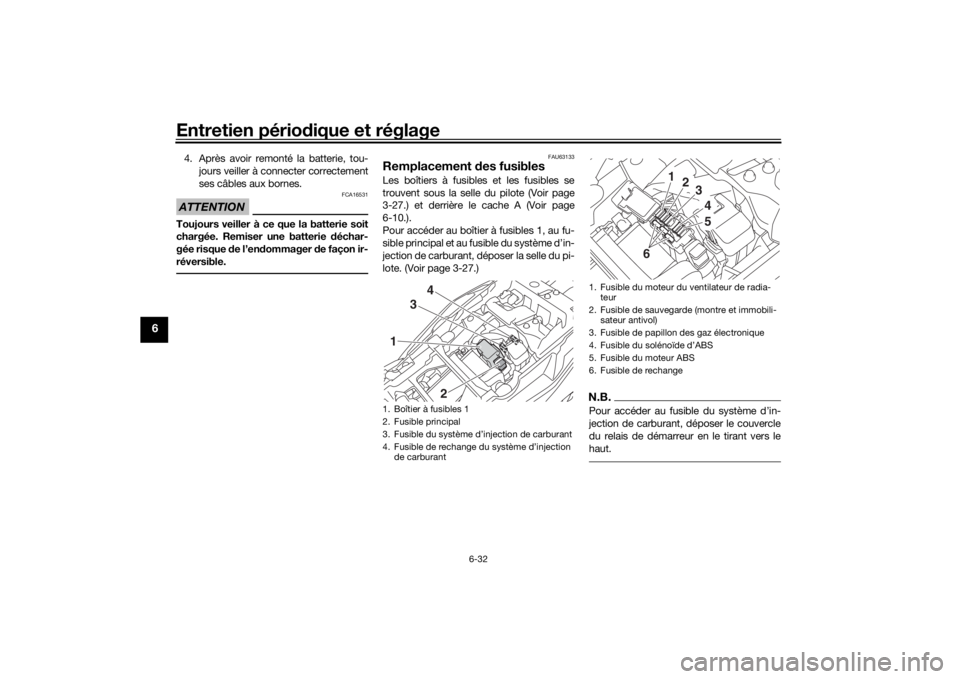

1. Boîtier à fusibles 1
2. Fusible principal
3. Fusible du système d’injection de carburant
4. Fusible de rechange du système d’injection
de carburant1 3
4
2
1. Fusible du moteur du ventilateur de radia- teur
2. Fusible de sauvegarde (montre et immobili- sateur antivol)
3. Fusible de papillon des gaz électronique
4. Fusible du solénoïde d’ABS
5. Fusible du moteur ABS
6. Fusible de rechange
1
2
345
6
UB5CF0F0.book Page 32 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-33
6
Pour accéder aux boîtiers à fusibles 2 et 3,
déposer le cache A. (Voir page 6-10.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recommand é afind
’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]

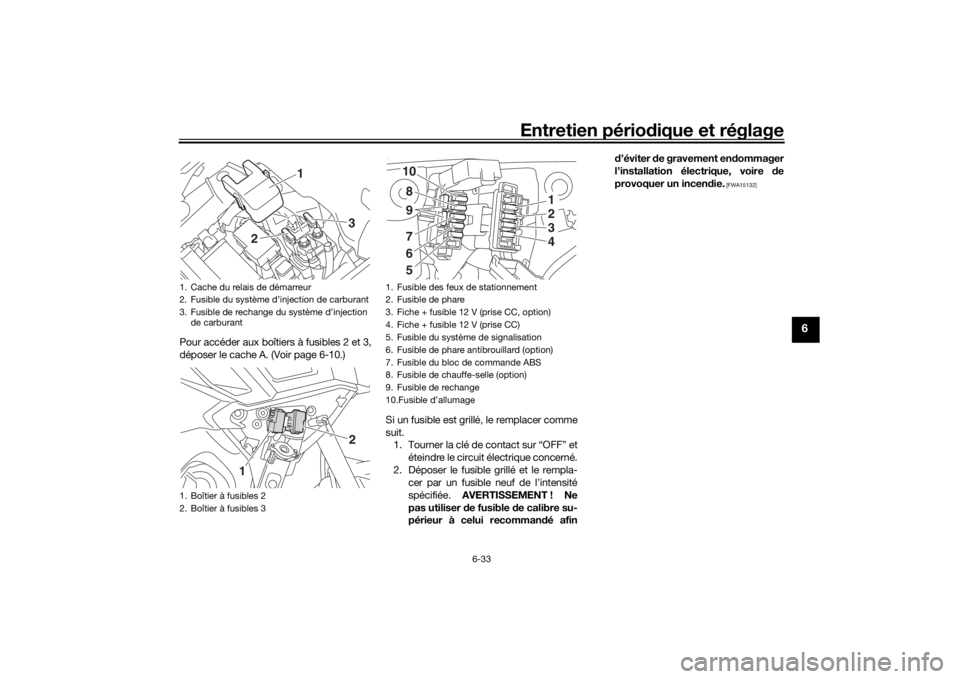

1. Cache du relais de démarreur
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection
de carburant
1. Boîtier à fusibles 2
2. Boîtier à fusibles 3
3
2
1
1
2
1. Fusible des feux de stationnement
2. Fusible de phare
3. Fiche + fusible 12 V (prise CC, option)
4. Fiche + fusible 12 V (prise CC)
5. Fusible du système de signalisation
6. Fusible de phare antibrouillard (option)
7. Fusible du bloc de commande ABS
8. Fusible de chauffe-selle (option)
9. Fusible de rechange
10.Fusible d’allumage
1234
1098765
UB5CF0F0.book Page 33 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-34
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU77470
PharesCe modèle est équipé de phares à DEL.
Si un phare ne s’allume pas, vérifier les fu-
sibles et faire contrôler le véhicule par un
concessionnaire Yamaha.N.B.Lorsque les phares sont réglés sur les feux
de croisement, un phare s’allume. Lorsque
les phares sont réglés sur les feux de route
ou lorsque le contacteur de dépassement
est enfoncé, les deux phares doivent s’allu-
mer.ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres a dhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible de phare: 7.5 A
Fusible de phare antibrouillard: 2.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
15.0 A
Fusible des feux de stationnement: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du système d’injection de
carburant: 20.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
Fusible de selle (OP):
7.5 A
Fiche + fusible 12 V:2.0 A
Fiche + fusible 12 V (OP): 2.0 A
UB5CF0F0.book Page 34 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-35
6
FAU54502
VeilleusesCe modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU24205
Remplacement d’une ampoule
d e clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre.

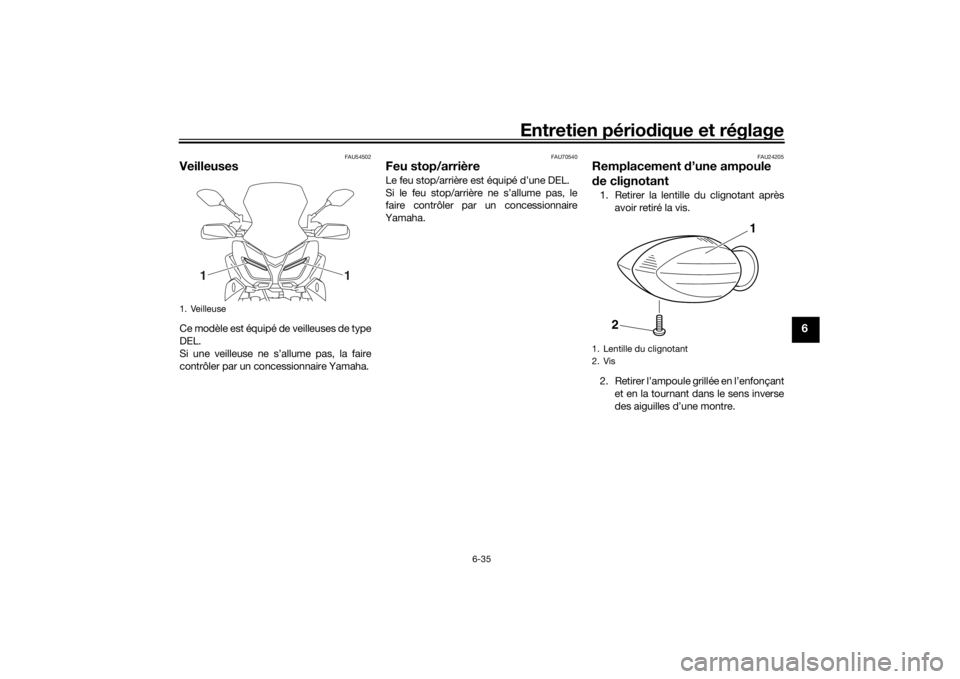

1. Veilleuse
1
1
1. Lentille du clignotant
2. Vis
1
2
UB5CF0F0.book Page 35 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-36
6
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192] FAU58010
Remplacement
de l’ampoule
d ’éclairage de la plaque d’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les écrous et les entretoises épaulées,
puis déposer la douille d’ampoule du
bloc d’éclairage de la plaque d’imma-
triculation (avec l’ampoule) en tirant
dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Installer la douille (avec l’ampoule) en
appuyant dessus, puis installer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant les écrous et les en-
tretoises épaulées.

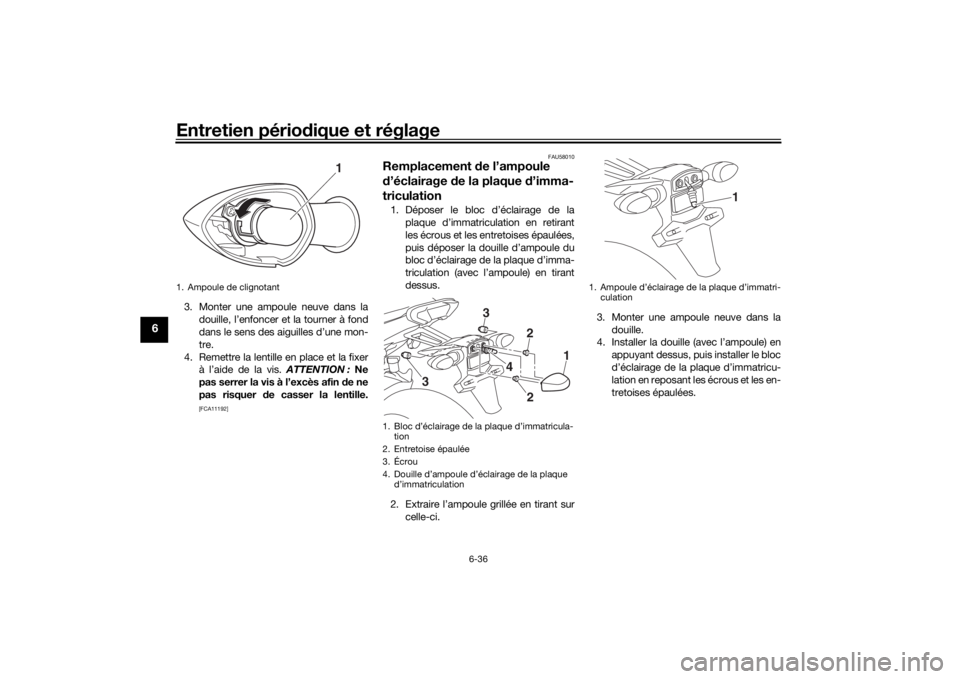

1. Ampoule de clignotant
1
1. Bloc d’éclairage de la plaque d’immatricula-tion
2. Entretoise épaulée
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
22
4
3
3

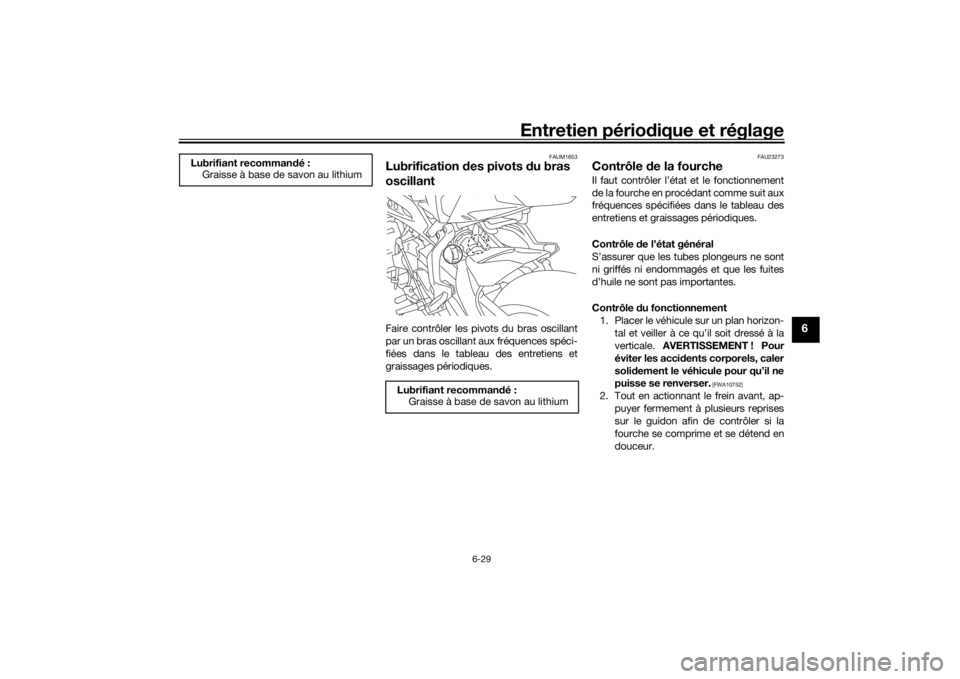

1. Ampoule d’éclairage de la plaque d’immatri-culation
1
UB5CF0F0.book Page 36 Tuesday, December 19, 2017 5:01 PM
