Entretien périodique et réglage
6-13
6
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.4. Si l’huile moteur atteint le repère de ni-
veau minimum ou passe en dessous,
déposer le bouchon de remplissage
d’huile moteur et ajouter de l’huile.
5. Vérifier le joint torique du bouchon de remplissage de l’huile moteur. Rem-
placer si nécessaire.
6. Remettre le bouchon de remplissage d’huile moteur en place. Changement
de l’huile moteur (et d u
filtre) 1. Mettre le moteur en marche, le faire chauffer quelques instants, puis le
couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage de
l’huile moteur, puis le boulon de vi-
dange de l’huile moteur et le joint.
N.B.Sauter les étapes 4–6 si l’on ne procède
pas au remplacement de la cartouche du
filtre à huile.4. Déposer la cartouche du filtre à huile àl’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles
chez les concessionnaires Yamaha.5. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine
couche d’huile moteur propre.

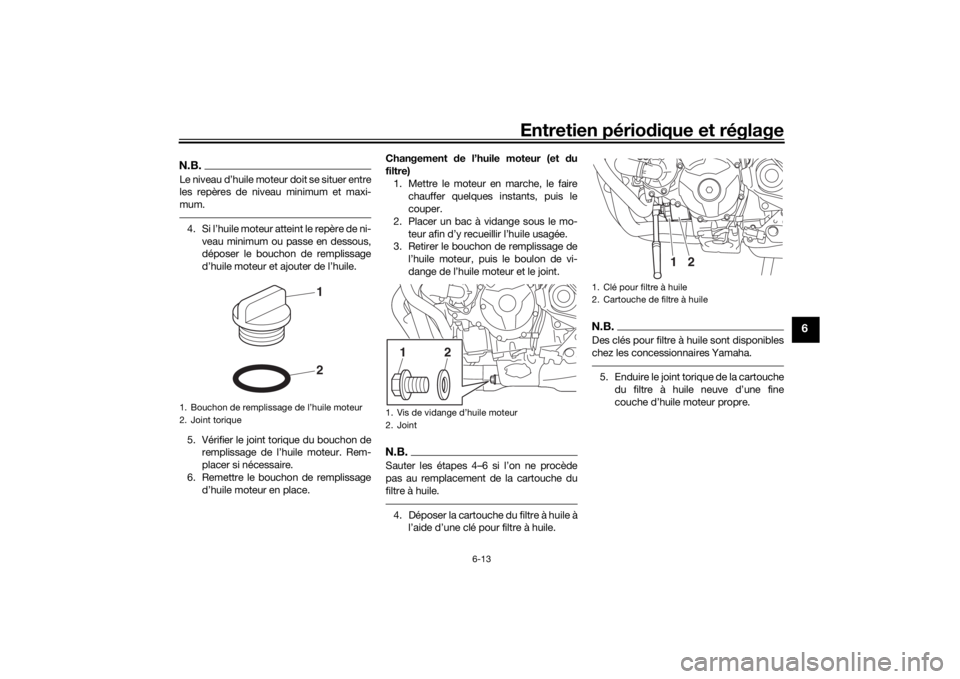

1. Bouchon de remplissage de l’huile moteur
2. Joint torique
21
1. Vis de vidange d’huile moteur
2. Joint
1
2
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
2
1
UB5CF0F0.book Page 13 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-14
6
N.B.S’assurer que le joint torique est bien logé
dans son siège.6. Mettre la cartouche de filtre à huile
neuve en place, puis la serrer au cou-
ple spécifié. 7. Remettre le boulon de vidange de
l’huile moteur et un joint neuf en place,
puis serrer le boulon au couple spéci-
fié.
8. Verser la quantité spécifiée d’huile re-
commandé dans le carter moteur.
N.B.L’utilisation d’un entonnoir est recomman-
dée.9. Après avoir vérifié le joint torique du bouchon de remplissage de l’huile
moteur, reposer le bouchon.N.B.Essuyer toute huile répandue avant de dé-
marrer le moteur.10. Démarrer le moteur et le laisser tour- ner au ralenti pendant quelques minu-
tes et contrôler s’il y a présence de fuites d’huile. Si une fuite est détectée,
couper immédiatement le moteur et
rechercher la cause.
ATTENTION
FCA10402
Si le témoin
d’alerte du niveau d ’huile
tremblote ou ne s’éteint pas même si le
niveau d’huile est conforme, couper im-
mé diatement le moteur, et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.11. Couper le moteur, attendre quelques minutes que l’huile se stabilise, puis
vérifier le niveau d’huile une dernière
fois.

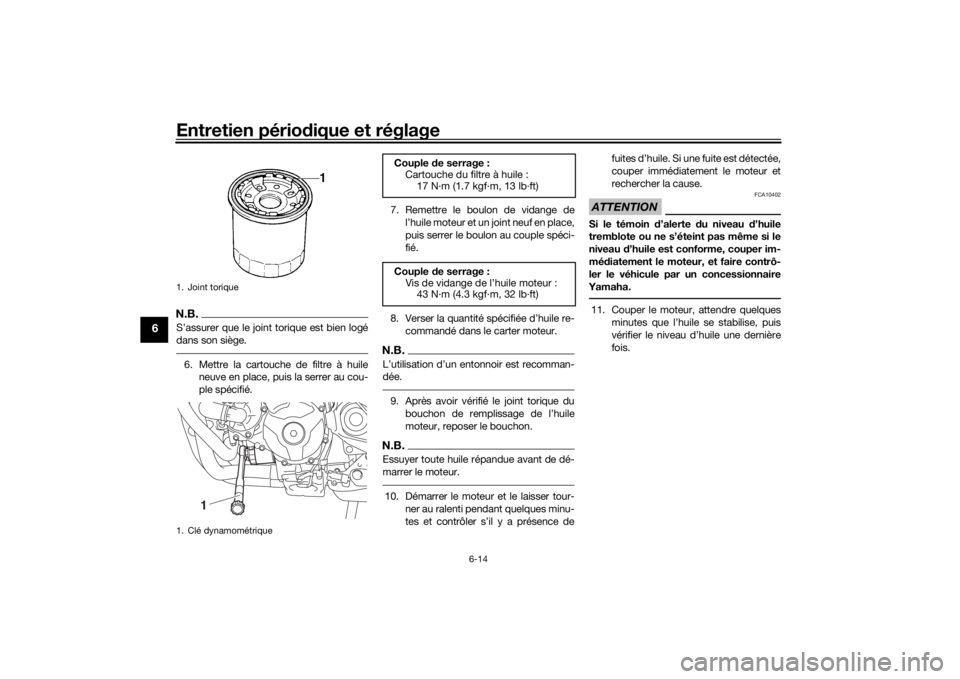

1. Joint torique
1. Clé dynamométrique
1
Couple de serrage :
Cartouche du filtre à huile :
17 N·m (1.7 kgf·m, 13 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur : 43 N·m (4.3 kgf·m, 32 lb·ft)
UB5CF0F0.book Page 14 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-15
6
FAUS1203
Liqui de de refroi dissementLe niveau de liquide de refroidissement doit
être contrôlé régulière ment. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1 : 1.
FAU20097
Contrôle du niveau
Étant donné que le niveau du liquide de re-
froidissement varie en fonction de la tem-
pérature du moteur, vérifier que le moteur
est froid. 1. Garer le véhicule sur une surface de niveau.
2. Le véhicule étant à la verticale, contrô-
ler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
3. Si le niveau du liquide de refroidisse- ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT ! Retirer unique- ment le bouchon du vase d ’expan- sion. Ne jamais essayer
de retirer le
bouchon du ra diateur tant que le
moteur est chau d.
[FWA15162]
4. Ajouter un liquide de refroidissement
jusqu’au repère de niveau maximum.
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau distillée ou d e l’eau
d u robinet douce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
Liqui
de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi diss
ement :
Vase d’expansion (repère de niveau
max) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (intégralité du circuit) : 1.93 L (2.04 US qt, 1.70 Imp.qt)

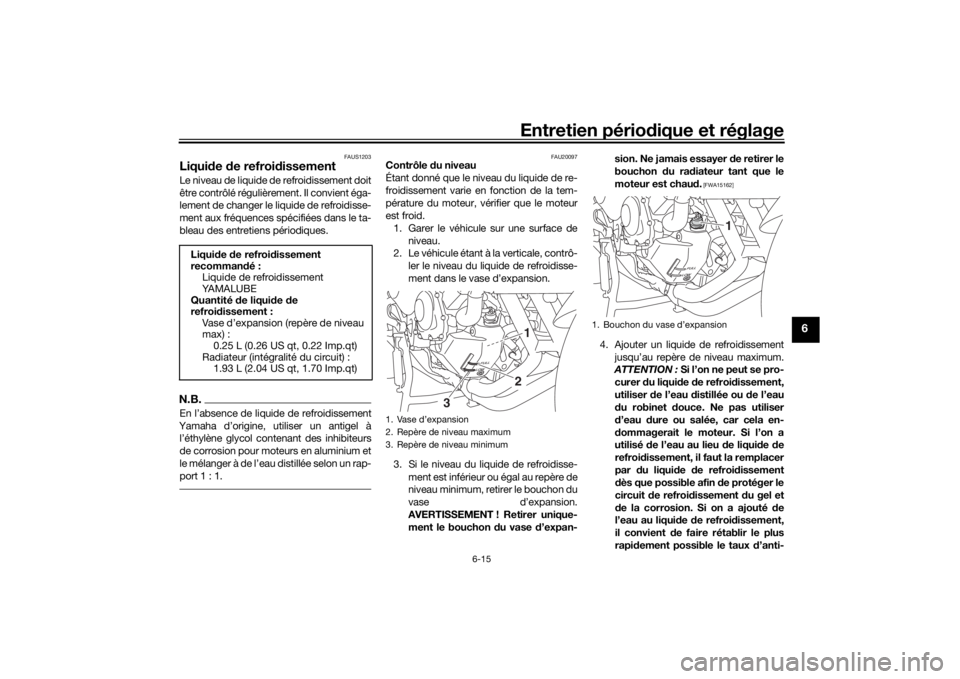

1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
21
3
1. Bouchon du vase d’expansion
1
UB5CF0F0.book Page 15 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-16
6
gel par un concessionnaire
Yamaha, afin d e rendre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
5. Remettre le bouchon du vase d’ex- pansion en place.
FAU33032
Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAU36765
Élément
du filtre à airIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Confier le remplacement de l’élé-
ment du filtre à air à un concessionnaire
Yamaha.
FAU44735
Contrôle du régime de ralenti du
moteurContrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
Régime de ralenti du moteur :
1100–1300 tr/mn
UB5CF0F0.book Page 16 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-17
6
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21403
Jeu de soupapeLes soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.N.B.Le moteur doit être froid pour effectuer cet
entretien.
FAU64411
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression d e gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule d ont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression d e gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, d u pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.

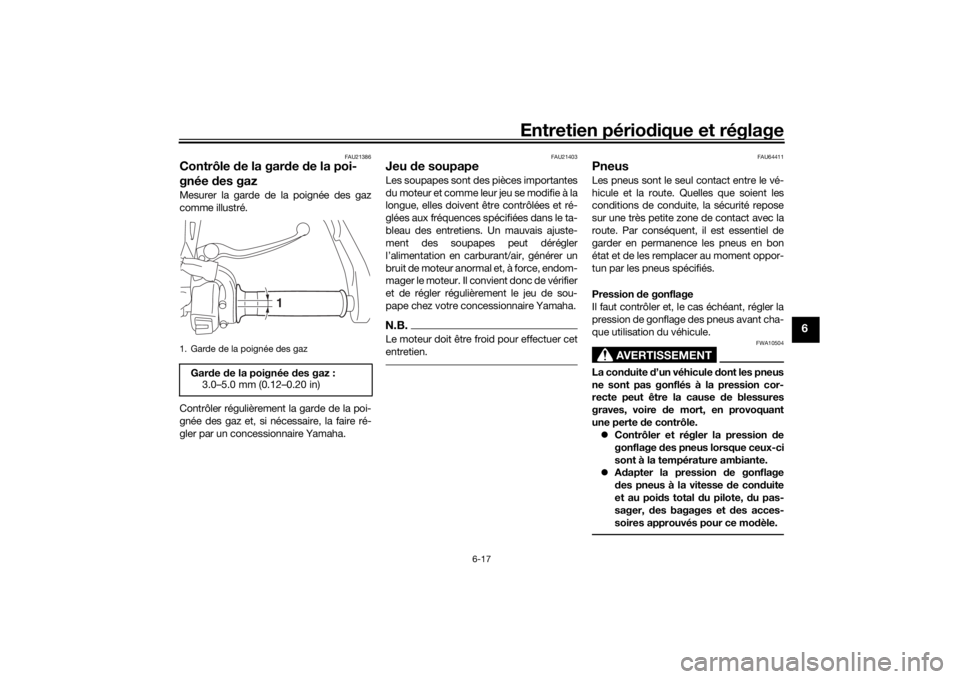

1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UB5CF0F0.book Page 17 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-18
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possè de
les connaissances et l’expérience
nécessaires à ces travaux.
 Après avoir remplacé un pneu, évi-
ter de faire d e la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Pression de gonflage à froi d:
1 personne :
Avant :225 kPa (2.25 kgf/cm2, 33 psi)
Arrière :
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes : Avant :
250 kPa (2.50 kgf/cm2, 36 psi)
Arrière : 290 kPa (2.90 kgf/cm2, 42 psi)
Charge maximale : Vé hi c ul e :180 kg (397 lb)
La charge maximale du véhicule
est constituée du poi ds cumulé
d u pilote, du passager, d es ba-
gages et de tous les accessoires.

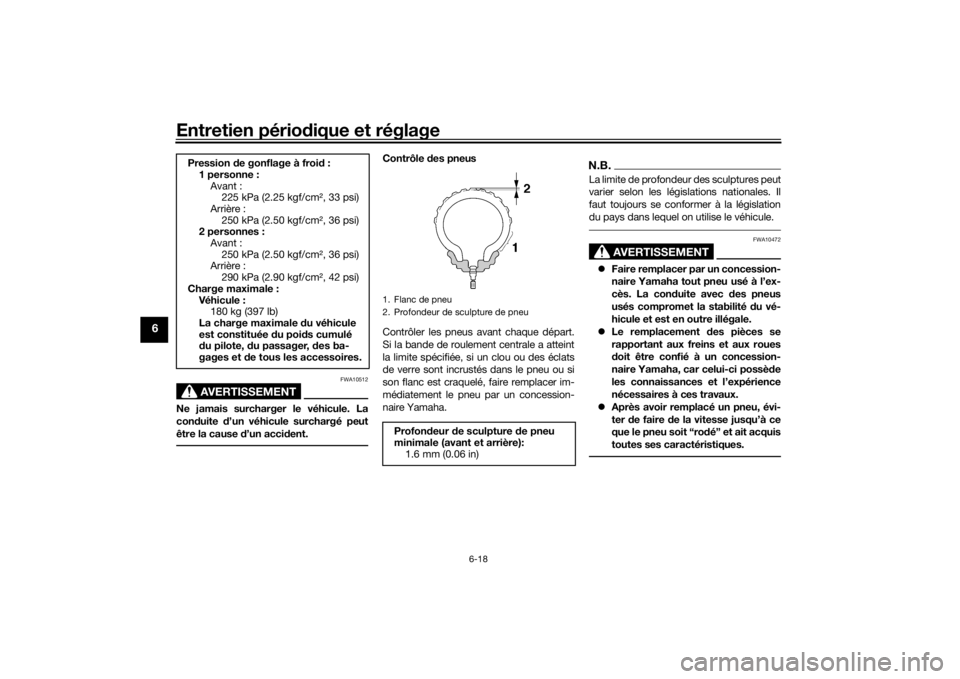

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfon deur de sculpture d e pneu
minimale (avant et arrière): 1.6 mm (0.06 in)
UB5CF0F0.book Page 18 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-19
6
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902
 Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
acci dents.
 Toujours remettre correctement les
capuchons de valve en place afin
d e prévenir toute chute de la pres-
sion de gonflage.
 Afin d’éviter tout dégonflement des
pneus lors de la con duite, utiliser
exclusivement les valves et obus de
valve figurant ci- dessous.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
con duite à très gran de vitesse. Afin d e ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.
 Remplacer les pneus exclusive-
ment par d es pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors d e la conduite à très gran de
vitesse.
 Avant d’être légèrement usés, d es
pneus neufs peuvent a dhérer relati-
vement mal à certains revêtements
d e route. Il ne faut donc pas rouler à
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70ZR17 M/C (58W)
Fabricant/modèle : DUNLOP/D222F
Pneu arrière : Taille : 180/55ZR17 M/C (73W)
Fabricant/modèle : DUNLOP/D222
AVANT et ARRIÈRE :
Valve de gonflage : TR412
Obus de valve :
#9100 (d’origine)
UB5CF0F0.book Page 19 Tuesday, December 19, 2017 5:01 PM

Entretien périodique et réglage
6-20
6
très gran de vitesse pen dant les
premiers 100 km (60 mi) après le
remplacement d’un pneu.
 Faire “chauffer” les pneus avant de
rouler à gran de vitesse.
 Toujours a dapter la pression d e
gonflage aux con ditions de
con duite.
FAU21963
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22083
Réglage de la gar de du levier
d ’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).1. Vis de réglage de la garde du levier d’embrayage
2. Garde du levier d’embrayageGar de du levier d’embrayage :
10.0–15.0 mm (0.39–0.59 in)
2 1
(b)(a)
UB5CF0F0.book Page 20 Tuesday, December 19, 2017 5:01 PM
