Mantenimiento y ajustes periódicos6-31
6
ría. En caso d e contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regula da por válvulas) es necesa-
rio un carga dor especial ( de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactiva do y, a continuación, co-
necte el cable positivo antes d e co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
UB1JS0S0.book Page 31 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos
6-32
6
SAU63134
Cambio de fusiblesLas cajas de fusibles y los fusibles indivi-
duales están situados debajo del asiento
del conductor (ver página 3-33) y detrás del
panel A (ver página 6-10).
Para acceder a la caja de fusibles 1, al fusi-
ble principal y al fusible del sistema de in-
yección, retire el asiento del conductor.
(Véase la página 3-33).
NOTAPara acceder al fusible del sistema de in-
yección, retire la tapa del relé de arranque
levantándola.
Para acceder a la caja de fusibles 2 y a la
caja de fusibles 3, retire el panel A. (Véase
la página 6-10).

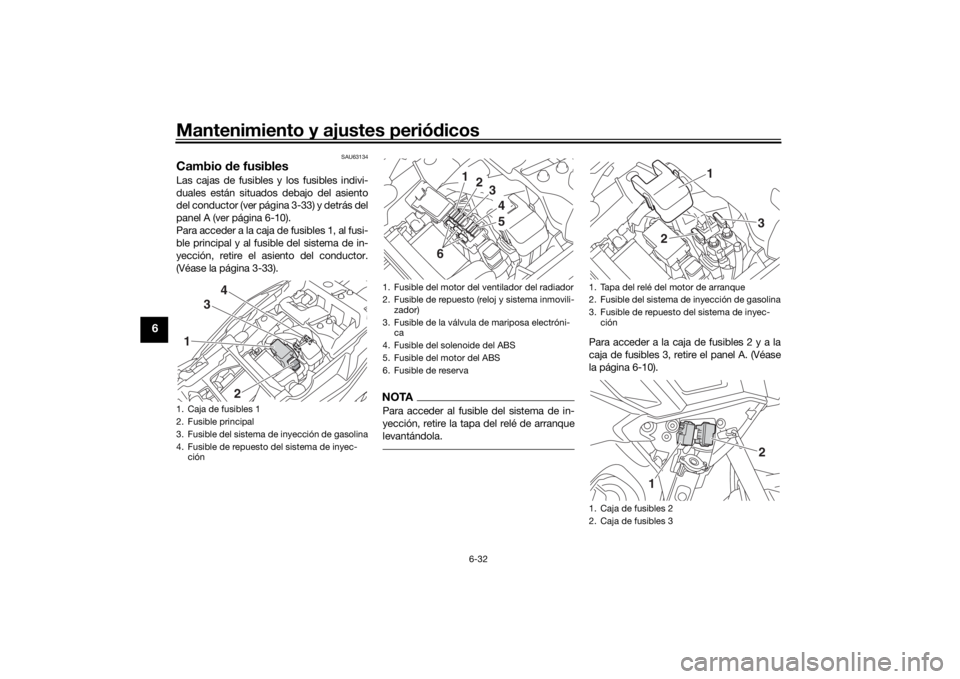

1. Caja de fusibles 1
2. Fusible principal
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyec- ción1 3
4
2
1. Fusible del motor del ventilador del radiador
2. Fusible de repuesto (reloj y sistema inmovili- zador)
3. Fusible de la válvula de mariposa electróni- ca
4. Fusible del solenoide del ABS
5. Fusible del motor del ABS
6. Fusible de reserva
1
2
345
6
1. Tapa del relé del motor de arranque
2. Fusible del sistema de inyección de gasolina
3. Fusible de repuesto del sistema de inyec- ción
1. Caja de fusibles 2
2. Caja de fusibles 3
3
2
1
1
2
UB1JS0S0.book Page 32 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos6-33
6
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una avería grave
del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
1. Fusible de la luz de estacionamiento
2. Fusible del faro
3. Fusible del enchufe +12 V (conector de co-
rriente continua, opcional)
4. Fusible del enchufe +12 V (toma de corrien- te continua)
5. Fusible del sistema regulador de velocidad
6. Fusible de la luz de freno
7. Fusible del sistema de intermitencia
8. Fusible de la luz antiniebla (opcional)
9. Fusible de la unidad de control del ABS
10.Fusible del calentador del asiento (opcional)
11.Fusible de reserva
12.Fusible del encendido
123411
121110987
6
5
Fusibles especifica dos:
Fusible principal: 50.0 A
Fusible del sistema de inyección de
gasolina: 20.0 A
Fusibles especifica dos (caja de fu-
sibles 1): Fusible del motor del ventilador del
radiador:15.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
Fusibles especifica dos (caja de fu-
sibles 2):
Fusible de la luz antiniebla: 2.0 A
Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermiten-
cia:
7.5 A
Fusible de encendido: 15.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible del calentador del asiento: 7.5 A
Fusibles especifica dos (caja de fu-
sibles 3): Fusible del faro: 7.5 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del regulador de velocidad:
1.0 A
Fusible del enchufe +12 V: 2.0 A
Fusible del enchufe +12 V: 2.0 A
UB1JS0S0.book Page 33 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos
6-34
6
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU77470

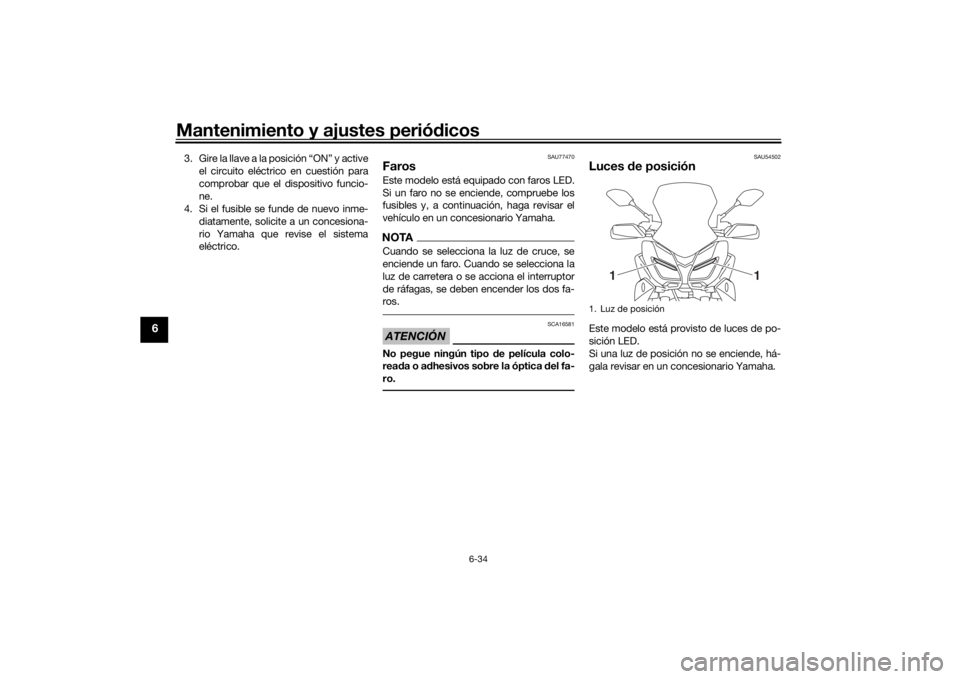

FarosEste modelo está equipado con faros LED.
Si un faro no se enciende, compruebe los
fusibles y, a continuación, haga revisar el
vehículo en un concesionario Yamaha.NOTACuando se selecciona la luz de cruce, se
enciende un faro. Cuando se selecciona la
luz de carretera o se acciona el interruptor
de ráfagas, se deben encender los dos fa-
ros.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
rea da o a dhesivos sobre la óptica d el fa-
ro.
SAU54502
Luces de posiciónEste modelo está provisto de luces de po-
sición LED.
Si una luz de posición no se enciende, há-
gala revisar en un concesionario Yamaha.1. Luz de posición
1
1
UB1JS0S0.book Page 34 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos6-35
6
SAU70540
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24205
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj. 3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se pue de
romper la óptica.
[SCA11192]
1. Óptica de la luz de intermitencia
2. Tornillo
1
2
1. Bombilla de la luz de intermitencia
1
UB1JS0S0.book Page 35 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos
6-36
6
SAU58010
Cambio de la bombilla de la luz
d e la matrícula1. Desmonte la luz de la matrícula extra-
yendo las tuercas y los casquillos y, a
continuación, extraiga el portabombi-
llas de la luz de la matrícula (junto con
la bombilla) tirando hacia fuera.
2. Tire de la bombilla fundida para ex- traerla. 3. Introduzca una nueva bombilla en el
casquillo.
4. Coloque el portabombillas (junto con
la bombilla) empujándolo hacia dentro
y, a continuación, instale la luz de la
matrícula colocando los casquillos y
las tuercas.
SAU25872
Id entificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
1. Unidad de la luz de la matrícula
2. Casquillo
3. Tuerca
4. Portabombillas de la luz de la matrícula
1
22
4
3
3
1. Bombilla de la luz de la matrícula
1
UB1JS0S0.book Page 36 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos6-37
6
inclui dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores d e gasolina pue den infla-
marse o explotar y provocar graves da-
ños personales o materiales.
UB1JS0S0.book Page 37 Wednesday, February 7, 2018 10:10 AM

Mantenimiento y ajustes periódicos
6-38
6
SAU42365

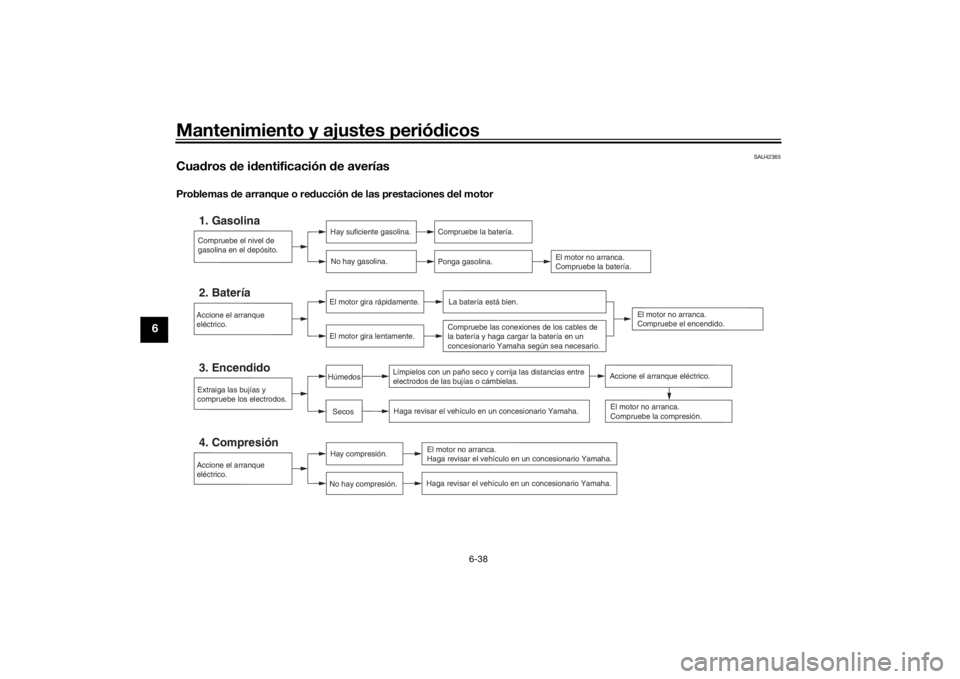

Cua dros de i dentificación de averíasProblemas d e arranque o re ducción de las prestaciones del motor
