2018 YAMAHA TRACER 900 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-27
3
3. Placera höjdlägesjusteraren för föra-rens sadel genom att föra in de främre
fästbyglarna i genomföringarna.
4. För in fästbygeln i förarsadelns fram- kant i sadelhållaren B som visas på
bilden. 5. Rikta in fästbygeln i förarsadelns un-
derkant med spår “H” och tryck ner
bakänden för att låsa den i läge som
visas.
6. Montera passagerarsadeln. För att ändra höjden på förarens sadel
till det låga läget
1. Ta bort passagerarsadeln och föra- rens sadel. (Se sidan 3-25.)
2. Ta bort höjdlägesjusteraren för föra-
rens sadel genom att dra den uppåt.
3. Placera höjdlägesjusteraren för föra- rens sadel genom att föra in de bakre
fästbyglarna i genomföringarna.
4. För in fästbygeln i förarsadelns fram- kant i sadelhållaren A som visas på bil-
den.1. Höjdlägesjusterare för förarens sadel
1. Höjdlägesjusterare för förarens sadel
2. Fästbygel
3. Genomföring
1
1
2
3
3
1. Fästbygel
2. Sadelhållare B (för högt läge)
1. Fästbygel
2. Spår “H”
2 1
2
1
2
1. Höjdlägesjusterare för förarens sadel
2. Fästbygel
3. Genomföring
1
2
3
3
UB5CM0M0.book Page 27 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-28
3
5. Rikta in fästbygeln i förarsadelns un-derkant med spår “L” och tryck ner
bakänden för att låsa den i läge som
visas.
6. Montera passagerarsadeln.
TIPSKontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
MAU63060
HjälmhållareHjälmhållaren är placerad under passage-
rarsadeln. Det finns en hjälmhållarkabel i
ägarens verktygssats som används för att
fästa hjälmen i hjälmhållaren.
För att låsa fast en hjälm i hjälmhållaren 1. Ta bort passagerarsadeln. (Se sidan
3-25.)
2. Trä hjälmhållarkabeln genom hjäl- mens spänne som visas och haka se-
dan fast kabelöglorna över
hjälmhållaren.
3. Placera hjälmen på fordonets högra sida och sätt tillbaka sadeln.
VARNING! Kör aldrig motorcykeln
med en hjälm fastsatt i hjälmhålla-

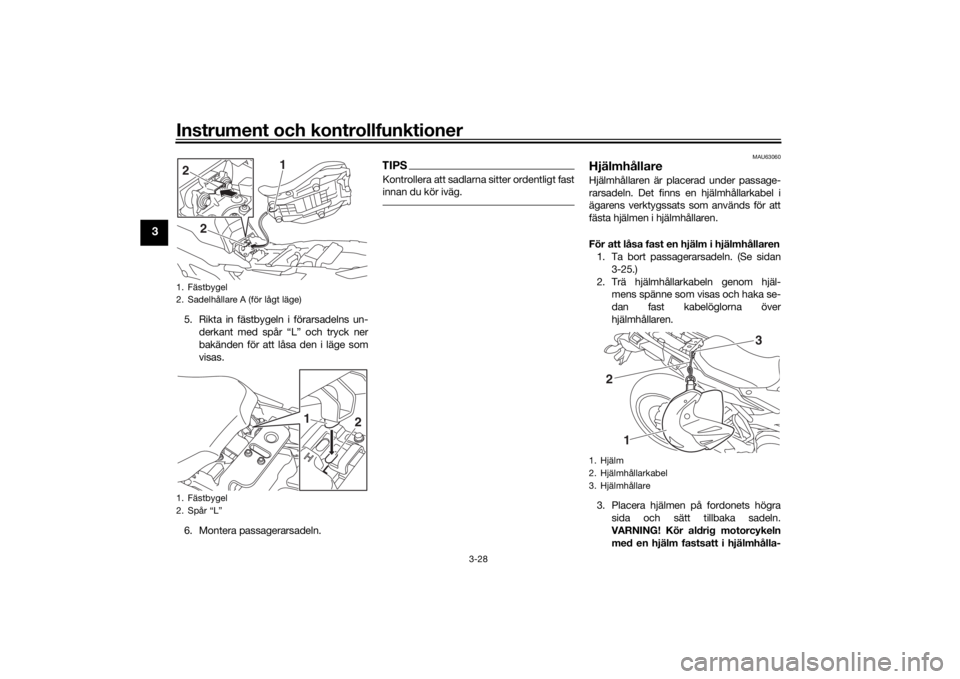

1. Fästbygel
2. Sadelhållare A (för lågt läge)
1. Fästbygel
2. Spår “L”
2 1
2
1
2
1. Hjälm
2. Hjälmhållarkabel
3. Hjälmhållare
3
2
1
UB5CM0M0.book Page 28 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-29
3
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att ta bort en hjälm från hjälmhålla-
ren
Ta bort passagerarsadeln, ta bort hjälmhål-
larkabeln från hjälmhållaren samt hjälmen
och sätt sedan tillbaka sadeln.
MAU62550
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 3-25.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA15401
Överskrid inte lastgränsen på 180 kg
(397 lb) för fordonet.
MAU83932
Vindruta Den här modellen är utrustad med en jus-
terbar vindruta.
Lyft upp vindrutans låsspak och skjut vind-
rutan uppåt eller nedåt när du vill ändra
vindrutans läge. Släpp låsspaken när du är
klar.TIPSKontrollera att vindrutan och låsspaken är
ordentligt spärrade innan du kör.
1. Förvaringsfack
1
1. Låsspak för vindruta
2. Vindruta
12
UB5CM0M0.book Page 29 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-30
3
MAU39612
Justera strålkastarnaStrålkastarnas justerrattar används för att
höja eller sänka strålkastarna. Du kan be-
höva justera strålkastarnas inställning för
att förbättra sikten och undvika att blända
mötande förare när du kör med tyngre eller
lättare last än vanligt. Följ lokala lagar och
regler när du justerar strålkastarna.
För att höja strålkastarkäglorna, vrid juster-
rattarna i riktning (a). För att sänka strålkas-
tarkäglorna, vrid justerrattarna i riktning (b).
MAU46833
Styrets läge Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
MAU62452
Justering av framgaffeln
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen på
motorcykeln.Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är försett med en juster-
skruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b).
1. Justerratt för strålkastare
(a)
(b)
1
(b)
(a)
1
1. Styre
1
UB5CM0M0.book Page 30 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-31
3
Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning.Återfjädringens dämpning
Framgaffelns dämpning vid återfjädring
justeras på det högra framgaffelbenet.
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPS
När dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan varven eller klicken i rikt-
ning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
 När en justerare för dämpkraft vrids i
riktning (a), kan läget för 0 klick och 1
klick vara detsamma.
1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
Fjäderförspänning:
Minimum (mjuk):
Avstånd A = 19.0 mm (0.75 in)
Standard: Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)
1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk): 12 klick i riktning (b)
Standard:
7klick i riktning (b)
Maximum (hård): 1klick i riktning (b)
UB5CM0M0.book Page 31 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-32
3
MAU57942
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen samt
en justerskruv för återfjädringens dämp-
ning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).
Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Utför justeringen med specialnyckeln
och förlängningsstången i verktygs-
satsen. Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Förlängningsstång
4. LägesindikeringFjäderförspänning:
Minimum (mjuk):1
Standard:
4
Maximum (hård): 7
7654321
1(b) (a)
4
2
3
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):
3varv i riktning (b)
Standard: 1-1/2 varv i riktning (b)
Maximum (hård): 0varv i riktning (b)
1(a)(b)
UB5CM0M0.book Page 32 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-33
3
TIPSNär dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan varven eller klicken i rikt-
ning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU70641
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
UB5CM0M0.book Page 33 Wednesday, December 20, 2017 3:39 PM

Instrument och kontrollfunktioner
3-34
3
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-16 för informa-
tion om strömställarens användning.
UB5CM0M0.book Page 34 Wednesday, December 20, 2017 3:39 PM
