Sistema smart key
HAU77201
Sistema smart key
Il sistema smart key consente di azionare il
veicolo senza utilizzare una chiave mecca-
nica.
AVVERTENZA
HWA14704
I portatori di pacemaker o defibrilla-
tori cardiaci, e di altri dispositivi
medici elettrici, non devono avvici-
narsi all’antenna montata sul veico-
lo (vedere figura).
Le onde radio trasmesse dall’anten-
na possono pregiudicare il funzio-
namento di tali dispositivi, se la
distanza è troppo ravvicinata.
I portatori di dispositivi medici elet-
trici devono consultare un dottore
prima di utilizzare il veicolo.
Oltre all’antenna montata sul veicolo, il si-
stema smart key è costituto da smart key,
spia sistema smart key, interruttore “ON/ ”
e interruttori “OFF/LOCK” e “ / ”.
1. Antenna montata sul veicolo
1
1. Smart key
1. Spia sistema smart key “ ”
1. Interruttore “ON/ ”
1
1
1
BV1-9-H1.book 1 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
ATTENZIONE
HCA15764
Il sistema Smart Key utilizza onde radio
deboli. Il sistema Smart Key potrebbe
non funzionare nei seguenti casi.
La Smart Key è in un punto esposto
a onde radio di forte intensità o ad
altre interferenze elettromagnetiche
Si è in prossimità di dispositivi che
emettono onde radio di forte inten-
sità (torri televisive o radio, centrali
elettriche, emittent i radio, aeroporti,
ecc.)
Sono presenti o si stanno utilizzan-
do dispositivi di comunicazione,
quali radio e cellulari, in prossimità
della Smart Key
La Smart Key è a contatto o coperta
da un oggetto metallico
Si è in prossimità di altri veicoli do-
tati di sistema Smart Key
In tali situazioni, spostare la Smart Key
in un’altra posizione e ripetere l’opera-
zione. Se il problema permane, utilizzare
la chiave meccanica per eseguire l’ope-
razione in modalità di emergenza. (Vede-
re pagina 8-38.)
HAU77213
Raggio d’azione del sistema
smart key
Il raggio d’azione del sistema smart key è di
circa 80 cm (31.5 in) dal centro dei manu bri.
NOTA
Dato che il sistema smart key utilizza
onde radio deb oli, il raggio d’azioni po-
tre bbe essere influenzato dall’am bien-
te circostante.
Quando la b atteria della smart key è
scarica, la smart key potre bbe non fun-
zionare o il suo raggio d’azione restrin-
gersi notevolmente.
Se si disattiva la smart key, il veicolo
non la riconoscerà anche se si trova
all’interno del raggio d’azione.
Se si premono ripetutamente l’interrut-
tore “ON/ ”, l’interruttore
“OFF/LOCK” o l’interruttore “ / ”
quando la smart key si trova fuori dal
raggio di azione o non è in grado di co-
municare con il veicolo, tutti gli interrut-
tori verranno temporaneamente
disattivati.
1. Interruttore “ / ”
2. Interruttore “OFF/LOCK”
12
BV1-9-H1.book 2 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
volta.
Se il cavalletto centrale continua a es-
sere bloccato e non si s blocca, la spia
di segnalazione sistema smart key
lampeggerà 16 volte e l’operazione di
s b locco del cavalletto centrale si inter-
romperà a metà. Far oscillare il veicolo
avanti e indietro per agevolare lo
s b locco del cavalletto centrale, quindi
premere di nuovo l’interruttore
“ON/ ”.
ATTENZIONE
HCA15 826
Se il bloccasterzo o il cavalletto centrale
non si sbloccherà e la spia sistema
smart key lampeggia, fare controllare il
sistema smart key da un concessionario
Yamaha.
3. Il veicolo si accende una volta rilasciati tutti i blocchi. Il display multifunzione si
accenderà.
4. A questo punto è possi bile avviare il
motore. (Vedere pagina 7-2.)
NOTA
Vedere pagina 8-3 8 per informazioni sulla
modalità di emergenza e sull’accensione
del veicolo senza la smart key.
HAU7 8031
Spegnimento del veicolo
Per spegnere il veicolo e arrestare il motore
se in funzione, premere l’interruttore
“OFF/LOCK”.
All’autenticazione della smart key, il cicalino
suonerà un volta per confermare il corretto
spegnimento del veicolo e i blocchi dello
sportello del vano portaoggetti e del tappo
ser batoio car burante saranno rilasciati.
NOTA
Il conducente dovrà spegnere il veico-
lo manualmente.
Il veicolo non si spegnerà automatica-
mente anche se si sposta la smart key
al di fuori del raggio d’azione del siste-
ma smart key.
Non è possi bile spegnere il veicolo
mediante l’interruttore “OFF/LOCK”
quando il veicolo si sta muovendo.
Se la smart key non si trova entro il raggio
d’azione e non riesce a comunicare con il
veicolo quando si preme l’interruttore
“OFF/LOCK”, il veicolo non verrà spento e il
cicalino suonerà per tr e secondi (inoltre, la
spia sistema smart key lampeggerà) per av-
vertire dello spegnimento non corretto.
Confermare l’u bicazione e le condizioni del-
la smart key e riprovare a spegnere il veico-
lo.
NOTA
Senza la smart key, è possi bile spegnere il
1. Interruttore “OFF/LOCK”
1
BV1-9-H1.book 8 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
veicolo premendo di nuovo l’interruttore
“OFF/LOCK” mentre la spia sistema smart
key sta lampeggiando.
Funzione di blocco automatico
Dopo l’arresto del motore con l’interruttore
“OFF/LOCK” (oppure ogni volta che si spe-
gne il veicolo) tutti i blocchi del vano porta-
oggetti (se presenti) e il blocco del
coperchio del tappo ser batoio car burante
vengono rilasciati in modo da poter accede-
re temporaneamente a tali scomparti. Dopo
60 secondi, tutti gli scomparti si bloccheran-
no automaticamente.
Quando i blocchi del vano vengono rilasciati
con l’interruttore “ / ”, i vani di blocche-
ranno automaticamente dopo 10 secondi.
HAU8 0000
Come bloccare lo sterzo
Dopo aver spostato il veicolo in un luogo si-
curo per il parcheggio, spegnere il veicolo.
Girare completamente i manu bri verso sini-
stra e premere brevemente l’interruttore
“OFF/LOCK”.
NOTA
Se il b loccasterzo si blocca corretta-
mente, il cicalino suonerà una volta.
Se il b loccasterzo non si b locca corret-
tamente, il cicalino suonerà per tre se-
condi e la spia di segnalazione
sistema smart key lampeggerà. Girare
completamente il manu brio un’altra
volta verso sinistra e premere di nuovo
l’interruttore “OFF/LOCK” per almeno
un secondo.
AVVERTENZA
HWA14742
Non azionare il bloccasterzo a veicolo in
movimento.
BV1-9-H1.book 9 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Sistema smart key
3-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
HAU7 8052
Blocco del cavalletto centrale
Parcheggiare il veicolo su una superficie
piana e stab ile, quindi posizionarlo sul ca-
valletto centrale. Premere l’interruttore
“OFF/LOCK” per un secondo.
NOTA
Se la funzione di blocco del cavalletto
centrale si b locca correttamente, il ci-
calino suonerà una volta.
Se il cavalletto centrale non si blocca
correttamente, il cicalino suonerà per
tre secondi e la spia di segnalazione
sistema smart key lampeggerà. Far
oscillare delicatamente il veicolo avan-
ti o indietro e premere l’interruttore
“OFF/LOCK” per un secondo.
HAU77244

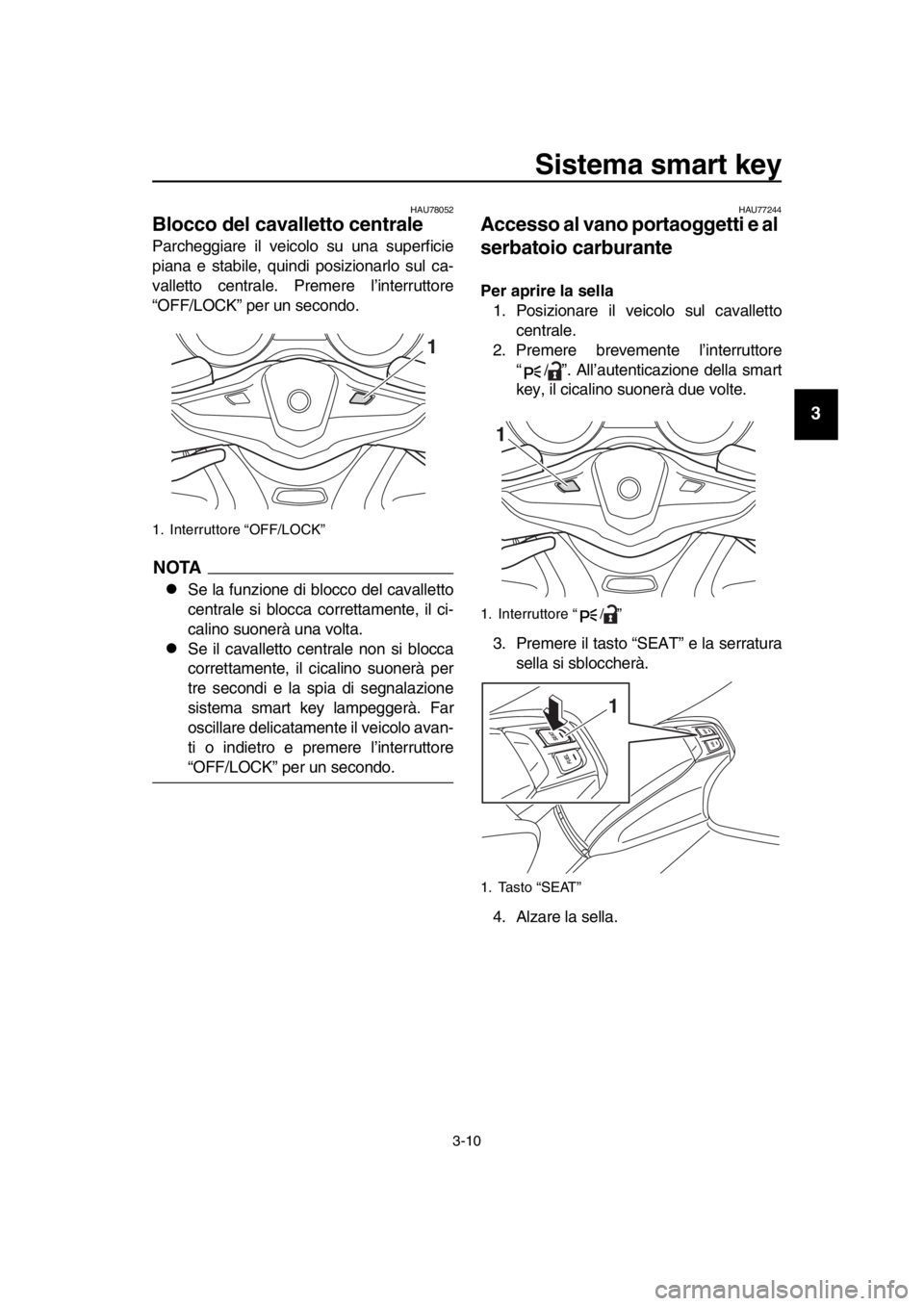

Accesso al vano portaoggetti e al
serbatoio carburante
Per aprire la sella 1. Posizionare il veicolo sul cavalletto centrale.
2. Premere brevemente l’interruttore
“ / ”. All’autenticazione della smart
key, il cicalino suonerà due volte.
3. Premere il tasto “SEAT” e la serratura sella si s bloccherà.
4. Alzare la sella.
1. Interruttore “OFF/LOCK”
1
1. Interruttore “ / ”
1. Tasto “SEAT”
1
1
BV1-9-H1.book 10 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Strumento e funzioni di controllo
5-11
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Modalità menu
Arrestare il veicolo e premere l’interruttore
“MENU” per 2 secondi per accedere alla
modalità menu. Per uscire dalla modalità
menu e tornare alla modalità display stan-
dard, premere nuovamente l’interruttore
“MENU” per 2 secondi o selezionare
“”.
NOTA
Mettendo in moto o spegnendo il veicolo si
salvano tutte le modifiche apportate alle im-
postazioni, quindi uscire dalla modalità di
regolazione.
Voci menu
1. Display delle modalità di regolazione
1
Categoria Descrizione
Questa funzione consente
di regolare le impostazioni
basso, medio e alto su 10
livelli di temperatura.
Questa funzione consente
di regolare le impostazioni
basso, medio e alto su 10
livelli di temperatura.
Questa funzione consente
di spegnere o accendere il
sistema di controllo della
trazione.
Questa funzione permette
di controllare e resettare
l’intervallo di cam bio olio
(indicatore), l’intervallo di
cam bio cinghia
trapezoidale (indicatore) e
l’intervallo di
manutenzione “FREE”.
Questa funzione consente
di cam biare le unità del
consumo di car burante tra
“L/100km” e “km/L”.
Per veicoli destinati al
Regno Unito: questa
funzione non è disponi bile.
Questa funzione consente
di modificare le voci
visualizzate nei 3 display
informativi.
Questa funzione consente
di regolare la luminosità
del pannello
portastrumenti.
Questa funzione consente
di regolare l’orologio
digitale.
Questa funzione consente
di ripristinare le
impostazioni predefinite o
di fabb rica di tutte le voci,
eccetto totalizzatore
contachilometri, orologio
digitale e voci del
contatore di manutenzione
“Oil” e “V-Belt”.
Grip Warmer
Seat Heater
Tr action Control
Maintenance
Unit
Display
Brightness
Clock
All Reset
BV1-9-H1.book 11 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Strumento e funzioni di controllo
5-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
2. Premere l’interruttore “MENU”.
3. Utilizzare l’interruttore di selezione per selezionare il livello di luminosità desi-
derato.
4. Premere l’interruttore “MENU” per tor- nare allo schermo menu.
Regolazione dell’orologio digitale
NOTA
L’orologio digitale utilizza il formato dell’ora
a 12 ore. 1. Utilizzare l’interruttore di selezione per selezionare “Clock”.
2. Premere l’interruttore “MENU”. 3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare l’interruttore di
selezione per regolare le ore.
4. Premere l’interruttore “MENU”; le cifre
dei minuti iniziano a lampeggiare.
5. Utilizzare l’interruttore di selezione per regolare i minuti.
6. Premere l’interruttore “MENU” per tor-
nare allo schermo menu.
Azzeramento di tutte le voci visualizzate1. Utilizzare l’interruttore di selezione per
selezionare “All Reset”.
2. Premere l’interruttore “MENU”.
3. Utilizzare l’interruttore di selezione per
BV1-9-H1.book 16 ページ ２０１８年６月８日　金曜日　午前１０時５８分

Manutenzione e regolazione periodiche
8-24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente.
Se il livello del liquido freni è basso è
possi bile che le pastiglie freno siano
usurate o che vi sia una perdita nel cir-
cuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie
freno e la presenza di perdite nel circu-
ito freni.
Se il livello del liquido freni cala im-
provvisamente, fare controllare il mez-
zo da un concessionario Yamaha
prima di continuare a utilizzarlo.
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe pr ovocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.
Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.
Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
Evitare infiltrazioni d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”.
HAU22734
Cambio del liquido freni
Far camb iare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tu bi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
Guarnizioni di tenuta freno: ogni 2 anni
Tu bi freni: ogni 4 anni
BV1-9-H1.book 24 ページ ２０１８年６月８日　金曜日　午前１０時５８分
