2018 YAMAHA NIKEN Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-26
3
OPMERKINGZie pagina 6-11 voor informatie over de fil-
terbus.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit nab ij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toe ge-
b racht aan de uitlaatkatalysator.
UBD5D0D0.book Page 26 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-27
3
DAU84580
Za delsDuoza del
Verwijderen van het duozadel1. Open de zadelslotafdekking, steek de sleutel in het zadelslot en draai deze
vervolgens linksom.
2. Til de achterzijde van het duozadel op en trek het zadel naar achteren.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de voorzijde van het duozadel in de zadelbevesti-
ging zoals getoond en druk dan de
achterzijde van het duozadel omlaag
om het zadel te vergrendelen. 2. Neem de sleutel uit.
Bestuur dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel en verwijder dan de zeskantsleutel die aan de on-
derzijde van het zadel is bevestigd. 2. Verwijder de bouten met de zeskant-
sleutel.
3. Til de achterzijde van het bestuurders- zadel omhoog en trek het zadel naar
achteren.
1. Afdekking zadelslot
2. Zadelslot
3. Ontgrendelen.
3
2
1
1. Uitsteeksel
2. Zadelbevestiging1
2
1. Zeskantsleutel
1. Bout
1
1
UBD5D0D0.book Page 27 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-28
3
Aanbrengen van het bestuurderszadel1. Steek de uitsteeksels aan de voorzijde
van het bestuurderszadel in de zadel-
bevestiging zoals afgebeeld en plaats
het zadel in de oorspronkelijke positie.
2. Breng de bouten aan met de zeskant- sleutel.
3. Steek de zeskantsleutel weer in de
houder op het duozadel.
4. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU84590
Helm bor gkab elDe machine is voorzien van een helmborg-
kabel waarmee een of meer helmen aan de
machine kunnen worden vastgezet.
Een helm met de helmborgkabel vastzetten1. Verwijder het duozadel.
2. Verwijder de zadeltas en de kabel. 3. Voer de helmborgkabel door de gesp
van de helmkinband.
4. Plaats de uiteinden van de helmborg-
kabel om het uitsteeksel aan het duo-
zadel.
5. Installeer het duozadel.
WAARSCHUWING! Ga nooit rij den
met een helm vast gemaakt aan de
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot g e-
vol g.
[DWA10162]
1. Uitsteeksel
2. Zadelbevestiging
2
1
1. Helmborgkabel
2. Duozadel
3. Uitsteeksel
4. Gesp van helmkinband
1
4 2
3
1. Zadeltas
1
UBD5D0D0.book Page 28 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-29
3
DAU14465
Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-27.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA10962
 Overschrij d het maximumlaadge-
wicht van 1.5 k g (3 l b) van het op-
b er gcompartiment niet.
 Overschrij d het maximumlaadge-
wicht van 195 k g (430 l b) voor d e
machine niet.
DAU39672
Achteruitkijkspie gelsDe achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Ver geet niet d e achteruitkijkspieg els in
hun oorspronkelijk stan d teru g te klap-
pen alvorens we g te rij den.
DAU84600
De voorvork afstellen
WAARSCHUWING
DWA10181
Geef bei de vorkpoten stee ds dezelf de
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Deze voorvork is aan beide zijden voorzien
van een stelschroef voor uitgaande dem-
ping en een stelschroef voor ingaande
demping.  Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal klikken in de richting
(b).
 Wanneer u een versteller voor de veer-
demping in de richting (a) draait, kun-
nen de stoppositie en de positie van 1
klik gelijk aan elkaar zijn.
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen klikken, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.

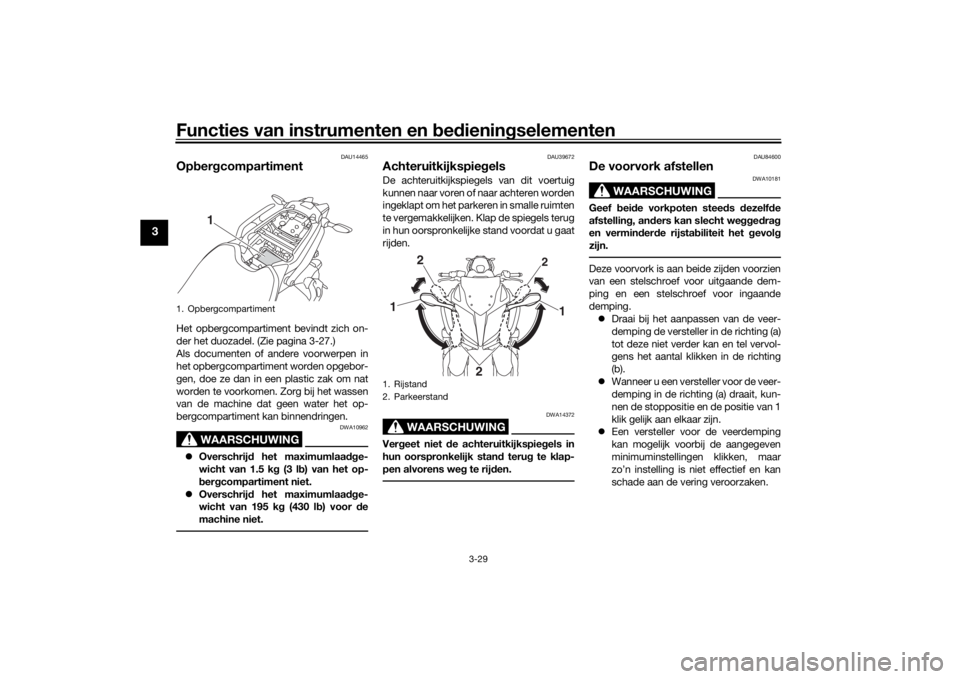

1. Opbergcompartiment
1
1. Rijstand
2. Parkeerstand
2
1
2
1
2
UBD5D0D0.book Page 29 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-30
3
LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef aan beide zijden van de voor-
vork in de richting (a). Draai om de uitgaan-
de demping te verlagen en zo de vering
zachter te maken de stelschroef aan beide
zijden van de voorvork in de richting (b). In
gaan de dempin g
Draai om de ingaande demping te verho-
gen zo de vering stugger te maken de stel-
schroef aan beide zijden van de voorvork in
de richting (a). Draai om de ingaande dem-
ping te verlagen en zo de vering zachter te
maken de stelschroef aan beide zijden van

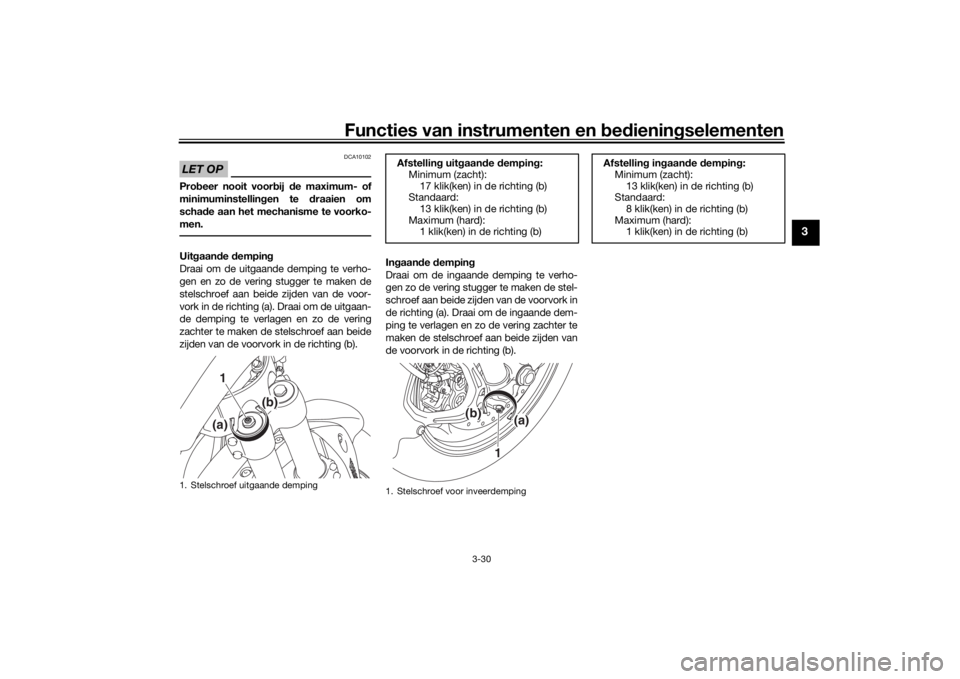

de voorvork in de richting (b).1. Stelschroef uitgaande demping
1(a)
(b)
Afstellin g uit gaan de dempin g:
Minimum (zacht):
17 klik(ken) in de richting (b)
Standaard: 13 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
1. Stelschroef voor inveerdemping
(b)
(a)
1
Afstellin g in gaan de dempin g:
Minimum (zacht):
13 klik(ken) in de richting (b)
Standaard: 8 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
UBD5D0D0.book Page 30 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-31
3
DAU84610
De schok demperunit afstellenDeze schokdemperunit is voorzien van een
stelknop voor veervoorspanning en een
stelschroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
knop in de richting (a). Draai om de veer-
voorspanning te verlagen en zo de vering
zachter te maken de stelknop in de richting
(b).
OPMERKINGDraai bij het aanpassen van de veervoor-
spanning de versteller in de richting (b) tot
deze niet verder kan en tel vervolgens het
aantal klikken in de richting (a).Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te ma ken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal slagen in de richting
(b).

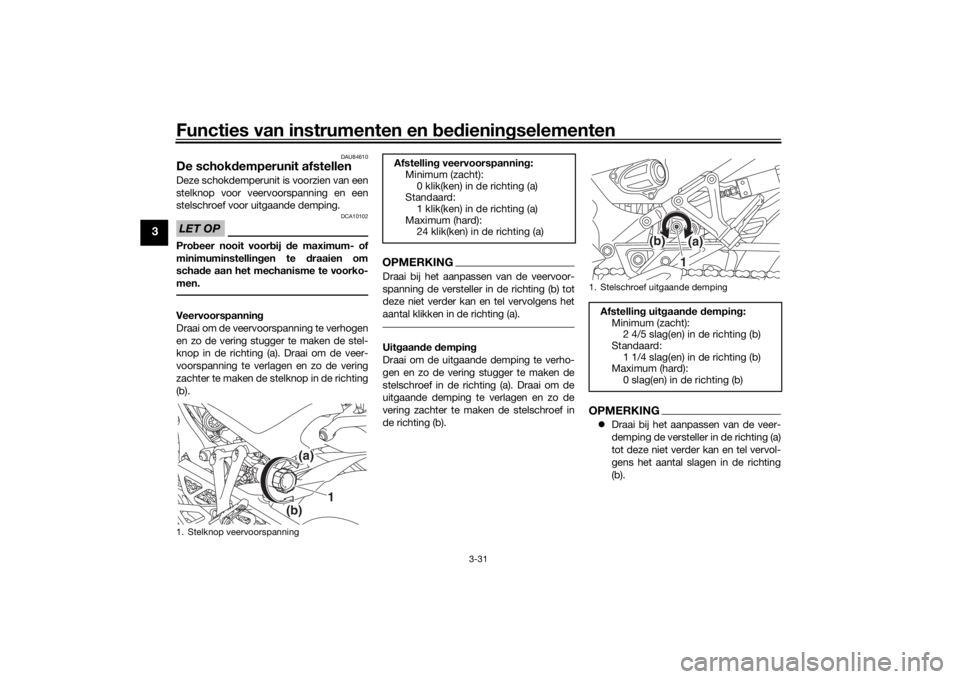

1. Stelknop veervoorspanning
(a)
(b)
1
Afstellin g veervoorspannin g:
Minimum (zacht):
0 klik(ken) in de richting (a)
Standaard: 1 klik(ken) in de richting (a)
Maximum (hard): 24 klik(ken) in de richting (a)
1. Stelschroef uitgaande dempingAfstellin g uit gaan de dempin g:
Minimum (zacht): 2 4/5 slag(en) in de richting (b)
Standaard:
1 1/4 slag(en) in de richting (b)
Maximum (hard): 0 slag(en) in de richting (b)
(a)
(b)
1
UBD5D0D0.book Page 31 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-32
3
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen draaien, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er ver der vanaf.
 Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of bescha di-
g in g van de cilin der. Scha de aan de
c

ilin der zal resulteren in slechte
d empin gsprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU49454
Gelijkstroom aansluitcontact
voor accessoires Als het contact is ingeschakeld, kunt u een
12V-accessoire gebruiken dat u aansluit op
het gelijkstroom aansluitcontact voor ac-
cessoires.LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer b ed ra gen dan 12 W (1.0
A), an ders kan d e zekering d oor bran den
of de accu ontla den raken.
Ge bruiken van het g elijkstroom aansluit-
contact voor accessoires 1. Zet het contact uit.
2. Verwijder het deksel van het aansluit- contact.
3. Zet het accessoire uit.
4. Plaats de stekker van het accessoire in het aansluitcontact.
5. Zet het contact aan en start de motor. (Zie pagina 5-1.)
6. Zet het accessoire aan.
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.

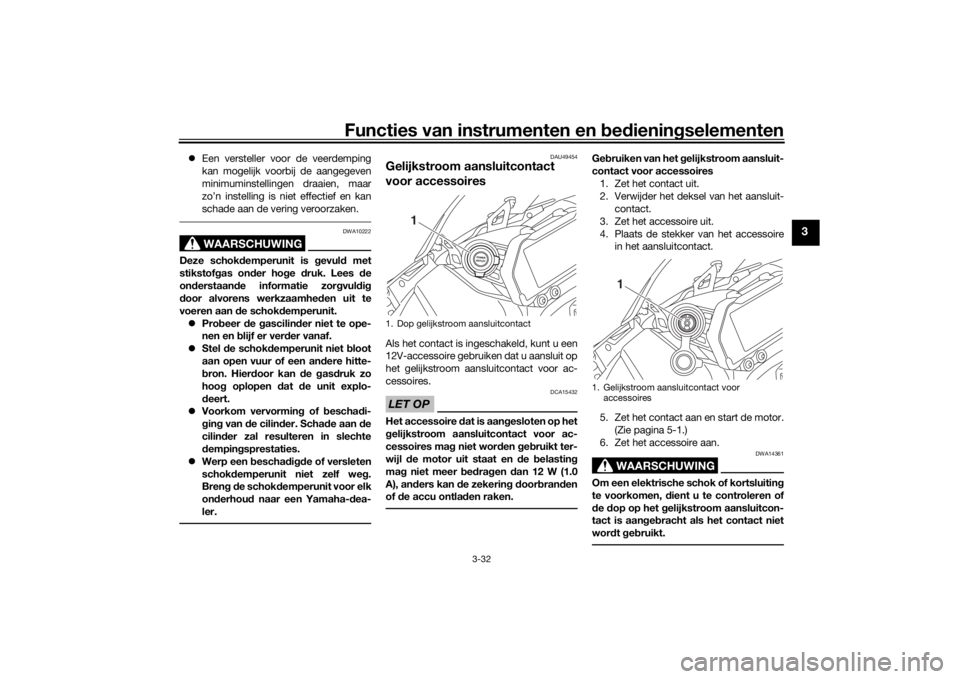

1. Dop gelijkstroom aansluitcontact
1
1. Gelijkstroom aansluitcontact voor
accessoires
1
UBD5D0D0.book Page 32 Thursday, April 5, 2018 5:14 PM

Functies van instrumenten en bed ienin gselementen
3-33
3
DAU70641
Gelijkstroom kab elstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens weg te rij-
d en. Controleer dit systeem daarom re
gelmati g en laat het repareren door
een

Yamaha dealer als de werkin g niet
naar behoren is.
UBD5D0D0.book Page 33 Thursday, April 5, 2018 5:14 PM
