2018 YAMAHA NIKEN Instructieboekje (in Dutch)

Verzorgin g en stallin g van de motorfiets
7-4
7
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de
instructies bij het product. Laat de
motor 5 minuten draaien om de be-
handelde brandstof door het brand-
stofsysteem te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er
afzettingen uit de brandstof worden
gevormd. Zet de aftapplug weer vast
en giet de brandstof terug in de brand-
stoftank.
6. Gebruik een hoogwaardige conserve- ringsolie om de interne motoronder-
delen tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat. c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ron ddraaien van de
motor om scha de of letsel d oor
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
7. Smeer alle bedieningskabels, schar- nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan. 9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen
te houden. LET OP: Controleer of de
accu en accula der compati bel zijn.
Pro beer niet om een VRLA-accu op
te la den met een conventionele ac-
cula der.
[DCA26330]
OPMERKING Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 °C (32-90 °F).
 Zie pagina 6-30 voor meer informatie
over het opladen en opbergen van de
accu.
UBD5D0D0.book Page 4 Thursday, April 5, 2018 5:14 PM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2150 mm (84.6 in)
Totale breedte:
885 mm (34.8 in)
Totale hoogte: 1250 mm (49.2 in)
Zadelhoogte: 820 mm (32.3 in)
Wielbasis:
1510 mm (59.4 in)
Grondspeling: 150 mm (5.91 in)
Kleinste draaicirkel: 2.8 m (9.19 ft)Gewicht:Rijklaar gewicht:263 kg (580 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 3-cilinder
Slagvolume: 847 cm3
Boring × slag:
78.0 × 59.1 mm (3.07 × 2.33 in) Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
YAMALUBE
SAE-viscositeitsklassen: 10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie: Olieverversing: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement: 2.70 L (2.85 US qt, 2.38 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.93 L (2.04 US qt, 1.70 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije superbenzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank:
18 L (4.8 US gal, 4.0 Imp. gal)
Hoeveelheid reservebrandstof: 4.0 L (1.06 US gal, 0.88 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie: BD51 00
Aan drijflijn:Overbrengingsverhoudingen:
1e:
2.667 (40/15)
2e: 2.000 (38/19)
3e:
1.619 (34/21)
4e: 1.381 (29/21)
5e: 1.190 (25/21)
6e:
1.037 (28/27)Chassis:Spoorbreedte:410 mm (16.1 in)Voor ban d:Type:
Tubeless
Maat: 120/70 R 15 M/C 56V
Fabrikant/model:
BRIDGESTONE/A41F MAchter ban d:Type:
Tubeless
Maat:
190/55 R 17 M/C 75V
Fabrikant/model: BRIDGESTONE/A41R MBela din g:Maximale belasting:
195 kg (430 lb)
UBD5D0D0.book Page 1 Thursday, April 5, 2018 5:14 PM

Specificaties
8-2
8
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Voorrem:Type:Hydraulische schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
TelescoopvorkAchterwielophan gin g:Type:
Achterbrug (link-ophanging)Elektrische installatie:Systeemspanning:12 VAccu:Model:YTZ10S
Voltage, capaciteit: 12 V, 8.6 Ah (10 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer: LED
Parkeerlicht: LED Kentekenverlichting:
LED
UBD5D0D0.book Page 2 Thursday, April 5, 2018 5:14 PM

Gebruikersinformatie
9-1
9
DAU53562

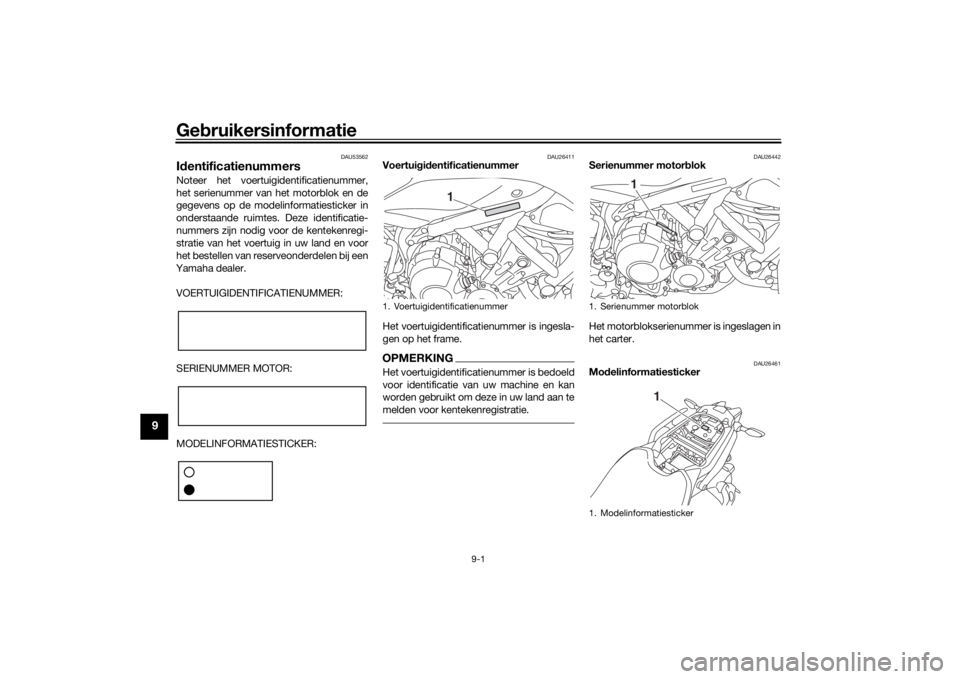

Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26461
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
UBD5D0D0.book Page 1 Thursday, April 5, 2018 5:14 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.
DAU69910
DiagnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Registratie van voertuiggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten: Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacybeleid
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
1. Diagnosestekker
1
https://www.yamaha-motor.eu/nl/
privacy/privacy-policy.aspx
UBD5D0D0.book Page 2 Tuesday, May 8, 2018 11:58 AM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-25
ABS ....................................................... 3-20
ABS-waarschuwingslampje .................... 3-6
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren .... 6-28
Achteruitkijkspiegels ............................. 3-29BBalhoofdlagers, smeren ........................ 6-29
Banden ................................................. 6-16
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-24
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-4
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-5
Controlelampjes cruise control ............... 3-5
Controlelampjes en
waarschuwingslampjes ........................ 3-5
Controlelampjes richtingaanwijzers ........ 3-5
Controlelampje startblokkering............... 3-7
Controlelampje tractieregeling................ 3-6
Cruise control ......................................... 3-8
Cruise-controlschakelaars ...................... 3-4DDe motor starten ..................................... 5-1
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar/ lichtsignaalschakelaar .......................... 3-3
D-mode (rijmodus) ................................ 3-17FFilterbus ................................................ 6-11
GGasgreep en gaskabel, controleren en smeren ............................................... 6-26
Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-32
Gelijkstroom kabelstekker voor accessoires ........................................ 3-33
Gereedschapsset ................................... 6-2HHelmborgkabel ..................................... 3-28IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-3KKabels, controleren en smeren ............ 6-25
Klepspeling ........................................... 6-16
Koelvloeistof ......................................... 6-14
Koppelingshendel................................. 3-18LLuchtfilterelement ................................. 6-15MMatkleur, let op ...................................... 7-1
MENU-schakelaar .................................. 3-4
Modelinformatiesticker ........................... 9-1
Motorolie .............................................. 6-11
Multifunctionele meter .......................... 3-10OOnderhoud ............................................. 7-1
Onderhoud en smering, periodiek.......... 6-5
Onderhoud, uitstootcontrolesysteem..... 6-3
Opbergcompartiment ........................... 3-29
Overloopslang brandstoftank ............... 3-25PPaneel, verwijderen en aanbrengen ....... 6-9 Parkeren ..................................................5-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................6-34
RRegistratie van gegevens, voertuig .........9-2
Rem- en koppelingshendels,
controleren en smeren........................6-27
Rem- en schakelpedalen, controleren en smeren ...........................................6-26
Remhendel ............................................3-19
Remlichtschakelaars .............................6-20
Rempedaal ............................................3-20
Remvloeistofniveau, controleren ..........6-22
Remvloeistof, verversen........................6-23
Richtingaanwijzerschakelaar...................3-3
Rijmodusschakelaar................................3-4SSchakelaar alarmverlichting ....................3-4
Schakelcontrolelampje............................3-7
Schakelen ...............................................5-2
Schakelpedaal ......................................3-18
Schokdemperunit, afstellen ..................3-31
SELECT-schakelaar ................................3-4
Serienummer motorblok .........................9-1
Snelschakelsysteem .............................3-19
Spanning aandrijfketting .......................6-23
Specificaties............................................8-1
Stabilisatorstang ............ .......................6-34
Stallen .....................................................7-3
Startblokkeersysteem .............................3-1
Startspersysteem ..................................3-34
Stationair toerental, controleren ...........6-15
Stop/Run/Start-schakelaar .....................3-4
Storingzoekschema’s ...........................6-35
UBD5D0D0.book Page 1 Thursday, April 5, 2018 5:14 PM

Index
10-2
10
Stuurschakelaars .................................... 3-3
Stuursysteem, controleren ................... 6-29TTankdop ............................................... 3-23
Tractieregeling ...................................... 3-21UUitlaatkatalysator .................................. 3-26VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................... 9-1
Voertuigverlichting ................................ 6-33
Voor- en achterremblokken
controleren ......................................... 6-21
Voorvork, afstellen ................................ 3-29
Voorvork, controleren ........................... 6-28
Vrije slag koppelingshendel, afstellen .............................................. 6-19
Vrije slag van gasgreep, controleren .... 6-16
Vrije slag van remhendel, controleren ......................................... 6-20
Vrijstandcontrolelampje .......................... 3-5WWaarschuwingslampje koelvloeistoftemperatuur...................... 3-5
Waarschuwingslampje motorstoring ...... 3-6
Waarschuwingslampje olieniveau .......... 3-5
Wielen ................................................... 6-19
Wiellagers, controleren ......................... 6-29ZZadels ................................................... 3-27
Zekeringen, vervangen ......................... 6-31
Zijstandaard.......................................... 3-33
Zijstandaard, controleren en smeren.... 6-27
UBD5D0D0.book Page 2 Thursday, April 5, 2018 5:14 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
