2018 YAMAHA NIKEN Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
3-2
3
GAU10474

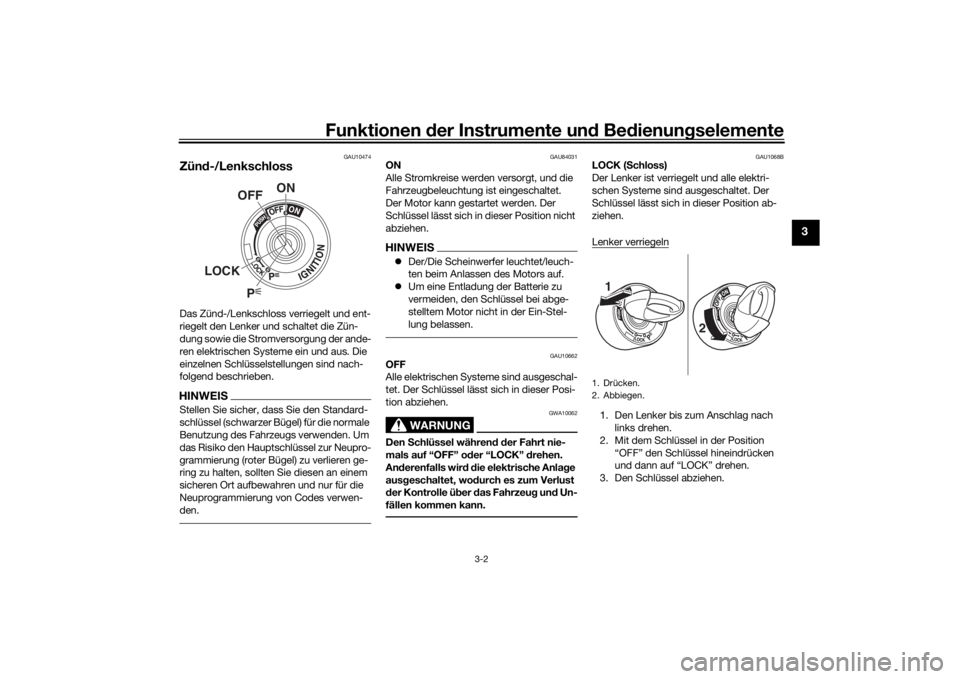

Zün d-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrze ugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU84031
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Der/Die Scheinwerfer leuchtet/leuch-
ten beim Anlassen des Motors auf.
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anlag e
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU1068B
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.
1
2
UBD5G0G0.book Page 2 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU65680
(Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwen dun g d er Warn blinkanla ge
ü b er einen län geren Zeitraum wir d d ie
Batterie entla den.
GAU66055

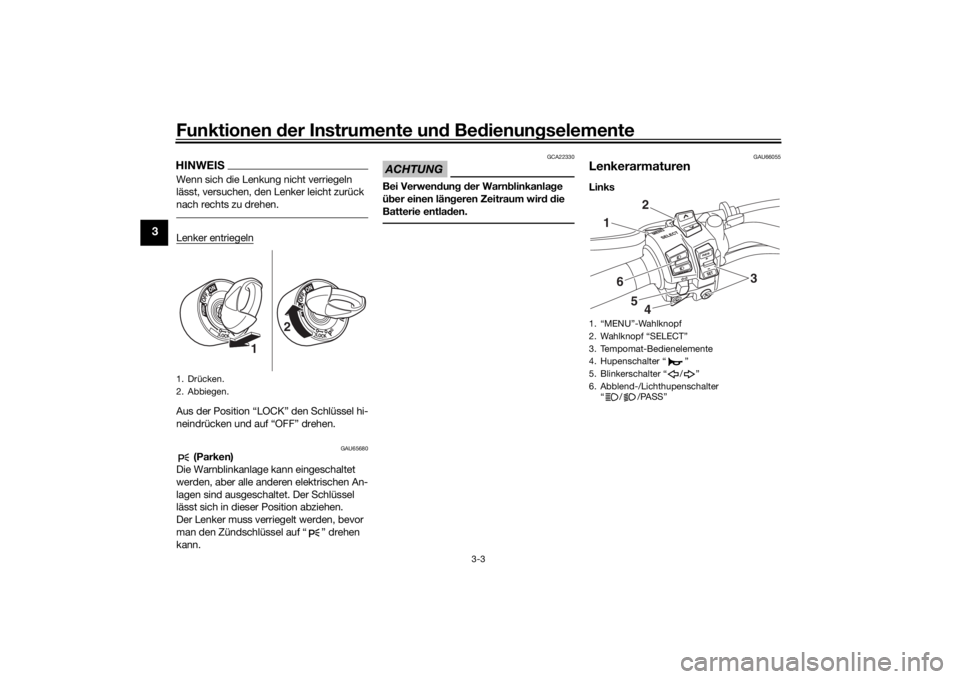

LenkerarmaturenLinks
1. Drücken.
2. Abbiegen.
1 2
1. “MENU”-Wahlknopf
2. Wahlknopf “SELECT”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-/Lichthupenschalter
“ / /PASS”
1
2
34
5
6
UBD5G0G0.book Page 3 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-4
3
Rechts
GAU73921
A bblen d-/Lichthupenschalter
“//PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU66060
S
topp/Betrie b/S tart- Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf). Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warn
blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
GAU84250
Tempomat- Schalter
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-8.
GAU84520
“MENU”-Knopf
Dieser Knopf wird verwendet, um die Uhr,
die Anzeigehelligkeit und die Schaltan-
zeigeleuchte einzustellen. (Siehe Seite
3-11.)
GAU84530
Wahlknopf “S ELECT”
Dieser Schalter wird verwendet, um Ein-
stellungs-Änderungen der Multifunktions-
messer-Einheit vorzunehmen. (Siehe Seite
3-11.)
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
1
3
2
UBD5G0G0.book Page 4 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-5
3
GAU84260
Antrie bsmo dus- Schalter “MODE”
Eine Beschreibung des Antriebsmodus fin-
den Sie auf Seite 3-19.
GAU4939F
Kontrollleuchten un d Warn-
leuchten
GAU11032
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11259
Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
Falls im Ölstand-Prüfstromkreis ein Prob-
lem erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.

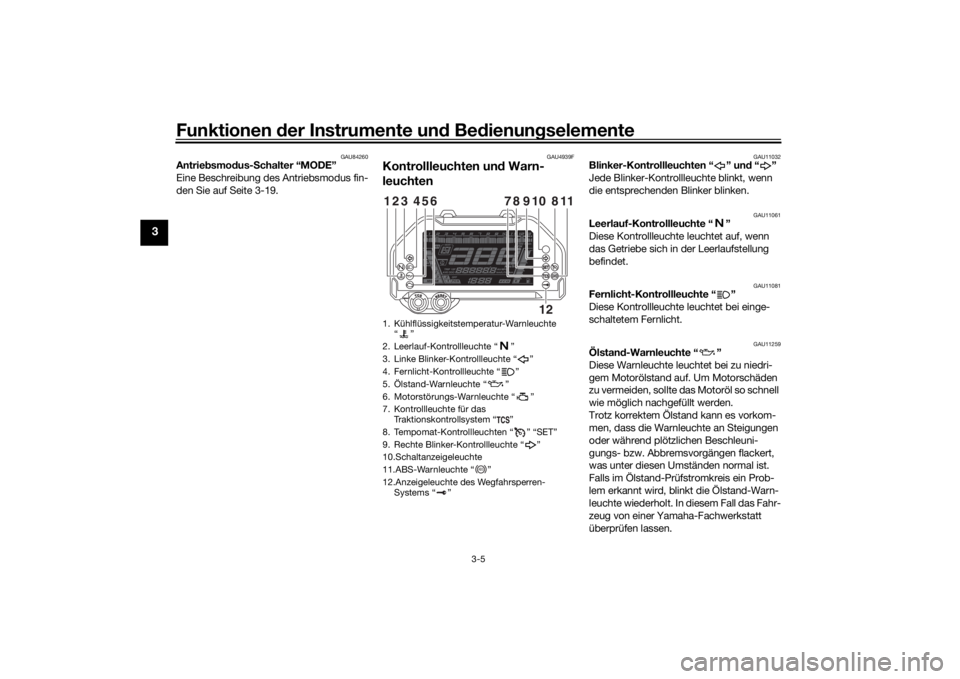

1. Kühlflüssigkeitstemperatur-Warnleuchte “”
2. Leerlauf-Kontrollleuchte “ ”
3. Linke Blinker-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Ölstand-Warnleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Kontrollleuchte für das Traktionskontrollsystem “ ”
8. Tempomat-Kontrollleuchten “ ” “SET”
9. Rechte Blinker-Kontrollleuchte “ ”
10.Schaltanzeigeleuchte
11.ABS-Warnleuchte “ ”
12.Anzeigeleuchte des Wegfahrsperren- Systems “ ”123
654
118
910
78
12
ABS
UBD5G0G0.book Page 5 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-6
3
HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie
eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-11), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
GAU58402
Tempomat-Kontrollleuchten “ ” un d
“ S ET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-8.)HINWEISBeim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Falls sich die Leuch-
ten nicht einschalten, das Fahrzeug von ei-
nem Yamaha-Händler überprüfen lassen.
GAU11448
Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen. HINWEIS Bei Fahrzeugen mit Kühlerlüfter schal-
tet (schalten) sich der (die) Kühlerlüfter
je nach Kühlflüssigkeitstemperatur im
Kühler automatisch ein oder aus.
 Bei Überhitzung des Motors, siehe
Seite 6-35 für weitere Anweisungen.ACHTUNG
GCA10022
Bei Ü berhitzung d arf der Motor nicht
weiter betrie ben wer den.
GAU79310
Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor ein Problem erkannt wird. Lassen
Sie in diesem Fall das On-Board-Diagnose-
system von einer Yamaha-Fachwerkstatt
überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Einschalten der Fahrzeug-
Stromversorgung geprüft werden. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Falls die Warnleuchte überhaupt nicht auf-
leuchtet oder wenn die Warnleuchte weiter-
leuchtet, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU69892
AB S-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt. (Siehe Seite 3-21.)HINWEISFalls die Leuchte überhaupt nicht aufleuch-
tet, oder wenn die Leuchte nach Erreichen
einer Geschwindigkeit von 10 km/h (6 mi/h)
ABS
UBD5G0G0.book Page 6 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-7
3
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
GAU73272
Kontrollleuchte für d as
Traktionskontrollsystem “ ”
Im Normalbetrieb ist diese Kontrollleuchte
ausgeschaltet. Wenn das Traktionskont-
rollsystem eingreift, blinkt diese Kontroll-
leuchte einige Sekunden und erlischt dann. Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
Diese Kontrollleuchte und die Motorstö-
rungs-Warnleuchte leuchten auf, wenn das
Traktionskontrollsystem während der Fahrt
deaktiviert wird oder wenn ein Problem im
Traktionskontrollsystem entdeckt wird. (Für
nähere Angaben zur Funktionsweise des
Traktionskontrollsystems siehe Seite 3-22.)
GAU74091
S
chaltanzei geleuchte
Diese Anzeigeleuchte kann so eingestellt
werden, dass sie sich bei gewählten Motor-
drehzahlen ein- und ausschaltet. (Siehe
Seite 3-17.)
HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU73120
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kon-
trollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System
erkannt wird, blinkt die Kontrollleuchte des

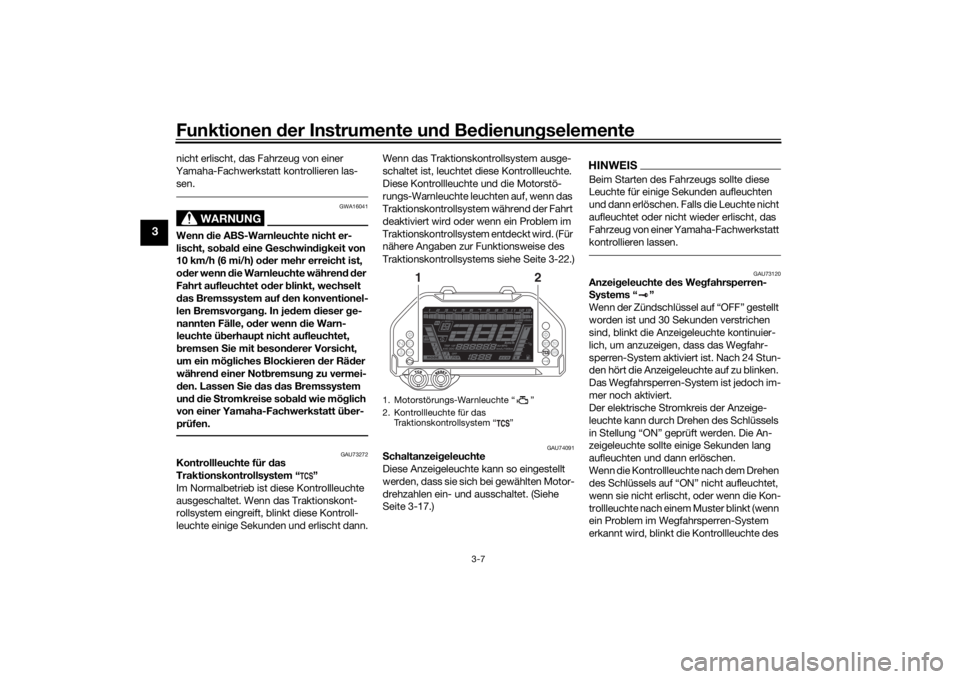

1. Motorstörungs-Warnleuchte “ ”
2. Kontrollleuchte für das Traktionskontrollsystem “ ”
1
2
UBD5G0G0.book Page 7 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-8
3
Wegfahrsperren-Systems nach einem
Muster), das Fahrzeug von einer Yamaha-
Fachwerkstatt kontrollieren lassen.HINWEISWenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor ansp ringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
GAU84291
TempomatDieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur beim Fah-
ren im 4., 5. oder 6. Gang und mit einer Ge-
schwindigkeit zwischen 50 km/h (31 mi/h)
und 160 km/h (100 mi/h).
WARNUNG
GWA16341
 Unsach gemäße Verwen dun g d es
Tempomaten kann zu einem Kont-
rollverlust un d, d araus fol gen d, zu
einem Unfall führen. Aktivieren Sie
d en Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter o der
währen d d er Fahrt auf kurvenrei-
chen, rutschi gen, hü geli gen, rauen
S traßen o der auf Schotterpisten.
 Wenn das Fahrzeu g b er gauf o der
b er gab fährt, kann der Tempomat
mö glicherweise die ein gestellte
Geschwin dig keit nicht konstant
halten.
 Um eine un beab sichti gte Aktivie-
run g d es Tempomaten zu verhin-
d ern, schalten S ie ihn aus, wenn er
nicht verwen det
wir d. Ver gewissern
S ie sich, dass die Tempomat-
Kontrollleuchte “ ” aus ist.
UBD5G0G0.book Page 8 Thursday, March 29, 2018 3:32 PM

Funktionen der Instru mente un d Be dienun gselemente
3-9
3
Aktivieren un d einstellen des Tempoma-
ten 1. Den auf der linken Seite des Lenkers befindlichen Tempomat-
Hauptschalter “ ” drücken. Die
Tempomat-Kontrollleuchte “ ”
leuchtet auf.
2. Die “SET–”-Seite des Tempomat-Ein- stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET” leuch-
tet. Anpassun
g d er ein gestellten Geschwin-
d ig keit
Drücken Sie, während der Tempomat in
Betrieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.
HINWEISEinmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der
“RES+”- oder “SET–”-Seite des Tempo-

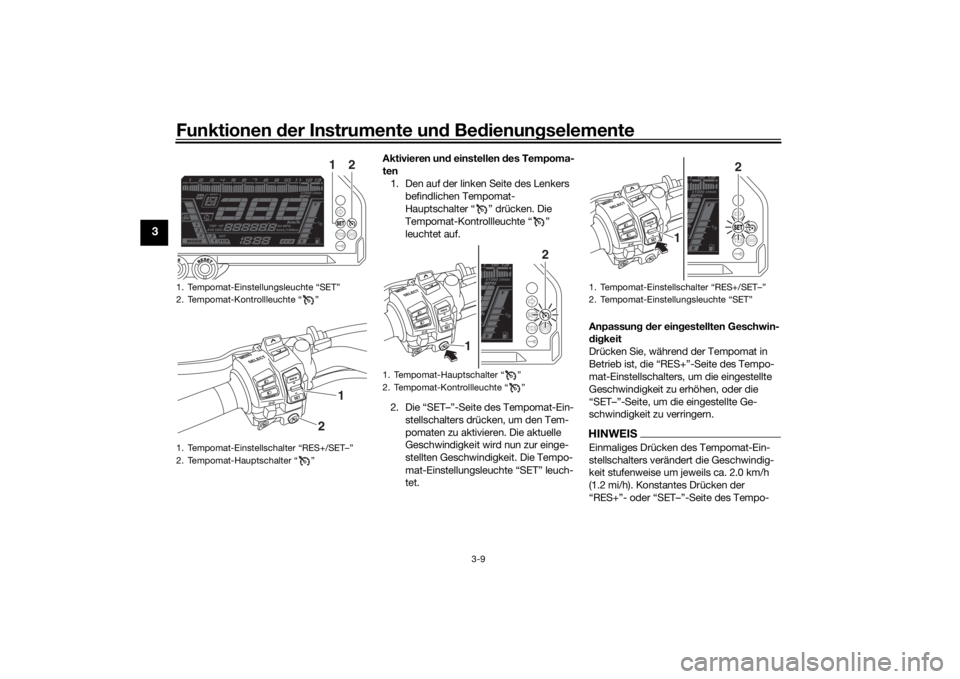

1. Tempomat-Einstellungsleuchte “SET”
2. Tempomat-Kontrollleuchte “ ”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
2
11
2
1. Tempomat-Hauptschalter “ ”
2. Tempomat-Kontrollleuchte “ ”
1 2
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Einstellungsleuchte “SET”
1
2
UBD5G0G0.book Page 9 Thursday, March 29, 2018 3:32 PM
